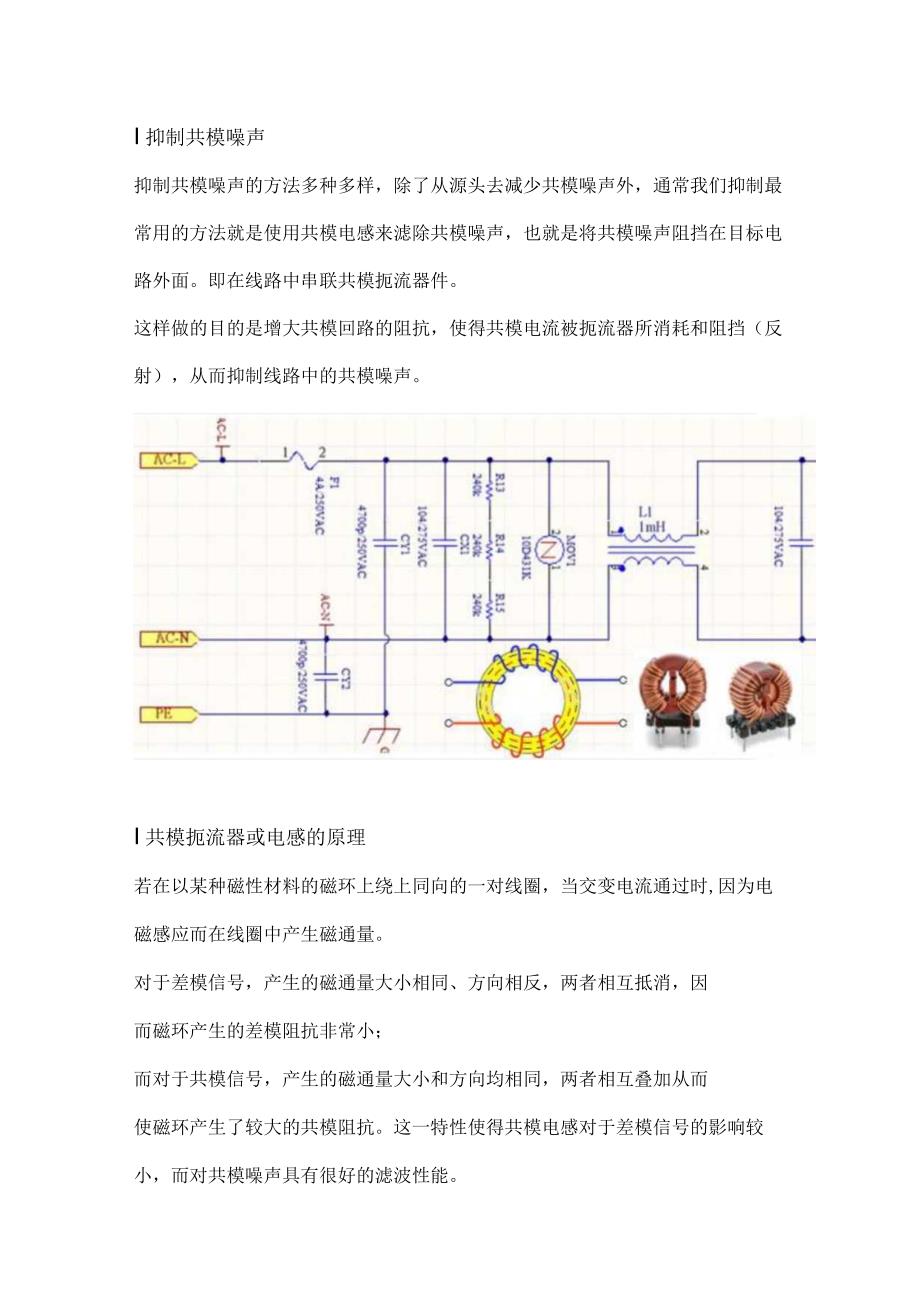

1、我们常见的电感是两个腿的，叫做差模电感。今天和大家介绍四个腿的共模电感。I差模电流与共模电流差模电流：在一对差分信号线上，大小相同，方向相反的一对信号，一般是电路中的工作电流，对于信号线就是信号线与信号地线之间流动的电流。r、）信号源负U共模电流：在一对差分信号线上，大小相同，方向相同的一对信号（或噪音）。在电路中，一般对地噪音一般都是以共模电流的方式传输的所以又称为共模噪声。言号源负载T 今TTT寄生电容I抑制共模噪声抑制共模噪声的方法多种多样，除了从源头去减少共模噪声外，通常我们抑制最常用的方法就是使用共模电感来滤除共模噪声，也就是将共模噪声阻挡在目标电路外面。即在线路中串联共模扼流器件。

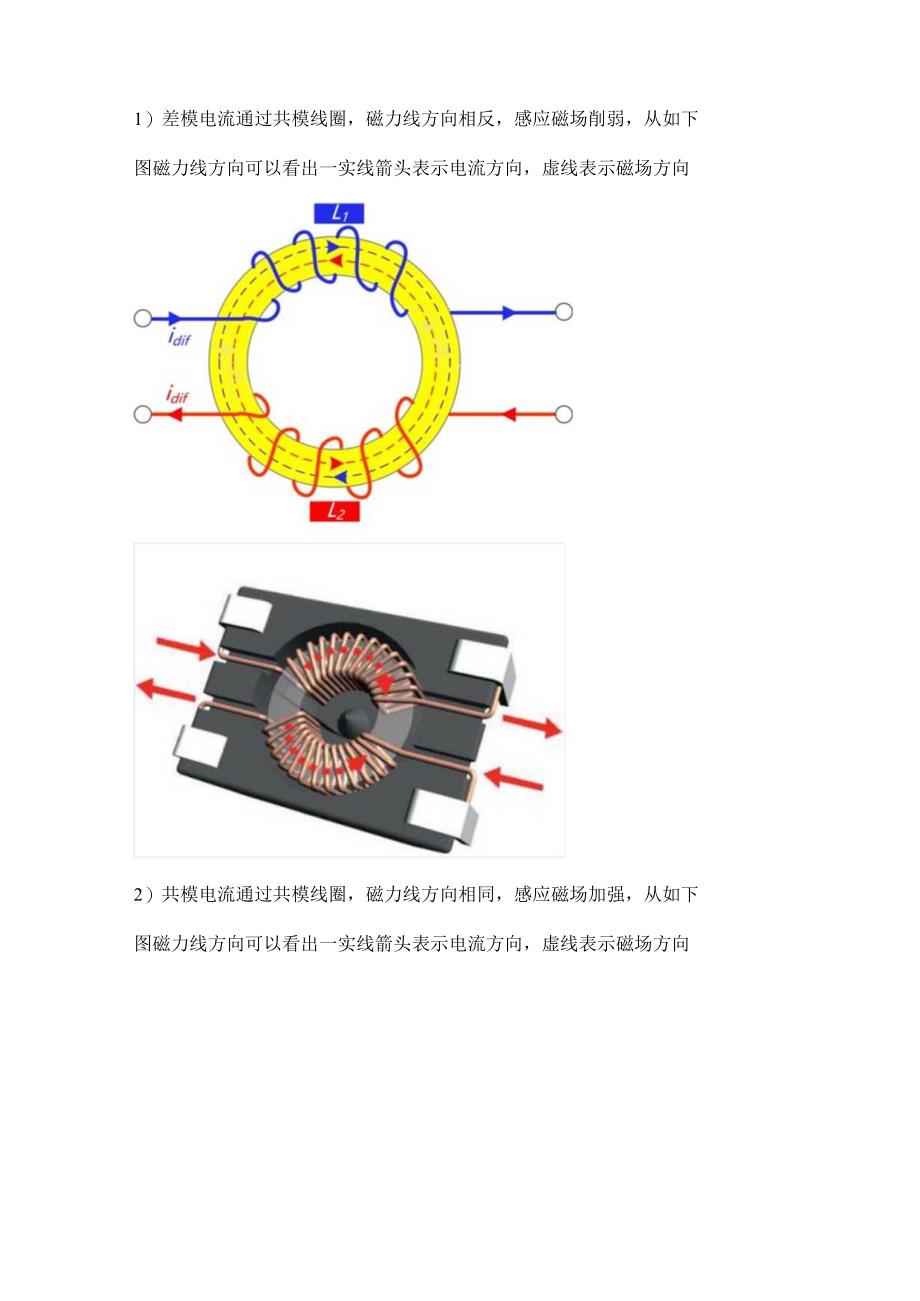

2、这样做的目的是增大共模回路的阻抗，使得共模电流被扼流器所消耗和阻挡（反射），从而抑制线路中的共模噪声。I共模扼流器或电感的原理若在以某种磁性材料的磁环上绕上同向的一对线圈，当交变电流通过时,因为电磁感应而在线圈中产生磁通量。对于差模信号，产生的磁通量大小相同、方向相反，两者相互抵消，因而磁环产生的差模阻抗非常小；而对于共模信号，产生的磁通量大小和方向均相同，两者相互叠加从而使磁环产生了较大的共模阻抗。这一特性使得共模电感对于差模信号的影响较小，而对共模噪声具有很好的滤波性能。1）差模电流通过共模线圈，磁力线方向相反，感应磁场削弱，从如下图磁力线方向可以看出一实线箭头表示电流方向，虚线表示磁场方
3、向2）共模电流通过共模线圈，磁力线方向相同，感应磁场加强，从如下图磁力线方向可以看出一实线箭头表示电流方向，虚线表示磁场方向共模线圈的电感或者称为自感系数，我们知道电感是表征产生磁场的能力。对于共模线圈或者共模电感，当共模电流流过线圈时，由于磁力线方向相同，在不考虑漏感的情况下，磁通量叠加，其原理是互感。下图红色线圈产生的磁力线穿过蓝色线圈，同时蓝色线圈产生的磁力线也穿过红色线圈，彼此相互感应。1.l从电感的角度来看，电感量也是成倍增加，磁链代表了总磁通量。对于共模电感，当磁通量是原来的2倍时，匝数没有发生变化，电流也没没有发生变化，此时电感量增加为原来的2倍，意味着等效磁导率变为原来的2倍。
