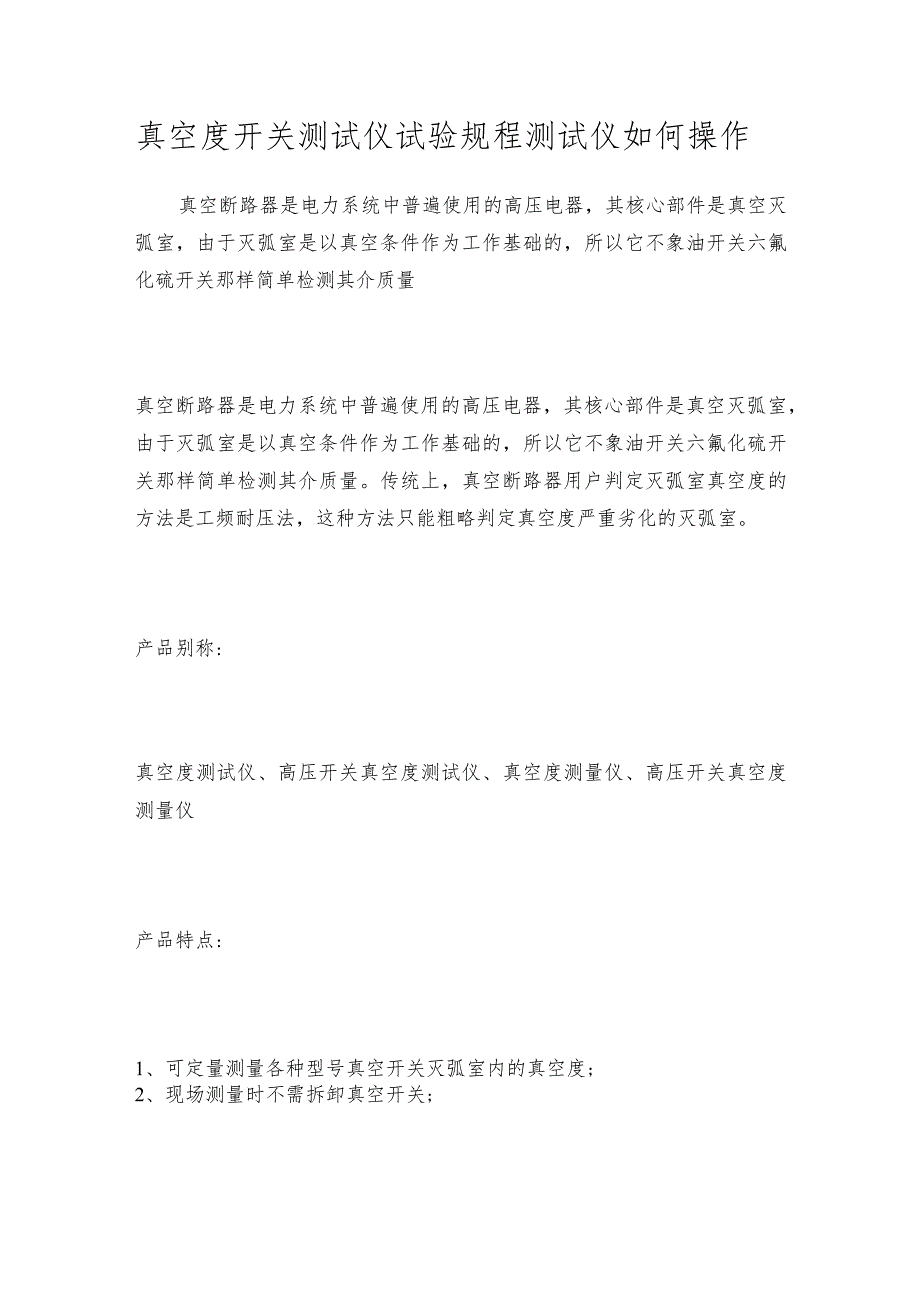

1、真空度开关测试仪试验规程测试仪如何操作真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关六氟化硫开关那样简单检测其介质量真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关六氟化硫开关那样简单检测其介质量。传统上，真空断路器用户判定灭弧室真空度的方法是工频耐压法，这种方法只能粗略判定真空度严重劣化的灭弧室。产品别称:真空度测试仪、高压开关真空度测试仪、真空度测量仪、高压开关真空度测量仪产品特点:1、可定量测量各种型号真空开关灭弧室内的真空度;2、现场测量时不

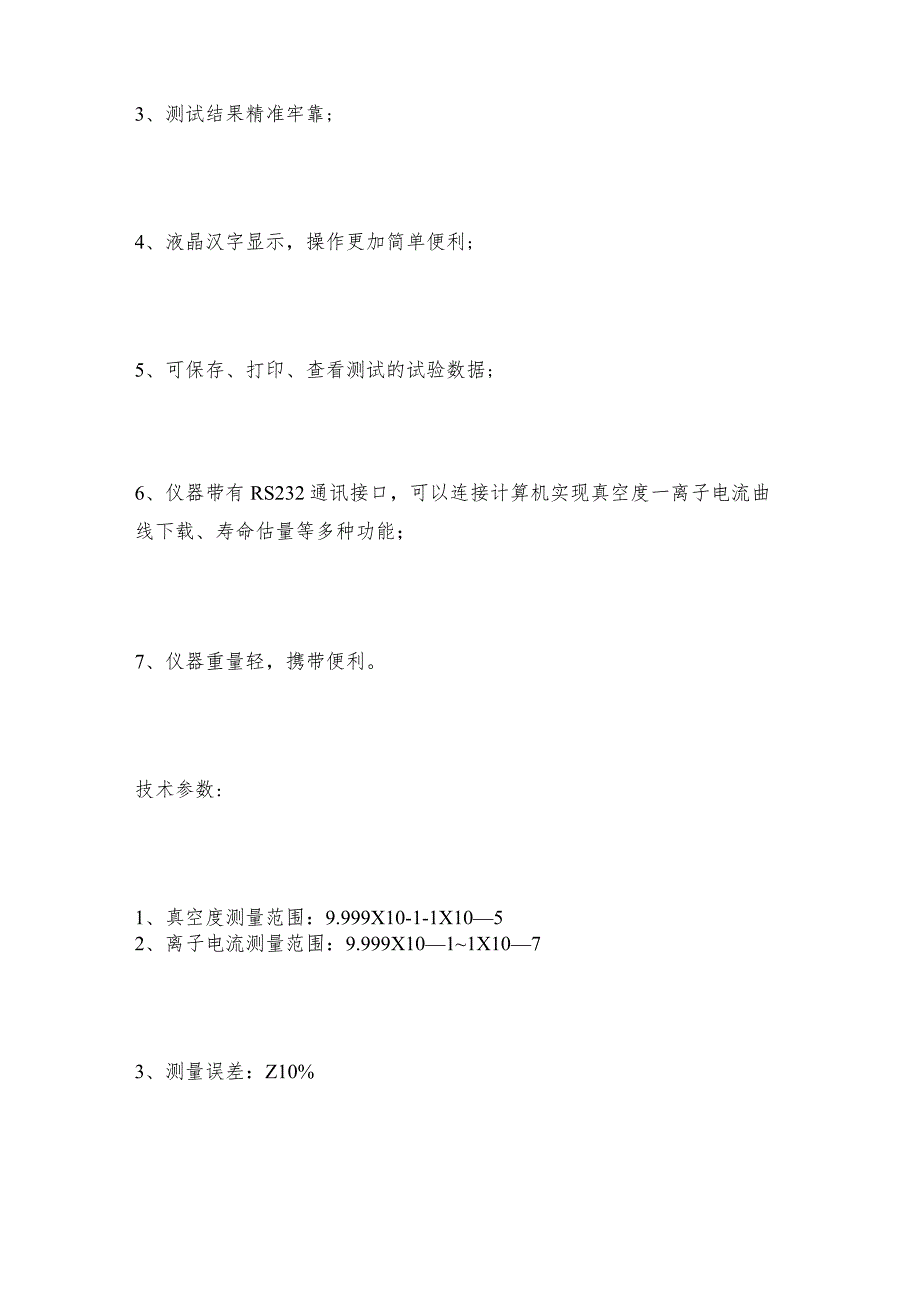

2、需拆卸真空开关;3、测试结果精准牢靠;4、液晶汉字显示，操作更加简单便利;5、可保存、打印、查看测试的试验数据;6、仪器带有RS232通讯接口，可以连接计算机实现真空度一离子电流曲线下载、寿命估量等多种功能；7、仪器重量轻，携带便利。技术参数:1、真空度测量范围：9.999X10-1-1X1052、离子电流测量范围：9.999X1011X1073、测量误差：Z10%4、测量辨别率：105Pa5、允许环境温度：-20C50C6、空气湿度：80%RH7、电源：AC220V50Hz10%8、外形尺寸：430300215(mm)9、高压输出：脉冲30kV15kHz10、重量：8kg试验规程:将灭弧室两
3、触头拉开确定的开距，施加脉冲高压，将电磁线圈绕于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空貌似成比例关系。对于直径不同的真空管，同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流真空度曲线，由计算机自动完成真空度的计算，显示真空度值。一专业分析仪器服务平台，试验室仪器设备交易网，仪器行业专业网络宣扬媒体。相关热词:等离子清洗机,反应釜,旋转蒸发仪，高精度温湿度计，露点仪，高效液相色谱仪价格，霉菌试验箱，跌落试验台，离子色谱仪价格，
4、噪声计，高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪，电热套,场强仪万能材料试验机价格，洗瓶机，匀浆机，耐候试验箱，熔融指数仪,透射电子显微镜。继电保护测试仪操作方法如下一、开机步骤1、将继电保护测试仪电源线插入AC220电源插座上。2、检查接线（需外接键盘或鼠标），确认无误后分别打开测试仪电源继电保护测试仪操作方法如下一、开机步骤1、将继电保护测试仪电源线插入AC220电源插座上。2、检查接线（需外接键盘或鼠标），确认无误后分别打开测试仪电源及外接计算机电源，稍等片刻后将进入选择启动方式界面。3、启动Windows操作系统后将进入软件功能试验的主界面，进行各种试验工作。二、键盘
5、快捷键F2开始/停止试验在测试仪未输出信号时按下F2键后，测试仪开始输出信号；在试验过程中，按下F2键可停止试验，测试仪停止输出信号；F3退出试验关闭当前试验模块；F5手动递增在试验中每按下一次F5键，输出信号就依照设定的步长加添一次；F6手动递减在试验中每按下一次F6键，输出信号就依照设定的步长减小一次；Ctrl+1Ctrl+7打开/关闭输出通道CtrllCtrl+3对应Ua、Ub、Uc,Ctrl+4CtrI+6对应la、Ib、Ic,Ctrl7对应Ux；F7读取设置文件从保存的参数设置文件中导入试验参数；F8保存设置文件将当前设定的试验参数保存到文件中，以免重复设置；Tab将输入焦点移动至下
6、一个输入框；Shift+Tab将输入焦点移动至上一个输入框。三、交流电流源提高输出电流当使用电流超过测试仪每相输出的最大电流时，可将测试仪电流源并联使用。并联使用时，应将并联电流通道的输出相位设为相同，此时输出的电流就是并联电流通道输出幅值之和。四、交流电流源提高输出功率当要求电流源的输出功率大于每相电流的最大输出功率时，可将测试仪电流源串联使用。例如，将IA、IB串联，两相的幅值设为相等，相位差180。，输出功率能提高一倍。五、交流电压源提高输出电压当使用电压超过测试仪每相输出的最大电压时，可将两相电压的相位设为相差180,此时输出的电压就是两相电压通道输出幅值之和。测试仪最大只能支持240
7、V的交流电压。六、关机步骤使用鼠标单击界面左下角处的“开始”一“关机”，在弹出的对话框中选择“确定”即可关闭计算机，在确认计算机关闭后，再关闭面板电源开关。关机时请勿直接关闭面板电源开关，请先关闭计算机的Winde)WS操作系统，然后再关电源开关一专业分析仪器服务平台，试验室仪器设备交易网，仪器行业专业网络宣扬媒体。相关热词:等离子清洗机,反应釜,旋转蒸发仪，高精度温湿度计，露点仪，高效液相色谱仪价格,霉菌试验箱，跌落试验台，离子色谱仪价格，噪声计，高压灭菌器,集菌仪，接地电阻测试仪型号，柱温箱,旋涡混合仪，电热套,场强仪万能材料试验机价格，洗瓶机，匀浆机，耐候试验箱，熔融指数仪,透射电子显微镜。
