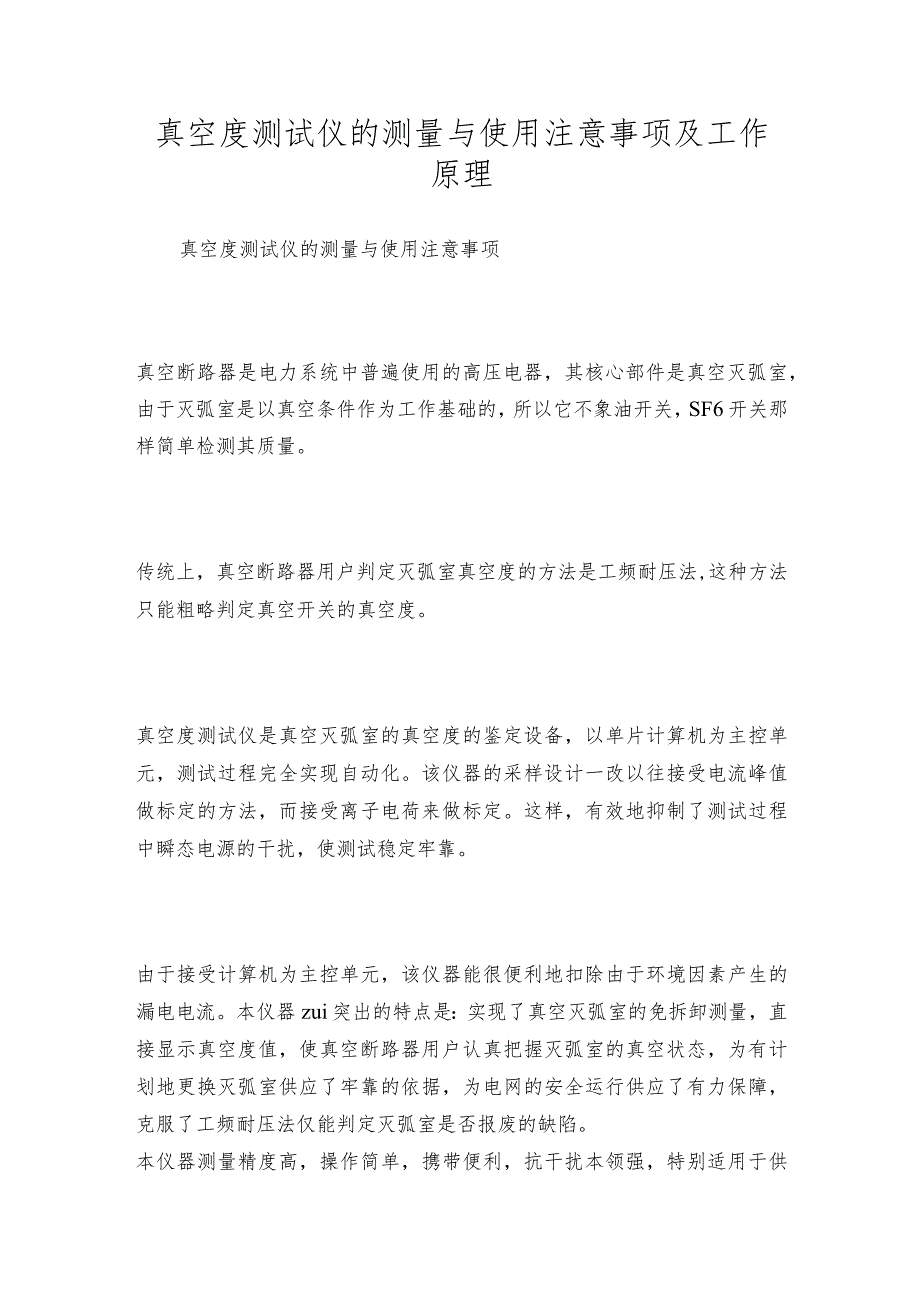

1、真空度测试仪的测量与使用注意事项及工作原理真空度测试仪的测量与使用注意事项真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样简单检测其质量。传统上，真空断路器用户判定灭弧室真空度的方法是工频耐压法,这种方法只能粗略判定真空开关的真空度。真空度测试仪是真空灭弧室的真空度的鉴定设备，以单片计算机为主控单元，测试过程完全实现自动化。该仪器的采样设计一改以往接受电流峰值做标定的方法，而接受离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定牢靠。由于接受计算机为主控单元，该仪器能很便利地扣除由于环

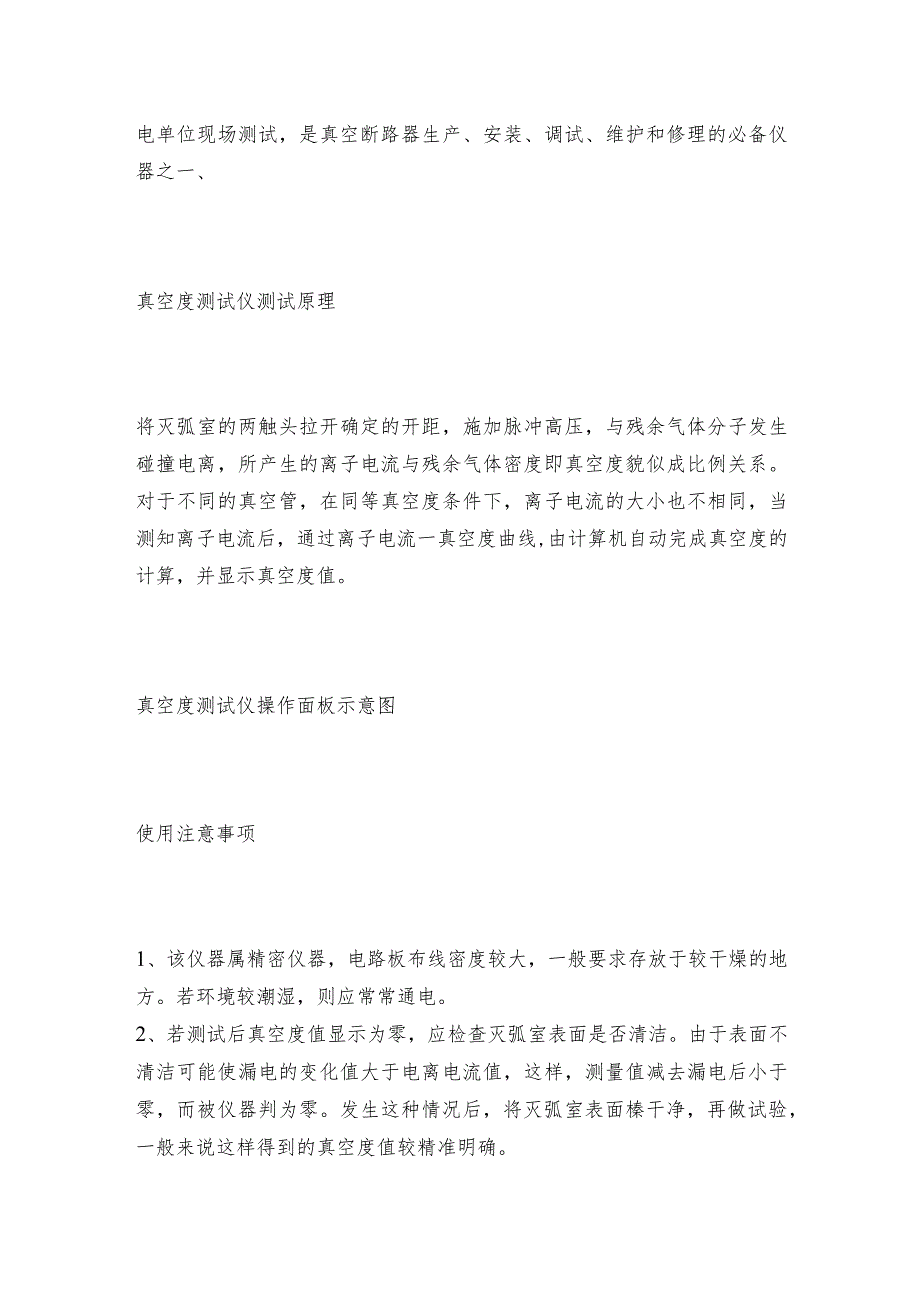

2、境因素产生的漏电电流。本仪器zui突出的特点是：实现了真空灭弧室的免拆卸测量，直接显示真空度值，使真空断路器用户认真把握灭弧室的真空状态，为有计划地更换灭弧室供应了牢靠的依据，为电网的安全运行供应了有力保障，克服了工频耐压法仅能判定灭弧室是否报废的缺陷。本仪器测量精度高，操作简单，携带便利，抗干扰本领强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维护和修理的必备仪器之一、真空度测试仪测试原理将灭弧室的两触头拉开确定的开距，施加脉冲高压，与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度貌似成比例关系。对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，

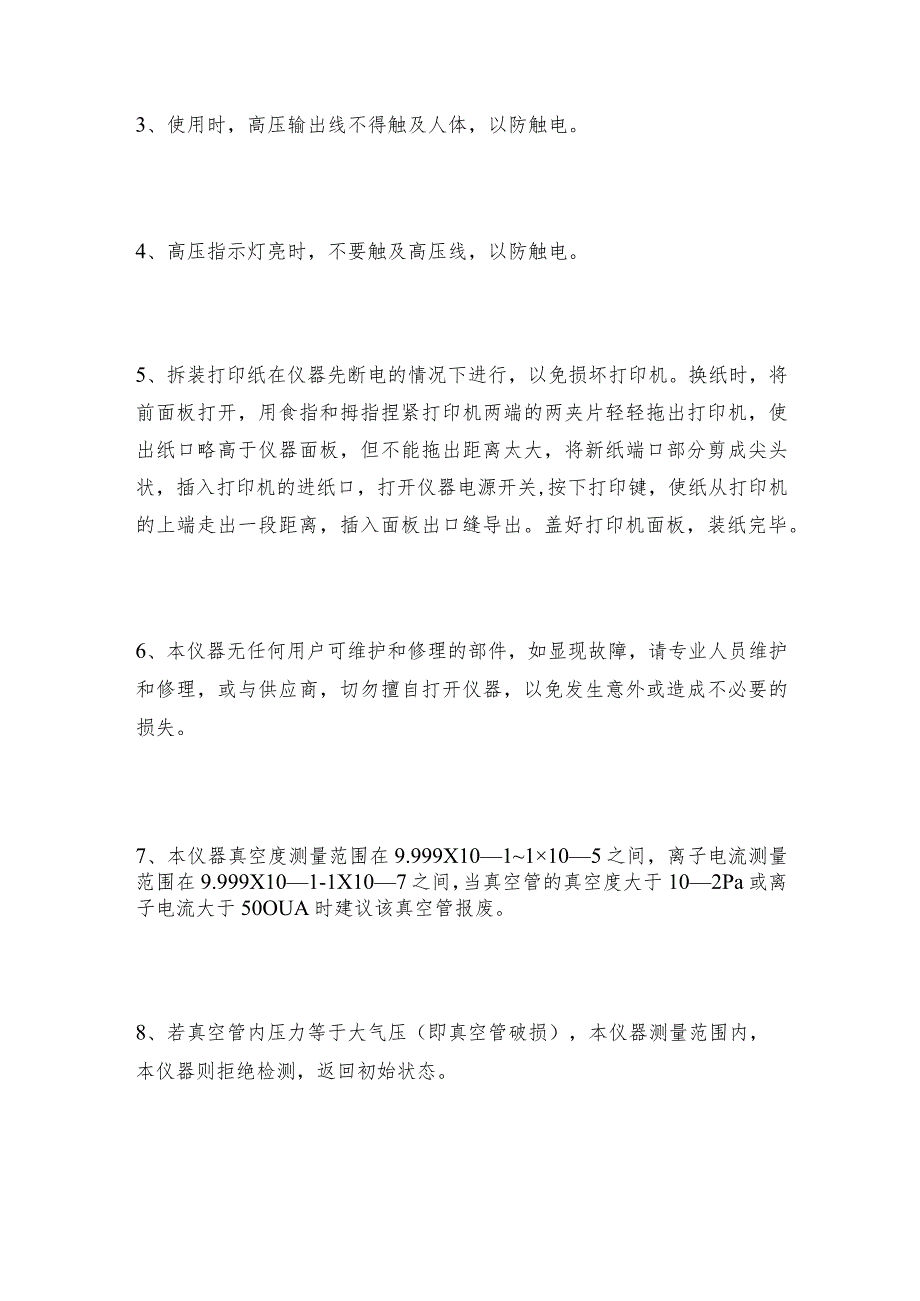

3、当测知离子电流后，通过离子电流一真空度曲线,由计算机自动完成真空度的计算，并显示真空度值。真空度测试仪操作面板示意图使用注意事项1、该仪器属精密仪器，电路板布线密度较大，一般要求存放于较干燥的地方。若环境较潮湿，则应常常通电。2、若测试后真空度值显示为零，应检查灭弧室表面是否清洁。由于表面不清洁可能使漏电的变化值大于电离电流值，这样，测量值减去漏电后小于零，而被仪器判为零。发生这种情况后，将灭弧室表面榛干净，再做试验，一般来说这样得到的真空度值较精准明确。3、使用时，高压输出线不得触及人体，以防触电。4、高压指示灯亮时，不要触及高压线，以防触电。5、拆装打印纸在仪器先断电的情况下进行，以免损坏
4、打印机。换纸时，将前面板打开，用食指和拇指捏紧打印机两端的两夹片轻轻拖出打印机，使出纸口略高于仪器面板，但不能拖出距离太大，将新纸端口部分剪成尖头状，插入打印机的进纸口，打开仪器电源开关,按下打印键，使纸从打印机的上端走出一段距离，插入面板出口缝导出。盖好打印机面板，装纸完毕。6、本仪器无任何用户可维护和修理的部件，如显现故障，请专业人员维护和修理，或与供应商，切勿擅自打开仪器，以免发生意外或造成不必要的损失。7、本仪器真空度测量范围在9.999X1011105之间，离子电流测量范围在9.999X101-1X107之间，当真空管的真空度大于102Pa或离子电流大于50OUA时建议该真空管报废。8、若真空管内压力等于大气压（即真空管破损），本仪器测量范围内，本仪器则拒绝检测，返回初始状态。（注：击穿后，仪器有可能显现显示不正常，此时，从新开机后仪器回到正常状态，本仪器切勿超常时间工作。）
