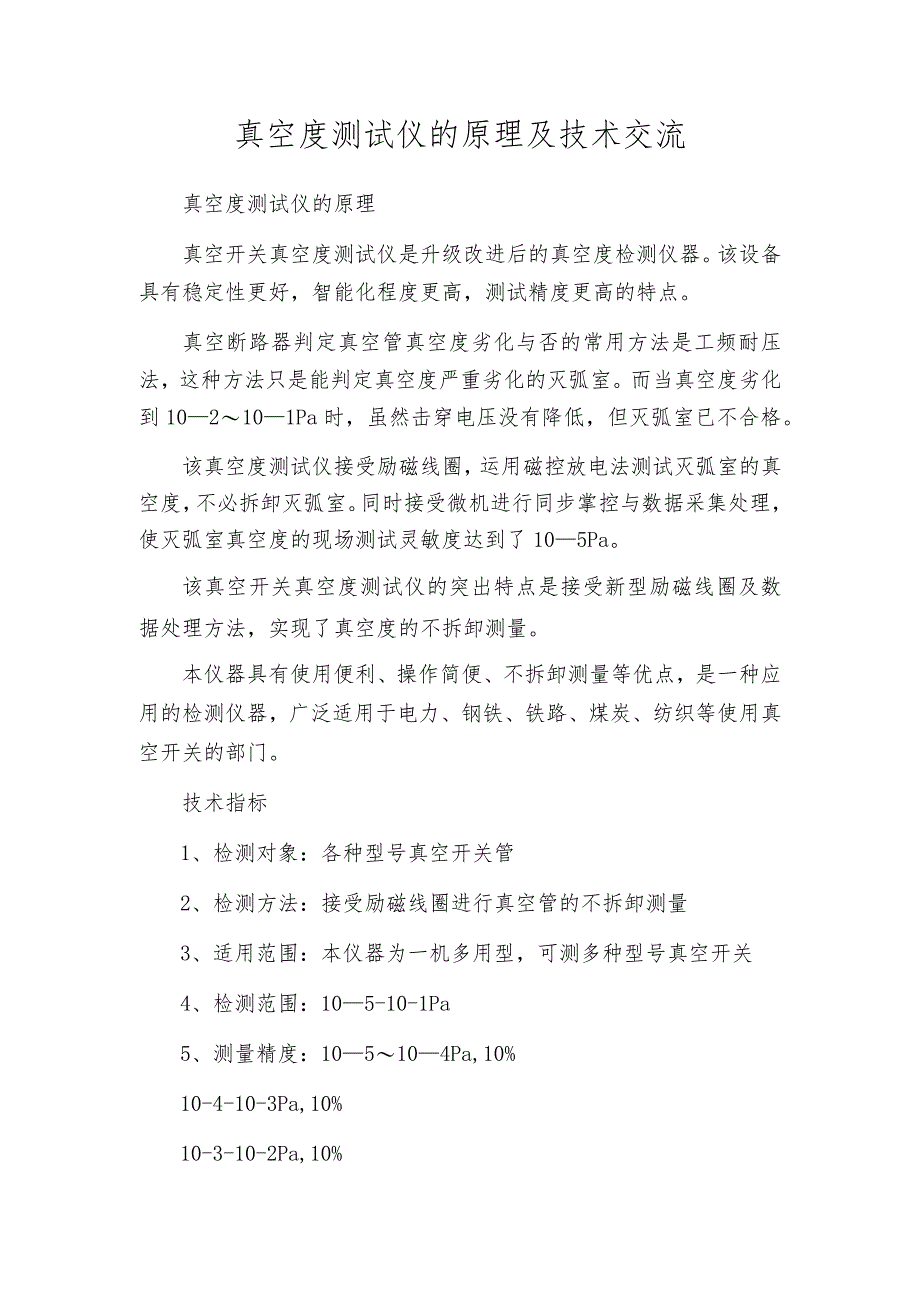

1、真空度测试仪的原理及技术交流真空度测试仪的原理真空开关真空度测试仪是升级改进后的真空度检测仪器。该设备具有稳定性更好，智能化程度更高，测试精度更高的特点。真空断路器判定真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判定真空度严重劣化的灭弧室。而当真空度劣化到102101Pa时，虽然击穿电压没有降低，但灭弧室已不合格。该真空度测试仪接受励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时接受微机进行同步掌控与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了105Pa。该真空开关真空度测试仪的突出特点是接受新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。本仪器具有使

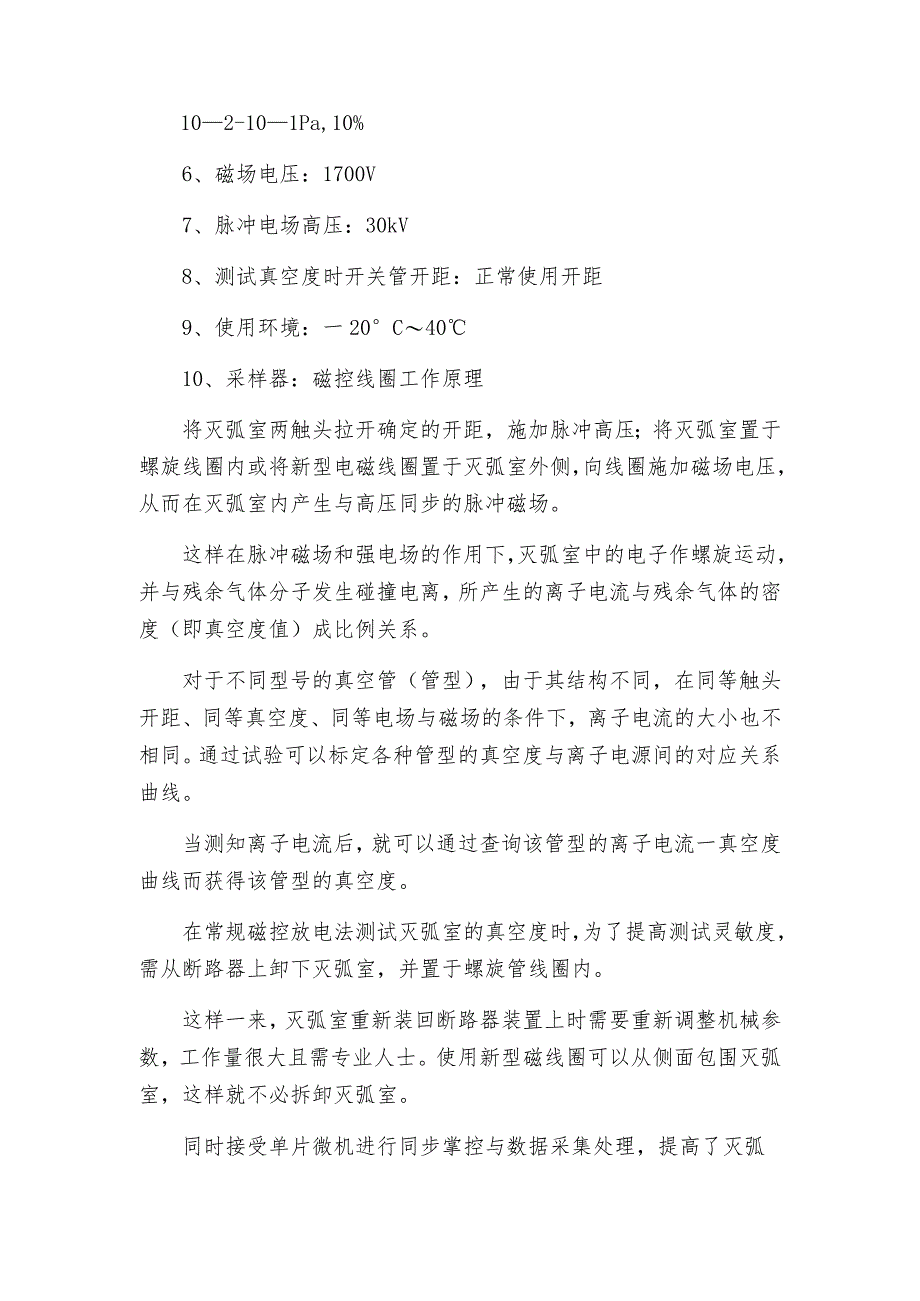

2、用便利、操作简便、不拆卸测量等优点，是一种应用的检测仪器，广泛适用于电力、钢铁、铁路、煤炭、纺织等使用真空开关的部门。技术指标1、检测对象：各种型号真空开关管2、检测方法：接受励磁线圈进行真空管的不拆卸测量3、适用范围：本仪器为一机多用型，可测多种型号真空开关4、检测范围：105-10-1Pa5、测量精度：105104Pa,10%10-4-10-3Pa,10%10-3-10-2Pa,10%102-101Pa,10%6、磁场电压：1700V7、脉冲电场高压：30kV8、测试真空度时开关管开距：正常使用开距9、使用环境：一20C4010、采样器：磁控线圈工作原理将灭弧室两触头拉开确定的开距，施加脉

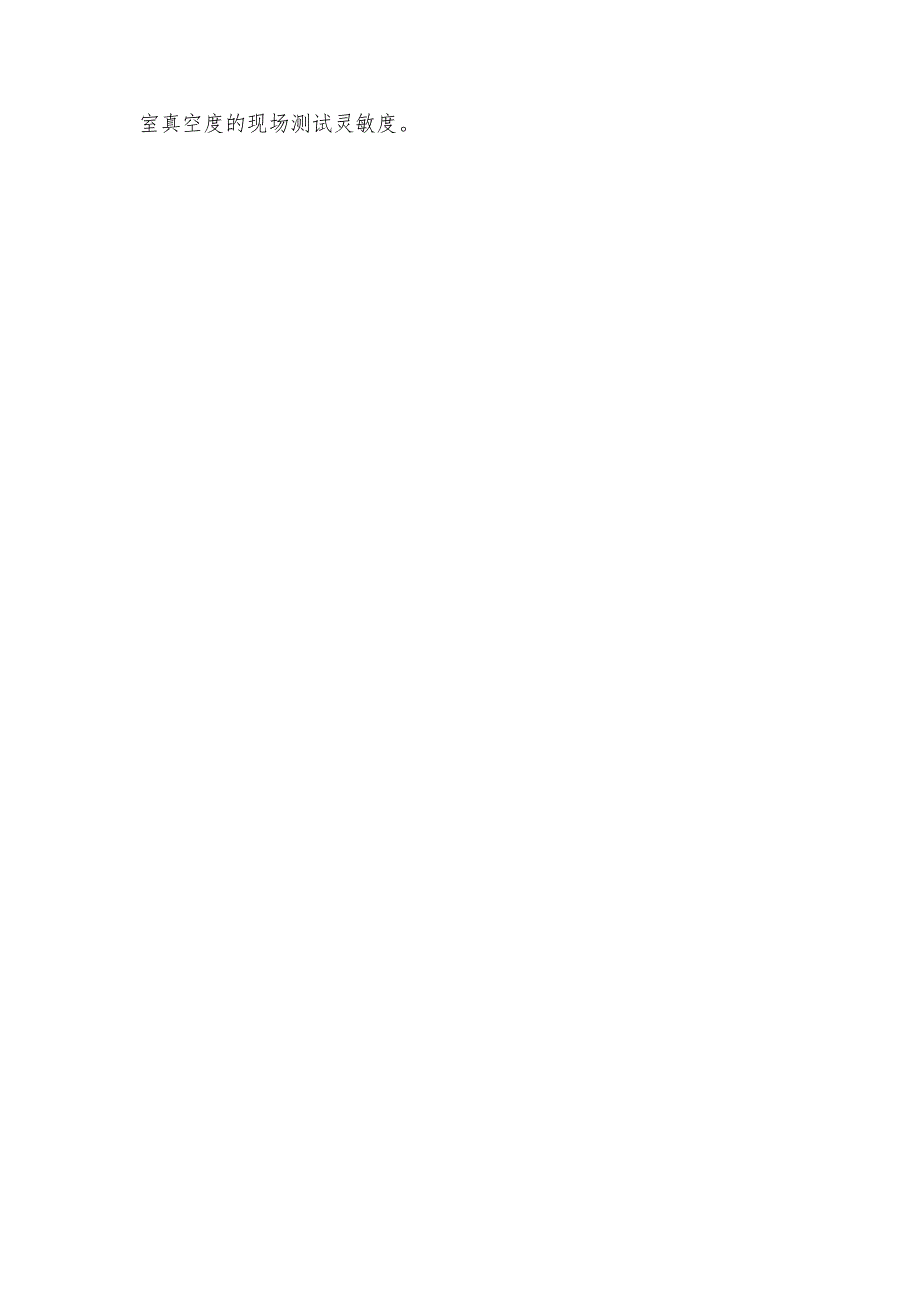

3、冲高压；将灭弧室置于螺旋线圈内或将新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同步的脉冲磁场。这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值）成比例关系。对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过试验可以标定各种管型的真空度与离子电源间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线而获得该管型的真空度。在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时接受单片微机进行同步掌控与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。
