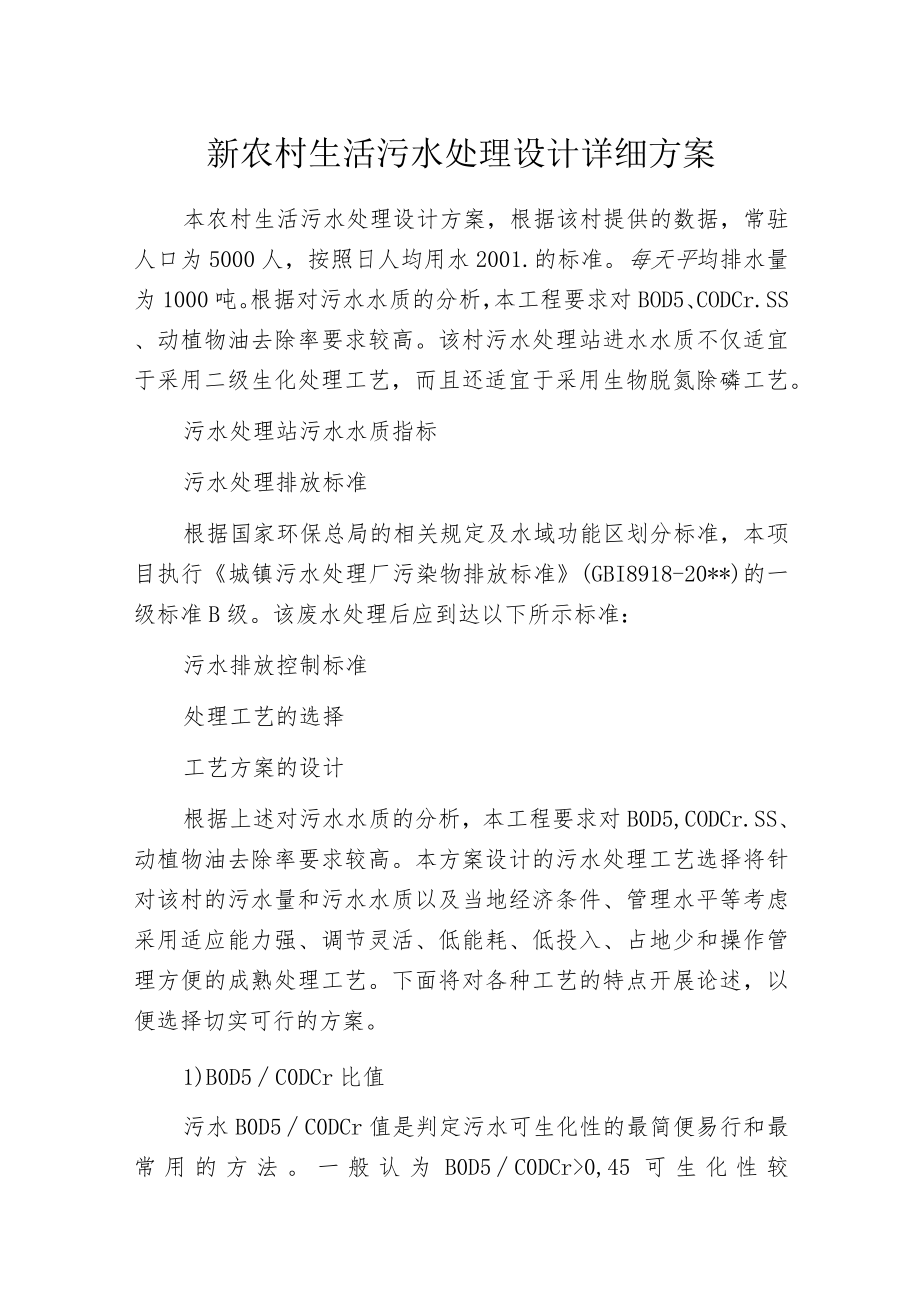

1、新农村生活污水处理设计详细方案本农村生活污水处理设计方案，根据该村提供的数据，常驻人口为5000人，按照日人均用水2001.的标准。每天平均排水量为1000吨。根据对污水水质的分析，本工程要求对BOD5、CODCr.SS、动植物油去除率要求较高。该村污水处理站进水水质不仅适宜于采用二级生化处理工艺，而且还适宜于采用生物脱氮除磷工艺。污水处理站污水水质指标污水处理排放标准根据国家环保总局的相关规定及水域功能区划分标准，本项目执行城镇污水处理厂污染物排放标准(GBI8918-20*)的一级标准B级。该废水处理后应到达以下所示标准：污水排放控制标准处理工艺的选择工艺方案的设计根据上述对污水水质的分析

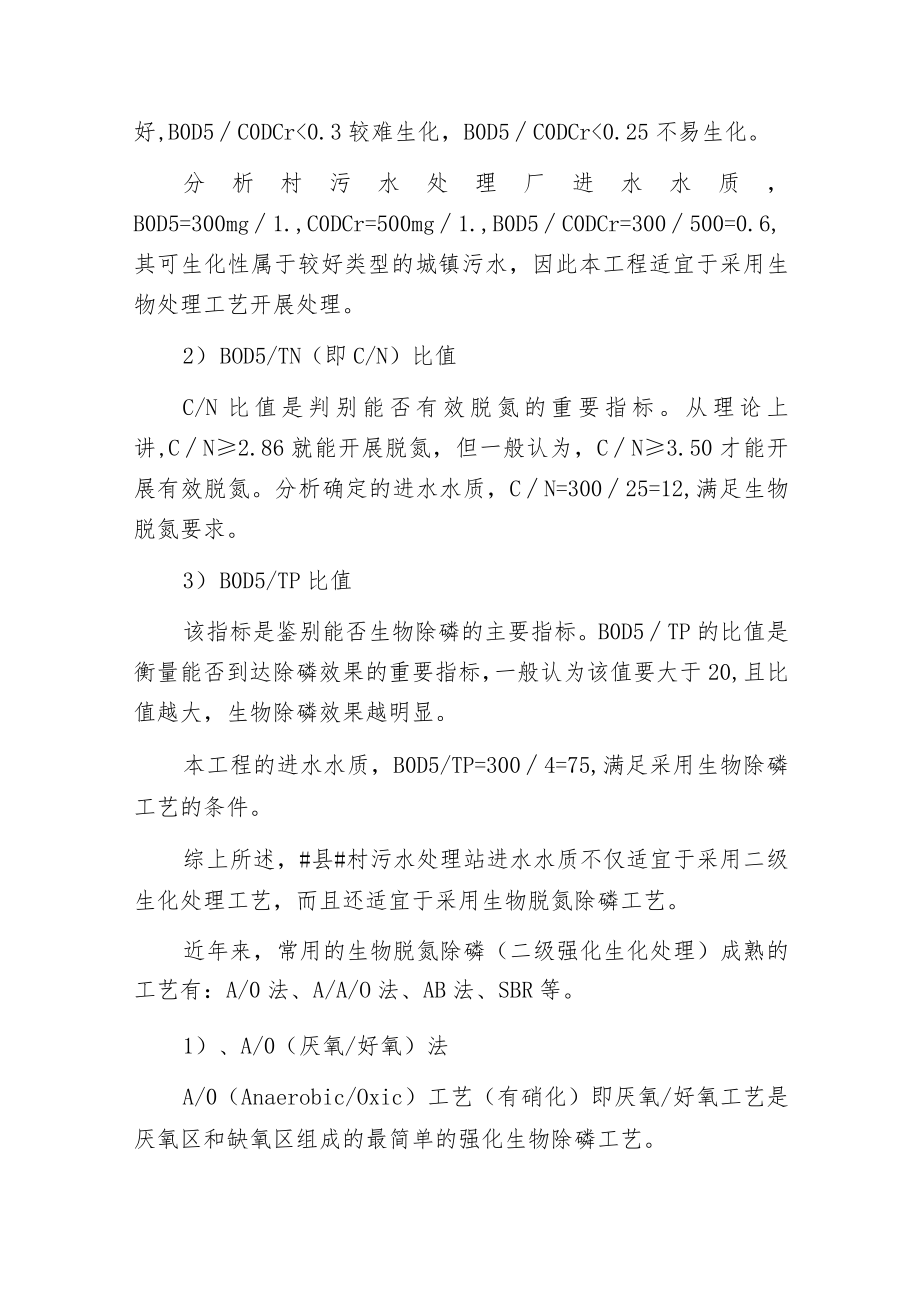

2、，本工程要求对B0D5,CODCr.SS、动植物油去除率要求较高。本方案设计的污水处理工艺选择将针对该村的污水量和污水水质以及当地经济条件、管理水平等考虑采用适应能力强、调节灵活、低能耗、低投入、占地少和操作管理方便的成熟处理工艺。下面将对各种工艺的特点开展论述，以便选择切实可行的方案。1)B0D5C0DCr比值污水B0D5C0DCr值是判定污水可生化性的最简便易行和最常用的方法。一般认为B0D5C0DCr0,45可生化性较好,B0D5C0DCr0.3较难生化，B0D5C0DCr0.25不易生化。分析村污水处理厂进水水质，B0D5=300mg1.,C0DCr=500mg1.,B0D5C0DCr
3、=300500=0.6,其可生化性属于较好类型的城镇污水，因此本工程适宜于采用生物处理工艺开展处理。2） BOD5/TN（即C/N）比值C/N比值是判别能否有效脱氮的重要指标。从理论上讲,CN2.86就能开展脱氮，但一般认为，CN3.50才能开展有效脱氮。分析确定的进水水质，CN=30025=12,满足生物脱氮要求。3） B0D5/TP比值该指标是鉴别能否生物除磷的主要指标。B0D5TP的比值是衡量能否到达除磷效果的重要指标，一般认为该值要大于20,且比值越大，生物除磷效果越明显。本工程的进水水质，B0D5/TP=3004=75,满足采用生物除磷工艺的条件。综上所述，#县#村污水处理站进水水质

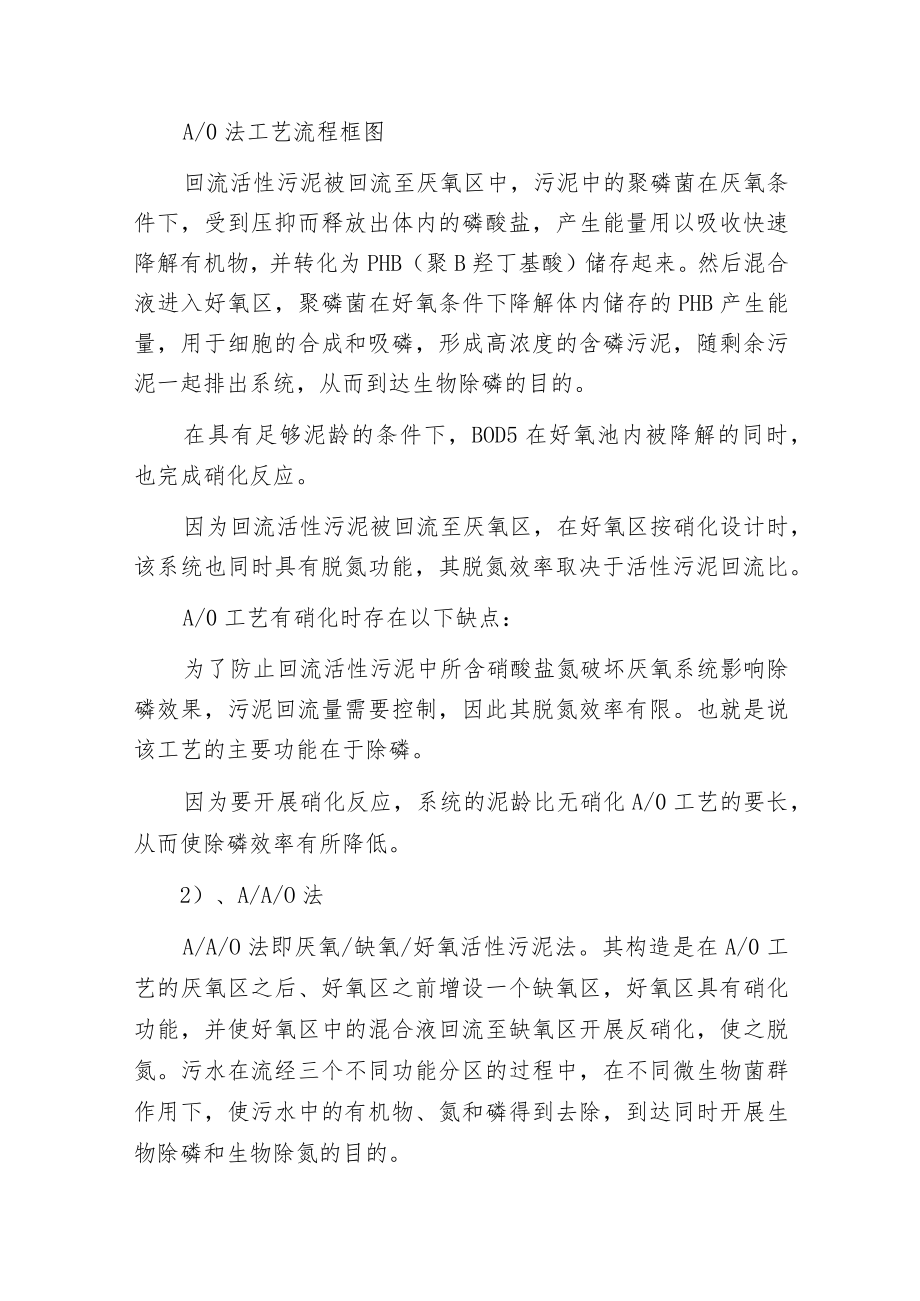

4、不仅适宜于采用二级生化处理工艺，而且还适宜于采用生物脱氮除磷工艺。近年来，常用的生物脱氮除磷（二级强化生化处理）成熟的工艺有：A/0法、A/A/O法、AB法、SBR等。1）、A/0（厌氧/好氧）法A/0（Anaerobic/Oxic）工艺（有硝化）即厌氧/好氧工艺是厌氧区和缺氧区组成的最简单的强化生物除磷工艺。A/0法工艺流程框图回流活性污泥被回流至厌氧区中，污泥中的聚磷菌在厌氧条件下，受到压抑而释放出体内的磷酸盐，产生能量用以吸收快速降解有机物，并转化为PHB（聚B羟丁基酸）储存起来。然后混合液进入好氧区，聚磷菌在好氧条件下降解体内储存的PHB产生能量，用于细胞的合成和吸磷，形成高浓度的含磷
5、污泥，随剩余污泥一起排出系统，从而到达生物除磷的目的。在具有足够泥龄的条件下，BOD5在好氧池内被降解的同时，也完成硝化反应。因为回流活性污泥被回流至厌氧区，在好氧区按硝化设计时，该系统也同时具有脱氮功能，其脱氮效率取决于活性污泥回流比。A/0工艺有硝化时存在以下缺点：为了防止回流活性污泥中所含硝酸盐氮破坏厌氧系统影响除磷效果，污泥回流量需要控制，因此其脱氮效率有限。也就是说该工艺的主要功能在于除磷。因为要开展硝化反应，系统的泥龄比无硝化A/0工艺的要长，从而使除磷效率有所降低。2）、A/A/O法A/A/O法即厌氧/缺氧/好氧活性污泥法。其构造是在A/0工艺的厌氧区之后、好氧区之前增设一个缺氧
6、区，好氧区具有硝化功能，并使好氧区中的混合液回流至缺氧区开展反硝化，使之脱氮。污水在流经三个不同功能分区的过程中，在不同微生物菌群作用下，使污水中的有机物、氮和磷得到去除，到达同时开展生物除磷和生物除氮的目的。A/A/O工艺流程框图在系统上，该工艺是最简单的除磷脱氮工艺，在厌氧、缺氧、好氧交替运行的条件下，可抑制丝状菌的繁殖，克服污泥膨胀，使得SVl值一般小于100,有利于泥水分离，在厌氧和缺氧段内只设搅拌机。由于厌氧、缺氧和好氧三个区严格分开，有利于不同微生物菌群的繁殖生长，脱氮除磷效果好。目前，该法在国内外广泛使用国内大中型污水处理厂。A2/0法的缺点主要在于该工艺本身。脱氮需要保持较低的
7、污泥负荷,以便充分开展硝化、到达较高的脱氮率，而生物除磷需要维持较高的污泥负荷、得到较大的剩余污泥量，以便到达较好的除磷效果，因此在设计中还需要采取必要的措施和进一步的优化，使两者有机结合在一块，以便到达最正确的除磷脱氮效果。A2/0系列的缺点是流程复杂，必须设置单独的二沉池和鼓风机房，通常也需要前置初沉池，占地面积大，系统水头损失高；同时还需专门的回流设备和回流构筑物，管理水平要求较高。尽管如此，但该工艺相对成熟可靠，处理效果稳定，一般适用于具有较高运行管理水平的大型污水厂。3）、AB法AB法是一种生物吸附一降解两段活性污泥法，A段负荷高，曝气时间短，约0.5h,污泥负荷高达26kgB0D5
8、kgM1.SSd；B段（可按A/A/O设计）污泥负荷较低，为0.10.3kgB0D5kgM1.SSd；该法对有机物、氮和磷都有一定的去除率。它适用于进水浓度高（通常要求进水BOD5250mg1.）.处理程度较高、水质水量变化大的污水。4）、SBR法在同一容器中进水时形成厌氧（此时不曝气）、缺氧，而后结束进水，开始曝气充氧，完成脱氮除磷过程，并在同一容器中沉淀，再加上撇水器出水，完成一个程序。这种方法与以空间开展分割的连续系统有所不同，它不需要回流污泥，也无专门的厌氧、缺氧、好氧分区，而是在同一容器中，分时段实行搅拌、曝气、沉淀，形成厌氧、缺氧、好氧过程。SBR工艺的特点如下：1.运行灵活，可根
9、据水量、水量的变化调整各阶段的时间，或根据需要调整或者增减工序，以保证出水水质符合要求。2 .类似于静止沉降的特点，使泥水分离不受干扰，出水SS（悬浮物）低而且很稳定。3 .生物反应、沉淀均在一个构筑物内完成，节省占地,造价低。4 .承受水量、水质冲击负荷能力较强。5 .污泥沉降性能好，不易发生污泥膨胀。6 .对有机物和氮的去除效果好。这种方法厌氧池的氧化复原电位较高，除磷效果差，总容积利用率低，一般小于50%,适用于污水量较小场合。与其他处理工艺相比较，SBR可采用鼓风曝气，也可采用机械曝气，由于系统总处于曝气与不曝气状态，设施也处于停、开相间的状态，所以节能效果好。生物反应在一个池体内完成
10、，无需设置二沉池，有效水深较深，相应占地面积较少。在污水处理工艺流程中，好氧生化处理是决定去除有机污染物效率的主要操作单元，本方案拟选用了国内外发展变化最快的污水处理工艺一SBR生化处理工艺。处理工艺污水处理工艺说明该村污水由引水渠进入污水处理站，在进厂处设置粗格栅以去除体积较大的悬浮垃圾、木块等杂物；粗格栅后设置一级泵房后进入细格栅井，细格栅再次拦截水中的不溶悬浮物质后自流入沉砂池,将水中的大颗粒不溶性SS沉于底部，沉砂池底设置污泥提升泵，以保证后续处理构筑物的正常运行。在沉砂池出水渠道上设置一根集油管，以撇除生活污水中的油类。以上部分主要去除水中的悬浮物或漂浮物以及砂粒、油类，为生活污水的
11、预处理阶段。经过沉砂池后生活污水进入具有水解酸化作用的调节池，开展水质、水量的调节、以及对有机物等的降解后到SBR生化反应池，回流污泥泵和剩余污泥泵安装在SBR反应池内。污泥回流量约30%,回流至选择区，为保证出水能够稳定达标，处理后出水进入滤池，滤池出水进入接触池消毒后排入河内。剩余污泥由泵送入污泥浓缩池，然后进入脱水机房开展机械浓缩脱水、泥饼外运在肥料或者卫生填埋。污泥处理系统在污水处理中，SBR生化处理工艺的泥龄很长，可以认为污泥以得到基本的稳定。国内许多已建成的污水处理厂，产生的污泥直接浓缩脱水，其效果（主要指泥饼含水率）与经消化后脱水相近，证明得到好氧稳定的污泥，直接浓缩脱水是可行的
12、。由于该种方式总体效果较好，目前已在中、小型场镇污水处理厂中得到广泛应用。因此，本项目污泥采用直接浓缩脱水，不经消化。不须消化的污泥直接浓缩脱水的处理工艺有方式：一、重力浓缩+机械脱水；二、机械浓缩+机械脱水；三、重力浓缩+自然干化。本方案推荐采用重力浓缩+机械脱水的方式，采用这种方式浓缩脱水可以降低基建费用和提高管理水平，具有操作简单，占地面积小，工人工作环境较好的优点，缺点：设备投资大。污泥最终处置可以考虑采用三种方法：a、将脱水泥饼用作绿化地基肥；b、将脱水泥饼直接运至农村，与生活垃圾、杂草等混合厌氧堆肥，经无害化稳定后，用作农肥；c、将脱水泥饼干燥卫生填埋。在污水厂开始运行后，拟对所生
13、产的污泥成分开展分析、测试，如果污泥成分满足农用污泥中污染物控制标准(GB428484)要求，污泥可以用作农肥，或者用作绿化地基肥；如果不能满足标准要求，则须外运垃圾填埋场开展卫生填埋。总之，要做好污泥最终处置，防止二次污染。采用本此设计污水处理方案的特点(1)采用粗格栅+提升泵房+细格栅+沉砂池+水解酸化池+SBR+普通快滤池+接触消毒工艺，运行成本低，运行稳定可靠。(2)污泥量少，污泥处理费用低。(3)污水处理系统自动化较高、维护管理方便。(4)污水处理的构筑物布局合理，充分考虑了生态、环保的特点。污水处理工程设计粗格栅及一级提升泵房1、粗格栅去除污水中较粗大的漂浮物(如树叶、杂草、木块、
14、废塑料等)，保护水泵的正常工作。由于本场镇污水渣量产生量W=QWI/1000=1000X0.1/1000=0.10m3d,可采用人工格栅，也可采机械清渣，为降低运行成本和投资成本，本方案设计在管道末端采用人工格栅，采用人工不定期清捞。2、一级提升泵房整个场镇生活污水经过污水管网后，流入污水处理厂,如不经提升，整个污水处理厂构筑物相对埋深较大，并且构筑物的有效利用率较低，为减少投资成本和设计的科学合理性，拟建提升泵房1座。土建尺寸：BX1.XH=3.O义4.5X6.0（地下）m地上4米，在泵房上部安装2套手动葫Q=It,H=15mo钢筋柱构造。主要设备:采用潜污泵,2台，单台Q=50.0m3h,
15、H=10.5m,N-3.5kwo细格栅细格栅设一台，主要去除较小的漂浮物。参数如下：过栅流速：V=0.7ms栅条间隙：b=5mm栅前水深：h=0.6m细格栅间构筑物尺寸：1.5m0.8m1.0m,1座，细格栅功率N=O37o沉砂池沉砂池选用竖流式沉砂池主要将污水中粒径20.2mm的砂粒分离开来，便于后续生化处理。设计流量：Qmax=50m3h竖流式沉砂池1座，直径5.0,中心管直径d0=02,池深H=60m,其中缓冲层高度0.3%砂斗深度1.OnI（斗上口宽8m,斗下口宽0.8m）。沉砂池底部设有一台提砂泵一AS型，总功率为1.5Kwo砂水混合物由提砂泵输送至污泥浓缩池，含水率80%。提砂泵根据实际情况受手动控制。调节池与水解酸化池由于污水属于综合性废水，后处理又为SBR不连续处理工艺，需设一调节池，为减少投资，调节池与水解酸化池合建，水解酸化池在工业废水治理中应用广泛，由于水量小且营养组成往往缺陷，菌种需要好氧池补充，加之污泥量少，为简化管理，污泥由好氧池提供，池型多采用矩形。水解酸化池拟建1座，分8格。水解酸化池尺寸为：10105m,有效容积V=4503,停留时间为T=8.5h.该工程选配潜水搅拌机2台，单台设备功率为1.5KWo污水提升泵（采用卧式离心泵）:2台，单台Q=100m3h,H=llm,N-4
