《谈谈外加剂常见的一些认识误区.docx》由会员分享，可在线阅读，更多相关《谈谈外加剂常见的一些认识误区.docx（4页珍藏版）》请在第壹文秘上搜索。

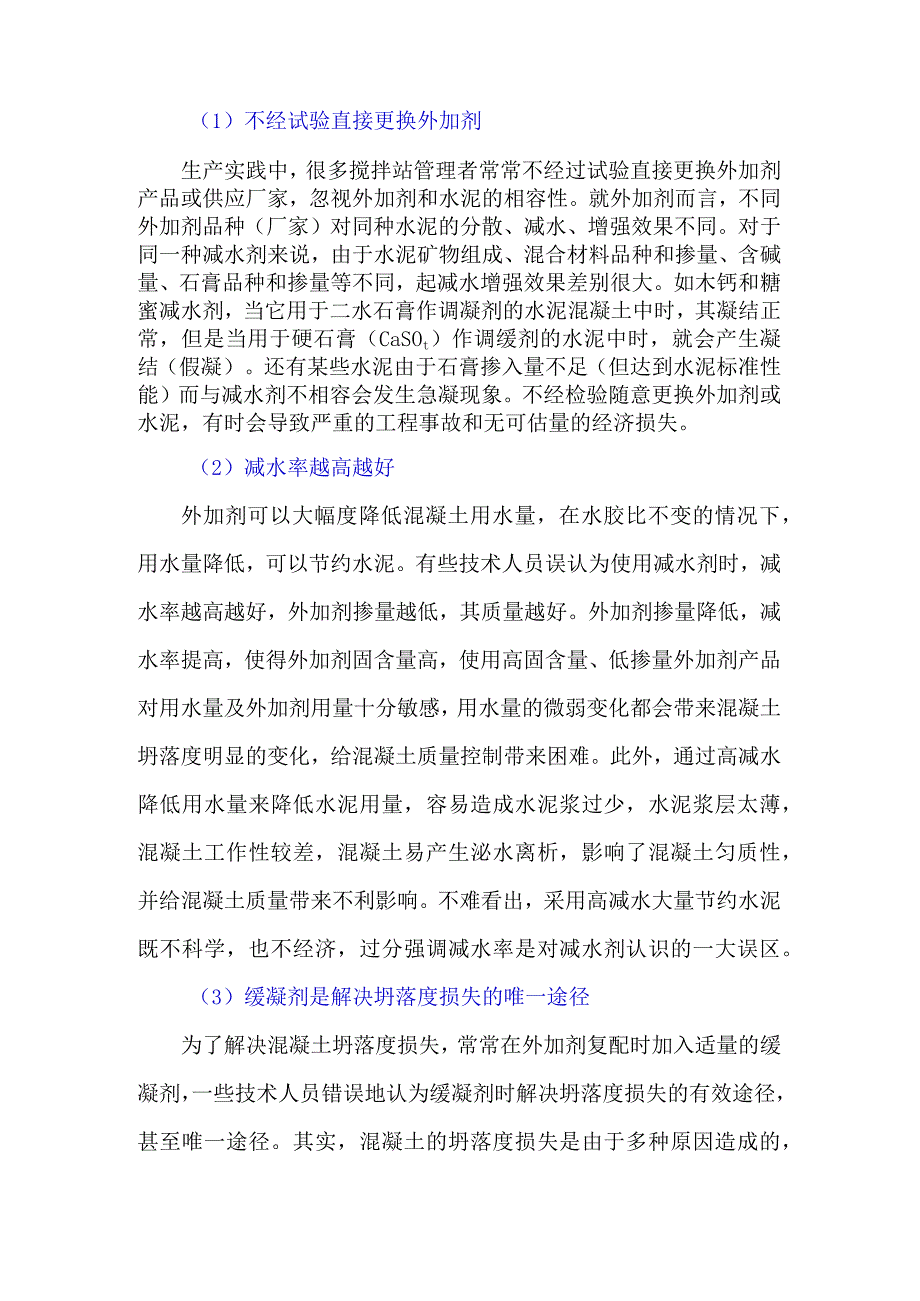

1、（1）不经试验直接更换外加剂生产实践中，很多搅拌站管理者常常不经过试验直接更换外加剂产品或供应厂家，忽视外加剂和水泥的相容性。就外加剂而言，不同外加剂品种（厂家）对同种水泥的分散、减水、增强效果不同。对于同一种减水剂来说，由于水泥矿物组成、混合材料品种和掺量、含碱量、石膏品种和掺量等不同，起减水增强效果差别很大。如木钙和糖蜜减水剂，当它用于二水石膏作调凝剂的水泥混凝土中时，其凝结正常，但是当用于硬石膏（CaSOt）作调缓剂的水泥中时，就会产生凝结（假凝）。还有某些水泥由于石膏掺入量不足（但达到水泥标准性能）而与减水剂不相容会发生急凝现象。不经检验随意更换外加剂或水泥，有时会导致严重的工程事故和
2、无可估量的经济损失。（2）减水率越高越好外加剂可以大幅度降低混凝土用水量，在水胶比不变的情况下，用水量降低，可以节约水泥。有些技术人员误认为使用减水剂时，减水率越高越好，外加剂掺量越低，其质量越好。外加剂掺量降低，减水率提高，使得外加剂固含量高，使用高固含量、低掺量外加剂产品对用水量及外加剂用量十分敏感，用水量的微弱变化都会带来混凝土坍落度明显的变化，给混凝土质量控制带来困难。此外，通过高减水降低用水量来降低水泥用量，容易造成水泥浆过少，水泥浆层太薄，混凝土工作性较差，混凝土易产生泌水离析，影响了混凝土匀质性，并给混凝土质量带来不利影响。不难看出，采用高减水大量节约水泥既不科学，也不经济，过分

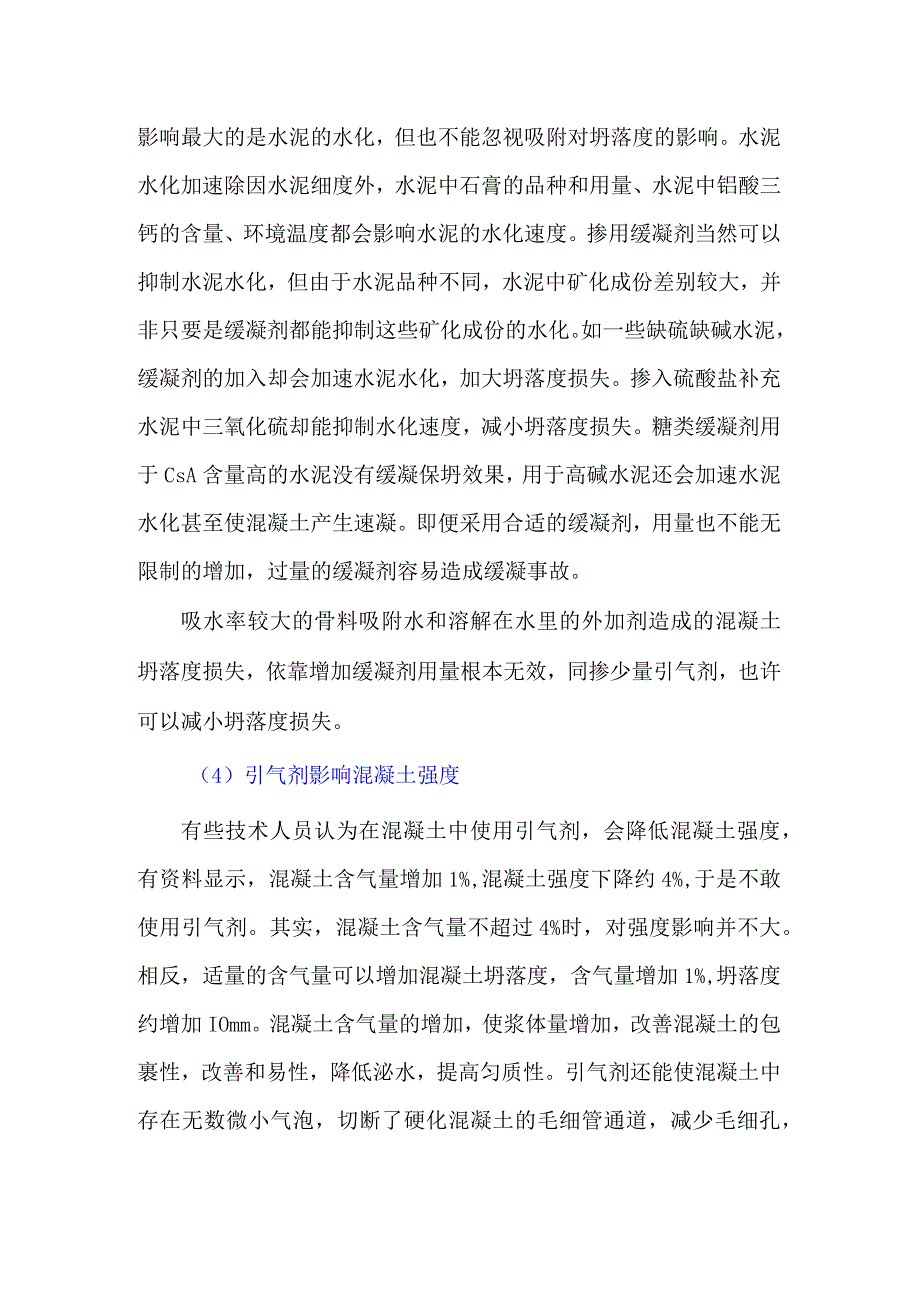

3、强调减水率是对减水剂认识的一大误区。（3）缓凝剂是解决坍落度损失的唯一途径为了解决混凝土坍落度损失，常常在外加剂复配时加入适量的缓凝剂，一些技术人员错误地认为缓凝剂时解决坍落度损失的有效途径，甚至唯一途径。其实，混凝土的坍落度损失是由于多种原因造成的，影响最大的是水泥的水化，但也不能忽视吸附对坍落度的影响。水泥水化加速除因水泥细度外，水泥中石膏的品种和用量、水泥中铝酸三钙的含量、环境温度都会影响水泥的水化速度。掺用缓凝剂当然可以抑制水泥水化，但由于水泥品种不同，水泥中矿化成份差别较大，并非只要是缓凝剂都能抑制这些矿化成份的水化。如一些缺硫缺碱水泥，缓凝剂的加入却会加速水泥水化，加大坍落度损失。
4、掺入硫酸盐补充水泥中三氧化硫却能抑制水化速度，减小坍落度损失。糖类缓凝剂用于CsA含量高的水泥没有缓凝保坍效果，用于高碱水泥还会加速水泥水化甚至使混凝土产生速凝。即便采用合适的缓凝剂，用量也不能无限制的增加，过量的缓凝剂容易造成缓凝事故。吸水率较大的骨料吸附水和溶解在水里的外加剂造成的混凝土坍落度损失，依靠增加缓凝剂用量根本无效，同掺少量引气剂，也许可以减小坍落度损失。（4）引气剂影响混凝土强度有些技术人员认为在混凝土中使用引气剂，会降低混凝土强度，有资料显示，混凝土含气量增加1%,混凝土强度下降约4%,于是不敢使用引气剂。其实，混凝土含气量不超过4%时，对强度影响并不大。相反，适量的含气量可

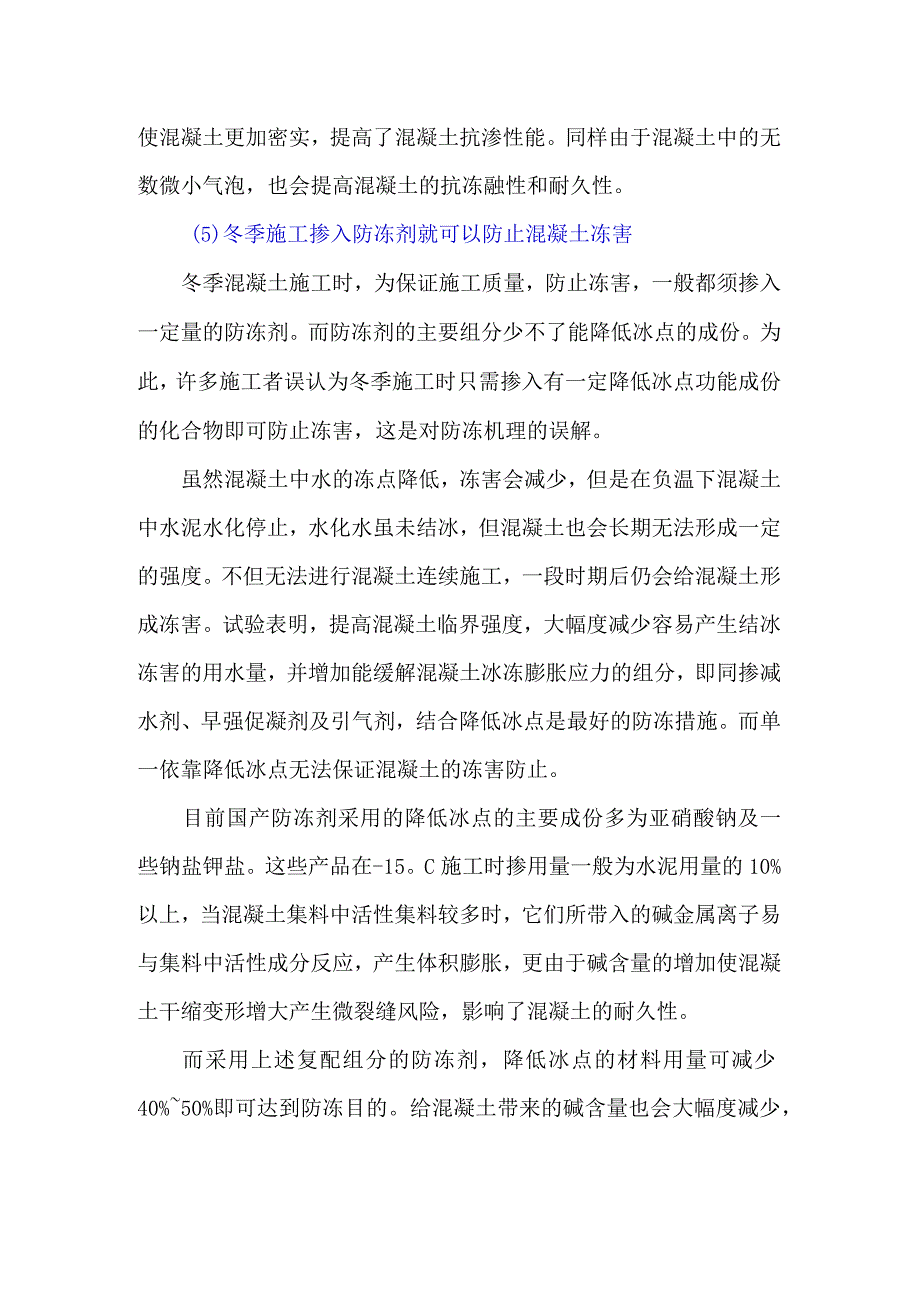

5、以增加混凝土坍落度，含气量增加1%,坍落度约增加IOmm。混凝土含气量的增加，使浆体量增加，改善混凝土的包裹性，改善和易性，降低泌水，提高匀质性。引气剂还能使混凝土中存在无数微小气泡，切断了硬化混凝土的毛细管通道，减少毛细孔，使混凝土更加密实，提高了混凝土抗渗性能。同样由于混凝土中的无数微小气泡，也会提高混凝土的抗冻融性和耐久性。(5)冬季施工掺入防冻剂就可以防止混凝土冻害冬季混凝土施工时，为保证施工质量，防止冻害，一般都须掺入一定量的防冻剂。而防冻剂的主要组分少不了能降低冰点的成份。为此，许多施工者误认为冬季施工时只需掺入有一定降低冰点功能成份的化合物即可防止冻害，这是对防冻机理的误解。虽然
6、混凝土中水的冻点降低，冻害会减少，但是在负温下混凝土中水泥水化停止，水化水虽未结冰，但混凝土也会长期无法形成一定的强度。不但无法进行混凝土连续施工，一段时期后仍会给混凝土形成冻害。试验表明，提高混凝土临界强度，大幅度减少容易产生结冰冻害的用水量，并增加能缓解混凝土冰冻膨胀应力的组分，即同掺减水剂、早强促凝剂及引气剂，结合降低冰点是最好的防冻措施。而单一依靠降低冰点无法保证混凝土的冻害防止。目前国产防冻剂采用的降低冰点的主要成份多为亚硝酸钠及一些钠盐钾盐。这些产品在-15。C施工时掺用量一般为水泥用量的10%以上，当混凝土集料中活性集料较多时，它们所带入的碱金属离子易与集料中活性成分反应，产生体积膨胀，更由于碱含量的增加使混凝土干缩变形增大产生微裂缝风险，影响了混凝土的耐久性。而采用上述复配组分的防冻剂，降低冰点的材料用量可减少40%50%即可达到防冻目的。给混凝土带来的碱含量也会大幅度减少，各种负作用减少。
