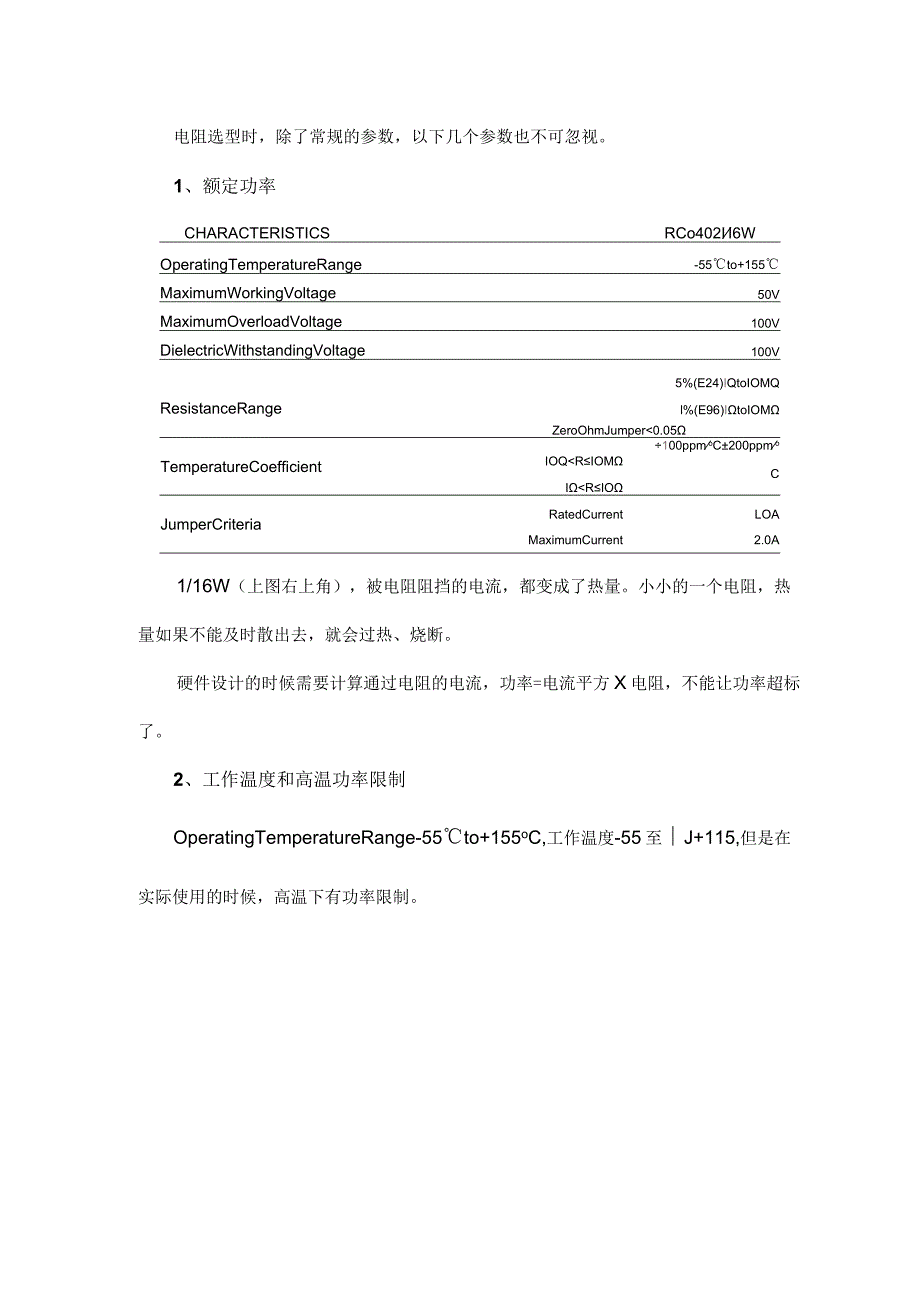

1、电阻选型时,除了常规的参数,以下几个参数也不可忽视。1、额定功率CHARACTERISTICSRCo402II6WOperatingTemperatureRange-55to+155MaximumWorkingVoltage50VMaximumOverloadVoltage100VDielectricWithstandingVoltage100V5%(E24)IQtoIOMQResistanceRangel%(E96)ItoIOMZeroOhmJumper0.05TemperatureCoefficientIOQRIOMIRIO100ppmoC200ppmoCJumperCriteriaRat

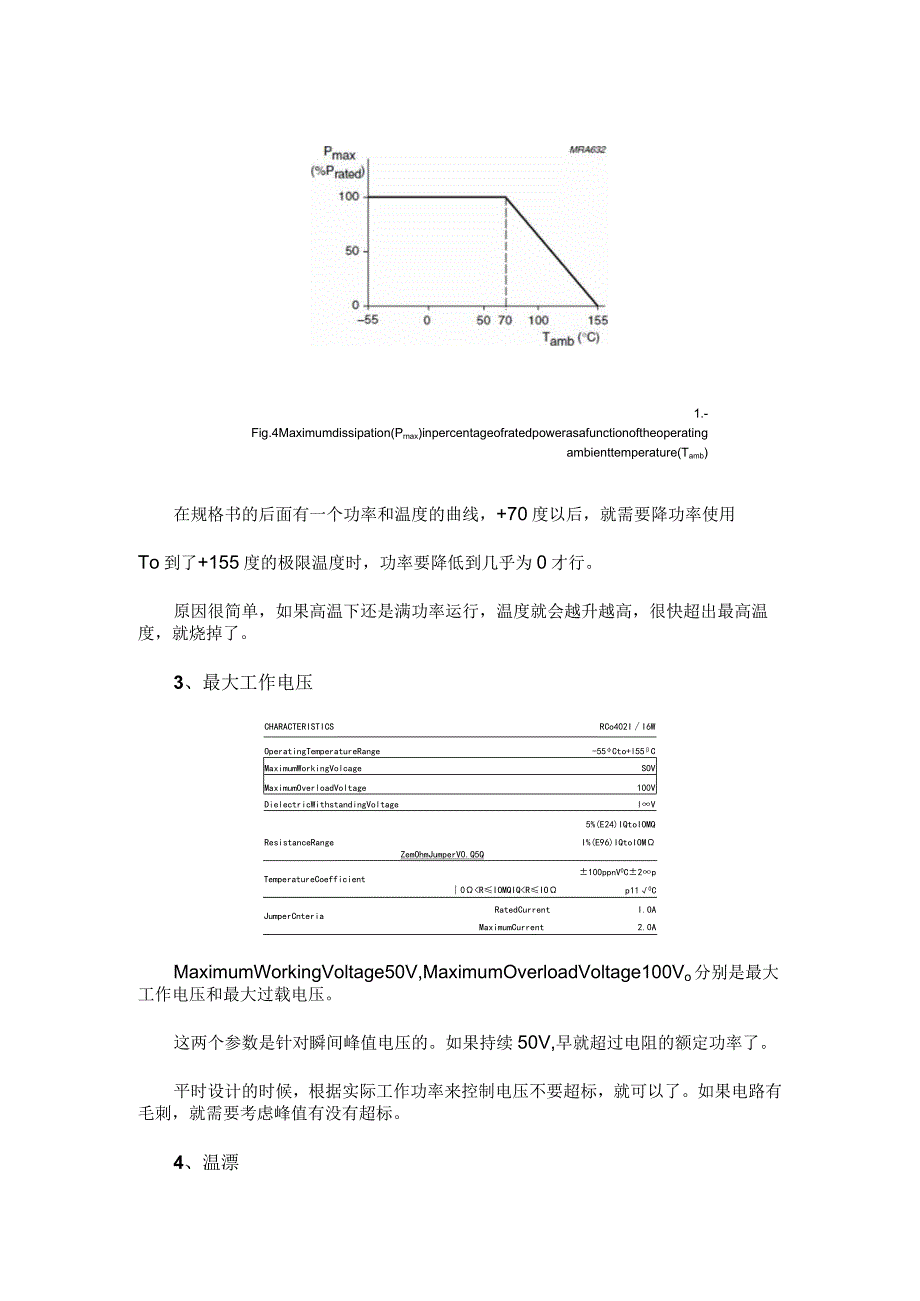

2、edCurrentLOAMaximumCurrent2.0A1/16W(上图右上角),被电阻阻挡的电流,都变成了热量。小小的一个电阻,热量如果不能及时散出去,就会过热、烧断。硬件设计的时候需要计算通过电阻的电流,功率=电流平方X电阻,不能让功率超标了。2、工作温度和高温功率限制OperatingTemperatureRange-55to+155oC,工作温度-55至J+115,但是在实际使用的时候,高温下有功率限制。1.-Fig.4Maximumdissipation(Prnax)inpercentageofratedpowerasafunctionoftheoperatingambientt
3、emperature(Tamb)在规格书的后面有一个功率和温度的曲线,+70度以后,就需要降功率使用To到了+155度的极限温度时,功率要降低到几乎为0才行。原因很简单,如果高温下还是满功率运行,温度就会越升越高,很快超出最高温度,就烧掉了。3、最大工作电压CHARACTERISTICSRCo402II6WOperatingTemperatureRange-55Cto+l55CMaximumWorkingVolcageSOVMaximumOverloadVoltage100VDielectricWithstandingVoltagelV5%(E24)IQtoIOMQResistanceRang

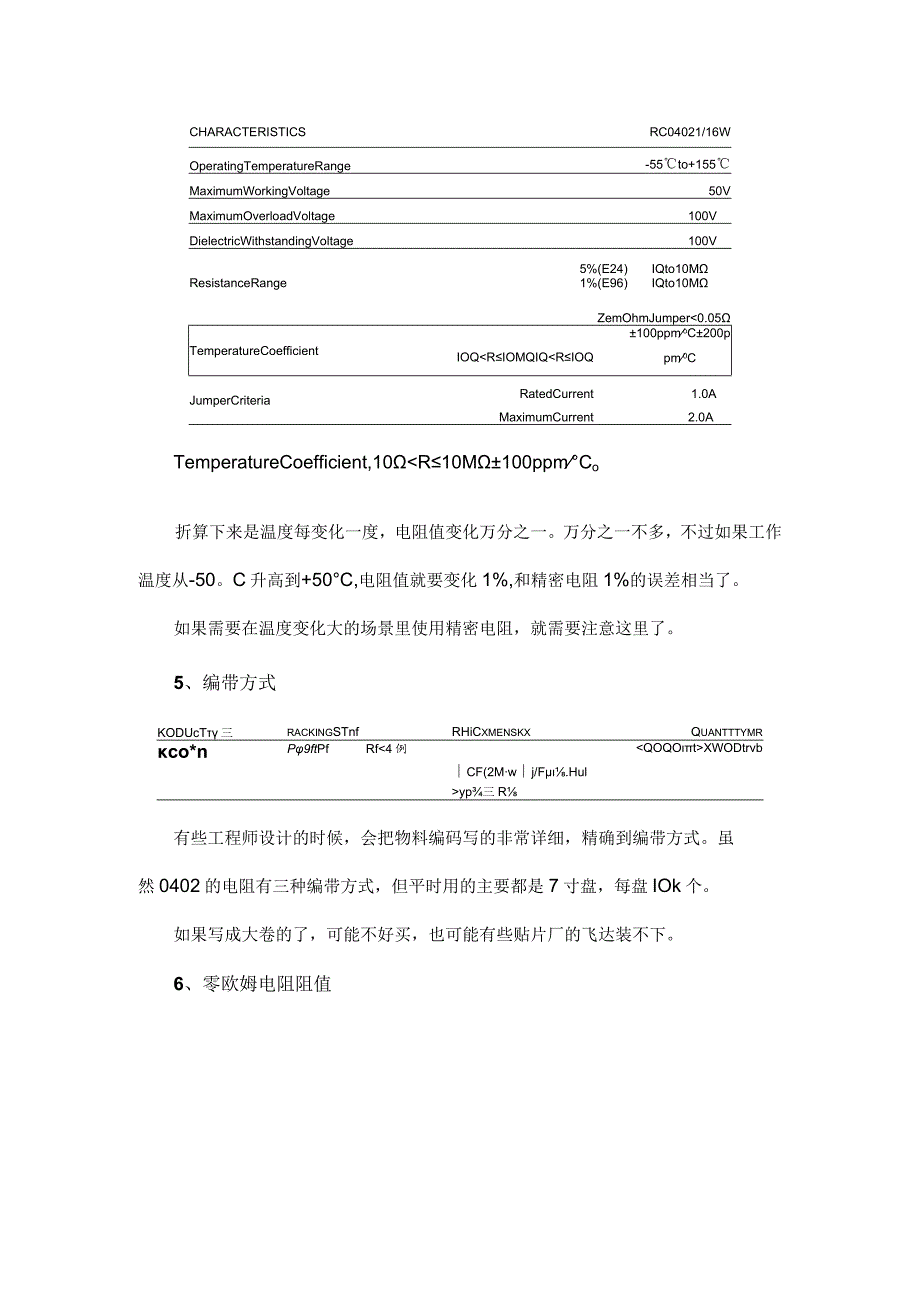

4、eI%(E96)IQtoIOMZemOhmJumperV0.Q5QTemperatureCoefficient0RIOMQIQRIO100ppnV0C2pp110CJumperCnteriaRatedCurrentI.OAMaximumCurrent2.0AMaximumWorkingVoltage50V,MaximumOverloadVoltage100Vo分别是最大工作电压和最大过载电压。这两个参数是针对瞬间峰值电压的。如果持续50V,早就超过电阻的额定功率了。平时设计的时候,根据实际工作功率来控制电压不要超标,就可以了。如果电路有毛刺,就需要考虑峰值有没有超标。4、温漂CHARACTER
5、ISTICSRC04021/16WOperatingTemperatureRange-55to+155MaximumWorkingVoltage50VMaximumOverloadVoltage100VDielectricWithstandingVoltage100V5%(E24)IQto10MResistanceRange1%(E96)IQto10MZemOhmJumper0.05TemperatureCoefficientIOQRIOMQIQRIOQ100ppmoC200ppm0CJumperCriteriaRatedCurrentMaximumCurrent1.0A2.0ATempera
6、tureCoefficient,10R10M100ppmCo折算下来是温度每变化一度,电阻值变化万分之一。万分之一不多,不过如果工作温度从-50。C升高到+50C,电阻值就要变化1%,和精密电阻1%的误差相当了。如果需要在温度变化大的场景里使用精密电阻,就需要注意这里了。5、编带方式KODUcT三rackingSTnfRHiCxmenskxQuantttymrco*nP9ftPfRfyp三RXWODtrvb有些工程师设计的时候,会把物料编码写的非常详细,精确到编带方式。虽然0402的电阻有三种编带方式,但平时用的主要都是7寸盘,每盘IOk个。如果写成大卷的了,可能不好买,也可能有些贴片厂的飞达
7、装不下。6、零欧姆电阻阻值OperatingTemperatureRange-55OCtC+I55MaximumWorkingVoltage50VMaximumOverloadVoltage100VDielectricWithstandingVoltagelV5%(E24)IQtoIOMQResistanceRangeI%(E96)IQtoIOMQZeroOhmJumper0.05QCHARACTERISTICSRC04021/16WTIOQRIOMQ100PPm/CTemperatureCoefficientIQRWOQ200PPm/CjumperCriteriaRatedCurrent1.0AMaximumCurrent2.0AO欧姆电阻,并不是绝对的0欧姆,。这个数没办法计算的,所以误差和功率,都和普通电阻不一样。误差是V0.05Q,功率不计算,只计算通过的电流。0402的0欧姆电阻额定电流是1Ao硬件设计的时候,如果在电源线上串联0欧姆电阻,一定要算清楚电流。
