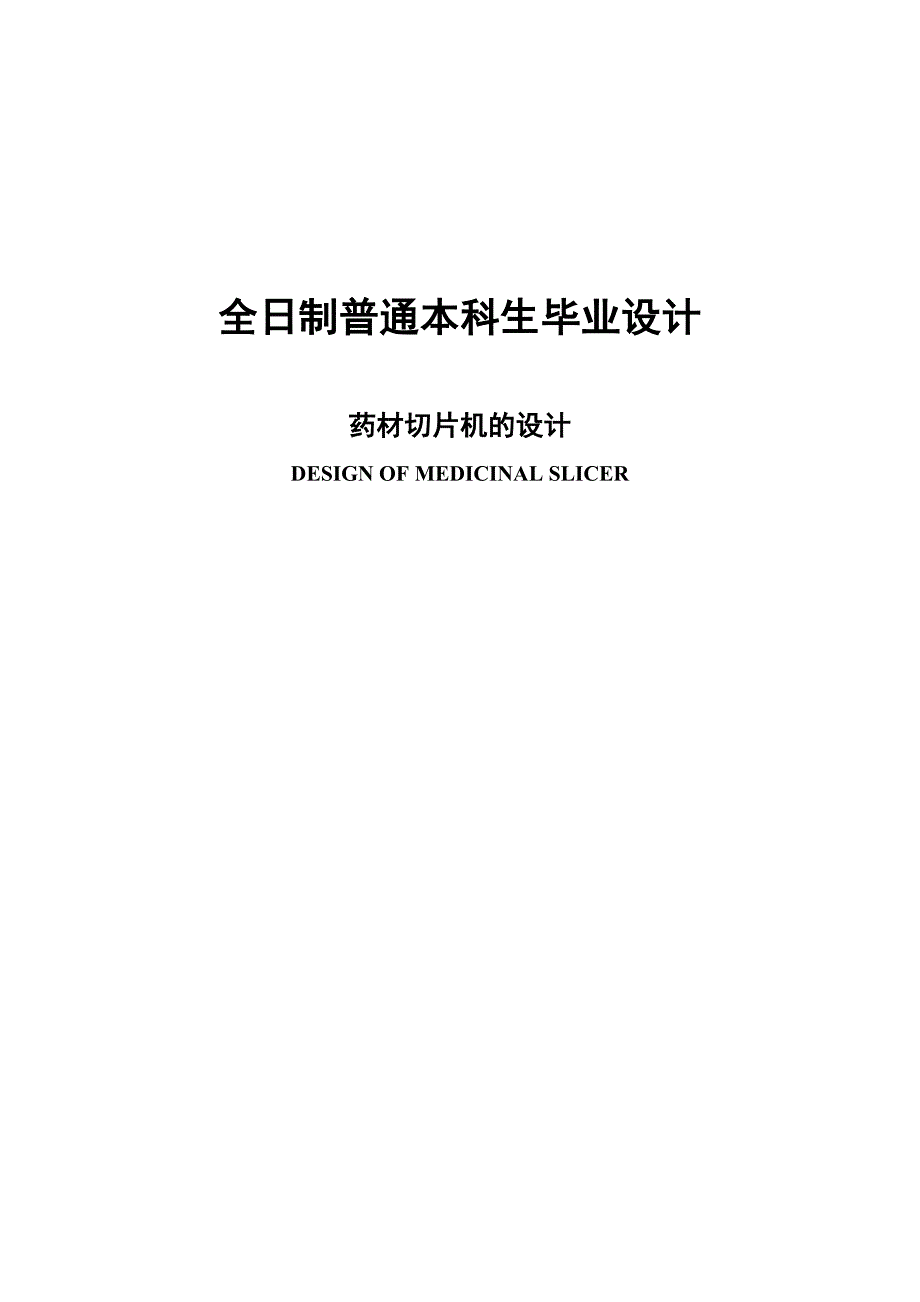

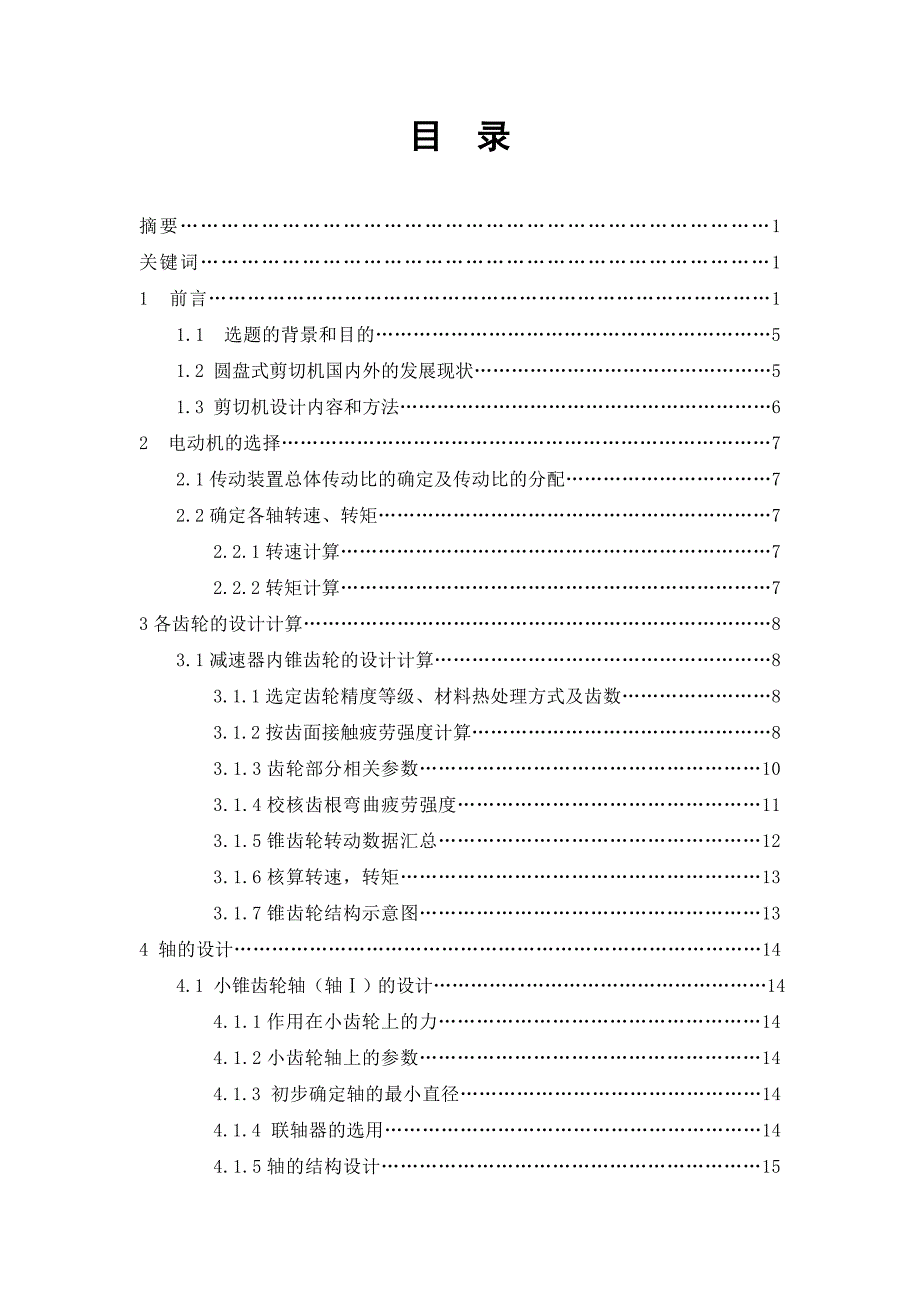

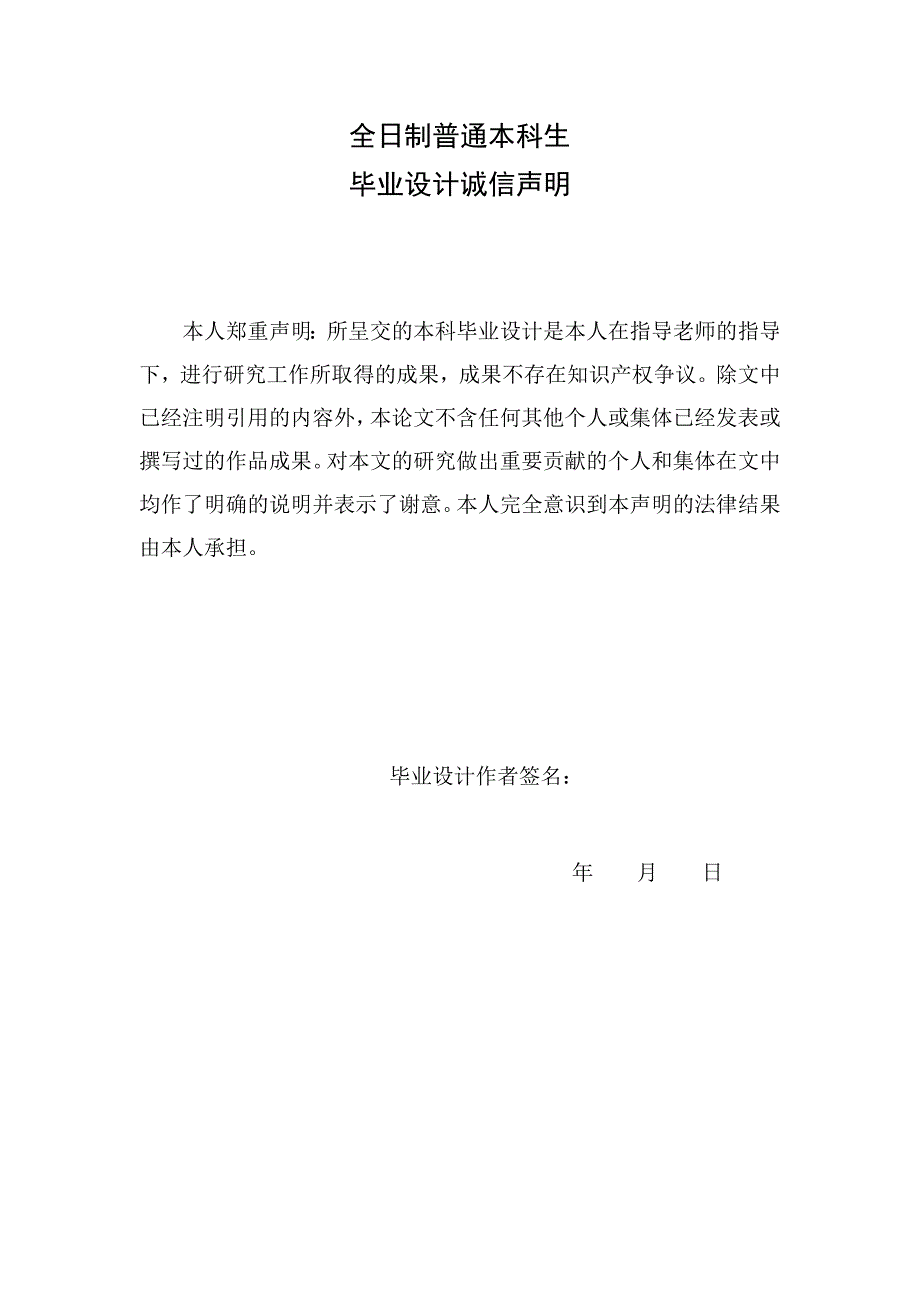

1、 全日制普通本科生毕业设计药材切片机的设计DESIGN OF MEDICINAL SLICER全日制普通本科生毕业设计诚信声明本人郑重声明：所呈交的本科毕业设计是本人在指导老师的指导下，进行研究工作所取得的成果，成果不存在知识产权争议。除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体在文中均作了明确的说明并表示了谢意。本人完全意识到本声明的法律结果由本人承担。 毕业设计作者签名： 年 月 日目 录摘要1关键词11 前言11.1 选题的背景和目的51.2 圆盘式剪切机国内外的发展现状51.3 剪切机设计内容和方法62 电动机
2、的选择72.1传动装置总体传动比的确定及传动比的分配72.2确定各轴转速、转矩72.2.1转速计算72.2.2转矩计算73各齿轮的设计计算83.1减速器内锥齿轮的设计计算83.1.1选定齿轮精度等级、材料热处理方式及齿数83.1.2按齿面接触疲劳强度计算83.1.3齿轮部分相关参数103.1.4校核齿根弯曲疲劳强度113.1.5锥齿轮转动数据汇总123.1.6核算转速，转矩133.1.7锥齿轮结构示意图134 轴的设计144.1 小锥齿轮轴（轴）的设计144.1.1作用在小齿轮上的力144.1.2小齿轮轴上的参数144.1.3 初步确定轴的最小直径144.1.4 联轴器的选用144.1.5轴的
3、结构设计154.1.6求轴上的载荷174.1.7按弯扭合成应力校核轴的强度184.2 大锥齿轮轴（轴）的设计184.2.1作用在大齿轮上的力194.2.2类似轴的设计过程194.2.3轴的结构设计194.2.4求轴上载荷214.2.5 按弯扭矩合成应力校核轴的强度224.2.6 精确校核轴的强度225轴承和键的选择 235.1 轴承的选取 235.2.键的设计和计算256 刀盘刀片设计267 总结 28参考文献29致谢 30药材切片机的设计摘 要：本文以药材加工为背景，针对药材大都收工切片的现状，通过查找大量相关文献资料和观看已有药材切片机产品结构，综合它们的优缺点加以比较，设计出了一种适合药
4、材零售商和批发商的小批量加工，切生产率介于大型切片机和手工加工之间的小型切片机。该药材切片机结构紧凑，重量轻巧，工作过程平稳，价格相对较低，适合大部多数药材加工的需求。关键词：中药饮片；设计；切片机Design on section cutter for medicicanl materials(Oriental Science Technology College of Hunan Agricultural University, Changsha 410128)Abstract:In this paper, the background processing of medicinal he
5、rbs, most call it a day for the medicine section of the status quo, by looking for a large number of related documents and view the product structure has medicinal slicer, integrated to compare their advantages and disadvantages, design a retail and wholesale for medicinal herbs Batch processing of
6、small business, cut between the productivity of large sections between machine and manual processing of small slicer. The medicine slicing machine compact, lightweight, smooth work process, the price is relatively low for most of the needs of most medicinal herbs processing.Key Words:chinese herbal
7、medicine;design;section cutter1.前言1.1 选题的背景和目的剪切机有各种类型，平刃剪、斜刃剪、圆盘剪和飞剪。平刃剪用于剪切方坯，斜刃剪用于剪切板材，而圆盘剪广泛用于纵向剪切厚度小于2030毫米的钢板及薄带钢。而飞剪用于剪切运动着的轧件，其剪刃有平刃、斜刃和圆盘式飞剪。圆盘式剪切机由于刀片是旋转的圆盘，因而可连续纵向剪切运动钢板和带钢。圆盘式剪切机通常设置在精整作业线上用于将运动着的钢板纵向边缘切齐和剪切或者切成窄带钢，根据其用途可分为剪切板边的圆盘剪和剪切带钢的圆盘剪。剪切板边的圆盘剪，每个圆盘刀片均以悬臂的形式固定在单独传动的轴上，刀片的数目为两对。这种圆盘剪
8、用于厚板精整加工线。板卷的横切机组和连续酸洗机组等作业线。剪切带钢的圆盘剪用于板卷的纵切机组，连续退火和渡锌机组等作业线上。将板卷切成窄带钢，作为焊管坯料和车圈的坯料等。这种圆盘剪的刀片数目是多对的，一般刀片都固定在两根公用的运动轴上，也有少数的圆盘刀片是固定在独立的传动轴上的。这次选圆盘式剪切机作为设计题目是在对1700横切机组的调研的背景下进行的。1700横切机组使用多年，其中圆盘剪使用过程中存在一些问题。该厂对该剪切机也进行了多次改造。圆盘剪使用过程中传动系统精度底，径向调整机构和刀片侧向调整精度低，迫切要求更新和改造设计。这次设计的目的就是通过设计对主轴传动系统，刀片侧向调整机构，特别
9、是各个机构中的传动部分进行设计。通过设计过程掌握圆盘剪单体机械设备的设计方法，使所学的理论知识和实际结合起来，提高设计能力，独立分析能力和绘图技术，进行规范化的的训练为今后的工作打下有力的基础。1.2 圆盘式剪切机国内外的发展现状 剪切机有下列几个机构组成：刀盘旋转传动系统，刀盘径向调整和刀片的侧向调整，剪切宽度的调整等。剪切宽度的调整实际上就是对机架的距离调整。早期圆盘式剪切机速度较低，圆盘式剪切机刀片旋转是用电机通过齿轮传动，以及和万向连接轴来实现的。刀盘径向间隙调整用电机通过蜗杆蜗轮传动是偏心套转动来实现的。而刀片侧向间隙是 用手动通过蜗轮传动使刀片轴轴向移动来完成的。圆盘剪后设置碎边剪
10、，将剪切下来的板边剪成碎段送到下面的滑槽中，也可对剪下来的薄板边用卷取机卷起来，然后停车卸卷。为了使切下来的板边的钢板平直，在出圆盘剪时切边应向下弯曲，现在采用上刀片轴相对下刀片轴移动一个不大的距离或者上刀片直径比下刀片直径小一些来实现。分条圆盘剪为了提高工作效率，从而采用了两套机架，轮流使用，整体更换使设备的维修性提高，但投资费用大。1.3 剪切机设计内容和方法1、通过靠工厂调研，了解同类圆盘剪生产中存在的问题，查阅相关资料掌握圆盘剪的发展现状。2、制定圆盘剪设计方案，在认真研究，有创新和改进，方案合理，并进行方案评述。3、进行设计计算，保证机件强度和刚度，计算公式采用要有依据。4、画出总图
11、，部分部件图和零件图，利用计算机绘图。5、对设计中控制系统提出要求，选择润滑方法。6、试车方法和维修技术，保证维修方便。7、对设备进行经济分析和评价，降低设计成本。2电动机的选择其技术数据如下：额定功率：0.75KW，满载转速：1400r/min 。电机所需功率为P=P/=19001.3/10000.759=3.25KW。根据2.2转速转矩计算，电动机轴转矩Td=5.1NM 各转动轴功率P1=0.72KW P2=0.68KW，所以确定Y系列电动机。Y系列三相异步电动机具有国际互换性特点其中，Y系列（IP44）电动机为一般用途全封闭自扇式笼型三相异步电动机，具有防止灰尘铁屑等杂物侵入电电动机内部
12、之特点，B级绝缘，工作环境不超过40C相对湿度不超过95，海拔不超过1000m，额定电压220V，频率50Hz。适用于无特殊要求的机械上。这里即选用此系列电动机。查取电动机参数。比较选择Y系列三项异步电动机在2.2节中求出工作机至少需要功率3.25kW，在不小于此功率前提下，选取额定功率至少4kW的电动机，有如下备选型号Y112M-2，Y112M-4，Y132M1-6，Y160M1-8，其中Y112M-2型磁极少体积小，价格较低，但其转速高会使传动比增大；Y160M1-8型转速低，磁极多，重量大，成本高，这两种电动机不宜在此处选用，通过比较选用Y112M-4-B3型电动机。扭转转矩：2.2，额定转矩：2.32.1传动装置总体传动比的确定及传动比的分配总传动比 2.2确定各轴转速、转矩2.2.1转速计算1) 小锥齿轮轴转速2) 大锥齿轮转速2.2.2转矩计算1) 对电动机轴：2) 对各转动轴：功率： 转矩： 3各齿轮的设计计算3.1减速器内锥齿轮的设计计算3.
