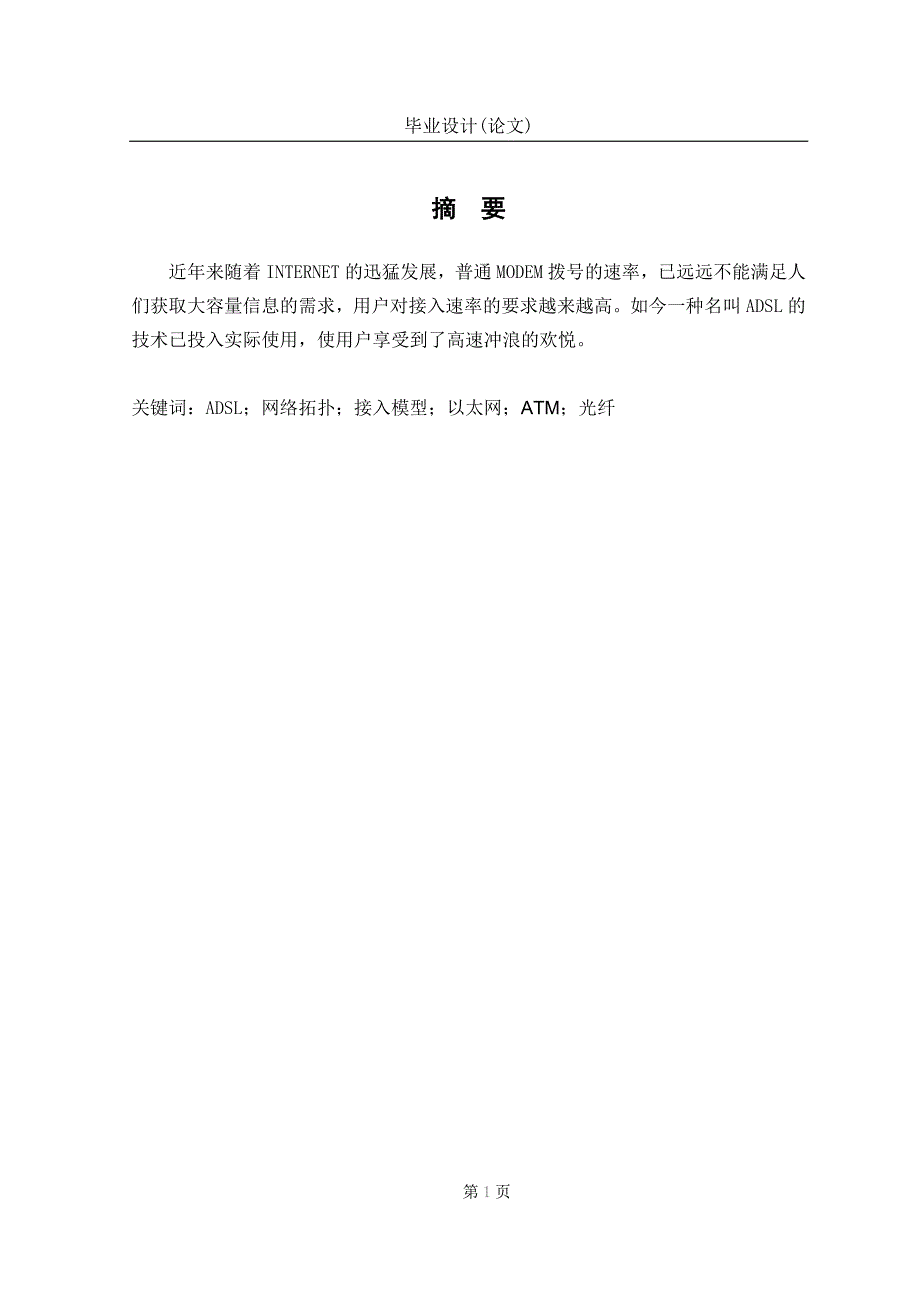

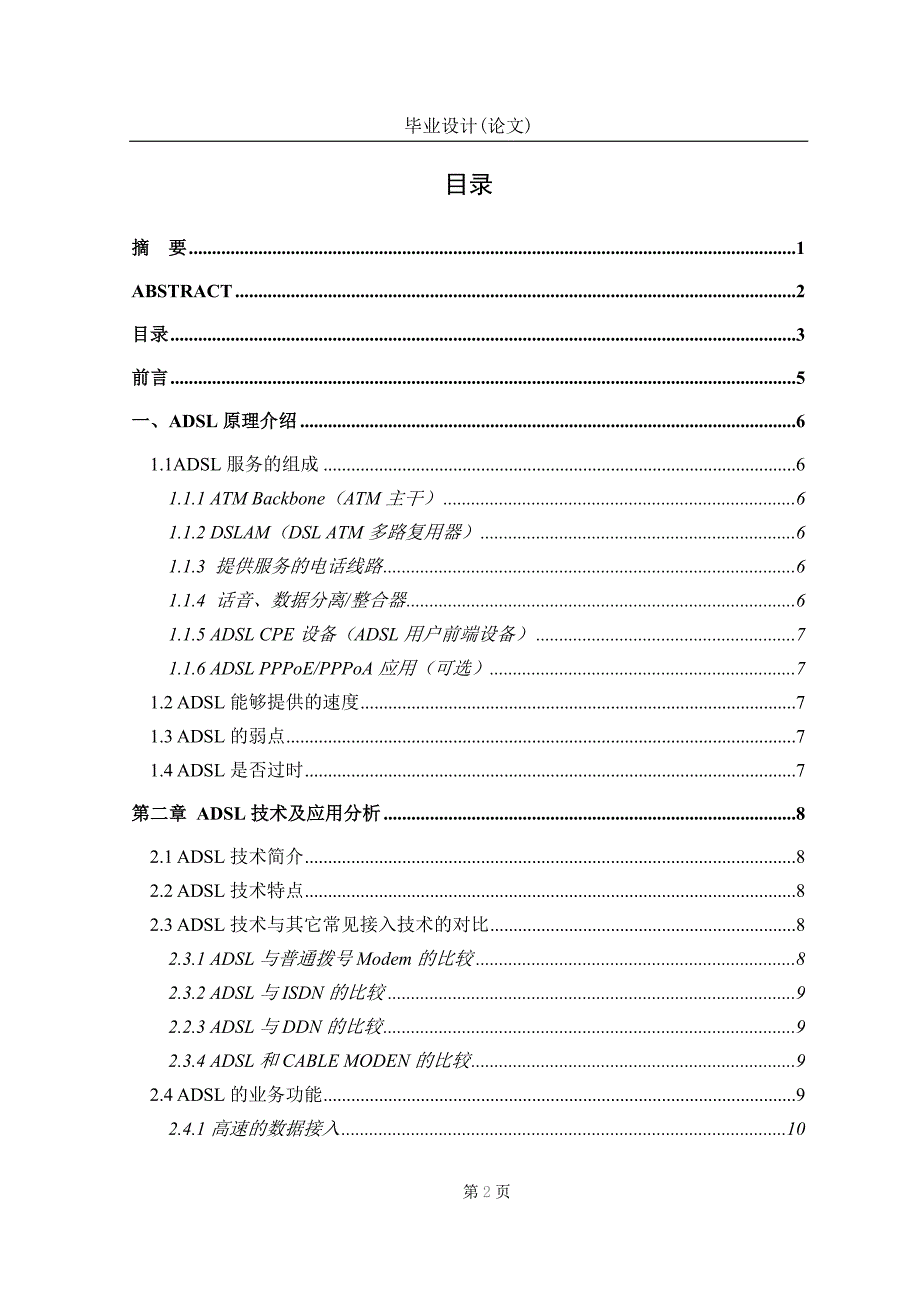

1、毕业设计(论文)摘 要近年来随着INTERNET的迅猛发展，普通MODEM拨号的速率，已远远不能满足人们获取大容量信息的需求，用户对接入速率的要求越来越高。如今一种名叫ADSL的技术已投入实际使用，使用户享受到了高速冲浪的欢悦。关键词：ADSL；网络拓扑；接入模型；以太网；ATM；光纤目录摘 要1ABSTRACT2目录3前言5一、ADSL原理介绍61.1ADSL服务的组成61.1.1 ATM Backbone（ATM主干）61.1.2 DSLAM（DSL ATM多路复用器）61.1.3 提供服务的电话线路61.1.4 话音、数据分离/整合器61.1.5 ADSL CPE设备（ADSL用户前端设
2、备）71.1.6 ADSL PPPoE/PPPoA应用（可选）71.2 ADSL能够提供的速度71.3 ADSL的弱点71.4 ADSL是否过时7第二章 ADSL技术及应用分析82.1 ADSL技术简介82.2 ADSL技术特点82.3 ADSL技术与其它常见接入技术的对比82.3.1 ADSL与普通拨号Modem的比较82.3.2 ADSL与ISDN的比较92.2.3 ADSL与DDN的比较92.3.4 ADSL和CABLE MODEN的比较92.4 ADSL的业务功能92.4.1高速的数据接入102.4.2 视频点播102.4.3 网络互连业务102.4.4 家庭办公102.4.5 远程教

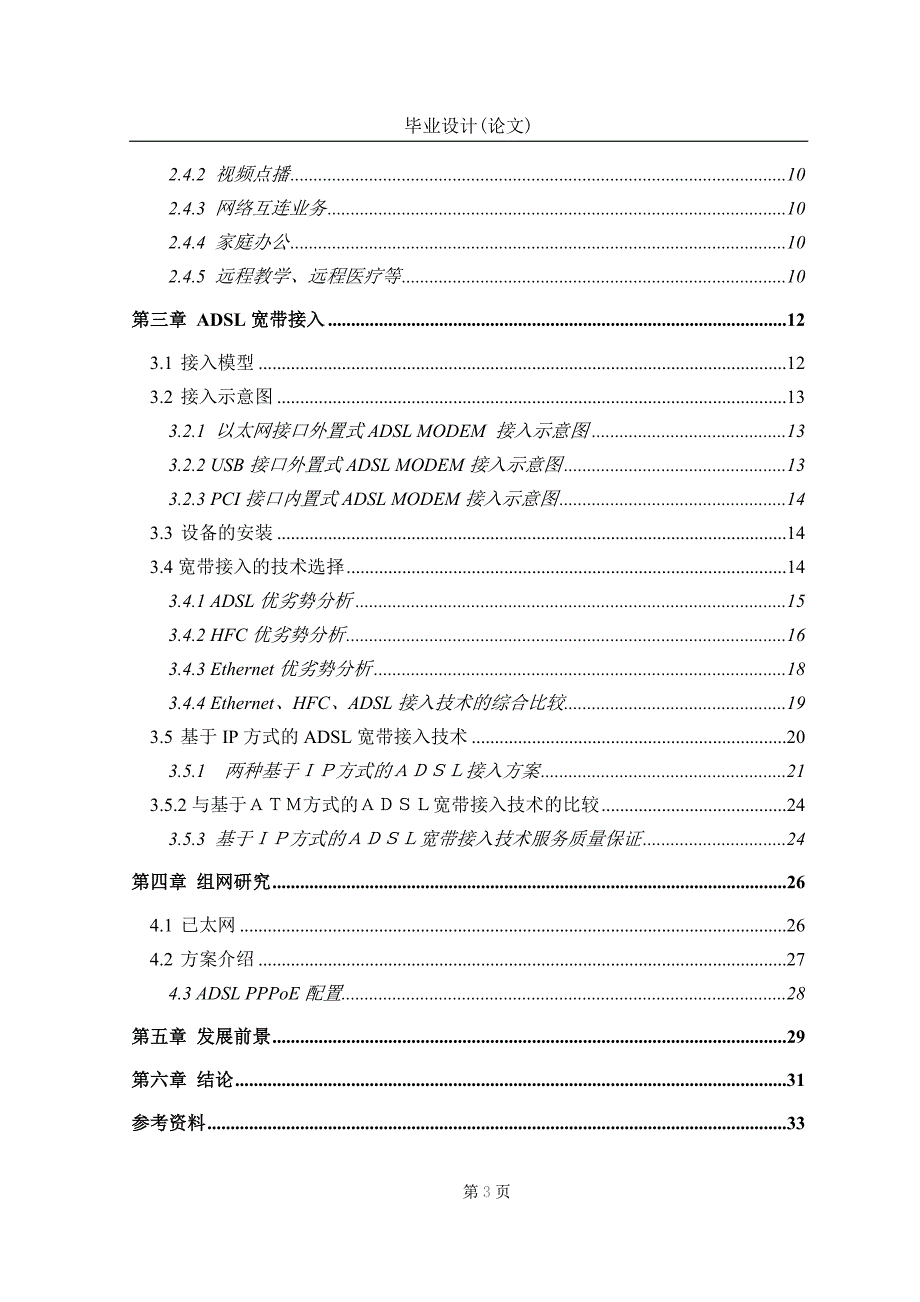

3、学、远程医疗等10第三章 ADSL宽带接入123.1 接入模型123.2 接入示意图133.2.1 以太网接口外置式ADSL MODEM 接入示意图133.2.2 USB接口外置式ADSL MODEM接入示意图133.2.3 PCI接口内置式ADSL MODEM接入示意图143.3 设备的安装143.4宽带接入的技术选择143.4.1 ADSL优劣势分析153.4.2 HFC优劣势分析163.4.3 Ethernet优劣势分析183.4.4 Ethernet、HFC、ADSL接入技术的综合比较193.5 基于IP方式的ADSL宽带接入技术203.5.1两种基于方式的接入方案213.5.2与基于
4、方式的宽带接入技术的比较243.5.3 基于方式的宽带接入技术服务质量保证24第四章 组网研究264.1 已太网264.2 方案介绍274.3 ADSL PPPoE配置28第五章 发展前景29第六章 结论31参考资料33前言随着Internet的飞速发展，为中小企业和住宅用户解决高速接入成了当务之急。同时，用ATM作为Internet骨干网，以ADSL方案接入也顺理成章，使ADSL再度成为电信业关注的焦点，预计我国今年的ADSL市场规模将达到120万线。1989年以来，ADSL走过了一个漫长的发展历程，ADSL研发初期主要是出于视频点播应用的需要，但是并未呈现良好的发展势头。现在，随着Inte
5、rnet的迅猛发展，作为高速Internet接入技术的ADSL，却表现出了越来越明显的优势，成为电信运营商、ISP、网络设备供应商、系统集成商的关注焦点，再次在全球掀起了建设ADSL的热潮。在我国，ADSL的发展动力来自市场和技术两个方面。在市场驱动方面，得益于Internet网络的极速增长。ADSL概念的提出，恰好迎合了市场的需求。同时，用ATM作为Internet骨干网，以ADSL方案接入也顺理成章。在技术发展方面，由于ISDN技术和高速Modem仍基于对称传输，在性能价格比上具有一定劣势，而且速率限制是一个主要的发展障碍。同时，ISDN技术驱动市场的挫折给ADSL技术市场留下极大的发展机
6、会。在未来几年，ADSL技术作为实现宽带接入的解决方案，将具有广阔的应用前景。一、ADSL原理介绍ADSL被称为“非对称数字链路”。之所以称之为非对称，是由于其实现的速率是上行小于1Mbps，下行小于7Mbps。（图1）1.1 ADSL服务的组成1.1.1 ATM Backbone（ATM主干）ISP提供宽带服务的核心主干网络，是所有数据的交汇点。不仅提供高带宽，而且由于ATM自身具有的优越性，使得信道的利用和数据的交换更加有效。 1.1.2 DSLAM（DSL ATM多路复用器）这是提供ADSL服务的局端设备。就类似局端的程控交换机。 1.1.3 提供服务的电话线路目前ADSL服务通过普通模
7、拟电话线提供话音和数据的同时承载服务。曾经有客户问能否将ISDN线路改装成ADSL线路，其实ISDN提供的是数字传输方式，而ADSL必须依靠模拟线路实现。 1.1.4 话音、数据分离/整合器这是一个重要的部分，在局端DSLAM输出ADSL线路时与局端的话音线路通过该设备整合在一条线路传输。到了用户端再通过类似的设备分离，形成一条数据线，一条话音线。 1.1.5 ADSL CPE设备（ADSL用户前端设备）这是由用户自行购买或向局端租用的设备。通常是ADSL Modem或ADSL Router。 1.1.6 ADSL PPPoE/PPPoA应用（可选）根据某些特殊需要，局端开发一些技术使得ADS
8、L线路能够具有普通拨号线路具有的特性，如：用户名/密码、带宽限制、流量控制、优先级、服务质量等。 （图2）1.2 ADSL能够提供的速度从上面的图来看，ADSL线路使用了高于普通话音线路的频率（4400KHZ），最高到了1MHZ。所以最高提供8Mbps的带宽。1.3 ADSL的弱点它容易受干扰，对于线路的要求高，随着线缆长度的增加数据传输质量随之变差。1.4 ADSL是否过时 其实每种技术都有它的适用面，就如同蓝牙技术一样就是适用于10米以内的通讯，而无线局域网适用于更广泛的距离通讯。ADSL作为一种能够在普通电话线上传输的技术本身具有很好的灵活性，也就是每一个电话用户都是ADSL的直接适用者
9、。另外对于家庭用户和中小企业没有必要通过购买10M FTTB的保证带宽接入互联网络，因为10M本身就是虚的，如果是ISP的承诺速率的话，ISP必须在互联网的出口上保证带宽，这个费用不是一般用户可以承受的起的。第二章 ADSL技术及应用分析2.1 ADSL技术简介 ADSL是英文Asymmetrical Digital Subscriber Loop（非对称数字用户环路）的英文缩写，ADSL技术是运行在原有普通电话线上的一种新的高速宽带技术，它利用现有的一对电话铜线，为用户提供上、下行非对称的传输速率（带宽）。非对称主要体现在上行速率（最高640Kbps）和下行速率（最高8Mdps）的非对称性上
10、。上行（从用户到网络）为低速的传输，可达640Kbps；下行（从网络到用户）为高速传输，可达8Mbps。它最初主要是针对视频点播业务开发的，随着技术的发展，逐步成为了一种较方便的宽带接入技术，为电信部门所重视。通过网络电视的机顶盒，可以实现许多以前在低速率下无法实现的网络应用。 2.2 ADSL技术特点 ADSL这种宽带接入技术具有以下特点： 1、可直接利用现有用户电话线，节省投资； 2、可享受超高速的网络服务，为用户提供上、下行不对称的传输带宽。 3、节省费用，上网同时可以打电话，互不影响，而且上网时不需要另交电话费。4、安装简单，不需要另外申请增长率加线路，只需要在普通电话线上加装ADSL
11、MODEM，在电脑上装上网卡即可。2.3 ADSL技术与其它常见接入技术的对比 2.3.1 ADSL与普通拨号Modem的比较比起普通拨号Modem的最高速率56K，ADSL的速率优势是不言而喻的。而且它在同一铜线上分别传送数据和语音信号，数据信号并不通过电话交换机设备，所以在线并不需要拨号，这意味着上网无须缴纳额外的话费。 2.3.2 ADSL与ISDN的比较 二者的相同点是都能够进行语音、数据、图象的综合通信，但ADSL的速率是ISDN的60倍左右。ISDN提供的是2B+D的数据通道，其速率最高可达到144Kbps，接入网络是窄带的ISDN交换网络，而ADSL的下行速率可达8Mbps, 它
12、的语音部分走的是传统的PSTN网，而数据部分则接入宽带ATM平台。 2.2.3 ADSL与DDN的比较ADSL非对称接入方式，上行最高640Kbps，下行最高8Mbps，相对DDN对称性的数据传输更适合现代网络的特点。同时ADSL费用较之DDN要低廉的多，接入方式也较灵活。 2.3.4 ADSL和CABLE MODEN的比较 ADSL在网络拓扑的选择上采用星型拓扑结构，为每个用户提供固定、独占的保证宽带，而且可以保证用户发送数据的安全性，而CABLE MODEM的线路为总线型，一般国外有线电视承诺的10M甚至30M的信道带宽是一群用户共享的，一旦用户数增多，每个用户所分配的带宽就会急剧下降，而
13、且共享型网络拓扑致命的缺陷就是它的安全性，数据传送基于广播机制，同一个信道的每个用户都可以接收到该信道中的数据包。2.4 ADSL的业务功能 应用ADSL技术，能为用户带来以下业务。2.4.1高速的数据接入用户可以通过ADSL宽带接入方式快速地浏览互连网上的各种信息、进行网上交谈、收发电子邮件、网上下载、BBS等等，获得自己需要的信息。 2.4.2 视频点播由于ADSL技术传输的非对称性，特别适合用户对音乐、影视和交互式游戏的点播，可以根据用户自己的需要，任意地对上述业务进行随意控制，而不必象有线电视节目一样受电视台的控制。 2.4.3 网络互连业务ADSL宽带接入方式可以将不同地点的企业网或
14、局域网连接起来，避免了企业分散所带来的麻烦，同时又不影响各用户对互连网的浏览。 2.4.4 家庭办公 随着经济的发展，通信的飞跃发展已经越来越影响着人们的生活工作方式，部分企业的工作人员因为某种原因需要在家里履行自己的工作职责，他将通过高速的接入方式从自己企业信息库中提取所需要的信息，甚至面对面地和同事进行交谈，完成工作任务。 2.4.5 远程教学、远程医疗等随着人们生活水平的提高，人们在家里接受教育和在教育以及得到必要的医疗保证将成为一种时尚，通过宽带的接入方式，你可以获得图文并茂的多媒体信息，或者和老师或医生进行随意交谈。总之，由于ADSL的高带宽，用户可以通过这种接入方式得到所需要的各种信息，不会受到因为带宽不够而带来的困扰，也不会为因为无休止的停留在网上所付出的附加话费而担忧。第三章 ADSL宽带接入3.1 接入模型ADSL的接入模型主要有中央交换局端模块和远端模块组成。（图3） 中央交换局端模块包括在中心位置的ADSL Modem和接入多路复合系统，处于中心位置的ADSL Modem被称为ATUC（ADSL Transmission UnitCentral）。接入多路复合系统中心Modem通常被组合成一个被称作接入节点，也被称作“DSLAM”（DSL Access Multiplexer）。 远端模块由用户A
