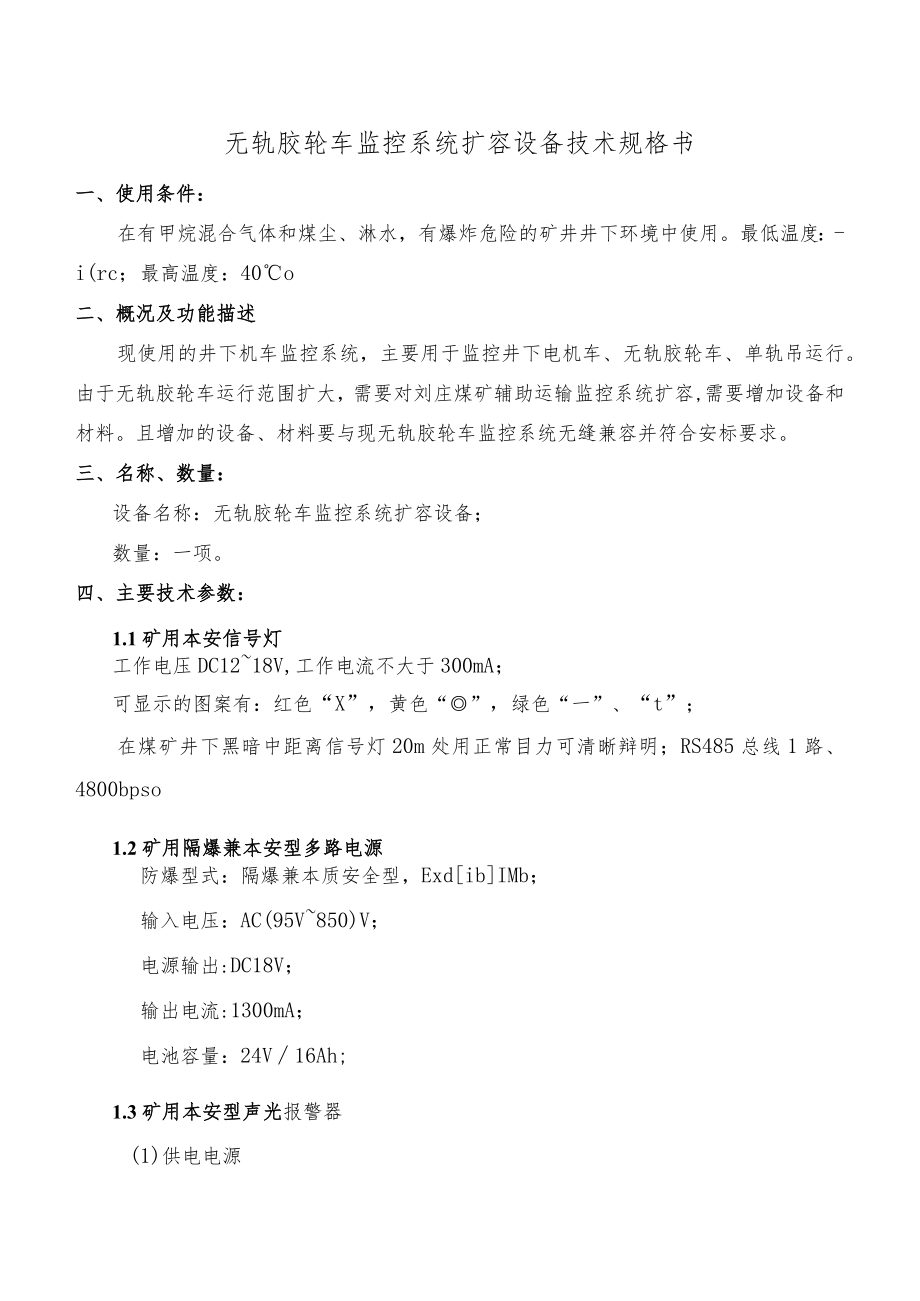

1、无轨胶轮车监控系统扩容设备技术规格书一、使用条件：在有甲烷混合气体和煤尘、淋水，有爆炸危险的矿井井下环境中使用。最低温度：-i(rc；最高温度：40o二、概况及功能描述现使用的井下机车监控系统，主要用于监控井下电机车、无轨胶轮车、单轨吊运行。由于无轨胶轮车运行范围扩大，需要对刘庄煤矿辅助运输监控系统扩容,需要增加设备和材料。且增加的设备、材料要与现无轨胶轮车监控系统无缝兼容并符合安标要求。三、名称、数量：设备名称：无轨胶轮车监控系统扩容设备；数量：一项。四、主要技术参数：1.1矿用本安信号灯工作电压DC1218V,工作电流不大于300mA；可显示的图案有：红色“X”，黄色“”，绿色“一”、“t

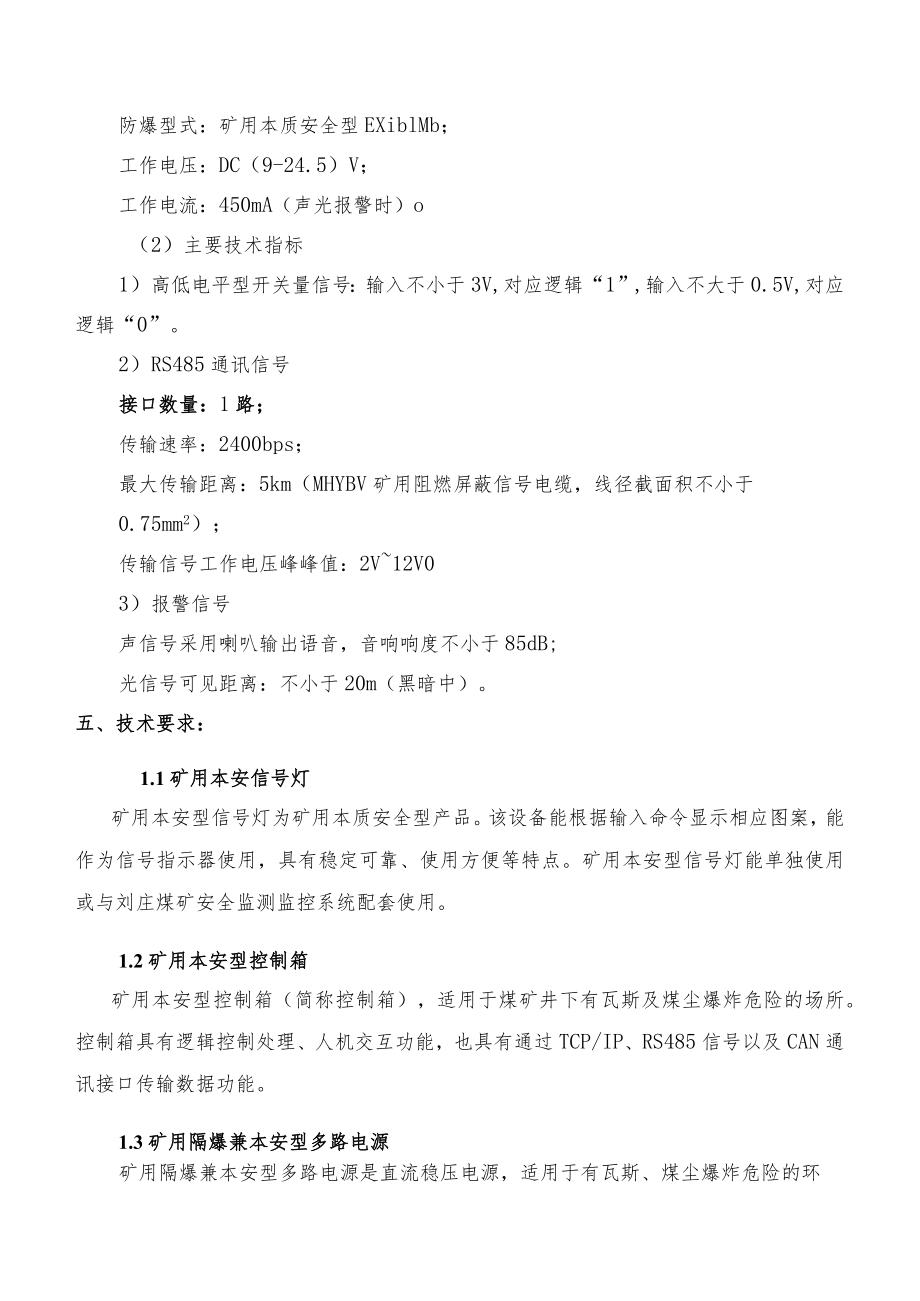

2、”；在煤矿井下黑暗中距离信号灯20m处用正常目力可清晰辩明；RS485总线1路、4800bpso1.2矿用隔爆兼本安型多路电源防爆型式：隔爆兼本质安全型，ExdibIMb；输入电压：AC(95V850)V；电源输出:DC18V；输出电流:1300mA；电池容量：24V16Ah;1.3矿用本安型声光报警器(1)供电电源防爆型式：矿用本质安全型EXiblMb；工作电压：DC（9-24.5）V；工作电流：450mA（声光报警时）o（2）主要技术指标1）高低电平型开关量信号：输入不小于3V,对应逻辑“1”,输入不大于0.5V,对应逻辑“0”。2）RS485通讯信号接口数量：1路；传输速率：2400bp
3、s；最大传输距离：5km（MHYBV矿用阻燃屏蔽信号电缆，线径截面积不小于0.75mm2）；传输信号工作电压峰峰值：2V12V03）报警信号声信号采用喇叭输出语音，音响响度不小于85dB;光信号可见距离：不小于20m（黑暗中）。五、技术要求：1.1矿用本安信号灯矿用本安型信号灯为矿用本质安全型产品。该设备能根据输入命令显示相应图案，能作为信号指示器使用，具有稳定可靠、使用方便等特点。矿用本安型信号灯能单独使用或与刘庄煤矿安全监测监控系统配套使用。1.2矿用本安型控制箱矿用本安型控制箱（简称控制箱），适用于煤矿井下有瓦斯及煤尘爆炸危险的场所。控制箱具有逻辑控制处理、人机交互功能，也具有通过TCP

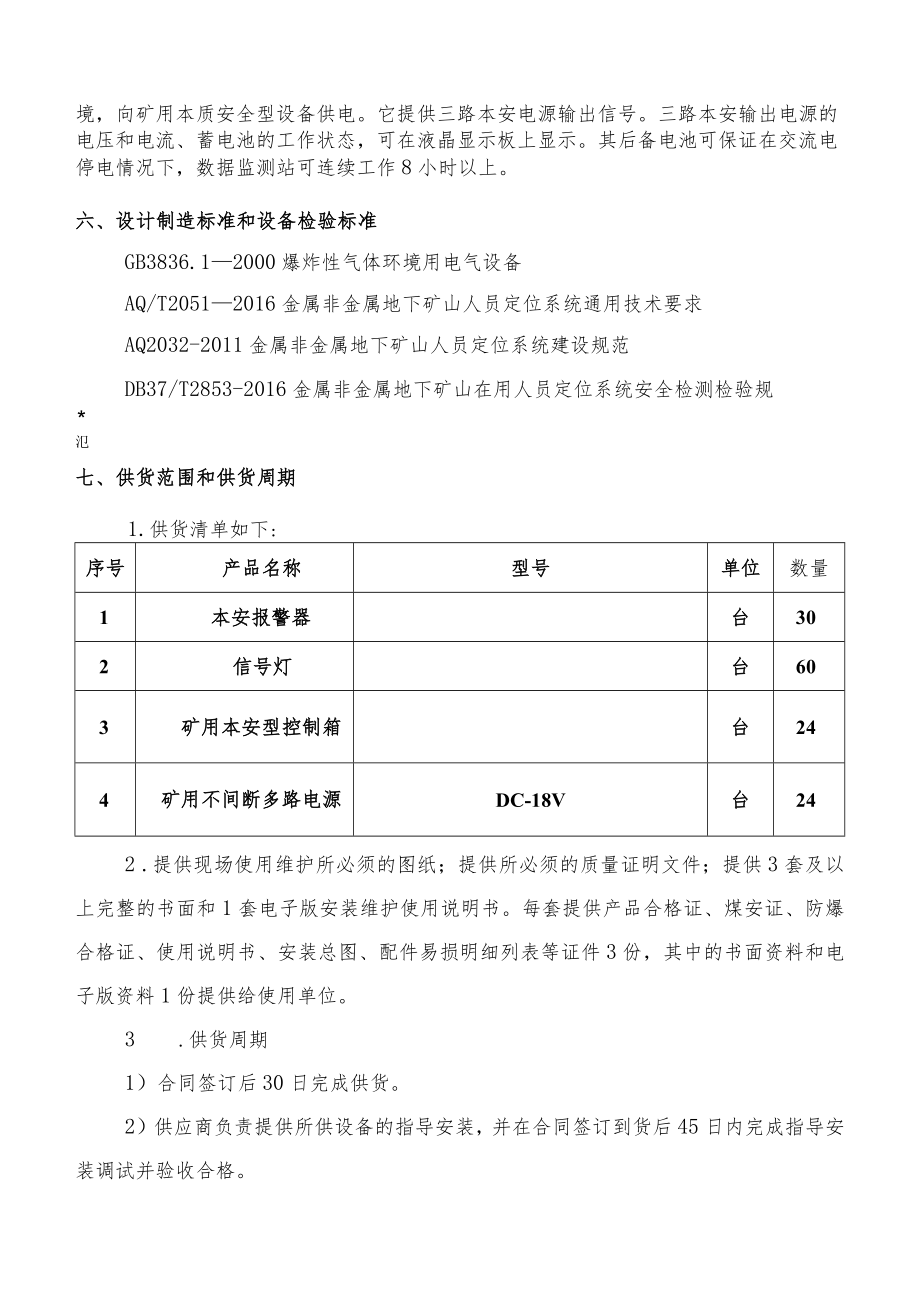

4、/IP、RS485信号以及CAN通讯接口传输数据功能。1.3矿用隔爆兼本安型多路电源矿用隔爆兼本安型多路电源是直流稳压电源，适用于有瓦斯、煤尘爆炸危险的环境，向矿用本质安全型设备供电。它提供三路本安电源输出信号。三路本安输出电源的电压和电流、蓄电池的工作状态，可在液晶显示板上显示。其后备电池可保证在交流电停电情况下，数据监测站可连续工作8小时以上。六、设计制造标准和设备检验标准GB3836.12000爆炸性气体环境用电气设备AQ/T20512016金属非金属地下矿山人员定位系统通用技术要求AQ2032-2011金属非金属地下矿山人员定位系统建设规范DB37/T2853-2016金属非金属地下矿
5、山在用人员定位系统安全检测检验规*氾七、供货范围和供货周期1.供货清单如下:序号产品名称型号单位数量1本安报警器台302信号灯台603矿用本安型控制箱台244矿用不间断多路电源DC-18V台242 .提供现场使用维护所必须的图纸；提供所必须的质量证明文件；提供3套及以上完整的书面和1套电子版安装维护使用说明书。每套提供产品合格证、煤安证、防爆合格证、使用说明书、安装总图、配件易损明细列表等证件3份，其中的书面资料和电子版资料1份提供给使用单位。3 .供货周期1）合同签订后30日完成供货。2）供应商负责提供所供设备的指导安装，并在合同签订到货后45日内完成指导安装调试并验收合格。八、质保：要求整机质保期设备到货验收合格后不低于24个月（其它有特殊三包要求设备应根据三包要求另行规定）。在质量保证期内，对于非买方原因造成的故障，供应商负责免费提供维修或更换服务，协助用户解决有关技术问题及技术培训，指导用户对出厂设备进行安装调试。并提供终身技术服务。
