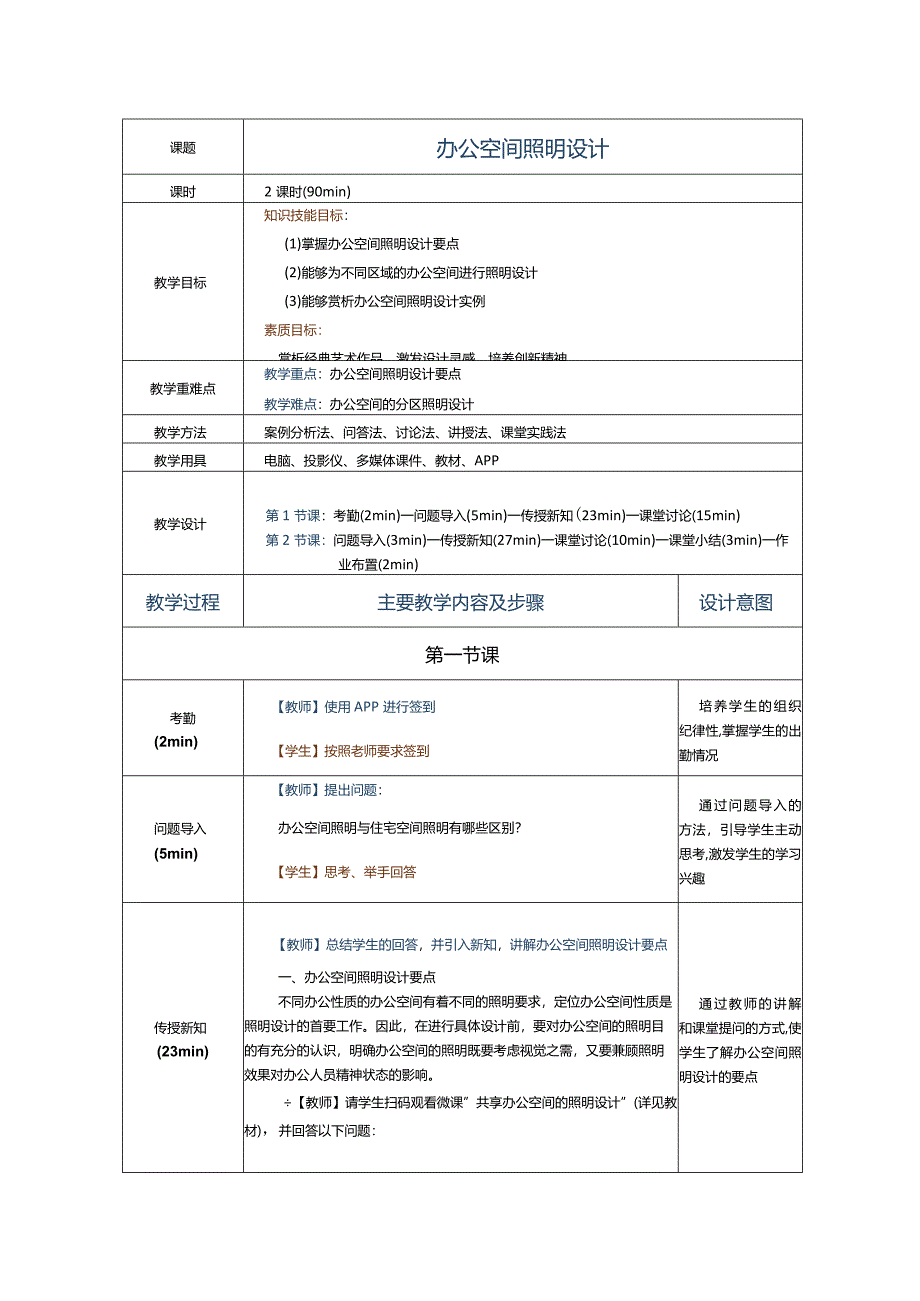

1、课题办公空间照明设计课时2课时(90min)教学目标知识技能目标：(1)掌握办公空间照明设计要点(2)能够为不同区域的办公空间进行照明设计(3)能够赏析办公空间照明设计实例素质目标：赏析经典艺术作品，激发设计灵感，培养创新精神教学重难点教学重点：办公空间照明设计要点教学难点：办公空间的分区照明设计教学方法案例分析法、问答法、讨论法、讲授法、课堂实践法教学用具电脑、投影仪、多媒体课件、教材、APP教学设计第1节课：考勤(2min)一问题导入(5min)一传授新知(23min)一课堂讨论(15min)第2节课：问题导入(3min)一传授新知(27min)一课堂讨论(10min)一课堂小结(3min
2、)一作业布置(2min)教学过程主要教学内容及步骤设计意图第一节课考勤(2min)【教师】使用APP进行签到【学生】按照老师要求签到培养学生的组织纪律性,掌握学生的出勤情况问题导入(5min)【教师】提出问题：办公空间照明与住宅空间照明有哪些区别？【学生】思考、举手回答通过问题导入的方法，引导学生主动思考,激发学生的学习兴趣传授新知(23min)【教师】总结学生的回答，并引入新知，讲解办公空间照明设计要点一、办公空间照明设计要点不同办公性质的办公空间有着不同的照明要求，定位办公空间性质是照明设计的首要工作。因此，在进行具体设计前，要对办公空间的照明目的有充分的认识，明确办公空间的照明既要考虑视

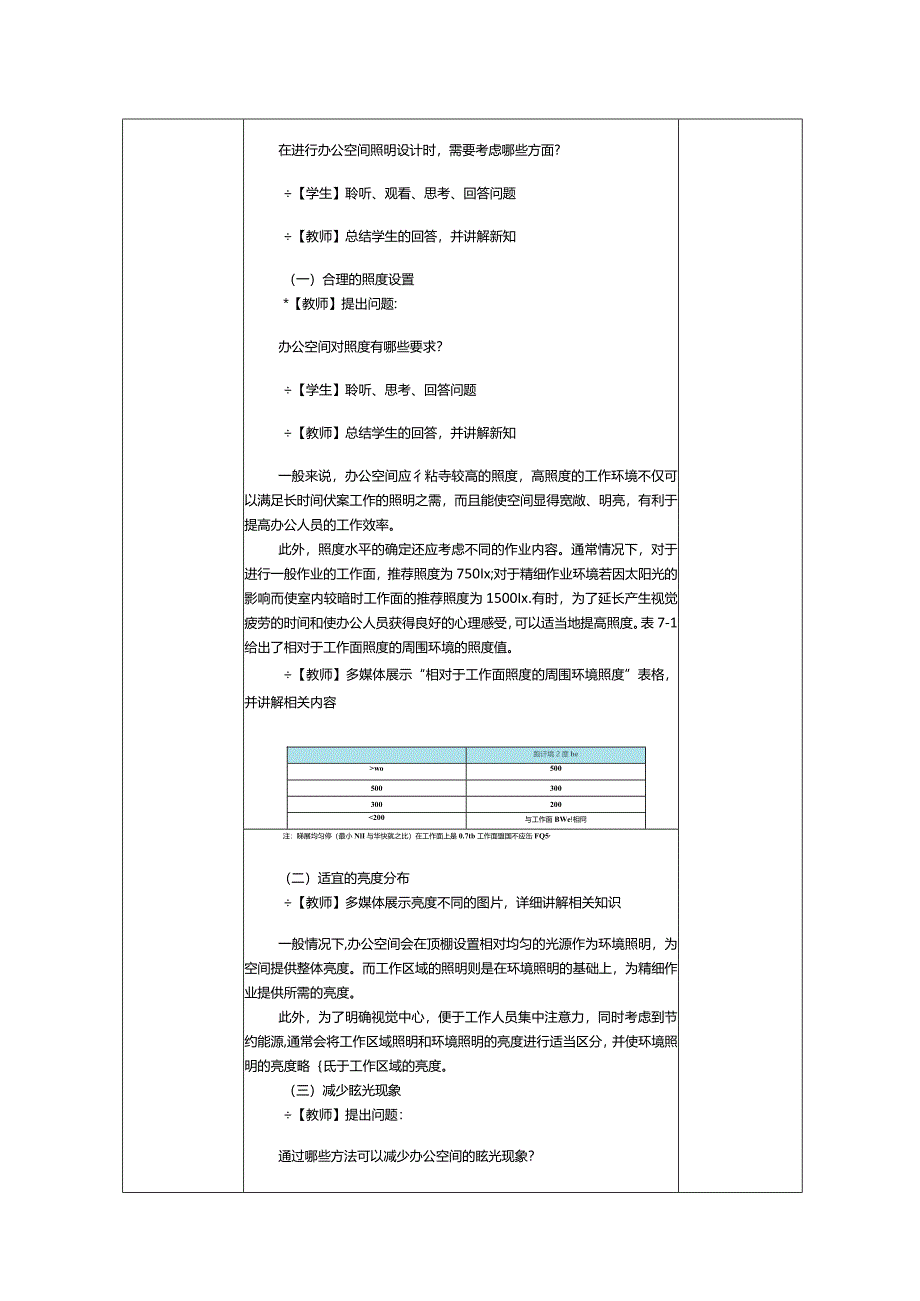

3、觉之需，又要兼顾照明效果对办公人员精神状态的影响。【教师】请学生扫码观看微课”共享办公空间的照明设计”(详见教材)，并回答以下问题：通过教师的讲解和课堂提问的方式,使学生了解办公空间照明设计的要点在进行办公空间照明设计时，需要考虑哪些方面?【学生】聆听、观看、思考、回答问题【教师】总结学生的回答，并讲解新知（一）合理的照度设置*【教师】提出问题:办公空间对照度有哪些要求？【学生】聆听、思考、回答问题【教师】总结学生的回答，并讲解新知一般来说，办公空间应彳粘寺较高的照度，高照度的工作环境不仅可以满足长时间伏案工作的照明之需，而且能使空间显得宽敞、明亮，有利于提高办公人员的工作效率。此外，照度水平
4、的确定还应考虑不同的作业内容。通常情况下，对于进行一般作业的工作面，推荐照度为750Ix;对于精细作业环境若因太阳光的影响而使室内较暗时工作面的推荐照度为1500Ix.有时，为了延长产生视觉疲劳的时间和使办公人员获得良好的心理感受，可以适当地提高照度。表7-1给出了相对于工作面照度的周围环境的照度值。【教师】多媒体展示“相对于工作面照度的周围环境照度”表格，并讲解相关内容跑讦境2度bewo500500300300200200与工作面BWe!相冏注：睇展均匀停（最小NlI与华快就之比）在工作面上是0.7tb工作面盟国不应缶FQ5（二）适宜的亮度分布【教师】多媒体展示亮度不同的图片，详细讲解相关知

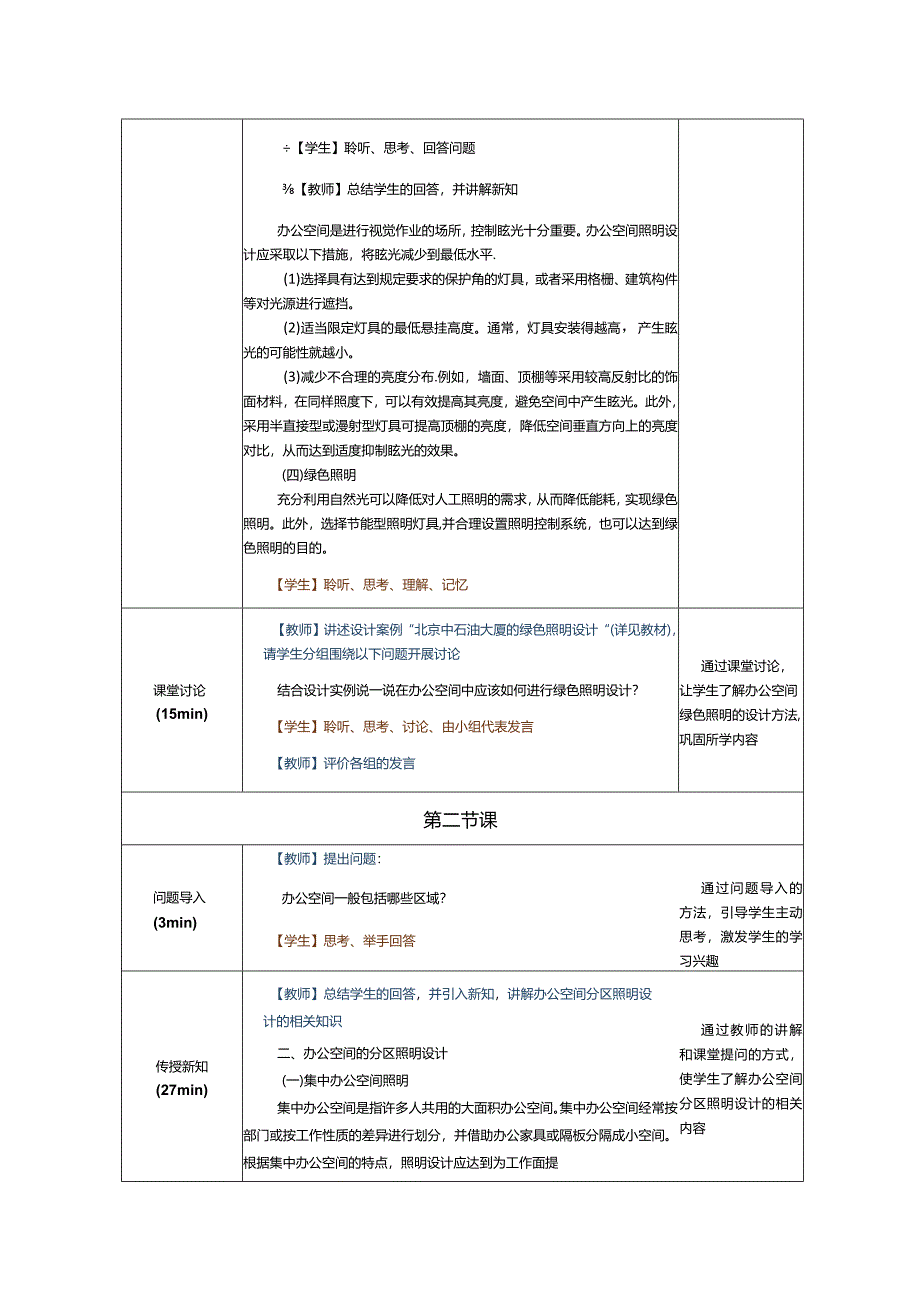

5、识一般情况下,办公空间会在顶棚设置相对均匀的光源作为环境照明，为空间提供整体亮度。而工作区域的照明则是在环境照明的基础上，为精细作业提供所需的亮度。此外，为了明确视觉中心，便于工作人员集中注意力，同时考虑到节约能源,通常会将工作区域照明和环境照明的亮度进行适当区分，并使环境照明的亮度略氐于工作区域的亮度。（三）减少眩光现象【教师】提出问题：通过哪些方法可以减少办公空间的眩光现象？【学生】聆听、思考、回答问题【教师】总结学生的回答，并讲解新知办公空间是进行视觉作业的场所，控制眩光十分重要。办公空间照明设计应采取以下措施，将眩光减少到最低水平.(1)选择具有达到规定要求的保护角的灯具，或者采用格栅
6、、建筑构件等对光源进行遮挡。(2)适当限定灯具的最低悬挂高度。通常，灯具安装得越高，产生眩光的可能性就越小。(3)减少不合理的亮度分布.例如，墙面、顶棚等采用较高反射比的饰面材料，在同样照度下，可以有效提高其亮度，避免空间中产生眩光。此外，采用半直接型或漫射型灯具可提高顶棚的亮度，降低空间垂直方向上的亮度对比，从而达到适度抑制眩光的效果。(四)绿色照明充分利用自然光可以降低对人工照明的需求，从而降低能耗，实现绿色照明。此外，选择节能型照明灯具,并合理设置照明控制系统，也可以达到绿色照明的目的。【学生】聆听、思考、理解、记忆课堂讨论(15min)【教师】讲述设计案例“北京中石油大厦的绿色照明设计
7、“(详见教材)，请学生分组围绕以下问题开展讨论结合设计实例说一说在办公空间中应该如何进行绿色照明设计？【学生】聆听、思考、讨论、由小组代表发言【教师】评价各组的发言通过课堂讨论，让学生了解办公空间绿色照明的设计方法,巩固所学内容第二节课问题导入(3min)【教师】提出问题：办公空间一般包括哪些区域？【学生】思考、举手回答通过问题导入的方法，引导学生主动思考，激发学生的学习兴趣传授新知(27min)【教师】总结学生的回答，并引入新知，讲解办公空间分区照明设计的相关知识二、办公空间的分区照明设计(一)集中办公空间照明集中办公空间是指许多人共用的大面积办公空间。集中办公空间经常按部门或按工作性质的差
8、异进行划分，并借助办公家具或隔板分隔成小空间。根据集中办公空间的特点，照明设计应达到为工作面提通过教师的讲解和课堂提问的方式，使学生了解办公空间分区照明设计的相关内容供均匀照度和适宜亮度分布的要求。通常情况下,集中办公空间的工作区域照度水平应在5001000Ix之间，照度均匀度应大于08;应选择色温在35004100K之间的光源，且显色指数Ra应大于80【教师】多媒体展示集中办公空间一般照明和局部照明设计的图片（详见教材），并提出以下问题：集中办公空间照明通常采用哪些照明方式?这些方式各有什么优势？【学生】聆听、观察、思考、回答问题【教师】总结学生的回答，并讲解新知集中办公空间照明通常包括一般
9、照明和局部照明。一般照明主要为空间提供整体亮度，普通办公空间通常采用格栅灯或具有二次漫反射的专业办公照明灯具，其形式有嵌入式和悬吊式两种，光源通常采用荧光灯。高档集中办公空间还可以选择反光灯槽、发光顶棚等照明方式，更大限度地减少眩光。集中办公空间的局部照明主要是对工作面的照明，当一般照明能够满足工作面的照度要求时，则无需设置局部照明。局部照明要求光线柔和、亮度适中，可选用悬吊式漫反射灯具或台灯等。为了对办公区姗口通行区域进行一定的空间界定，同时也为形成一定差别的光亮度，可以采用分区一般照明方式，使通行区域与办公区域有不同的亮度分布。一般来说，通行区域对眩光的要求可以适当降低，但要考虑灯具眩光对
10、就近办公区的影响。（二）个人办公空间照明【教师】多媒体展示个人办公室的不同功能区域采用不同的局部照明设计的图片（详见教材），详细讲解相关知识个人办公空间是个人独自使用的独立办公空间，如经理办公室、主管办公室等，具有一定的抗干扰性和私密性.个人办公空间功能设置的差别应根据使用者的职务、企业性质、装修标准而定。通常情况下应具有工作区和接待区（兼休息区），空间较大的个人办公室可另设休息区、休闲区等功能区域。对于空间较大的个人办公室来说，照明设计既要保证工作区域具有较高的照明质量，又要有一定的装饰效果和艺术氛围。个人办公空间照明主要强调整体照明的组织形式、各功能区域的照度设置、空间的整体亮度分布、照明
11、灯具的光效果搭配及灯具的装饰性等问题。因此，个人办公空间通常采用混合照明方式。一般来说，个人办公空间对一般照明的要求不高，通常会选择使用暖白色光源的筒灯，主要用于环境照明。局部照明是设计的重点，应针对不同的功能进行设计.工作区域是个人办公室的主要区域，该区域照明灯具的选择应根据装修风格、照明效果需要及使用者的审美而定，通常可采用发光顶棚、反光灯槽、吸顶灯、吊灯等两两结合的形式，使亮度均匀分布，减少眩光，同时还可获得丰富的视觉效果。（详见教材）（三）会议空间照明【教师】提出问题：会议空间照明与集中办公空间照明在设计上有哪些区别？【学生】聆听、思考、回答问题【教师】总结学生的回答，并讲解新知会议空
12、间是工作人员交流、讨论、沟通和开会的空间。会议桌是会议空间的重点区域，因此，在进行照明设计时，应保证会议桌面的照度均匀，同时还要保证与会者的面部有足够的照度，使与会者相互之间能够看清对方的神情。会议桌周围的区域通常采用一般照明方式，起到环境照明和氛围营造的作用。此外，还要注意会议空间中的视频、投影仪、黑板、展板等区域的照明。例如，会议室若设有视频系统，播放视频时需要在较低亮度的空间内才能达到清晰的效果，这便对参会人员的记录工作造成不便。因此，通过对会议桌进行局部照明，既满足书写之需，又不会对视频播放效果产生很大影响。（四）公共区域照明【教师】多媒体展示“不同公共区域的照明设计”图片（详见教材）
13、，详细讲解相关知识办公空间的公共区域包括入口及大厅、接待前台、等候区、休闲区、电梯间、楼梯间、走廊等。公共区域照明设计应符合相应的照明质量要求，同时还要对光环境进行一定的艺术处理，以展示企业的风格和性质。通常情况下，公共区域照明的总体照度水平应在150300IX之间，为此可选择色温在27006500K之间的光源，显色指数Ra应大于80此外，由于公共空间通常还会进行一定的装饰，灯具的形式和布光效果具有一定的复杂性，因此不强调照度的均匀性，但应注意空间亮度的明显变化会让人产生视觉不适。总体而言，办公空间公共区域的照明方式较为灵活，灯具类型及布置方式有较大的选择空间，可根据区域的功能和装修风格进行合
14、理皈三、办公空间照明设计实例北京墨臣建筑设计事务所位于一条古旧简朴的老街，事务所的办公楼是一座建于20世纪80年代的灰色艰。为了保留原街道古旧的韵味，墨臣在原建筑的基础上，结合现代办公空间的需要，进行了空间改造。同时，对办公空间的光环境做了充分而细腻的设计，使人们在这里能够获得优质的视觉体验。1 .入口和前厅【教师】多媒体展示“入户和前厅”的图片（详见教材），详细讲解相关内容墨臣保留了原建筑的大门，并用具有朦胧效果的鱼鳞穿孔金属板做幕墙，沿着门洞内表面建造了一个新大门，与原大门相嵌。这种鱼鳞状的网眼一方面可以阻隔强烈的日光，另一方面又让阳光沿一定的入射角照进大厅，使大厅充满柔和的自然光。（详见
