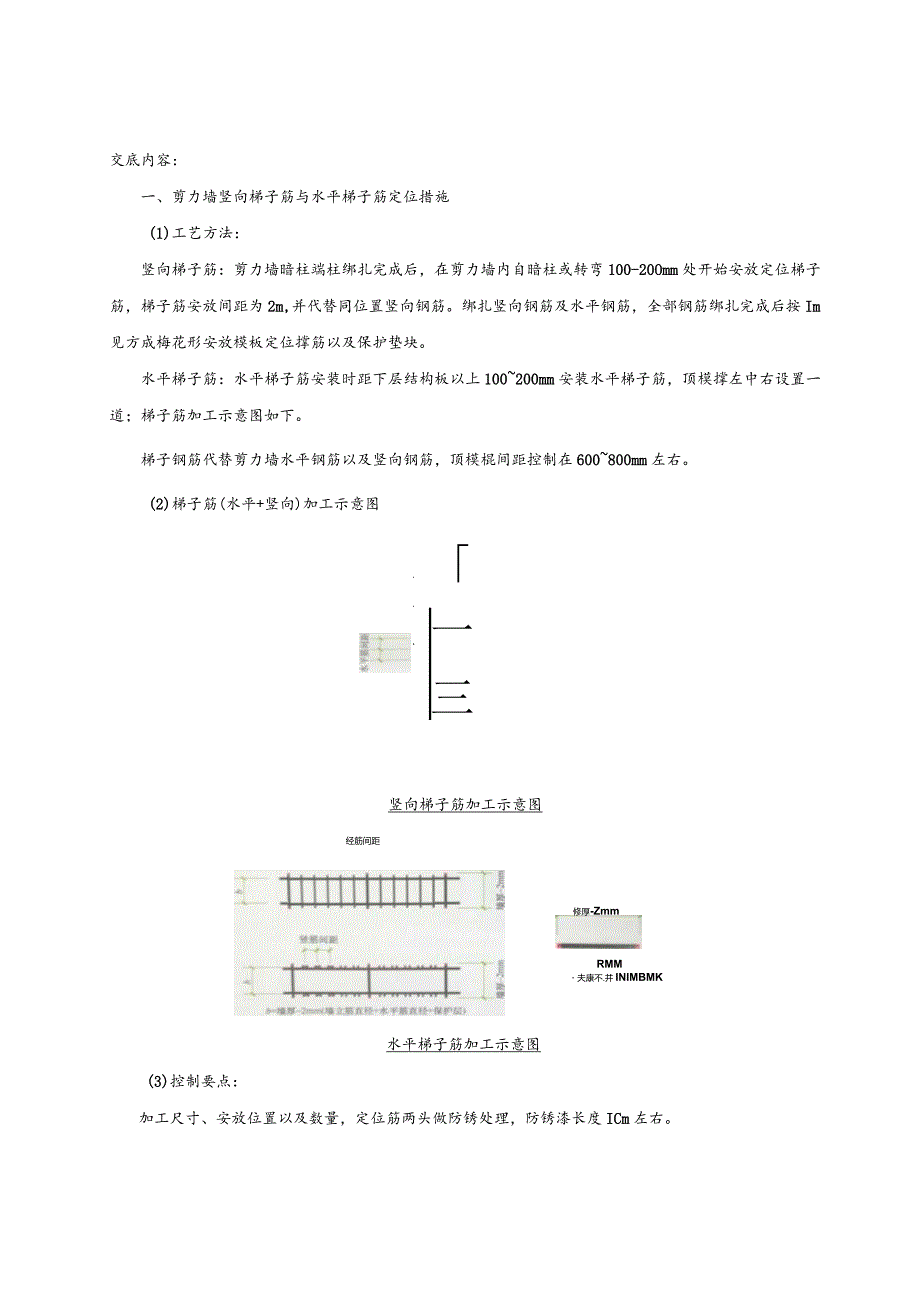

1、交底内容：一、剪力墙竖向梯子筋与水平梯子筋定位措施(1)工艺方法：竖向梯子筋：剪力墙暗柱端柱绑扎完成后，在剪力墙内自暗柱或转弯100-20Omm处开始安放定位梯子筋，梯子筋安放间距为2m,并代替同位置竖向钢筋。绑扎竖向钢筋及水平钢筋，全部钢筋绑扎完成后按Im见方成梅花形安放模板定位撑筋以及保护垫块。水平梯子筋：水平梯子筋安装时距下层结构板以上100200mm安装水平梯子筋，顶模撑左中右设置一道；梯子筋加工示意图如下。梯子钢筋代替剪力墙水平钢筋以及竖向钢筋，顶模棍间距控制在600800mm左右。(2)梯子筋(水平+竖向)加工示意图一三二一甘竖向梯子筋加工示意图经筋间距修厚-ZmmRMM夫康不.并

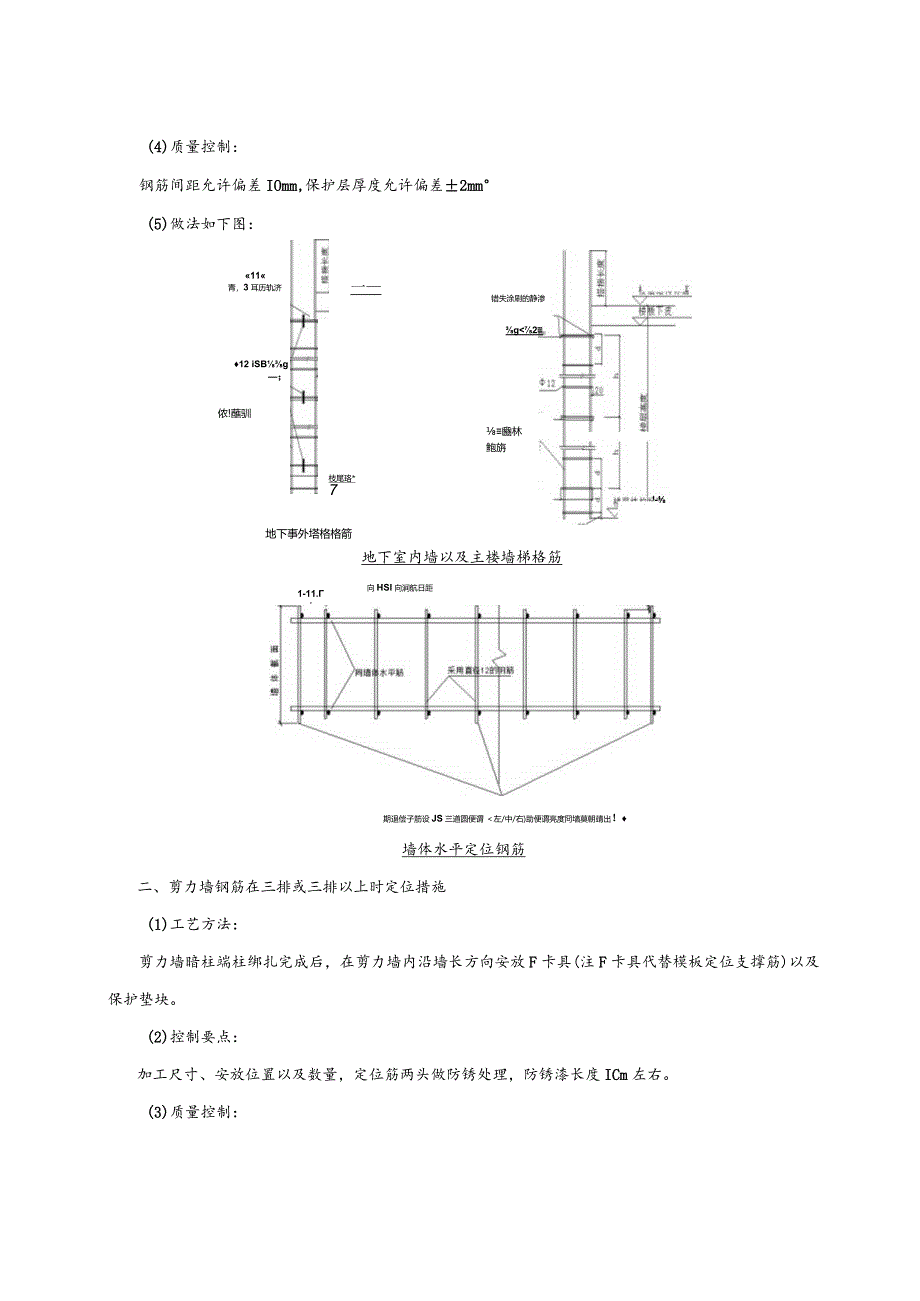

2、INIMBMK水平梯子筋加工示意图(3)控制要点：加工尺寸、安放位置以及数量，定位筋两头做防锈处理，防锈漆长度ICm左右。(4)质量控制：钢筋间距允许偏差IOmm,保护层厚度允许偏差2mm(5)做法如下图：12 iSBg ；枝尾珞*7侬!蘸驯11青，3耳历轨济一地下事外塔格格箭g2t-豳林 鲍旃错失涂刷的静渗地下室内墙以及主楼墙梯格筋向HSl向涧航日距1-11. -期退偿子筋设JS三道圆便谓 左/中/右)助便谓亮度冏墙莫朝靖出！墙体水平定位钢筋二、剪力墙钢筋在三排或三排以上时定位措施(1)工艺方法：剪力墙暗柱端柱绑扎完成后，在剪力墙内沿墙长方向安放F卡具(注F卡具代替模板定位支撑筋)以及保护垫

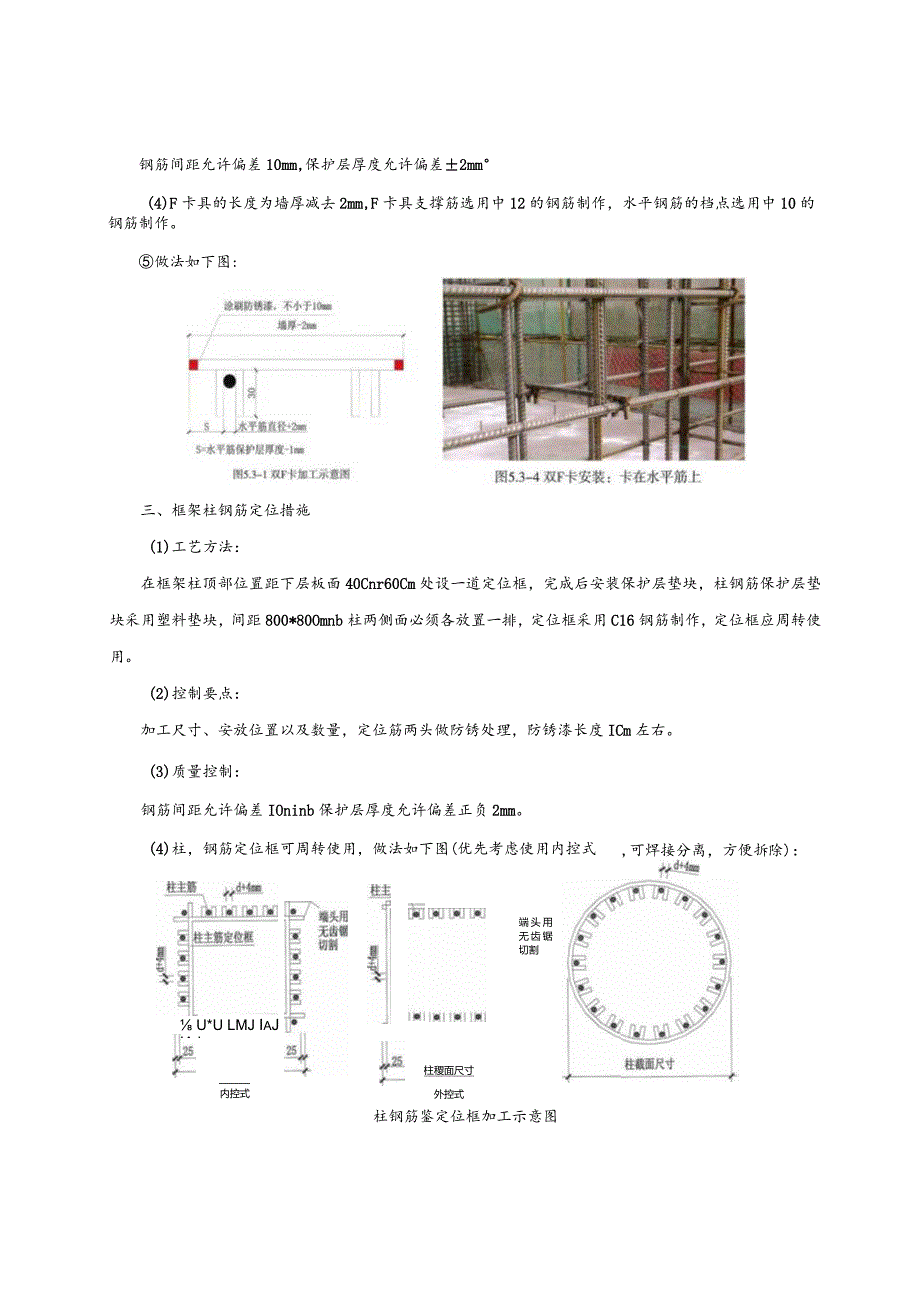

3、块。(2)控制要点：加工尺寸、安放位置以及数量，定位筋两头做防锈处理，防锈漆长度ICm左右。(3)质量控制：钢筋间距允许偏差10mm,保护层厚度允许偏差2mm(4)F卡具的长度为墙厚减去2mm,F卡具支撑筋选用中12的钢筋制作，水平钢筋的档点选用中10的钢筋制作。做法如下图: U*U LMJ IaJ IAJ内控式柱稷面尺寸外控式端头用 无齿锯 切割三、框架柱钢筋定位措施(1)工艺方法：在框架柱顶部位置距下层板面40Cnr60Cm处设一道定位框，完成后安装保护层垫块，柱钢筋保护层垫块采用塑料垫块，间距800*80Omnb柱两侧面必须各放置一排，定位框采用C16钢筋制作，定位框应周转使用。(2)控制要点：加工尺寸、安放位置以及数量，定位筋两头做防锈处理，防锈漆长度ICm左右。(3)质量控制：钢筋间距允许偏差IOninb保护层厚度允许偏差正负2mm。,可焊接分离，方便拆除)：(4)柱，钢筋定位框可周转使用，做法如下图(优先考虑使用内控式柱钢筋鉴定位框加工示意图框柱钢筋定位措施（外控式）框柱钢筋定位措施（内控式）Ia柱钢筋定位措施（外控式）交底审核人交底人土建工程师质检员交底时间作业队接受交底人班组长质检员接受交底时间
