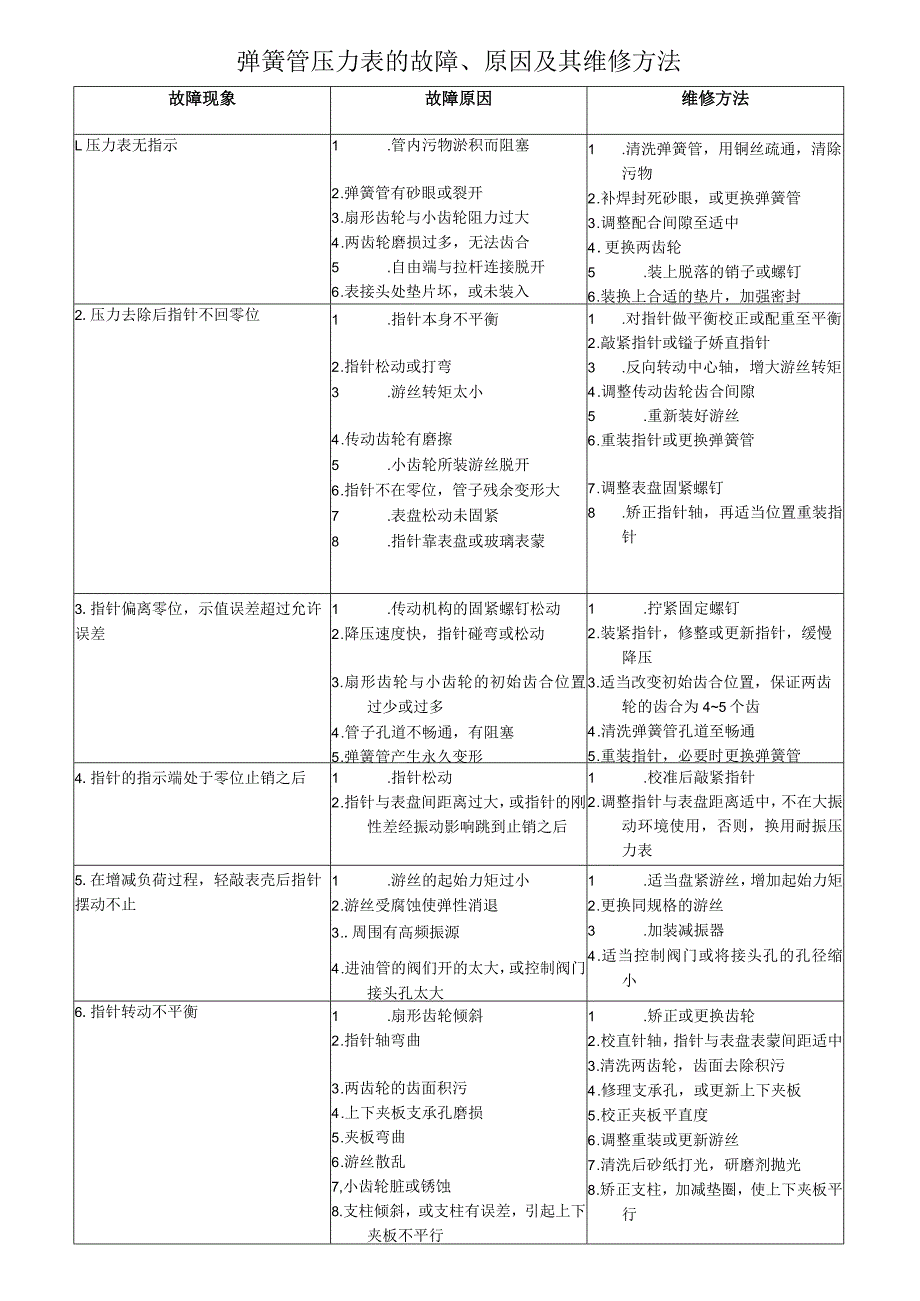

1、弹簧管压力表的故障、原因及其维修方法故障现象故障原因维修方法L压力表无指示1 .管内污物淤积而阻塞2 .弹簧管有砂眼或裂开3 .扇形齿轮与小齿轮阻力过大4 .两齿轮磨损过多，无法齿合5 .自由端与拉杆连接脱开6 .表接头处垫片坏，或未装入1 .清洗弹簧管，用铜丝疏通，清除污物2 .补焊封死砂眼，或更换弹簧管3 .调整配合间隙至适中4 .更换两齿轮5 .装上脱落的销子或螺钉6 .装换上合适的垫片，加强密封2.压力去除后指针不回零位1 .指针本身不平衡2 .指针松动或打弯3 .游丝转矩太小4 .传动齿轮有磨擦5 .小齿轮所装游丝脱开6 .指针不在零位，管子残余变形大7 .表盘松动未固紧8 .指针靠
2、表盘或玻璃表蒙1 .对指针做平衡校正或配重至平衡2 .敲紧指针或镒子娇直指针3 .反向转动中心轴，增大游丝转矩4 .调整传动齿轮齿合间隙5 .重新装好游丝6 .重装指针或更换弹簧管7 .调整表盘固紧螺钉8 .矫正指针轴，再适当位置重装指针3.指针偏离零位，示值误差超过允许误差1 .传动机构的固紧螺钉松动2 .降压速度快，指针碰弯或松动3 .扇形齿轮与小齿轮的初始齿合位置过少或过多4 .管子孔道不畅通，有阻塞5 .弹簧管产生永久变形1 .拧紧固定螺钉2 .装紧指针，修整或更新指针，缓慢降压3 .适当改变初始齿合位置，保证两齿轮的齿合为45个齿4 .清洗弹簧管孔道至畅通5 .重装指针，必要时更换弹
3、簧管4.指针的指示端处于零位止销之后1 .指针松动2 .指针与表盘间距离过大，或指针的刚性差经振动影响跳到止销之后1 .校准后敲紧指针2 .调整指针与表盘距离适中，不在大振动环境使用，否则，换用耐振压力表5.在增减负荷过程，轻敲表壳后指针摆动不止1 .游丝的起始力矩过小2 .游丝受腐蚀使弹性消退3 .周围有高频振源4 .进油管的阀们开的太大，或控制阀门接头孔太大1 .适当盘紧游丝，增加起始力矩2 .更换同规格的游丝3 .加装减振器4 .适当控制阀门或将接头孔的孔径缩小6.指针转动不平衡1 .扇形齿轮倾斜2 .指针轴弯曲3 .两齿轮的齿面积污4 .上下夹板支承孔磨损5 .夹板弯曲6 .游丝散乱7

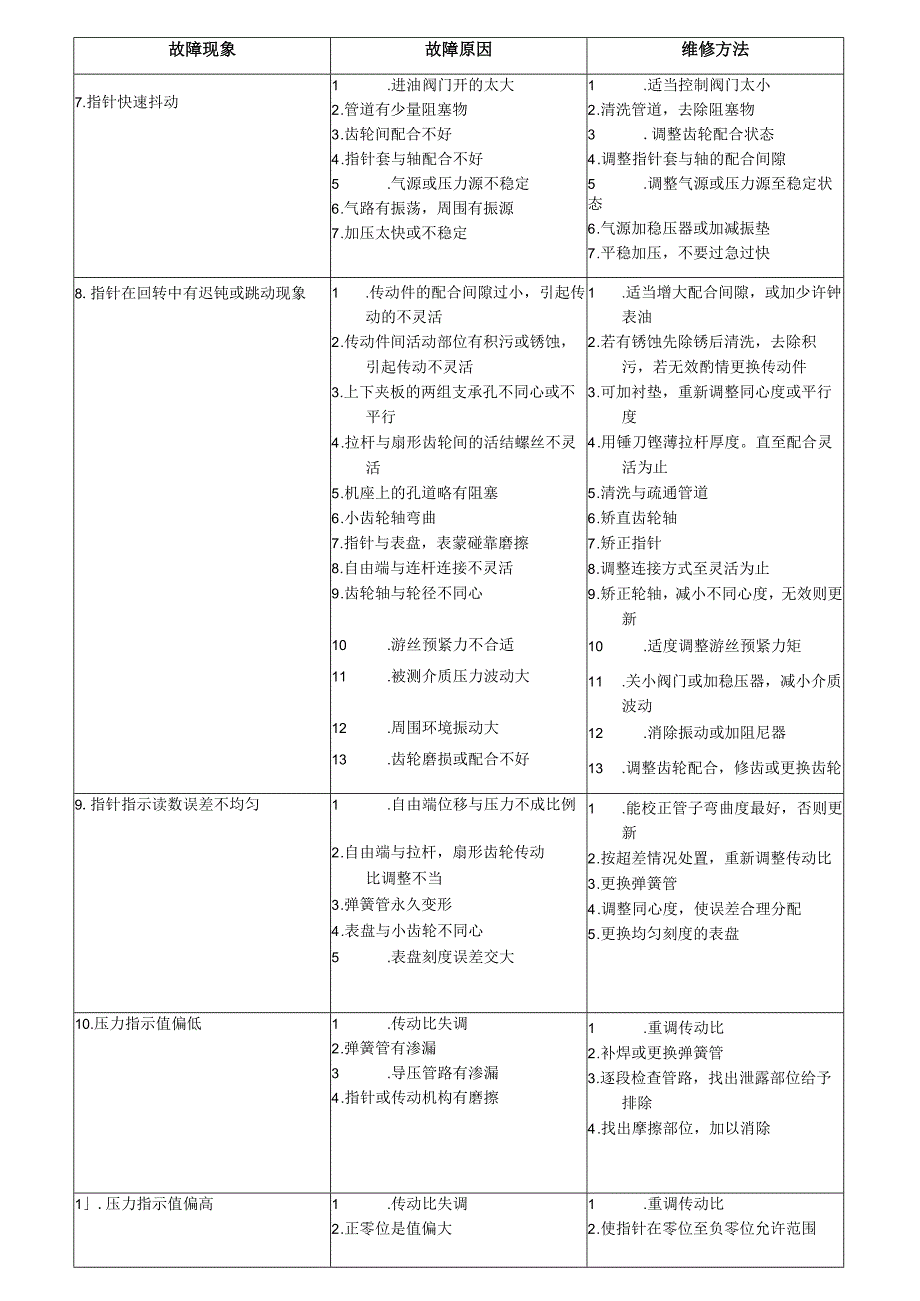

4、,小齿轮脏或锈蚀8.支柱倾斜，或支柱有误差，引起上下夹板不平行1 .矫正或更换齿轮2 .校直针轴，指针与表盘表蒙间距适中3 .清洗两齿轮，齿面去除积污4 .修理支承孔，或更新上下夹板5 .校正夹板平直度6 .调整重装或更新游丝7 .清洗后砂纸打光，研磨剂抛光8 .矫正支柱，加减垫圈，使上下夹板平行故障现象故障原因维修方法7.指针快速抖动1 .进油阀门开的太大2 .管道有少量阻塞物3 .齿轮间配合不好4 .指针套与轴配合不好5 .气源或压力源不稳定6 .气路有振荡，周围有振源7 .加压太快或不稳定1 .适当控制阀门太小2 .清洗管道，去除阻塞物3 .调整齿轮配合状态4 .调整指针套与轴的配合间隙
5、5 .调整气源或压力源至稳定状态6 .气源加稳压器或加减振垫7 .平稳加压，不要过急过快8.指针在回转中有迟钝或跳动现象1 .传动件的配合间隙过小，引起传动的不灵活2 .传动件间活动部位有积污或锈蚀，引起传动不灵活3 .上下夹板的两组支承孔不同心或不平行4 .拉杆与扇形齿轮间的活结螺丝不灵活5 .机座上的孔道略有阻塞6 .小齿轮轴弯曲7 .指针与表盘，表蒙碰靠磨擦8 .自由端与连杆连接不灵活9 .齿轮轴与轮径不同心10 .游丝预紧力不合适11 .被测介质压力波动大12 .周围环境振动大13 .齿轮磨损或配合不好1 .适当增大配合间隙，或加少许钟表油2 .若有锈蚀先除锈后清洗，去除积污，若无效酌
6、情更换传动件3 .可加衬垫，重新调整同心度或平行度4 .用锤刀铿薄拉杆厚度。直至配合灵活为止5 .清洗与疏通管道6 .矫直齿轮轴7 .矫正指针8 .调整连接方式至灵活为止9 .矫正轮轴，减小不同心度，无效则更新10 .适度调整游丝预紧力矩11 .关小阀门或加稳压器，减小介质波动12 .消除振动或加阻尼器13 .调整齿轮配合，修齿或更换齿轮9.指针指示读数误差不均匀1 .自由端位移与压力不成比例2 .自由端与拉杆，扇形齿轮传动比调整不当3 .弹簧管永久变形4 .表盘与小齿轮不同心5 .表盘刻度误差交大1 .能校正管子弯曲度最好，否则更新2 .按超差情况处置，重新调整传动比3 .更换弹簧管4 .调

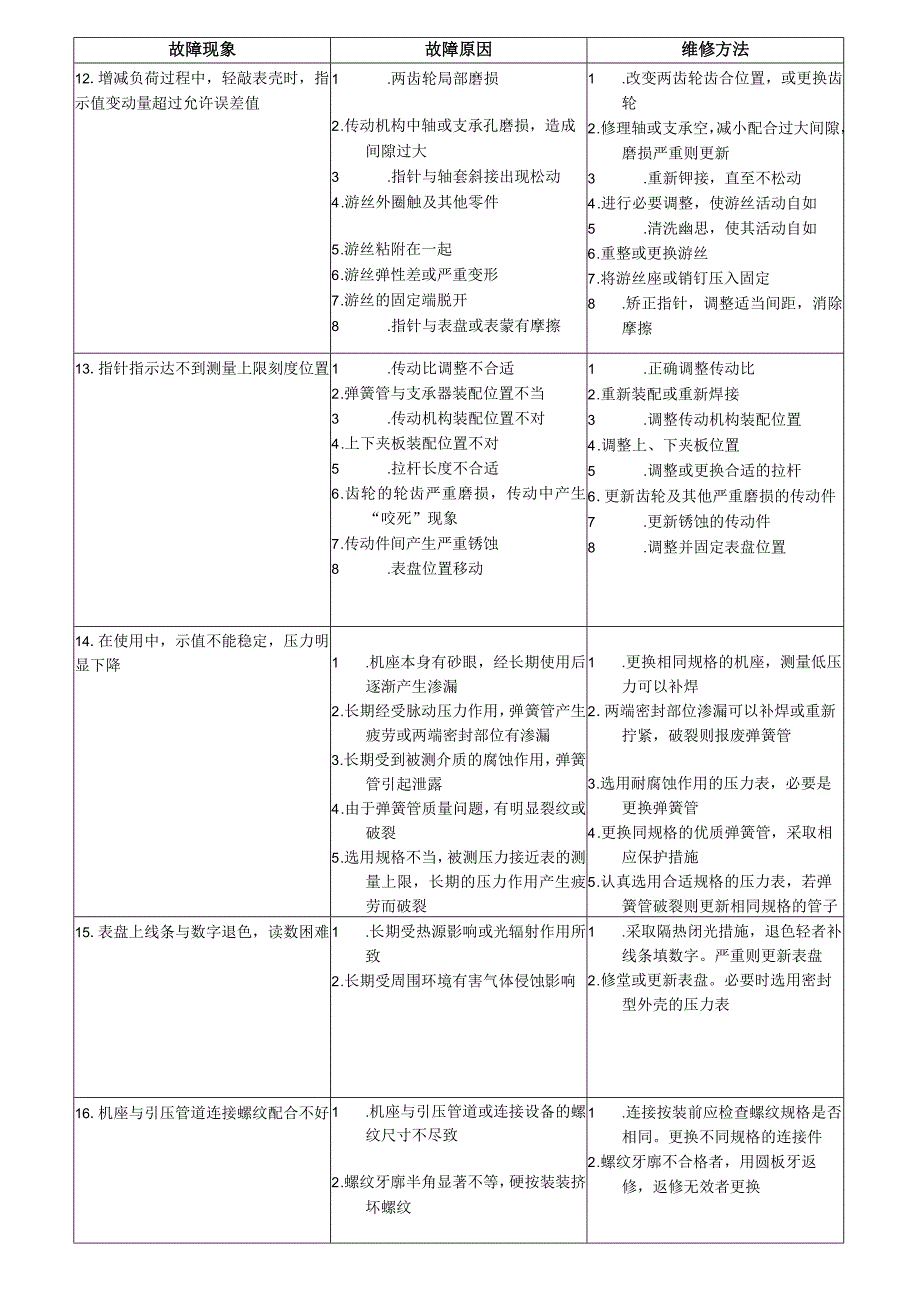

7、整同心度，使误差合理分配5 .更换均匀刻度的表盘10.压力指示值偏低1 .传动比失调2 .弹簧管有渗漏3 .导压管路有渗漏4 .指针或传动机构有磨擦1 .重调传动比2 .补焊或更换弹簧管3 .逐段检查管路，找出泄露部位给予排除4 .找出摩擦部位，加以消除1.压力指示值偏高1 .传动比失调2 .正零位是值偏大1 .重调传动比2 .使指针在零位至负零位允许范围故障现象故障原因维修方法12.增减负荷过程中，轻敲表壳时，指示值变动量超过允许误差值1 .两齿轮局部磨损2 .传动机构中轴或支承孔磨损，造成间隙过大3 .指针与轴套斜接出现松动4 .游丝外圈触及其他零件5 .游丝粘附在一起6 .游丝弹性差或严
8、重变形7 .游丝的固定端脱开8 .指针与表盘或表蒙有摩擦1 .改变两齿轮齿合位置，或更换齿轮2 .修理轴或支承空，减小配合过大间隙，磨损严重则更新3 .重新钾接，直至不松动4 .进行必要调整，使游丝活动自如5 .清洗幽思，使其活动自如6 .重整或更换游丝7 .将游丝座或销钉压入固定8 .矫正指针，调整适当间距，消除摩擦13.指针指示达不到测量上限刻度位置1 .传动比调整不合适2 .弹簧管与支承器装配位置不当3 .传动机构装配位置不对4 .上下夹板装配位置不对5 .拉杆长度不合适6 .齿轮的轮齿严重磨损，传动中产生“咬死”现象7 .传动件间产生严重锈蚀8 .表盘位置移动1 .正确调整传动比2 .
9、重新装配或重新焊接3 .调整传动机构装配位置4 .调整上、下夹板位置5 .调整或更换合适的拉杆6 .更新齿轮及其他严重磨损的传动件7 .更新锈蚀的传动件8 .调整并固定表盘位置14.在使用中，示值不能稳定，压力明显下降1 .机座本身有砂眼，经长期使用后逐渐产生渗漏2 .长期经受脉动压力作用，弹簧管产生疲劳或两端密封部位有渗漏3 .长期受到被测介质的腐蚀作用，弹簧管引起泄露4 .由于弹簧管质量问题，有明显裂纹或破裂5 .选用规格不当，被测压力接近表的测量上限，长期的压力作用产生疲劳而破裂1 .更换相同规格的机座，测量低压力可以补焊2 .两端密封部位渗漏可以补焊或重新拧紧，破裂则报废弹簧管3 .选
10、用耐腐蚀作用的压力表，必要是更换弹簧管4 .更换同规格的优质弹簧管，采取相应保护措施5 .认真选用合适规格的压力表，若弹簧管破裂则更新相同规格的管子15.表盘上线条与数字退色，读数困难1 .长期受热源影响或光辐射作用所致2 .长期受周围环境有害气体侵蚀影响1 .采取隔热闭光措施，退色轻者补线条填数字。严重则更新表盘2 .修堂或更新表盘。必要时选用密封型外壳的压力表16.机座与引压管道连接螺纹配合不好1 .机座与引压管道或连接设备的螺纹尺寸不尽致2 .螺纹牙廓半角显著不等，硬按装装挤坏螺纹1 .连接按装前应检查螺纹规格是否相同。更换不同规格的连接件2 .螺纹牙廓不合格者，用圆板牙返修，返修无效者
11、更换精密压力表、台式精密表故障、原因与维修方法故障现象故障原因维修方法1.指针不在零位1 .连接管路阻塞2 .长期使用后管端变位3 .台式精密表二通阀密封垫失效1 .清洗与疏通管路，清除阻塞2 .拧动调零螺钉，使指针对零3 .更换密封橡胶摸2.调领螺钉不起作用1 .轴销脱落2 .齿轮齿条脱开，超出调零范围1 .重制轴销2 .重调传动比，使调零装置处于调零范围3.指针运行有跳动现象1 .齿轮齿合间隙间有积物2 .传动机构轴孔过脏1 .用汽油清洗轮齿间积物2 .用汽油清洗轴孔去除赃物4.加压无压力指示1 .连接管路漏气2 .齿轮齿合部位间隙小，阻力大1 .更换连接管道及有关零件2 .调整适中的齿合
12、间隙5.指针受微振超差不同零位1 .游丝力矩太小，沾有灰尘2 .传动轴磨损较严重1 .增大游丝力矩，清除灰尘2 .更换磨损严重的齿轮6.运输时限位螺钉装不上1.管端略有变形1.通入适量小压力，使两孔位对准，拧入限位螺钉注意：台式精密压力表齿轮传动机构的传动部位只承孔，镶有微型宝石（刚玉）轴承，检修时务必留意，一旦掉下实在难找。汞柱式血压计的故障现象、原因与维修方法故障现象故障原因维修方法1.水银益处或冲出1 .使用不当，加压过大，造成水银冲出或益处2 .用毕未关储汞瓶，携带时水银从玻璃管上端益处1 .先开开关缓慢加压，防止水银冲出。如有冲出应补加冲出的水银量2 .用毕随即将玻璃管的水银全部流入
13、储汞瓶2.玻璃管处漏水银1 .玻璃管上下面垫片损坏2 .玻璃管上端或下端接触面不平或有缺口3 .玻璃管帽毛毡或鹿皮过薄1 .更换上下面损坏的垫片2 .玻璃管上端增加一片软木垫片3 .更换厚的、合适的毛毡或鹿皮3.储汞瓶漏汞1.储汞瓶有裂缝或胶合处没有胶合好1.将同材料的塑料贴补或热补，或更换水银囊4.玻璃管内壁挂水银1 .内壁比较脏2 .内壁存在缺陷1 .清洗玻璃管内壁2 .玻璃管上下颠倒或更换5.水银住断线或翻泡1 .汞量偏少，零位过低2 .水银柱中间有空气3 .玻璃管内壁或汞瓶太脏4 .储汞瓶封口处有空隙1 .增加汞量，提高保证零位2 .反复加压几次排除空气3 .清洗玻璃管或储汞瓶4 .加
14、强封口密封或更换储汞瓶6.倾斜后放正，零位相差大1 .水银或储汞瓶太脏2 .储汞瓶底内孔道不畅通1 .过滤水银，清洗储汞瓶2 .更换储汞瓶7.汞柱零位不对1 .储汞瓶上盖透气性差2 .水银过多或过少1 .用针插入上盖扎穿几个小孔2 .增减水银，对好零位8.示值不稳定，漏气1 .橡皮球、胶管或气袋老化产生裂纹、裂缝2 .气阀压气轴圆锥面与气阀孔圆锥面配合不好1 .贴补、无效时则更换2 .配研圆锥面，改善接触状况，加大接触面使密封性良好9.阀门顶针漏气1 .气阀螺丝帽丝扣过短2 .顶针后小弹簧太短3 .顶针与对应孔不密合，顶针压印不足一整圈1 .更换气阀帽2 .拉长小弹簧或更换3 .研磨顶针与对应孔密合，至少有一整圈压印，无效则更换顶针10测量时灵敏度差或超过允许误差1 .氧化汞脏污染管壁，阻碍汞柱的灵敏升降；或玻璃管上端的通气孔被氧化汞，灰尘堵塞2 .玻璃管上下端装反1 .反复过滤水银，消除氧化汞，清洗玻璃管和空气过滤器，对鹿皮清洁处理，达不到要求则更换2 .颠倒玻璃管重装11.标尺松动或与玻璃管长线对不准数字1 .标尺变形2 .装配不合适3 .玻璃管上
