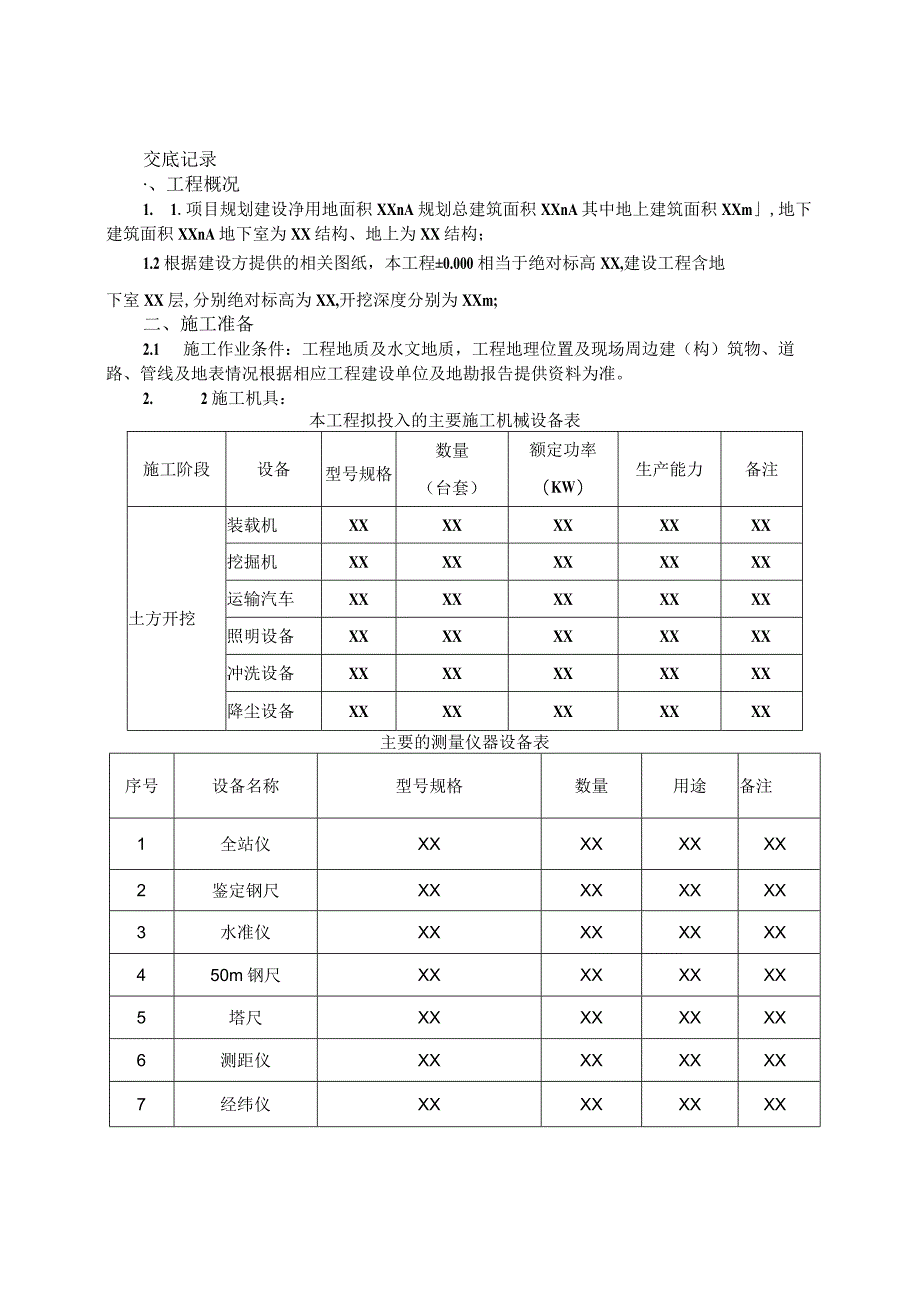

1、交底记录、工程概况1. 1.项目规划建设净用地面积XXnA规划总建筑面积XXnA其中地上建筑面积XXm,地下建筑面积XXnA地下室为XX结构、地上为XX结构；1.2根据建设方提供的相关图纸，本工程0.000相当于绝对标高XX,建设工程含地下室XX层,分别绝对标高为XX,开挖深度分别为XXm;二、施工准备2.1 施工作业条件：工程地质及水文地质，工程地理位置及现场周边建（构）筑物、道路、管线及地表情况根据相应工程建设单位及地勘报告提供资料为准。2. 2施工机具：本工程拟投入的主要施工机械设备表施工阶段设备型号规格数量（台套）额定功率（KW）生产能力备注土方开挖装载机XXXXXXXXXX挖掘机XX
2、XXXXXXXX运输汽车XXXXXXXXXX照明设备XXXXXXXXXX冲洗设备XXXXXXXXXX降尘设备XXXXXXXXXX主要的测量仪器设备表序号设备名称型号规格数量用途备注1全站仪XXXXXXXX2鉴定钢尺XXXXXXXX3水准仪XXXXXXXX450m钢尺XXXXXXXX5塔尺XXXXXXXX6测距仪XXXXXXXX7经纬仪XXXXXXXX三、施工安排3.1施工部位：本工程土方开挖主要部位为本工程地下室范围内的基坑；3.2施工内容：本工程主要施工内容为土方开挖、外运、清槽及地基处理;3.3工期要求：土方开挖里程碑节点要求为20XX年XX月XX日。序号流水段开始时间完成时间备注1第一流
3、水段201X年XX月XX日201X年XX月XX日2第二流水段201X年XX月XX日201X年XX月XX日3第三流水段201X年XX月XX日201X年XX月XX日第四流水段201X年XX月XX日201X年XX月XX日5第五流水段201X年XX月XX日201X年XX月XXB3.4劳动力组织本工程拟投入的主要主要劳动力计划表工种挖掘机司机汽车司机装载机司机抽水工电工普工安全保卫、清洁劳动力XXXXXXXXXXXXXX四、施工工艺本工程总土方量约XX万方左右，土方量较大。本工程基坑深度X,基坑噪音控制要求较高，尤其本工程周边人员密集。基坑工程施工中，土方挖运与支护施工需要密切配合，土方必须辅助支护施工

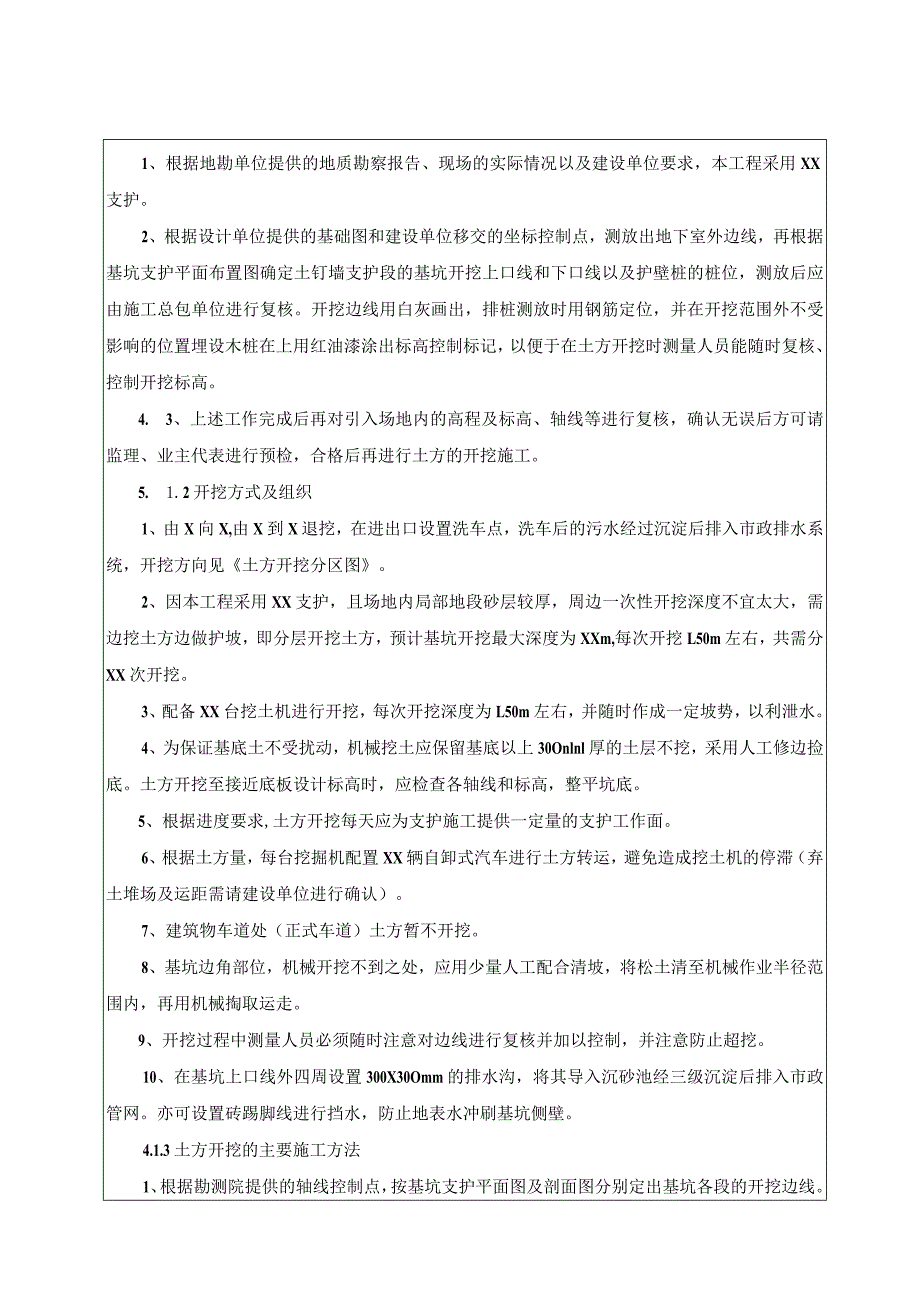

4、，服从支护施工工序，对整个工程安全、保质起关键性作用，所有必须做好土方挖运的施工组织设计工作。2.1 工艺流程图4. 1主要施工工艺5. 1.1测量放线1、根据地勘单位提供的地质勘察报告、现场的实际情况以及建设单位要求，本工程采用XX支护。2、根据设计单位提供的基础图和建设单位移交的坐标控制点，测放出地下室外边线，再根据基坑支护平面布置图确定土钉墙支护段的基坑开挖上口线和下口线以及护壁桩的桩位，测放后应由施工总包单位进行复核。开挖边线用白灰画出，排桩测放时用钢筋定位，并在开挖范围外不受影响的位置埋设木桩在上用红油漆涂出标高控制标记，以便于在土方开挖时测量人员能随时复核、控制开挖标高。4. 3、
5、上述工作完成后再对引入场地内的高程及标高、轴线等进行复核，确认无误后方可请监理、业主代表进行预检，合格后再进行土方的开挖施工。5. 1.2开挖方式及组织1、由X向X,由X到X退挖，在进出口设置洗车点，洗车后的污水经过沉淀后排入市政排水系统，开挖方向见土方开挖分区图。2、因本工程采用XX支护，且场地内局部地段砂层较厚，周边一次性开挖深度不宜太大，需边挖土方边做护坡，即分层开挖土方，预计基坑开挖最大深度为XXm,每次开挖L50m左右，共需分XX次开挖。3、配备XX台挖土机进行开挖，每次开挖深度为L50m左右，并随时作成一定坡势，以利泄水。4、为保证基底土不受扰动，机械挖土应保留基底以上30Onln
6、l厚的土层不挖，采用人工修边捡底。土方开挖至接近底板设计标高时，应检查各轴线和标高，整平坑底。5、根据进度要求,土方开挖每天应为支护施工提供一定量的支护工作面。6、根据土方量，每台挖掘机配置XX辆自卸式汽车进行土方转运，避免造成挖土机的停滞（弃土堆场及运距需请建设单位进行确认）。7、建筑物车道处（正式车道）土方暂不开挖。8、基坑边角部位，机械开挖不到之处，应用少量人工配合清坡，将松土清至机械作业半径范围内，再用机械掏取运走。9、开挖过程中测量人员必须随时注意对边线进行复核并加以控制，并注意防止超挖。10、在基坑上口线外四周设置300X30Omm的排水沟，将其导入沉砂池经三级沉淀后排入市政管网。
7、亦可设置砖踢脚线进行挡水，防止地表水冲刷基坑侧壁。4.1.3土方开挖的主要施工方法1、根据勘测院提供的轴线控制点，按基坑支护平面图及剖面图分别定出基坑各段的开挖边线。2、根据勘测院提供的高程将标高引至现场，测出开挖点标高并记录下定的分层开挖按作业顺序施工，在完成上层作业面的锚杆及喷射混凝土墙以前，不得进行下一层土方的开挖。3、边坡修整：采用人工清理，为确保喷射混凝土面层的平整，此工序必须挂线定位。边坡修整好后，在支护面层背部按设计位置插入长度为XXmm,直径XXmm的水平泄水管,其外端伸出支护面层，其横向间距约为XXm,以便将喷混凝土面层后土体内的滞留水排出坡面。4、沿坑顶XXm外设置XXmm
8、XXXmin截水沟，应根据地形设置相应的集水坑或将集水引出施工场地。截水沟和集水坑均应进行防渗漏处理，严禁地表水浸润和渗入基坑，以免影响基坑侧壁安全，具体参数见详图。于坡脚肥槽内设置XXnlmXXXnlm排水沟，并每隔50.Onl设置深度LOm的集水井，排水沟集水井均采用防渗处理，并及时将收集的地下水排出，以免影响基坑安全5、本工程开挖前先把地面排水系统做好。避免雨水流入基坑，然后再进行大开挖。6、本工程基坑大开挖采用挖掘机进行大开挖，施工中应准备好砂石袋等抢险物品，以便基坑出现险情时立刻回填压脚。7、值得注意的是：上层锚索注浆体及喷射混凝土面层达到设计强度的70%后方可开挖下层土及下层锚索施
9、工。基坑开挖和锚喷支护施工应按设计要求自上而下分段分层进行。在机械开挖后，应预留15020(m厚度用人工修整坡面。8、禁止在坑内进行爆破开挖，如确须爆破施工，另编制专项方案，经专家论证通过后再按方案执行。4.1. 4基坑土方开挖的技术措施要求1、按设计图纸和规程规范的要求组织分层、分段开挖，严禁出现反坡或大量的超挖、欠挖。2、掌握地质情况、地表水、地下水、气象等自然条件，作为正确制定施工措施和安全防护的依据。3、作好测量、放线、计量等工作，方量计算值的误差不得大于5机重要的方格网基点和水准基点应妥善保护。4、对开挖范围和周围有影响区域内的建筑物及障碍物，如房屋、树木、坟墓、电线、管道等，应有妥
10、善处理措施。5、清除现场障碍物。对施工区所有障碍物如：地下管道、电缆、电杆、塔架等该搬迁的搬迁，如不能搬迁的必须采取有效的保护、加固措施。6、比较并选定开挖方法及车辆出入通道，合理布置开挖工作面，确定开挖分区、分段、分层及开挖程序，以充分发挥机械的生产效率。7、切实作好截水、排水措施，防止地表水和地下水对开挖的影响。8、作好汛期防洪、边坡保护措施等，防止基坑坍塌造成事故。9、慎重确定开挖路线及方法，对于很重要的土方开挖基坑，应通过专门计算和设计。对软土土坡或极易塌方的基坑，应对坡脚、坡面采取临时支护措施如面层喷浆，堆砌砂袋，土方回填等。10、配合基坑支护，确定开挖路线、顺序、范围、基底标高、基
11、坑坡度、集水井位置和土方运输通道，选定土方堆放点，并与基坑支护密切配合，同步进行，由上而下分层分段开挖，分层高度为锚索竖向间距，严格控制开挖深度，严禁超挖或先挖后支。挖土机作业必须坚决服从现场工长的指挥，控制好坡度、深度，避免超挖，以防塌方，保证施工安全。Ik合理进行施工平面布置。土方工程机械化施工的平面布置除满足本专业的施工外，还要结合基坑支护施工的总平面布置，为基坑支护施工创造条件。12、作好排水设施，在施工区内设置临时性排水沟，将地面水排走或排到低洼处，再设水泵排走。13、基坑开挖时，应按支护要求，沿支护工作面间距30m,挖设集水坑，将坡脚积水、工作面积水引至集水坑内待沉淀变清后用潜水泵
12、抽出坑外。同时，又便于提前了解下层土方的土质情况，为边坡支护提供信息。14、土方开挖实行信息化管理，利用基坑支护埋设的沉降位移观测点对基坑及周边建筑物进行监测。15、土方施工期间的维护管理：经常检查排水沟的使用状况，如发现开裂、渗漏、堵塞现象，应及时修补；基坑开挖后注意地表水的排放。严禁在坡肩4米的范围内堆料。应经常观察有无出现水平位移的情况如坡体表面出现通长水平裂缝时，应及时采取措施预防雨水渗入和坡体滑动。施工期间应备有足够的抢险物资，包括花管、水泥、编织袋、圆木桩、彩条布等。4.1.5重点控制点及质量保证措施1、开工前要做好各级技术准备和技术交底工作，施工技术人员（工长）测量工要熟悉图纸，
13、掌握现场测量桩及水准点的位置尺寸，同土建代表办理验桩、验线手续。2、认真执行开挖样板制，即最后一层开挖坑底时，由操作技术较好的操作手开挖一段，经测量人员工或现场技术人员检查后作为样板，继续开挖。操作人员换班时，要交接挖深、挖边的操作方法，以保证开挖质量。3、施工中要配备专职测工进行质量控制，要及时复撒灰线，将基坑开挖下口线放到坑底，及时控制开挖标高，做到5米扇形挖土工作面内白灰点不少于2个。进场机械，车辆须经专业人员检修后方可运行；待上层支护体系强度达到75%以上时，再进行下一级土方开挖；土方挖运应严格按照基坑支护的进度进行，分层开挖，每层开挖深度不大于2.OOm,严禁超挖。挖土过程中经常检查
14、基坑边坡的稳定性，并设变形观测点； 开挖到设计标高以上30Omm时，通知建设单位、勘察、设计及监理单位、质量监督站验槽后再进行人工捡底。 认真执行技术、质量管理制度，施工中要注意积累技术资料，如施工日记，设计变更洽淡记录，验收验线记录等，土方工程竣工后要绘制竣工图，由有关代表和质量检查人员共同检查评定质量等级。 夜间作业时，应在基坑四周和大门各设一盏100oW碘鸨灯，基坑四周应设红灯标志，并做好请附近居民谅解的工作。为防止马道土方垮塌，严禁在马道上会车。4.1.6土方开挖施工过程中可能出现的问题及处理措施1、施工中可能出现的问题A、基坑开挖不符合规程，开挖高差过大或超深；B、土方开挖过程中，边
15、坡失稳坍塌、滑移。2、预防处理措施A、基坑开挖严格按设计要求及现场的地质情况进行开挖。B、加强监测及边坡的排水措施，对土质较差的地段，适当减少开挖的深度。开挖完毕，及时验收及进行下一工序的施工。C、雨天施工，现场备好防雨措施。D、基坑开挖后应及时将余士运走，不得在边坡顶部堆载。4. 1.7开挖过程中的注意事项1严格按照施工技术交底确定的开挖路线和开挖深度进行开挖，不得随意变更开挖顺序，不得超挖、欠挖。2、开挖过程中要做好降水井、护壁桩和围墙以及其他管线的保护，挖机不得碰撞上述设施。3、挖机操作人员要严格按照操作规程操作，避免物体打击、机械伤害，做好临边防护，防止深坑坠落。3、土方随挖随运，不得堆积在基坑周边。4、坑角及
