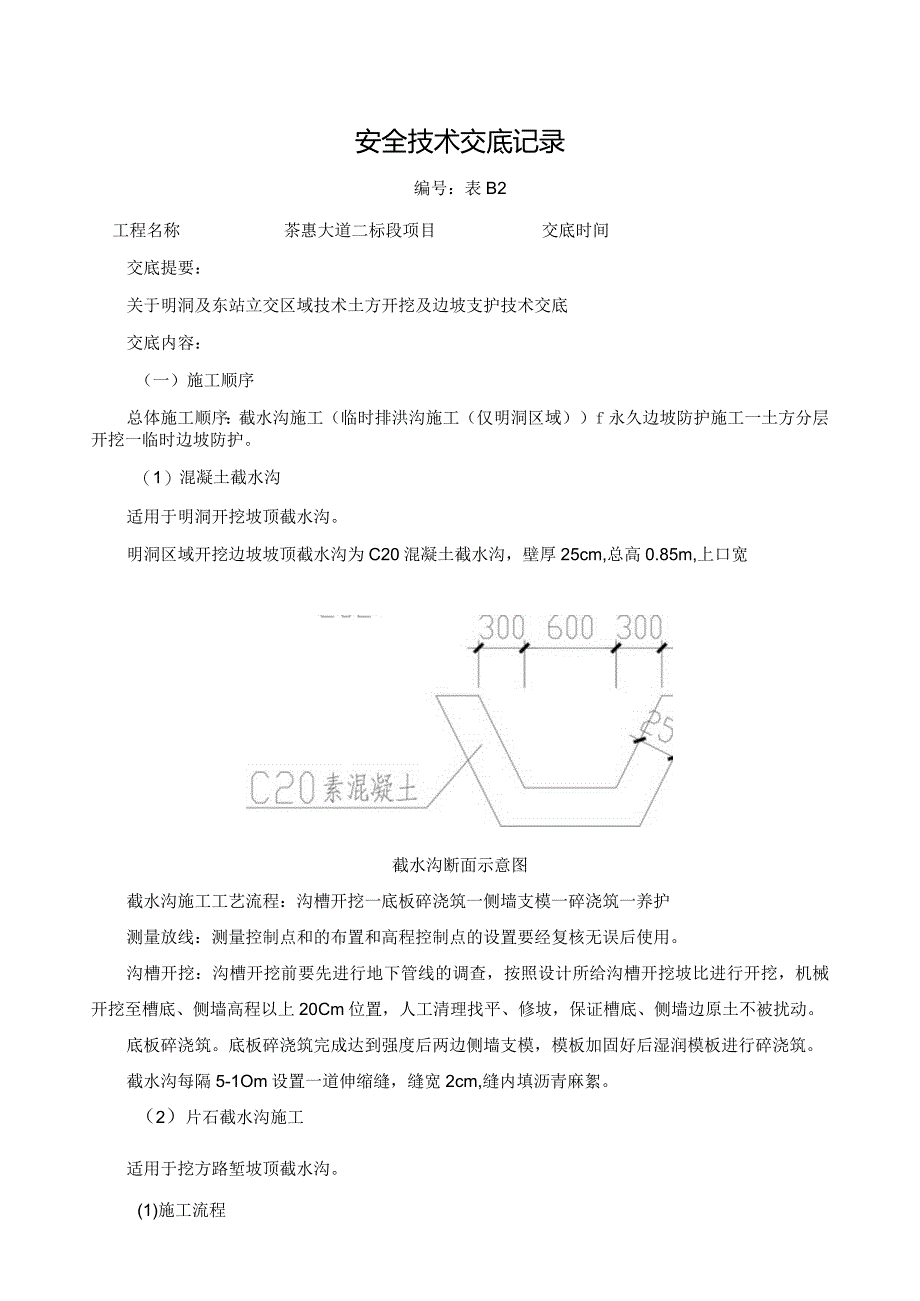

1、安全技术交底记录编号：表B2工程名称茶惠大道二标段项目交底时间交底提要：关于明洞及东站立交区域技术土方开挖及边坡支护技术交底交底内容：（一）施工顺序总体施工顺序：截水沟施工（临时排洪沟施工（仅明洞区域）f永久边坡防护施工一土方分层开挖一临时边坡防护。（1）混凝土截水沟适用于明洞开挖坡顶截水沟。明洞区域开挖边坡坡顶截水沟为C20混凝土截水沟，壁厚25cm,总高0.85m,上口宽截水沟断面示意图截水沟施工工艺流程：沟槽开挖一底板碎浇筑一侧墙支模一碎浇筑一养护测量放线：测量控制点和的布置和高程控制点的设置要经复核无误后使用。沟槽开挖：沟槽开挖前要先进行地下管线的调查，按照设计所给沟槽开挖坡比进行开挖
2、，机械开挖至槽底、侧墙高程以上20Cm位置，人工清理找平、修坡，保证槽底、侧墙边原土不被扰动。底板碎浇筑。底板碎浇筑完成达到强度后两边侧墙支模，模板加固好后湿润模板进行碎浇筑。截水沟每隔5-1Om设置一道伸缩缝，缝宽2cm,缝内填沥青麻絮。（2）片石截水沟施工适用于挖方路堑坡顶截水沟。(1)施工流程施工准备f测量放样f截水沟开挖一片石砌筑一养护(2)施工准备施工前，全线完成导线点、水准点测量数据的复测，并在线路附近增设导线点与水准基点。根据施工图，并结合现场，编制详细的施工方案。做好安全技术交底工作，对施工重、难点，交代清楚。(3)测量放样根据隧道结构尺寸，结合实际山形地貌特征及仰坡坡率来测量

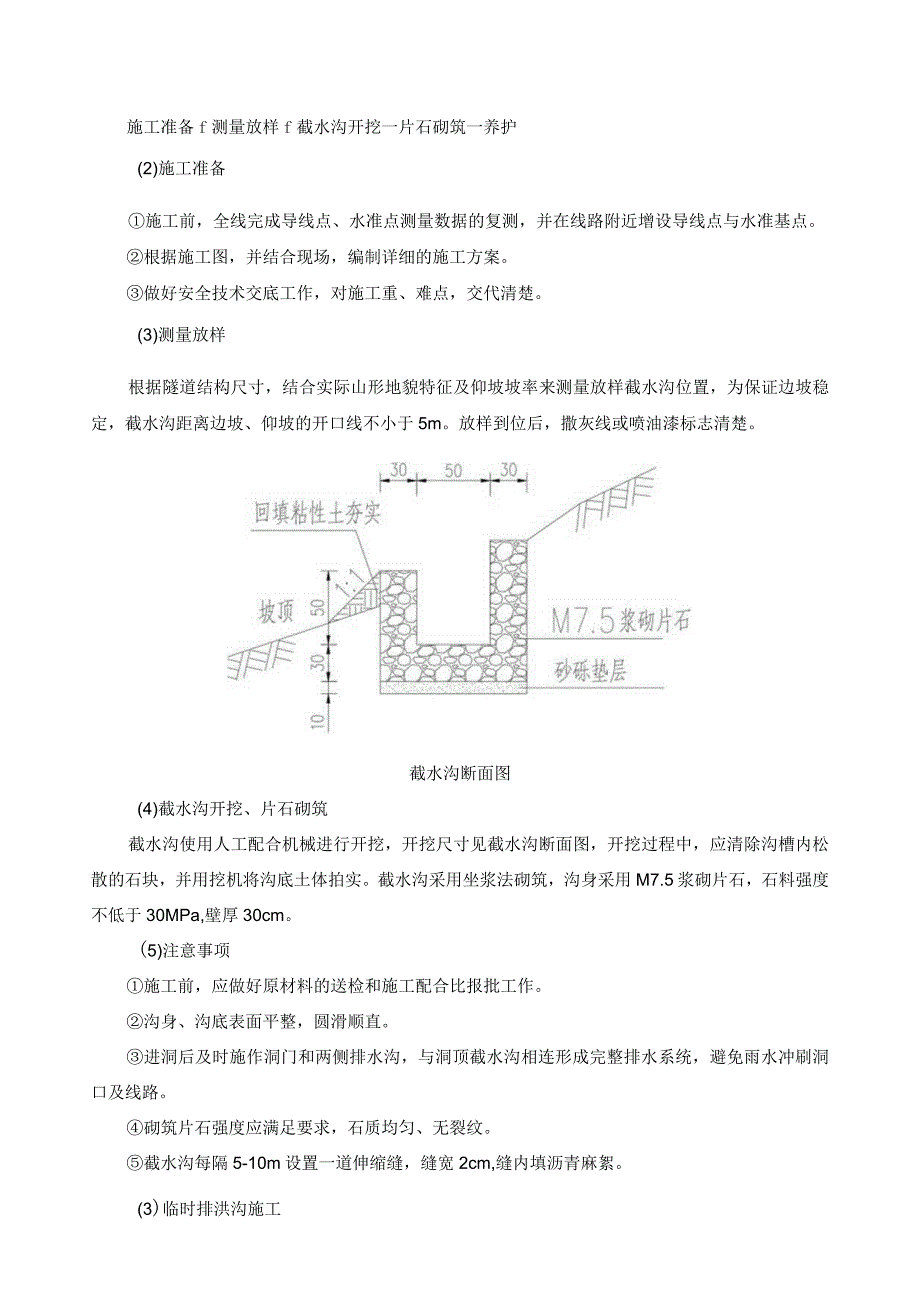

3、放样截水沟位置，为保证边坡稳定，截水沟距离边坡、仰坡的开口线不小于5m。放样到位后，撒灰线或喷油漆标志清楚。截水沟断面图(4)截水沟开挖、片石砌筑截水沟使用人工配合机械进行开挖，开挖尺寸见截水沟断面图，开挖过程中，应清除沟槽内松散的石块，并用挖机将沟底土体拍实。截水沟采用坐浆法砌筑，沟身采用M7.5浆砌片石，石料强度不低于30MPa,壁厚30cm。(5)注意事项施工前，应做好原材料的送检和施工配合比报批工作。沟身、沟底表面平整，圆滑顺直。进洞后及时施作洞门和两侧排水沟，与洞顶截水沟相连形成完整排水系统，避免雨水冲刷洞口及线路。砌筑片石强度应满足要求，石质均匀、无裂纹。截水沟每隔5-10m设置一
4、道伸缩缝，缝宽2cm,缝内填沥青麻絮。(3)临时排洪沟施工明洞区域临时排洪沟位于明洞边坡顶部区域，总长262m,其中临时排水沟明渠段长233m,钢带增强聚乙烯(PE)螺旋波纹管长29m。临时排洪沟平面布置图临时排洪沟结构为C20现浇混凝土，为梯形截面，上顶宽5m,下底宽2.5m,高2.5m,壁厚0.4mO临时排洪沟断面图按照排洪沟外边线尺寸进行基坑开挖，基坑上口宽5.8m,深2.9m,下口宽3m。挖到距离设计底高30cm处进行人工清底。5.8m基坑开挖示意图临时排洪沟明渠计划分两次进行施工组织，第一次施工底板及底板以上Im区域，第二次施工剩余1.5m高区域。(1)第一次施工节段采用16mm钢筋

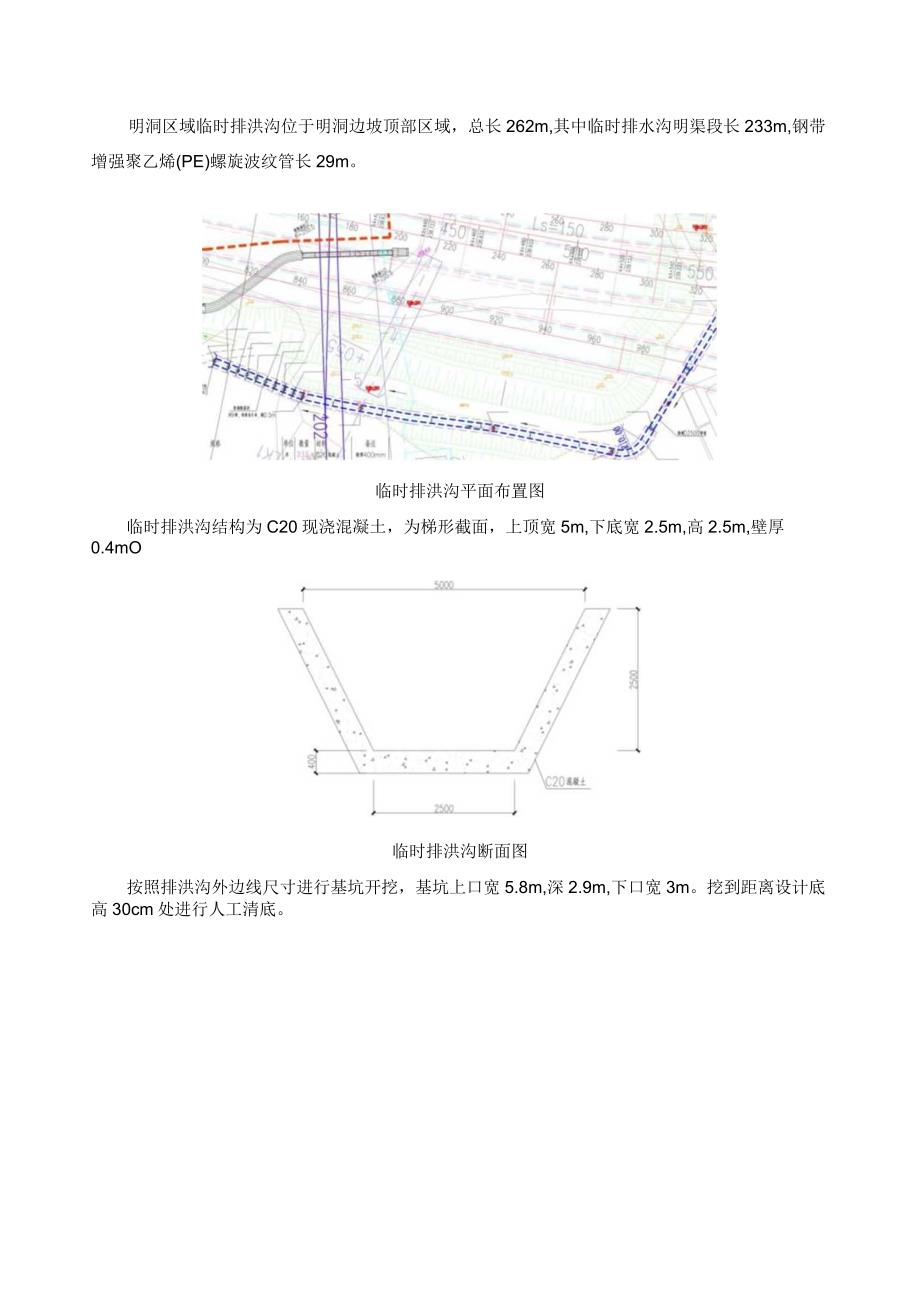

5、作为支撑钢筋，纵向间距70Cm一道，横向断面布设6道，模板采用15mm厚竹胶板，次楞、主楞均采用IoXlOCm木方进行加工，次楞横向间距30cm,主楞横向间距70CmO模板支架示意图（2）第二次施工节段第二节段施工前需对第一节段顶面进行凿毛冲洗，模板为15mm竹胶板，次楞、主楞为IOXIOCm木方，次楞横向间距30cm,主楞纵向间距70cm,架立钢筋断面布置4处，纵向间距70Cm一道。模板支架安装示意图（二）土石方开挖施工明洞及东站立交区域开挖土石方需运输至樵坪山立交区域同步进行回填，若樵坪山立交区域暂时无法进场填筑时，开挖土石方需运输至项目弃土场外弃。（1）明洞段土石方开挖为保证优先施工东环
6、右联络线下方明洞结构，按照明洞变形缝进行施工节段划分，明洞段土方按照两段进行施工组织，土方开挖一节段长度130.8m,土方开挖二节段长度156mO土方开挖一节段开挖进行需领先土方开挖二节段两层土方。每层开挖厚度为2m,边坡防护完成后进行下一层土方开挖。施工段落划分按照2m分层，现场土层基本可分为13层。由于2023年10月底项目需将一阶段部分明洞段落优先移交，所以项目需优先完成一节段土方，开挖过程中各节段土方高差不超过2层，现场在各层中部设置土方运输便道，在第二节段端头位置将便道与现有道路连接，保证土方运输。(2)东站立交EH匝道土石方开挖土方采用全断面分层开挖，计划2m一层，从大里程往小里程
7、方向进行开挖。在区域内中部开设便道，作为土方的开挖通道。便道布设示意图土方开挖采用通道纵挖法进行施工组织，优先在每层中部开挖8.5m宽的纵向通道,再从通道向两侧进行开挖拓宽。初始开挖的通道可保证渣土车双向行驶。3,土方开挖示意图上层土方开挖完成后，即可开始插入边坡支护，同步开挖下层土方通道。重复上诉步骤，直至完成全部土方开挖及边坡支护施工。开挖作业中断或停止作业后，开挖面应做成稳定边坡。土方开挖示意图施工工艺要求(I)测量放线。根据设计图纸结合现场实际地形放出开挖开口线，开口线向外侧扩大2030cm,防止施工误差导致基底宽度不够。放点应打桩，喷红漆做醒目标记。开挖前撒白灰将同一侧开口线点连接起
8、来，方便施工控制。(2)土方开挖。依据开口线开挖土方，采用挖机开挖、装载机装车、自卸车运输，两侧按对应图纸设计坡比刷坡。土方开挖不论开挖工程量和开挖深度大小，均应自上而下进行，严格分层开挖，开挖坡面一次性成形，且应开挖一级防护一级，防止边坡失稳产生滑坍等灾害，对有可能产生滑坍等边坡，应先施作锚固等加固措施进行防护，方可进行下级边坡开挖。不得乱挖超挖，严禁掏洞取土。(3)在挖掘机作业高度范围内，开挖面高度每2m应对开挖坡面进行一次整修，按设计坡率、线形及平台设置进行修整，同时应对已开挖边坡进行测量复测，确保开挖坡面不欠挖或超挖，同时预留3米宽平台为边坡防护施工提供工作面，现场自检合格后向监理报检
9、，待监理检验合格同意转序后施工边坡防护，然后继续开挖施工。(4)现场施工技术人员应配备坡比架、卷尺等工具随时对开挖边坡坡率进行检查，以便指挥机械操作员进行施工。(5)如存在大的孤石或挖机、破碎锤无法正常开挖时，应采用浅孔台阶爆破开挖，浅孔台阶爆破开挖主要爆破石方，开挖出边仰坡大致轮廓线。(6)进场后采用人工，从上往下清除坡面杂物和松动岩石，凿掉小块松动、悬浮岩石，达到施工面平整。(7)对大块岩石采用人工配合机械切割方法，化整为零，逐步消除。(8)清除危岩时在平台四周挂好安全网，每层平台铺满跳板，防止岩石滚出施工场地，损坏机械设计及造成人员伤亡事故。(9)开挖后在边坡顶部设置防护栏杆及围挡，保证
10、施工安全。(三)边坡防护施工(1)明洞区域边坡防护为保证边坡稳定性，应及时施工边坡防护，本项目明洞区域标高259m以上边坡防护采用锚杆植草格构防护，标高259m以下的边坡防护采用挂网喷锚防护。锚杆格构植草护坡每IOm设置一道沉降缝，缝宽2-3cm内塞沥青麻丝，每个格构梁交汇处设置一根锚杆，锚杆需伸入中风化基岩不小于5m,施工完成后抗拔力不小于140KNP合一 co：一 o m OJC25 破土，我国20x30cm蜻秫气榛草炉.啧蓄蔓籽Io籽嫡草林喷排草籽.愤再姆样；空空?声1总路外边线IOOOo啧推草籽次;劣格单材嫌样次婕林沉箱，23d,内塞出青麻丝九重葛垂吊边坡防护正立面示意图壁邈】。100
11、nnC20 0给以平台排水沟多花木蓝+紫花地丁+画眉草+百喜草C30钢角混凝土现浇三2030边坡防护横断面示意图喷锚护坡采用25mm直径砂浆锚杆，长5m,按照1.5X1.5m间距梅花形布置，外挂8mm直径钢筋网片，网片孔200X20Omm,最后喷射150mm厚度C25混凝土。（2）东站立交区域边坡防护东站立交区域边坡防护采用锚杆植草格构防护，道路边侧采用装配式生态挡墙支护。东站立交锚杆格构植草护坡设计参数与樵坪山隧道明洞区域格构植草护坡一致。东站立交道路左侧生态挡土墙，挡墙为PC构件，单块PC构件外轮廓尺寸为1.5m（长）0.8m（宽）0.7m（高），为C3O钢筋混凝土结构，单块重量约610K
12、g,构件受压承载力不低于90KNo边坡防护断面示意图三三三三Z-三三三一挡土墙立面示意图土方开挖完成后整平边坡，并复测边坡坡率及边坡坡线，复测无误后开始锚杆施工。锚杆施工流程：确定孔位f钻机就位一调整角度一钻孔一清孔一安装锚杆一注浆。1）锚杆测量放线锚杆钻孔位置与设计偏差不得大于10Omm,钻孔倾角，水平方向角与设计锚固轴线的倾角，方向角偏差为1,锚杆钻孔与水平夹角为15,锚孔倾斜度不大于3%。定位放出后，使用喷漆或撒灰标记清楚。2）钻机就位钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔
13、位、纵横误差、高程误差、钻孔倾角和方向符合设计要求，钻机安装要求水平、稳固，施钻过程中应随时检查。3）锚杆钻进钻孔采用气腿式凿岩机配螺旋钻杆钻进施工方法，孔径不小于乃mm；锚杆长度需锚入稳定中风化基岩不小于5m,钻孔深度超过锚杆设计长度不小于0.5m。锚杆采用直径25m螺纹钢，梅花形分布，格构柱植草护坡每个肋梁交汇处设置一根锚杆，锚喷支护护坡按1.5XL5m设置。钻进达到设计深度后，不能立即停钻，要求稳钻12分钟，防止孔底尖灭.达不到设计孔径。钻孔孔壁不得有沉磴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.20.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩
14、土体的粘结强度。4）锚杆孔检验锚杆孔钻孔完成后，须经现场监理工程师对孔径.孔深.孔位.倾角等检验合格后，方可进行下道工序。5）插入锚杆由于锚杆长度超过3m,现场采用先插锚杆钢筋后注浆的方式组织施工，锚杆纵向每隔2m设置一道定位钢筋（定位钢筋为IOmm直径圆钢）。WlOd定位钢筋示意图锚杆插入钻孔后，格构柱植草护坡锚杆端头需预留40Cm长锚固钢筋，保证锚杆与格构梁结合紧密。锚杆75锚杆锚固钢筋示意图6）注浆孔深、孔径验收合格后灌注M30水泥砂浆，水泥砂浆锚杆的施工要求如下：砂浆拌和均匀，随拌随用，一次拌和的砂浆要在初凝前用完。砂浆质量是确保粘结力和锚固力的核心，必须充分注意，严格控制在初凝前用完
15、，并要遵守以下规定：（1）注浆开始或中途暂停超过30分钟时，要用水润滑注浆罐及其管路。（2）注浆孔口压力控制在0.4-0.6MPa之间。（3）锚杆锁定使用水泥砂浆注浆，锚杆全长注浆，注浆材料为M30水泥砂浆。注浆时将注浆管插入孔底，然后拔出50-100mm开始注浆，注浆管随浆液的注入缓慢均匀拔出，使孔内填满浆液，注浆时如遇到塌孔或孔壁变形，注浆管插不到孔底时，应对锚杆孔进行处理，保证孔深满足要求。锚喷支护1）采用中8mm钢筋网20X20Cm网格，网间搭接宽度不小于一个网格间距，并间隔30cm用铁丝绑扎牢固。2）挂网必须张拉紧，按边坡形状尺寸取料加工，分布要均匀，绑扎要牢固。3）钢筋网安装后，与锚杆交接处必须进行扣件或其他措施连接，以保证喷射混凝土时钢筋网不晃动。4）喷射混凝土喷射混凝土配合比应通过试验确定，并满足设计强度和湿喷工艺的要求。喷射作业应分段、分片依次进行，喷射顺序结合开挖情况自下而上进行，先墙角后墙顶，先拱脚后拱顶。喷射混凝
