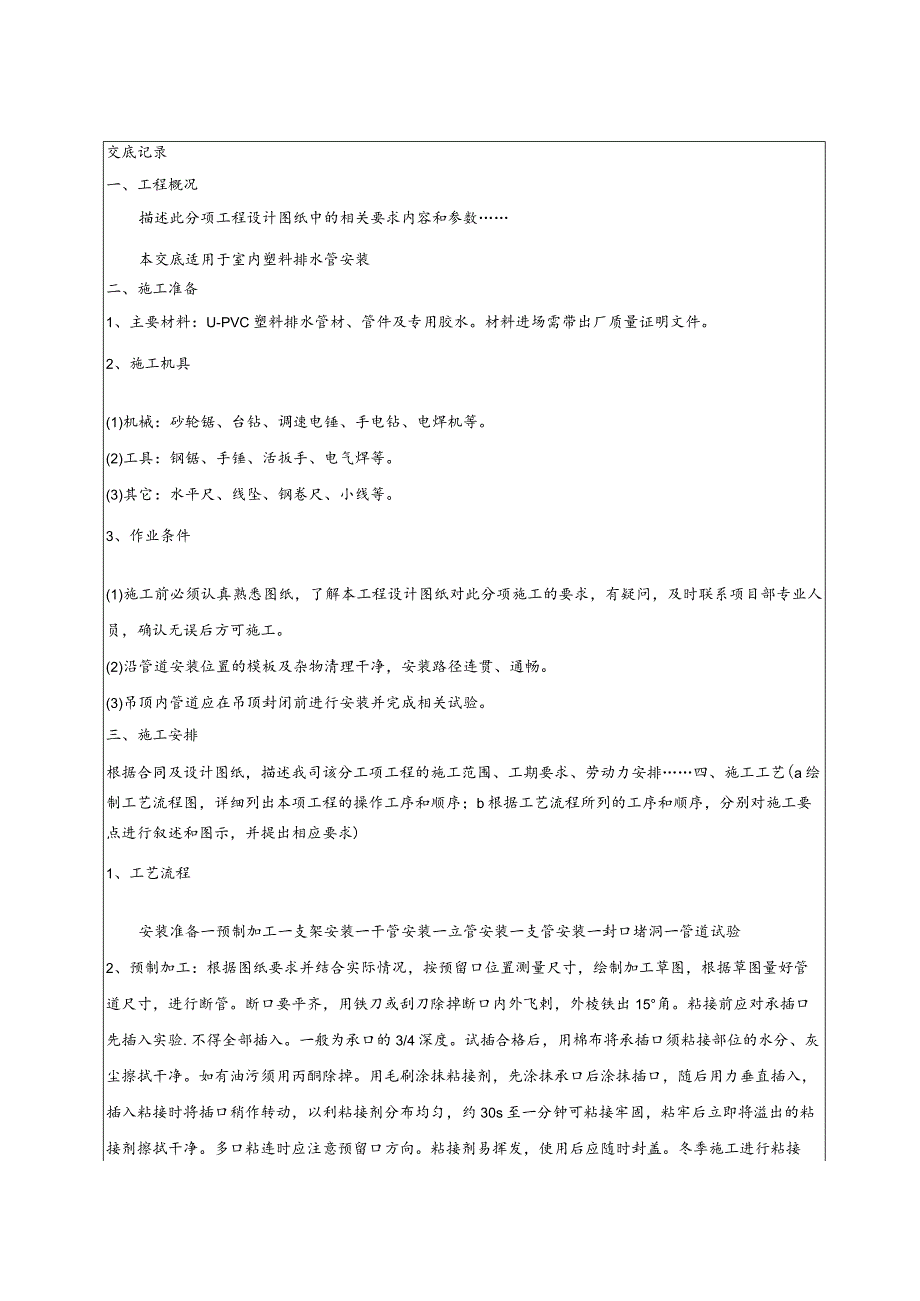

1、交底记录一、工程概况描述此分项工程设计图纸中的相关要求内容和参数本交底适用于室内塑料排水管安装二、施工准备1、主要材料：U-PVC塑料排水管材、管件及专用胶水。材料进场需带出厂质量证明文件。2、施工机具(1)机械：砂轮锯、台钻、调速电锤、手电钻、电焊机等。(2)工具：钢锯、手锤、活扳手、电气焊等。(3)其它：水平尺、线坠、钢卷尺、小线等。3、作业条件(1)施工前必须认真熟悉图纸，了解本工程设计图纸对此分项施工的要求，有疑问，及时联系项目部专业人员，确认无误后方可施工。(2)沿管道安装位置的模板及杂物清理干净，安装路径连贯、通畅。(3)吊顶内管道应在吊顶封闭前进行安装并完成相关试验。三、施工安排
2、根据合同及设计图纸，描述我司该分工项工程的施工范围、工期要求、劳动力安排四、施工工艺(a绘制工艺流程图，详细列出本项工程的操作工序和顺序；b根据工艺流程所列的工序和顺序，分别对施工要点进行叙述和图示，并提出相应要求)1、工艺流程安装准备一预制加工一支架安装一干管安装一立管安装一支管安装一封口堵洞一管道试验2、预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图，根据草图量好管道尺寸，进行断管。断口要平齐，用铁刀或刮刀除掉断口内外飞剌，外棱铁出15角。粘接前应对承插口先插入实验.不得全部插入。一般为承口的3/4深度。试插合格后，用棉布将承插口须粘接部位的水分、灰尘擦拭干净。如

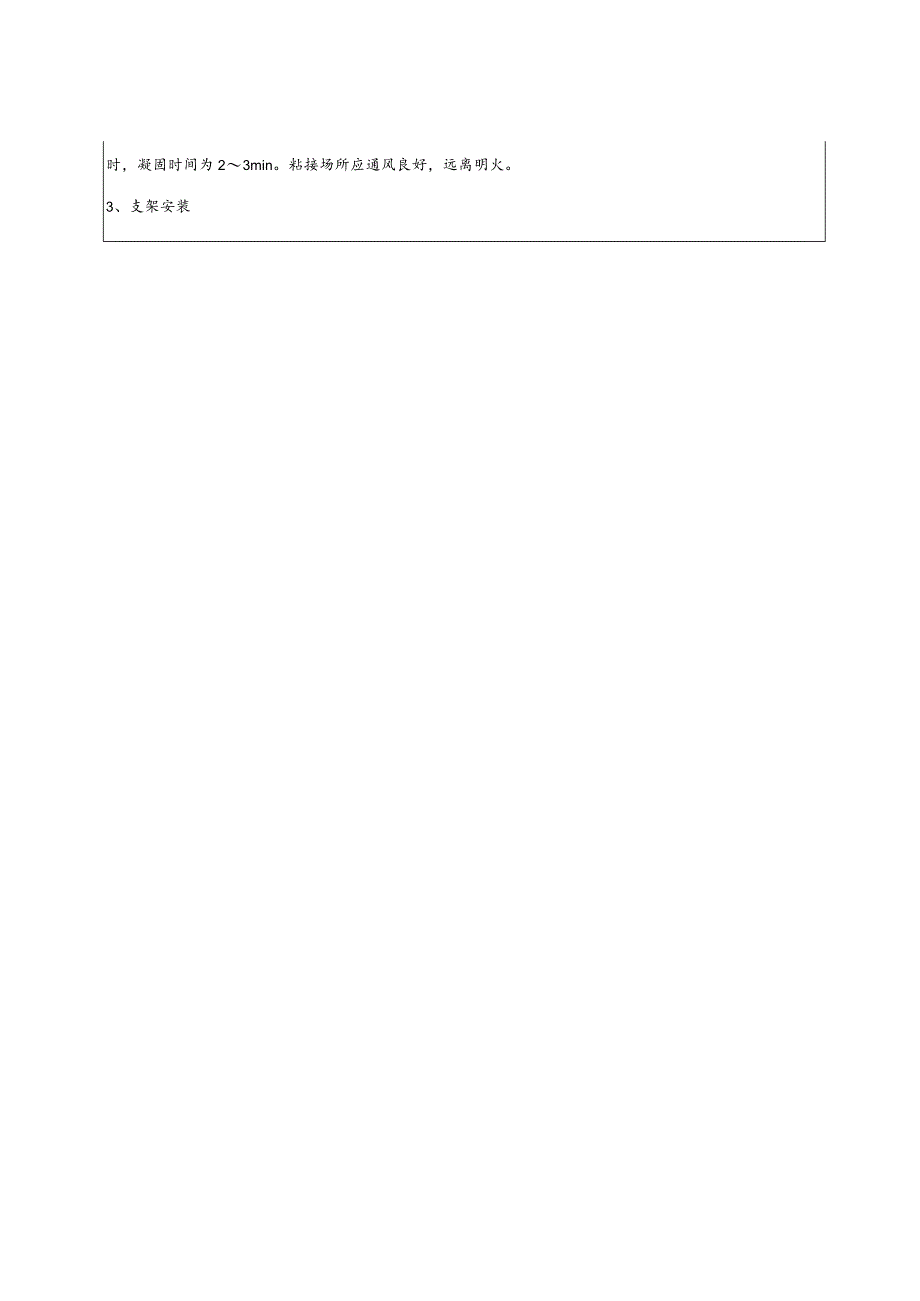

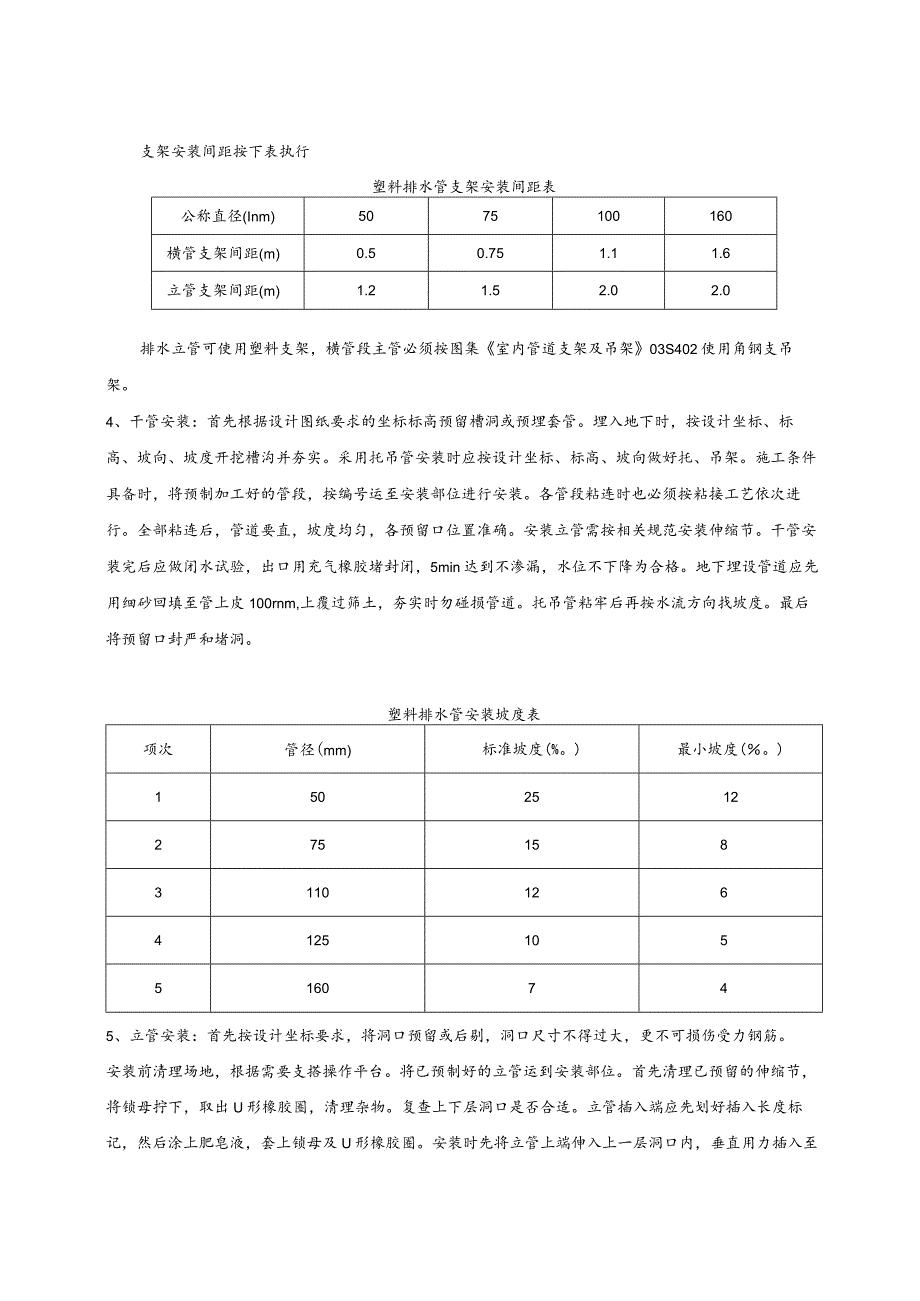

3、有油污须用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随后用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至一分钟可粘接牢固，粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。粘接剂易挥发，使用后应随时封盖。冬季施工进行粘接时，凝固时间为23min。粘接场所应通风良好，远离明火。3、支架安装支架安装间距按下表执行塑料排水管支架安装间距表公称直径(Inm)5075100160横管支架间距(m)0.50.751.11.6立管支架间距(m)1.21.52.02.0排水立管可使用塑料支架，横管段主管必须按图集室内管道支架及吊架03S402使用角钢支吊架。4、干管安
4、装：首先根据设计图纸要求的坐标标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。各管段粘连时也必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置准确。安装立管需按相关规范安装伸缩节。干管安装完后应做闭水试验，出口用充气橡胶堵封闭，5min达到不渗漏，水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100rnm,上覆过筛土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后将预留口封严和堵洞。塑料排水管安装坡度表项次管径(m
5、m)标准坡度(%。)最小坡度(。)1502512275158311012641251055160745、立管安装：首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预留的伸缩节，将锁母拧下，取出U形橡胶圈，清理杂物。复查上下层洞口是否合适。立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U形橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为2030mm）合适后即用自制U形钢制抱卡紧固于伸缩节上沿，然后找正找直.并测量顶板距三通口中心是否符合要求。无
6、误后即可堵洞。并将上层预留伸缩节封严。6、支管安装：首先剔出吊卡孔洞或复查预埋件是否合适。清理场地，按需要支搭操作平台。将预制好的支管按编号运至场地。清除各粘接部位的污物及水分。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管和堵洞。7、排水管道安装后.按规定要求必须进行闭水试验。凡属蔽暗装管道必须按分项工序进行。卫生洁具及设备安装后，必须进行通水试验。且应在油漆粉刷最后一道工序前进行。8、地下埋设管道及屋顶透气立管不采用硬质聚氯乙烯排水管件而采用下水铸铁管件时，可采用水泥捻口或带密封圈不锈钢柔性卡箍。当塑料管与铸铁管连接时，为保证接口质量
7、，须用粗砂纸将塑料管插接处外壁进行打磨处理。五、质量要求（针对本项工程的重点部位、关键环节，提出质量标准及验收方法。针对质量通病，提出质量控制措施）1、对于包管墙内排水管安装，需给二次结构单位下发相应检查口交底；2、埋地排水管需做砖砌支墩或混凝土支墩；3、预制好的管段弯曲或断裂，原因是直管堆放未垫实，或暴晒所致；4、接口处外观不清洁、美观，原因是粘接后外溢粘接剂未即时除掉；5、粘接口漏水，原因是粘接剂涂刷不均匀或粘接处未清理干净所致；6、地漏安装高度过低，影响使用，原因是地平线未找准；7、立、支管距墙过远、过近，半明半暗，造成减少使用面积，维修施工不便，主要是管道安装定位不当或墙体位移；8、排
8、水管的插口倾斜，造成灰口漏水，原因是预留口方向不准，灰口环缝不均匀；9、立管检查口渗、漏水，检查堵盖必须加垫，以防渗漏；10、生洁具的排水管道预留口距地偏高或偏低，原因是标高没找准，或下料尺寸有误；11、排水管道的坡度过小或倒坡，影响使用效果，各种管道坡度必须按设计要求找准。六、成品保护（对上道工序成品的保护提出要求；对本道工序成品提出具体保护措施）1、管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞；2、严禁利用塑料管道作为脚手架的支点或安全带的拉点、吊顶的吊点。不允许明火烘烤塑料管，以防管道变形；3、立管安装后应立即采取保护措施，将管道用纸或塑料布包裹，以免污染管道；4、预
9、制好的管道要码放整齐，垫平、垫牢、不得用脚踩或物压，也不得双层平放；5、不许在安装好的托、吊管道上搭设架子或拴吊物品。七、安全环保与绿色施工措施（对本项工程提出保证施工安全的具体措施，并提出具体的环保及绿色施工措施）1、机械切割前须检查机械运转是否正常，有否二级漏电保护，操作现场不得有易燃易爆源；2、管材加工和管道支架安装过程中，应尽量减少噪声对人员的影响；3、超过2米以上作业人员需系好安全带或遵从项目部安全员指令；4、进入施工现场必须遵守安全操作规程和现场安全管理规定；5、必须经过三级安全教育，经考核方可上岗作业；6、进入施工现场必须戴好安全帽，扣好帽带，正确使用劳保用品，严禁穿拖鞋、赤脚等进入施工现场。严禁酒后作业等违章违规操作；7、高处作业必须戴好安全帽、系安全带、穿防滑鞋、衣着灵便；8、在作业中如发现有安全隐患时，必须及时解决，危及人身安全时，必须停止作业；9、各特种作业项目必须由本专业特种作业人员操作，严禁持假证上岗或跳岗作业。施工必须按操作规程及相关要求作业，特种作业人员证件必须交复印件到项目安全部备案；10、遇有恶劣天气（如暴雨和国家规定中高温天气等）等不具备施工条件情况时，应立即停止施工;11、高处作业必须系好合格的安全带，高挂低用。交底内容:交底审核人交底人土建工程师质检员交底时间作业队接受交底人班组长质检员接受交底时间
