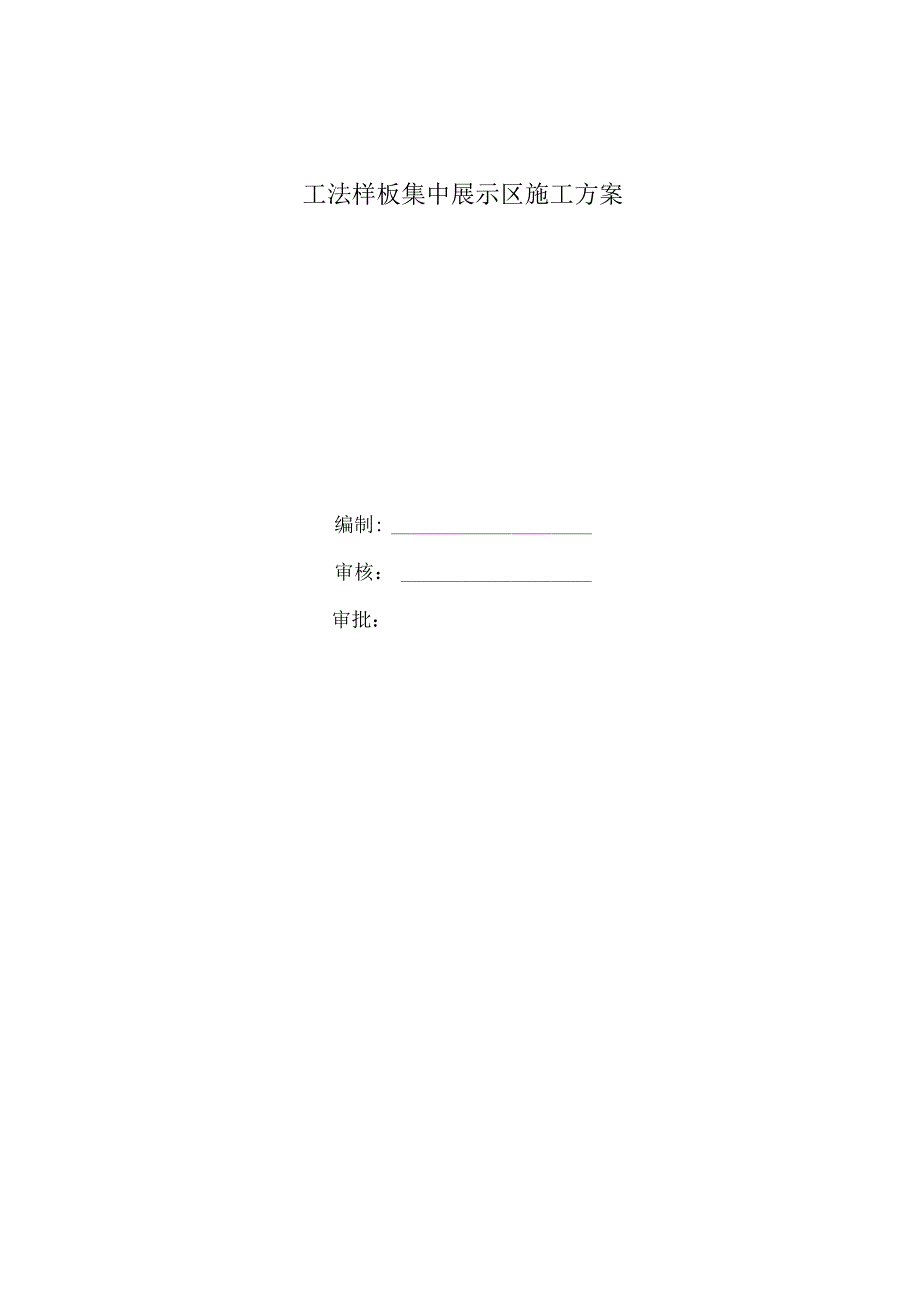

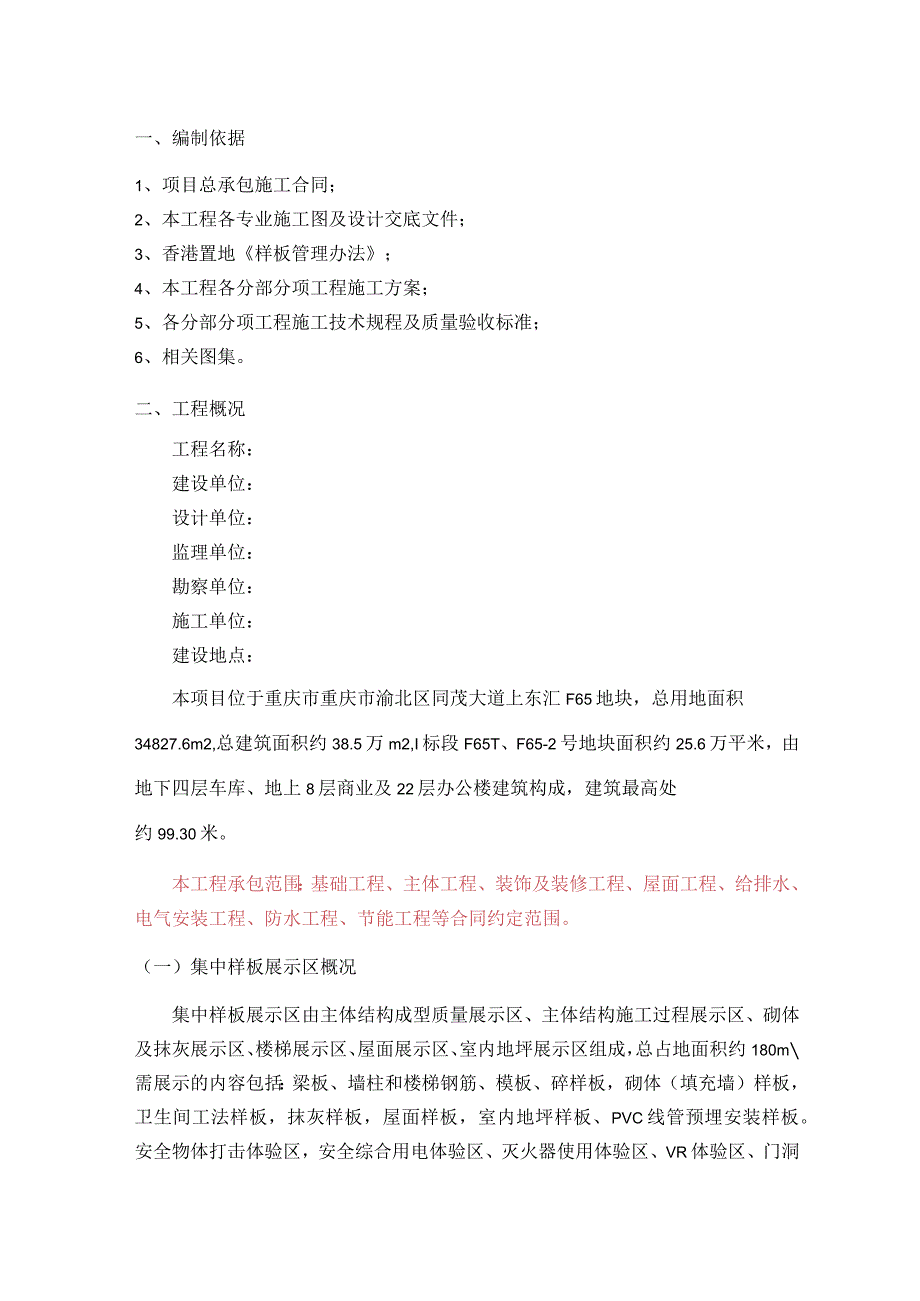

1、工法样板集中展示区施工方案编制:审核：审批：一、编制依据4二、工程概况4（一）工程概述错误!未定义书签。（二）集中样板展示区概况4三、施工准备5（一）技术准备5（二）材料准备5（三）机具设备、仪器准备7（四）施工进度计划8四、集中样板实施8（一）主体结构展示区8（二）楼梯模板展示区11（三）砌体及抹灰展示区12（四）屋面展示区15（五）室内地坪展示16五、样板引路注意事项17六、安全文明施工17一、编制依据1、项目总承包施工合同；2、本工程各专业施工图及设计交底文件；3、香港置地样板管理办法；4、本工程各分部分项工程施工方案；5、各分部分项工程施工技术规程及质量验收标准；6、相关图集。二、工程
2、概况工程名称：建设单位：设计单位：监理单位：勘察单位：施工单位：建设地点：本项目位于重庆市重庆市渝北区同茂大道上东汇F65地块，总用地面积34827.6m2,总建筑面积约38.5万m2,I标段F65T、F65-2号地块面积约25.6万平米，由地下四层车库、地上8层商业及22层办公楼建筑构成，建筑最高处约99.30米。本工程承包范围：基础工程、主体工程、装饰及装修工程、屋面工程、给排水、电气安装工程、防水工程、节能工程等合同约定范围。（一）集中样板展示区概况集中样板展示区由主体结构成型质量展示区、主体结构施工过程展示区、砌体及抹灰展示区、楼梯展示区、屋面展示区、室内地坪展示区组成，总占地面积约1
3、80m需展示的内容包括：梁板、墙柱和楼梯钢筋、模板、碎样板，砌体（填充墙）样板，卫生间工法样板，抹灰样板，屋面样板，室内地坪样板、PVC线管预埋安装样板。安全物体打击体验区，安全综合用电体验区、灭火器使用体验区、VR体验区、门洞安全防护样板及楼板水平洞口防护样板在安全体验区设置。展示区平面布置如下图:集中样板展示区区域外侧采用1.2m高定型化围挡进行围合，栏杆中间位置留2.5m宽展示入口。三、施工准备（一）技术准备1、施工之前熟悉本工程各专业施工图纸并完成设计交底及图纸答疑；2、熟悉建设单位关于样板管理及各工序施工要求；3、根据建设单位关于样板管理的相关要求，结合本工程施工设计图纸，完成样板实
4、施策划；4、编制集中样板施工方案并报监理、建设单位审批；5、集中样板施工之前，对各班组进行详细的施工技术交底并留存影像资料。（二）材料准备根据样板实施策划，统计集中样板实施需要的各种材料，甲供材或甲指乙供的材料确定品牌，乙供材满足相关质量要求，针对本工程集中样板实施策划，材料要求如下；1、钢管：48X2.8钢管，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚等的偏差应下表，钢管必须涂有防锈漆；2、扣件：铸铁扣件，扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝大螺栓必须更换，使用前进行防锈处理;3、丝杆：挡墙使用三段式止水丝杆，其余部位使
5、用12高强丝杆；4、木方：截面尺寸30X8()mm,无腐朽、霉变、虫蛀、折裂、枯节的木材,木材的材质标准应符合现行国家标准木结构设计规范GB5OOO5的规定。5、矩管：截面尺寸40X4Omm,进场前调直；6、模板：梁、墙、柱模板采用15mm厚覆膜板，板模板采用12mm厚八层板；7、钢筋：结构钢筋为HRB400级钢筋，砌体拉结筋及刚性层钢筋采用HPB300钢筋，钢筋有质保资料及进场复检报告，集中样板区的钢筋进行防锈处理；8、混凝土：均采用商品混凝土，混凝土强度等级为C30,混凝土品牌为甲方指定或甲方认可的品牌；9、砌块：53*95*190烧结页岩配砖，砌块满足节能及设计要求；10、防水：聚氨酯及
6、自粘卷材均采用甲方指定品牌；11、保温板：屋面为50mm厚XPS板，材料性能满足设计要求；12、管、线材料：满足甲方指定品牌。13、其余材料均应满足设计及相关规范要求；集中样板区使用的主要材料详下表：序号材料名称材料规格单位计划数量进场时间1钢管482.8m500现场调拨2木方3080M33现场调拨3矩管4040m100现场调拨4九层板1830915张30现场调拨5八层板1830X915张20现场调拨6扣件十字扣件个300现场调拨7混凝土C30M3200现场调拨8蒸压加气混凝土砌块2OO3OOX600M36现场调拨9实心植1959553M33现场调拨10聚氨酯防水涂料A组分：18KGB组分：3
7、6KGKGA组分：18KGB组分：36KG现场调拨11自粘卷材2mm厚f10现场调拨12XPS板50mm厚m15现场调拨13钢筋6.518吨2现场调拨14管件UOPVC管m20现场调拨15水泥P.O32.5吨5现场调拨16河沙中细沙吨15现场调拨注：其余材料根据现场实施情况调拨。主要材料计划一览表(三)机具设备、仪准备序号名称数量备注1钢筋切断机12钢筋弯曲机13砂轮切割机14木工圆锯15木工手锯16电钻26-127电锤28-258水准仪19卷尺5（四）施工进度计划结合施工总进度计划及现场场地情况，整个集中样板展示区施工时间为20天，从2月25日开始实施。四、集中样板实施（一）主体结构展示区主
8、体结构展示区分为主体结构成型质量展示区及主体结构施工过程展示区,展示区尺寸为3000X2500X3000,平面布置及配筋详详下图：O :5KLHD200x5508100/200(2)216j2ft14柱、墙配筋如下图:10M g1)Drms l 400 Ll50tt忖5。KZ11/71KZl定位筋平面图KZl加固平面图KZKGBZl模板安装前沿墙柱四周距离边缘弹200控制线，在签注边线内侧用100长10钢筋埋定位钢筋，定位钢筋距离阴阳角50,中间间距W500.墙柱模板采用15mm厚覆膜板，次龙骨采用40X40矩管，主龙骨采用48X2.8双钢管，次龙骨间距W150,主龙骨间距500,丝杆采用高强
9、对拉丝杆，墙柱底部采用50宽覆膜板套模，套模后用1:2.5水泥石屑坐浆。具体做法详下图：KZl定位筋平面图KZl加固平面图GBZl定位筋平面图GBZI加固平面图KZh GBZl加固立面图4040f空.Z舅SWHSiI圣给既KL2(KL1)加固大样图满堂支撑架立杆间距I(MX),扫地杆离地间距200,第一步步距1500,第二步步距700,立杆底部垫100XlOOX14模板。详下图：脚手架平面布置图施工要求：1、施工前根据图纸尺寸在垫层上放轴线、墙柱边线、施工控制线；2、钢管现场选用，尽量保证钢筋尺寸一致，钢管搭设前刷漆防锈；3、模板加工尺寸准确，加工采用圆盘锯加工，严禁采用手提电锯；4、主龙骨、
10、次龙骨、立杆、水平杆间距满足图纸要求；5、钢筋加工下料尺寸准确，满足规范要求；6、电渣压力焊焊包均匀、饱满、不偏心；7、钢筋绑扎完成后进行防锈处理；（二）楼梯模板展示区楼梯模板展示区尺寸为：25002240X1500,休息平台高度835,休息平台以下5步，休息平台以上4步，楼梯平台以下浇筑混凝土，以上不浇筑混凝土，仅绑扎钢筋、安装模板，楼梯梯步模板采用工具式定型模板，如下图：15mmM(三)砌体及抹灰展示区砌体展示区主体结构为L形框架结构，由五根KZ2和KL3组成，梁顶标高为H+3.00m,梁截面尺寸为200X400,混凝土强度等级为C30,结构部分详下图：BSE+H sl旦曷 3gz0 一小
11、S OSr587 (L)C-IX砌体展示区分3块，1轴线展示窗洞口，B轴线展示构造柱钢筋、模板及电箱多线管防开裂措施，2轴线暂时内墙抹灰工序。1/A轴KZ2展示外墙螺杆洞封堵，平面布置如下图：1162 I 1215 I 2107砌体展示区獭平面布置图1：50(2)1/A-B轴中KZ2展示螺杆洞口封堵，第一道螺杆展示螺杆扩孔，第二道螺杆展示螺杆发泡剂封堵，第三道螺杆展示干硬性水泥砂浆封堵；免开槽砖采用单线管，线管植筋20mm；窗洞口展示过梁、压顶及预制混凝土砌块。Bl2轴展示构造柱，其中一根构造柱展示构造柱钢筋，第二根构造柱展示模板安装及加固、撮箕口等，强电箱展示电箱上部过梁，多线管修补防开裂措
12、施。商劈入支座:250WSIii120预制过梁大样图现浇窗台压顶大样图施工要求：1、施工之前按图纸尺寸放轴线、边线、控制线；2、构造柱采用植筋IOd,预留长度600,构造柱绑扎区钢筋加密;3、砌体组砌方式严格按图纸施工；4、非整砖必须采用切割机切割；5、灰缝宽度810mm,双面勾缝；6、压顶全部采用现浇，过梁采用预制，过梁上下面标识清楚；（四）屋面展示区屋面展示区平面尺寸3000X1600,用于展示屋面女儿墙、出屋面烟道、透气管、屋面装饰做法，其中屋面装饰做法分层展示，每层展示宽度为200mm,做法按设计图纸。屋面展资硒2、C20t我早&2%, Wmm5、40#C20. mt. RW 6.50
13、200t6mt. WO. (M M*1.5*ftf (-4B). 300mmD. t JUBtWj. RJWH1.5HM(-4B *) Mlf M/午00|200|200|200200240|680880S3003007.016O*V.8,300300i.屋面展示示意图WL1bO1、刚性层3保温层1-1（五）室内地坪展示（待定具体做法）室内地坪展示区尺寸为3.0m3.0m四周砌筑600mm高砖砌体并抹灰，其中一方留设900宽门洞，主要展示地坪抓毛样板、基层处理样板及地坪成型质量样板。五、样板引路注意事项1、样板施工前各部作法确定，各材料按进度要求合格进场，现场见证取样送检合格。2、样板集中展示
14、部位需将各操作规程、质量管理制度、措施、安全施工注意事项全部挂牌上墙。3、样板验收合格的部位或构件要挂“验收合格标识牌”，验收不合格的要立即整改，直到合格为止，并将实测实量的结果标注于被测量的构件上。4、样板施工完成后应将各部位构件作法详细标注在构件上，隐蔽部分应用墨线标出，如楼面墙体内管走向、板厚、碎强度、砌体砂浆强度、楼层净高、房间方度等。5、施工过程中应及时收集样板施工、图片、影像资料，及时办好所有隐蔽验收手续，确保有案可查，施工完成后可制作幻影灯片作为后期施工交底资料。6、施工过程中应做好现场文明施工工作，做到工完场清，现场无垃圾、杂物、无剩余材料，并派专人进行日常维护。7、及时将相关资料报监理、甲方、质量监督人员检查验收。六、安全文明施工1、施工
