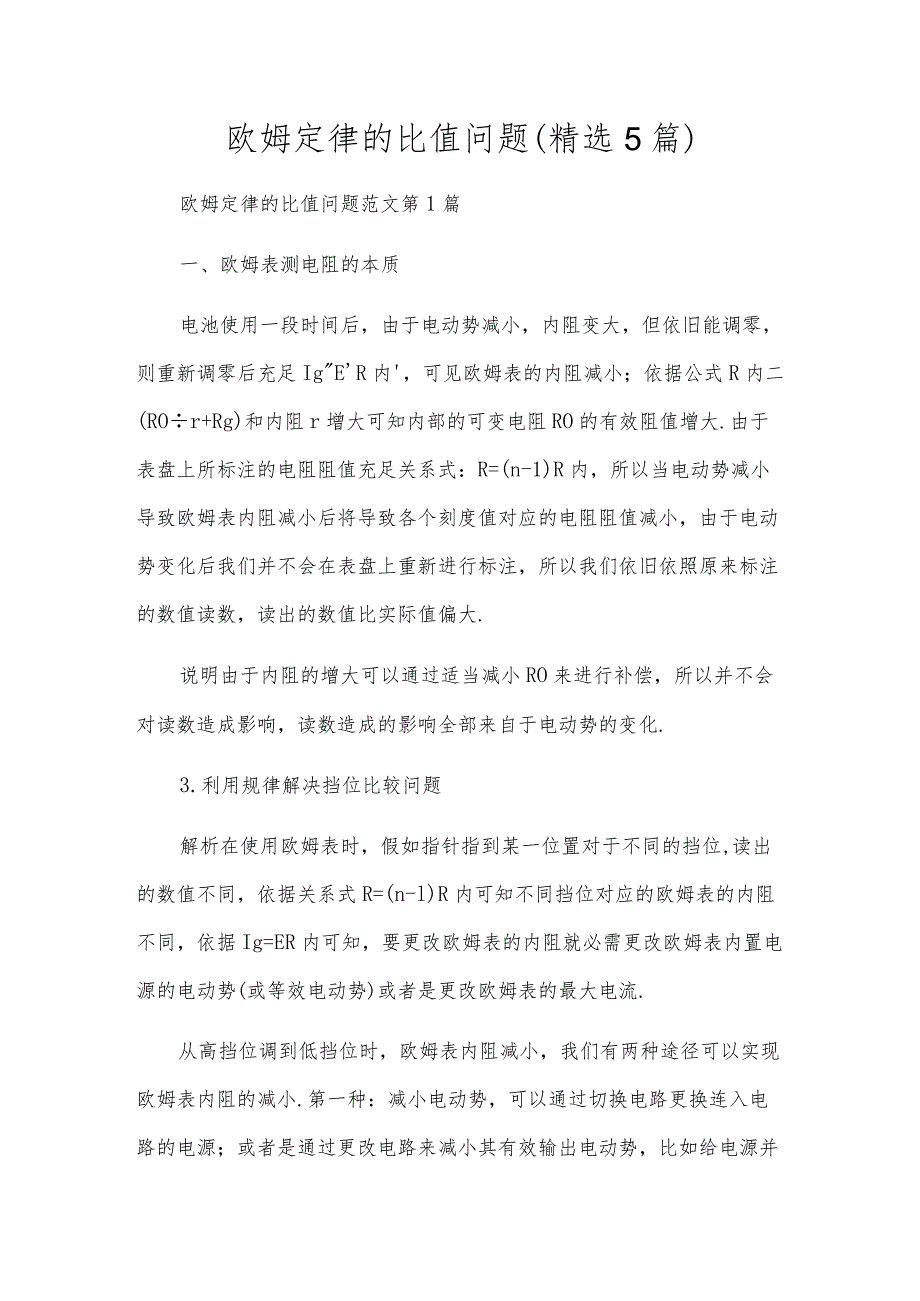

欧姆定律的比值问题(精选5篇).docx_第1页
第1页 / 共3页

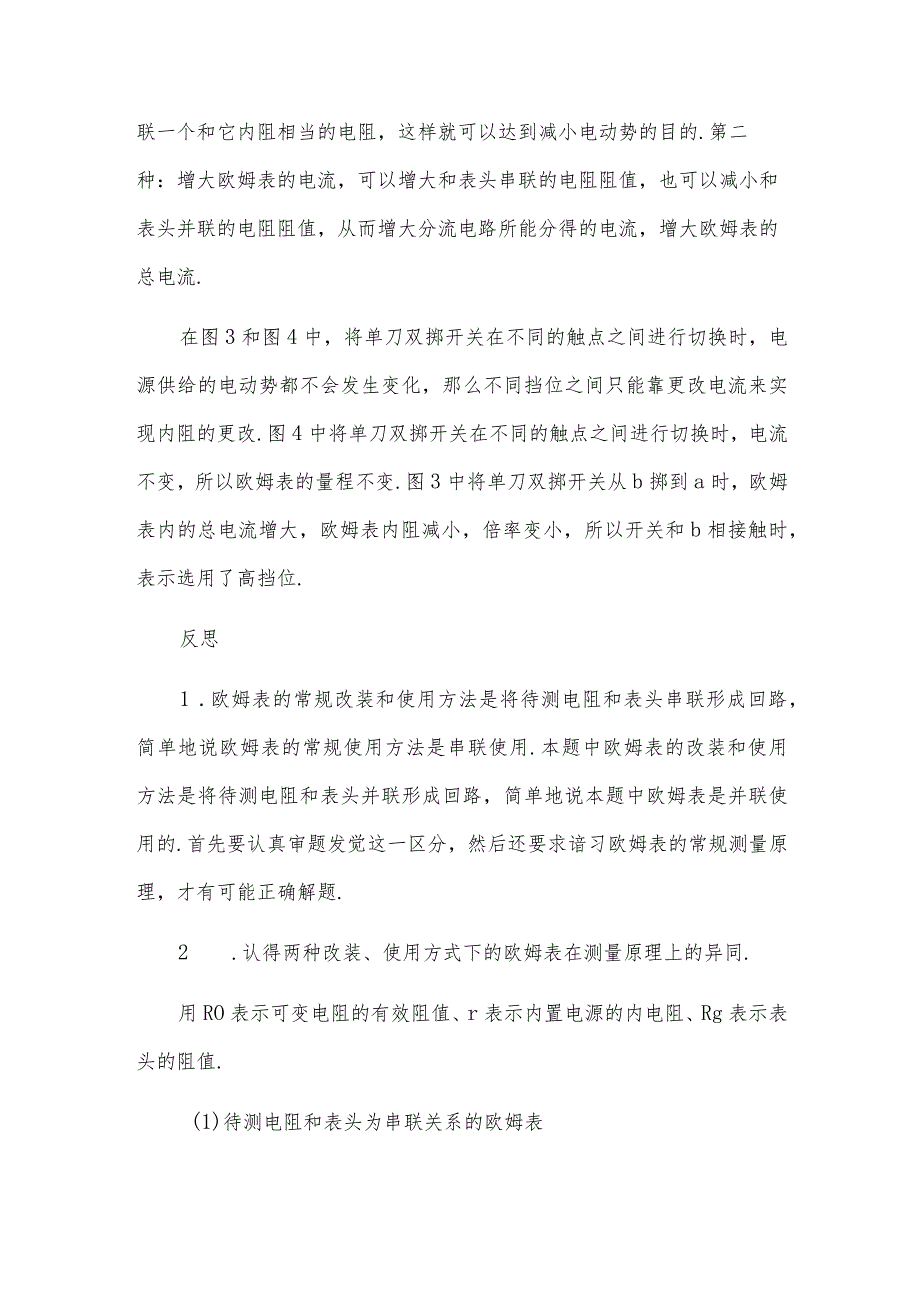

欧姆定律的比值问题(精选5篇).docx_第2页
第2页 / 共3页

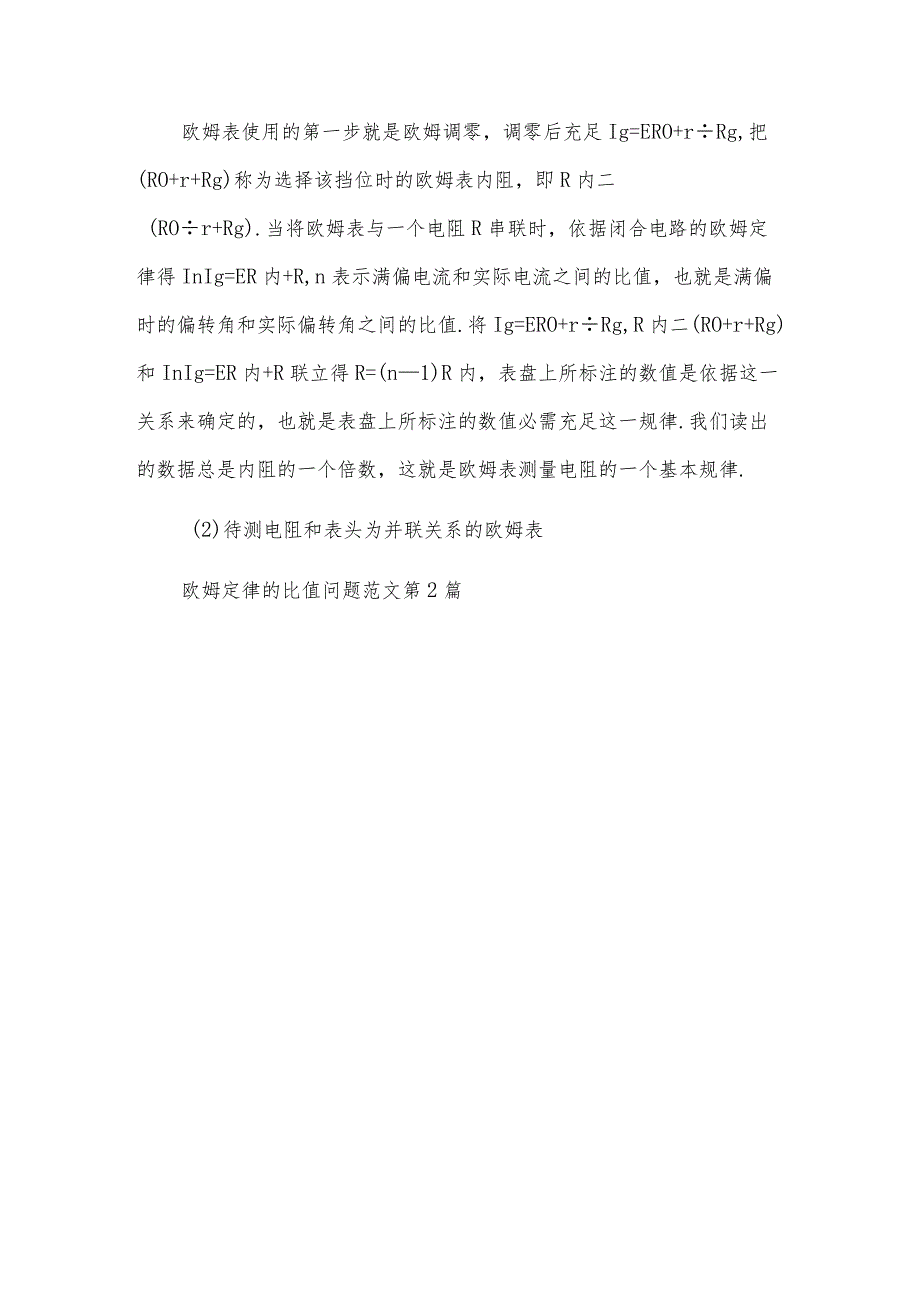

欧姆定律的比值问题(精选5篇).docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《欧姆定律的比值问题(精选5篇).docx》由会员分享,可在线阅读,更多相关《欧姆定律的比值问题(精选5篇).docx(3页珍藏版)》请在第壹文秘上搜索。

1、欧姆定律的比值问题(精选5篇)欧姆定律的比值问题范文第1篇一、欧姆表测电阻的本质电池使用一段时间后,由于电动势减小,内阻变大,但依旧能调零,则重新调零后充足IgER内,可见欧姆表的内阻减小;依据公式R内二(ROr+Rg)和内阻r增大可知内部的可变电阻RO的有效阻值增大.由于表盘上所标注的电阻阻值充足关系式:R=(n-1)R内,所以当电动势减小导致欧姆表内阻减小后将导致各个刻度值对应的电阻阻值减小,由于电动势变化后我们并不会在表盘上重新进行标注,所以我们依旧依照原来标注的数值读数,读出的数值比实际值偏大.说明由于内阻的增大可以通过适当减小RO来进行补偿,所以并不会对读数造成影响,读数造成的影响全

2、部来自于电动势的变化.3.利用规律解决挡位比较问题解析在使用欧姆表时,假如指针指到某一位置对于不同的挡位,读出的数值不同,依据关系式R=(n-l)R内可知不同挡位对应的欧姆表的内阻不同,依据Ig=ER内可知,要更改欧姆表的内阻就必需更改欧姆表内置电源的电动势(或等效电动势)或者是更改欧姆表的最大电流.从高挡位调到低挡位时,欧姆表内阻减小,我们有两种途径可以实现欧姆表内阻的减小.第一种:减小电动势,可以通过切换电路更换连入电路的电源;或者是通过更改电路来减小其有效输出电动势,比如给电源并联一个和它内阻相当的电阻,这样就可以达到减小电动势的目的.第二种:增大欧姆表的电流,可以增大和表头串联的电阻阻

3、值,也可以减小和表头并联的电阻阻值,从而增大分流电路所能分得的电流,增大欧姆表的总电流.在图3和图4中,将单刀双掷开关在不同的触点之间进行切换时,电源供给的电动势都不会发生变化,那么不同挡位之间只能靠更改电流来实现内阻的更改.图4中将单刀双掷开关在不同的触点之间进行切换时,电流不变,所以欧姆表的量程不变.图3中将单刀双掷开关从b掷到a时,欧姆表内的总电流增大,欧姆表内阻减小,倍率变小,所以开关和b相接触时,表示选用了高挡位.反思1 .欧姆表的常规改装和使用方法是将待测电阻和表头串联形成回路,简单地说欧姆表的常规使用方法是串联使用.本题中欧姆表的改装和使用方法是将待测电阻和表头并联形成回路,简单

4、地说本题中欧姆表是并联使用的.首先要认真审题发觉这一区分,然后还要求谙习欧姆表的常规测量原理,才有可能正确解题.2 .认得两种改装、使用方式下的欧姆表在测量原理上的异同.用RO表示可变电阻的有效阻值、r表示内置电源的内电阻、Rg表示表头的阻值.(1)待测电阻和表头为串联关系的欧姆表欧姆表使用的第一步就是欧姆调零,调零后充足Ig=ERO+rRg,把(RO+r+Rg)称为选择该挡位时的欧姆表内阻,即R内二(ROr+Rg).当将欧姆表与一个电阻R串联时,依据闭合电路的欧姆定律得InIg=ER内+R,n表示满偏电流和实际电流之间的比值,也就是满偏时的偏转角和实际偏转角之间的比值.将Ig=ERO+rRg,R内二(RO+r+Rg)和InIg=ER内+R联立得R=(n1)R内,表盘上所标注的数值是依据这一关系来确定的,也就是表盘上所标注的数值必需充足这一规律.我们读出的数据总是内阻的一个倍数,这就是欧姆表测量电阻的一个基本规律.(2)待测电阻和表头为并联关系的欧姆表欧姆定律的比值问题范文第2篇
