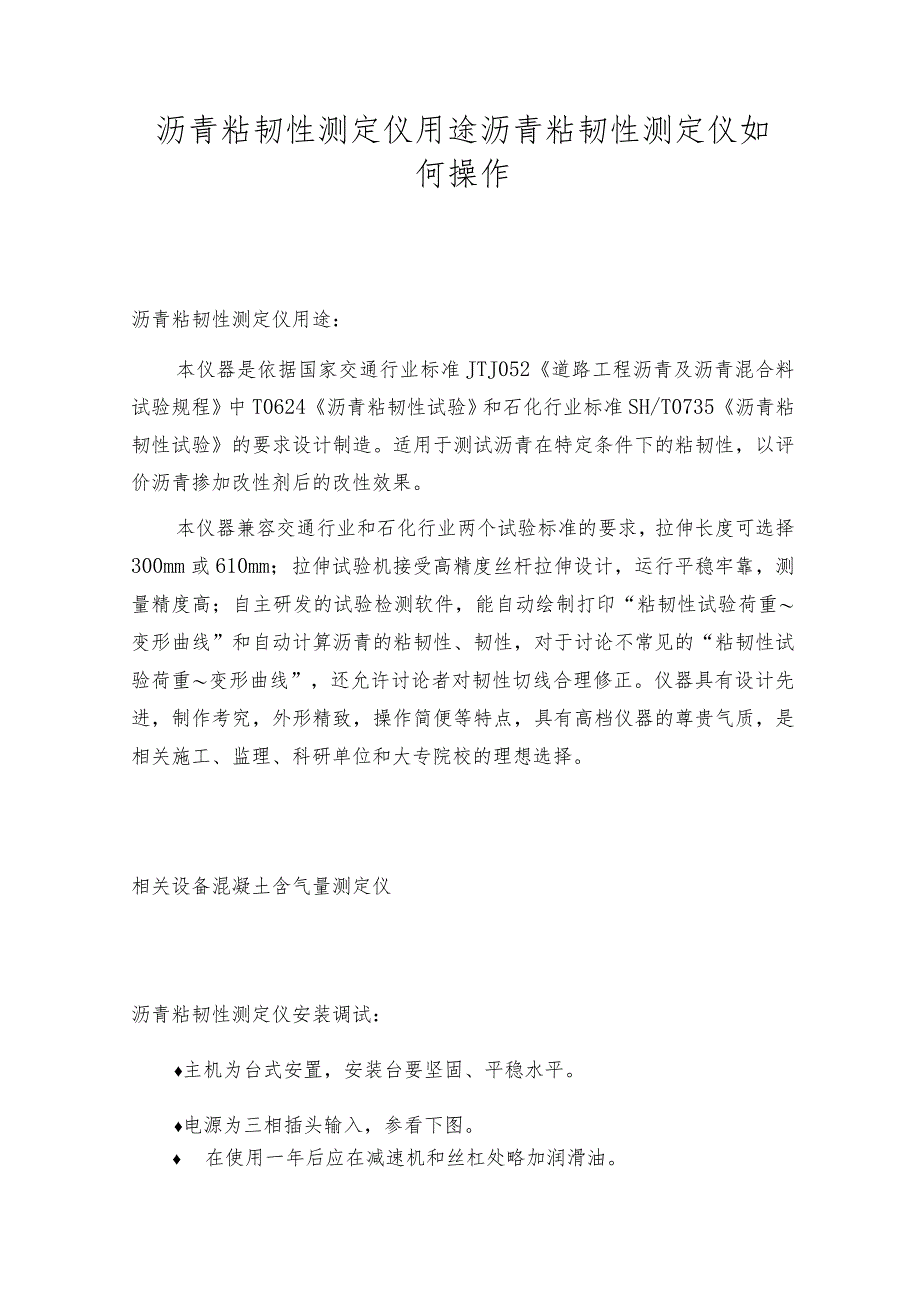

1、沥青粘韧性测定仪用途沥青粘韧性测定仪如何操作沥青粘韧性测定仪用途：本仪器是依据国家交通行业标准JTJ052道路工程沥青及沥青混合料试验规程中T0624沥青粘韧性试验和石化行业标准SH/T0735沥青粘韧性试验的要求设计制造。适用于测试沥青在特定条件下的粘韧性，以评价沥青掺加改性剂后的改性效果。本仪器兼容交通行业和石化行业两个试验标准的要求，拉伸长度可选择300mm或610mm；拉伸试验机接受高精度丝杆拉伸设计，运行平稳牢靠，测量精度高；自主研发的试验检测软件，能自动绘制打印“粘韧性试验荷重变形曲线”和自动计算沥青的粘韧性、韧性，对于讨论不常见的“粘韧性试验荷重变形曲线”，还允许讨论者对韧性切线

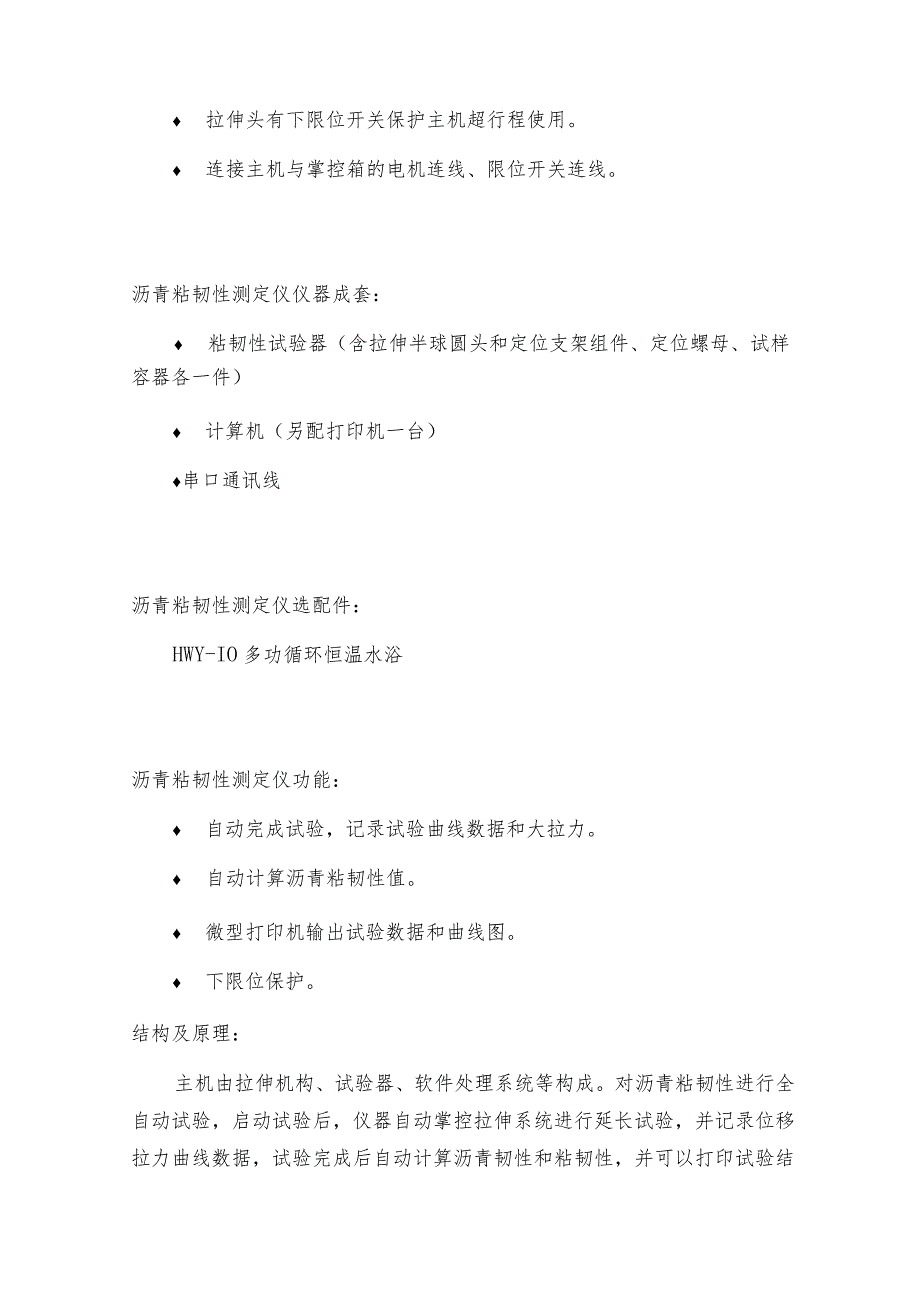

2、合理修正。仪器具有设计先进，制作考究，外形精致，操作简便等特点，具有高档仪器的尊贵气质，是相关施工、监理、科研单位和大专院校的理想选择。相关设备混凝土含气量测定仪沥青粘韧性测定仪安装调试：主机为台式安置，安装台要坚固、平稳水平。电源为三相插头输入，参看下图。 在使用一年后应在减速机和丝杠处略加润滑油。 拉伸头有下限位开关保护主机超行程使用。 连接主机与掌控箱的电机连线、限位开关连线。沥青粘韧性测定仪仪器成套： 粘韧性试验器（含拉伸半球圆头和定位支架组件、定位螺母、试样容器各一件） 计算机（另配打印机一台）串口通讯线沥青粘韧性测定仪选配件：HWY-IO多功循环恒温水浴沥青粘韧性测定仪功能： 自动
3、完成试验，记录试验曲线数据和大拉力。 自动计算沥青粘韧性值。 微型打印机输出试验数据和曲线图。 下限位保护。结构及原理：主机由拉伸机构、试验器、软件处理系统等构成。对沥青粘韧性进行全自动试验，启动试验后，仪器自动掌控拉伸系统进行延长试验，并记录位移拉力曲线数据，试验完成后自动计算沥青韧性和粘韧性，并可以打印试验结果和拉力位移曲线图。正式拉伸试验：按下拉伸试验机的电源按键，拉伸试验机接通工作电源，等待拉伸测试。运行计算机检测软件(粘韧性测试仪.exe文件，认真说明见软件操作说明)，按下述程序操作：输入本次试验测量资料：样品编号、测量人、送样单位。点击软件“测量”窗体上的测量按钮，等待开始试验。将
4、装有试样的粘韧性试验器从恒温水槽中取出，倒掉沥青表面上的水，快速将试验器上的连接杆及试样器杯安装到拉伸试样机的上下夹具间。注意安装时不得使半球圆头与沥青的相对位置产生扰动。粘韧性试验器从恒温水槽中取出到试验结束的时间应符合标准的规定。(4)按动拉伸试验机上的上行启动按键，拉伸试验机立刻以500mmmin的速度开始上行拉伸，此时计算机实时记录下荷重变形曲线，并自动计算出沥青试样的粘韧性、韧性，当运行到610mm时，拉伸试验机自动停止，本次拉伸试验结束。注意：a.特别讨论需要时也可手动选取变化点C计算沥青试样的粘韧性、韧性。b.试验过程中如需中途停止试验，按动上行位上的短时间停止按键，拉伸试验机即
5、停止工作。取出粘韧性试验器，按动拉伸试验机下行位上的启动按键，拉伸试验机开始下行回到原位，等待下次试验。在下行过程也可按下行位上的短时间停止按键停止运行。（6）再次作试验时，重复步骤。同一试样至少进行三次平行试验，当大值或小值不超过3倍标准差时，取平均值作为试验结果（此步骤由软件自动完成）。多次试验完成后，将拉伸试验器回位后（拉伸试验机的上夹具回复到下端），关闭拉伸试验机电源。 打印出相关的数据及曲线报告（试验报告纸型为A4纸），退出上位机检测软件，关闭计算机，试验结束。测试准备： 按标准所规定的要求，准备好试验用的各种试验器具、材料等。当试验改性沥青时，改性剂的加入应依据要求的方法操作并搅拌
6、均匀。 将仪器放置在坚固的试验台上，且放置平稳，不应有晃动。 将试样容器放入6（TC80。C烘箱中，预热1小时。 用三氯乙烯溶剂擦净拉伸半球圆头，装入定位支架中干燥待用，将热沥青试样渐渐注入预热的试样容器中，质量为50glg,注意试样中不得混入气泡。快速将拉伸半球圆头浸入沥青试样中，定位支架架在试样容器上方，用定位螺母压紧固定，使半球圆头上面恰好与沥青试样齐平，在室温下静置1L5小时，此时试样稍有收缩，适当调整定位螺母，使半球圆头高度保持与沥青上表面齐平。 将安装好的粘韧性试验器连同试样一起置入温度为250.1的恒温水槽架子上保温I-L5小时。 接好拉伸试验机、计算机的电源，接好仪器与计算机之
7、间的串口通讯线，拧紧串口线固定螺丝，启动计算机。试验准备： 按JTJ/T0602的方法准备沥青试样，当试验改性沥青时，改性剂的加入应依据要求的方法操作并搅拌均匀。 将试样容器放入60。C80。C烘箱中，预热lh。用三氯乙烯溶剂擦净拉伸头半球圆头，装入定位支架中干燥待用，将热沥青试样渐渐注入预热的试验容器中，质量为50glg,注意试验中不得混入气泡。快速将拉伸半球圆头浸入沥青试样中，定位支架架在试样容器上方，用定位螺母压紧固定，使半球圆头上面恰好与沥青试样齐平（见试验器装样示意图），在室温下静置Ih1.5h,此时试样稍有收缩，适当调整定位螺母，使半球圆头高度保持与沥青上表面齐平。 将安装好的粘韧
8、性试验器连同试样与起置入温度为250.1的恒温水槽中的架子上保温Ih1.5ho技术参数： 拉伸速度：500mmmin10mm； 大加载本领：1000N； 拉力非线性误差：VO.5%； 拉力采样间隔：O.5mm；大拉伸长度：610mm；供电电源：AC220V10%,50Hz；整机功耗：不大于500W；外型尺寸：5204001220mm操作使用：按键操作说明试验用来启动试验，按下该键后，试验启动，拉伸头开始上升，此时可以按下停止键停止试验。停止在试验过程中和归位过程中，按下该键停止电机运转。打印试验完成后，按下该键打印试验结果和曲线图。归位试验完成后，按下该键，拉伸头自动归位到限位位置。到达限位位
9、置后，再按下该键，可以点动操作电机运转。粗集料分样器用途:该仪器广泛用于机械、电子、冶金、化工、天文、轻工、农业等各行业和科研、教育、国防等部门，企业产品遍及国内外，深受国内外厂家及客商的欢迎。构成：该设备由3、7.5、13mm3付/套，带6个料框构成。质量承诺：产品的制造和检测均有质量记录和检测资料。对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。粗集料分样器在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年。在三包期内，供货方对设备显现的各类故障适时免费维护和修理服务。对非人为造成的各类零件损坏,适时免费更换。保修期外设备在使
10、用过程中发生故障，供货方适时到订货方服务，积极帮忙订货方完成维护。沥青粘韧性测定仪是依据国家交通行业标准JTJ052道路工程沥青及沥青混合料试验规程中T0624沥青粘韧性试验和石化行业标准SH/T0735沥青粘韧性试验的要求设计制造。适用于测试沥青在特定条件下的粘韧性，以评价沥青掺加改性剂后的改性效果。沥青粘韧性测定仪功能:自动完成试验，记录试验曲线数据和大拉力。自动计算沥青粘韧性值。微型打印机输出试验数据和曲线图。下限位保护。沥青粘韧性测定仪结构及原理:主机由拉伸机构、试验器、软件处理系统等构成。对沥青粘韧性进行全自动试验，启动试验后，仪器自动掌控拉伸系统进行延长试验,并记录位移拉力曲线数据
11、，试验完成后自动计算沥青韧性和粘韧性,并可以打印试验结果和拉力位移曲线图。沥青粘韧性测定仪技术参数:拉伸速度：500mmmin10mm；大加载本领：1000N；拉力非线性误差：0.5%；拉力采样间隔：0.5mm；大拉伸长度：610mm；供电电源：AC220V10%,50Hz；整机功耗：不大于500W；外型尺寸：520X4001220mm沥青粘韧性测定仪操作使用:按键操作说明试验用来启动试验，按下该键后，试验启动，拉伸头开始上升,此时可以按下停止键停止试验。停止在试验过程中和归位过程中，按下该键停止电机运转。打印试验完成后，按下该键打印试验结果和曲线图。归位试验完成后，按下该键，拉伸头自动归位到限位位置。到达限位位置后，再按下该键，可以点动操作电机运转。本仪器兼容交通行业和石化行业两个试验标准的要求，拉伸长度可选择300mm或610mm；拉伸试验机接受高精度丝杆拉伸设计，运行平稳牢靠，测量精度高;自主研发的试验检测软件，能自动绘制打印“粘韧性试验荷重变形曲线”和自动计算沥青的粘韧性、韧性，对于讨论不常见的“粘韧性试验荷重变形曲线”，还允许讨论者对韧性切线合理修正。仪器具有设计先进，制作考究，外形精致，操作简便等特点，具有高档仪器的尊贵气质，是相关施工、监理、科研单位和大专院校的理想选择。
