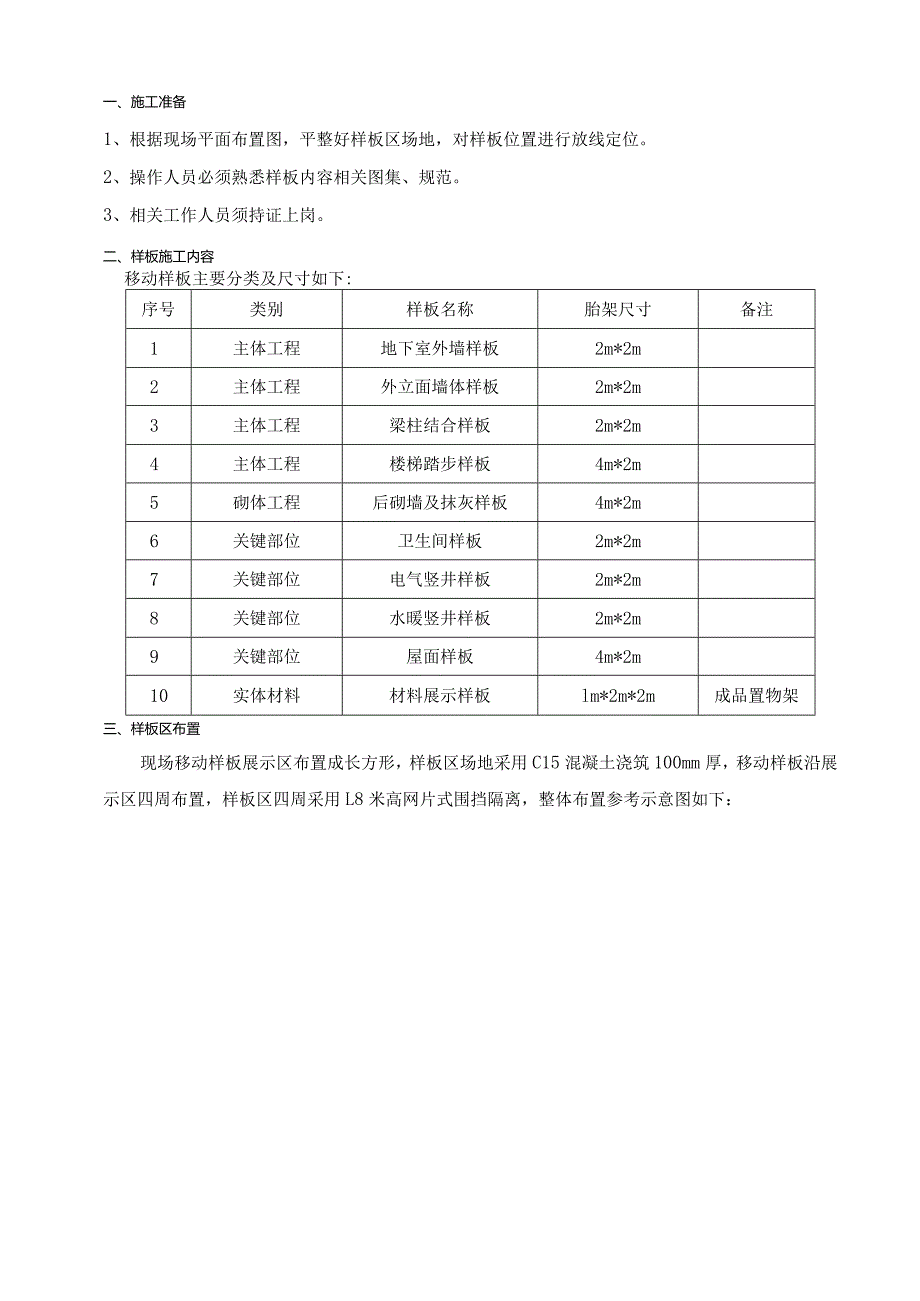

1、一、施工准备1、根据现场平面布置图，平整好样板区场地，对样板位置进行放线定位。2、操作人员必须熟悉样板内容相关图集、规范。3、相关工作人员须持证上岗。二、样板施工内容移动样板主要分类及尺寸如下:序号类别样板名称胎架尺寸备注1主体工程地下室外墙样板2m*2m2主体工程外立面墙体样板2m*2m3主体工程梁柱结合样板2m*2m4主体工程楼梯踏步样板4m*2m5砌体工程后砌墙及抹灰样板4m*2m6关键部位卫生间样板2m*2m7关键部位电气竖井样板2m*2m8关键部位水暖竖井样板2m*2m9关键部位屋面样板4m*2m10实体材料材料展示样板lm*2m*2m成品置物架三、样板区布置现场移动样板展示区布置成

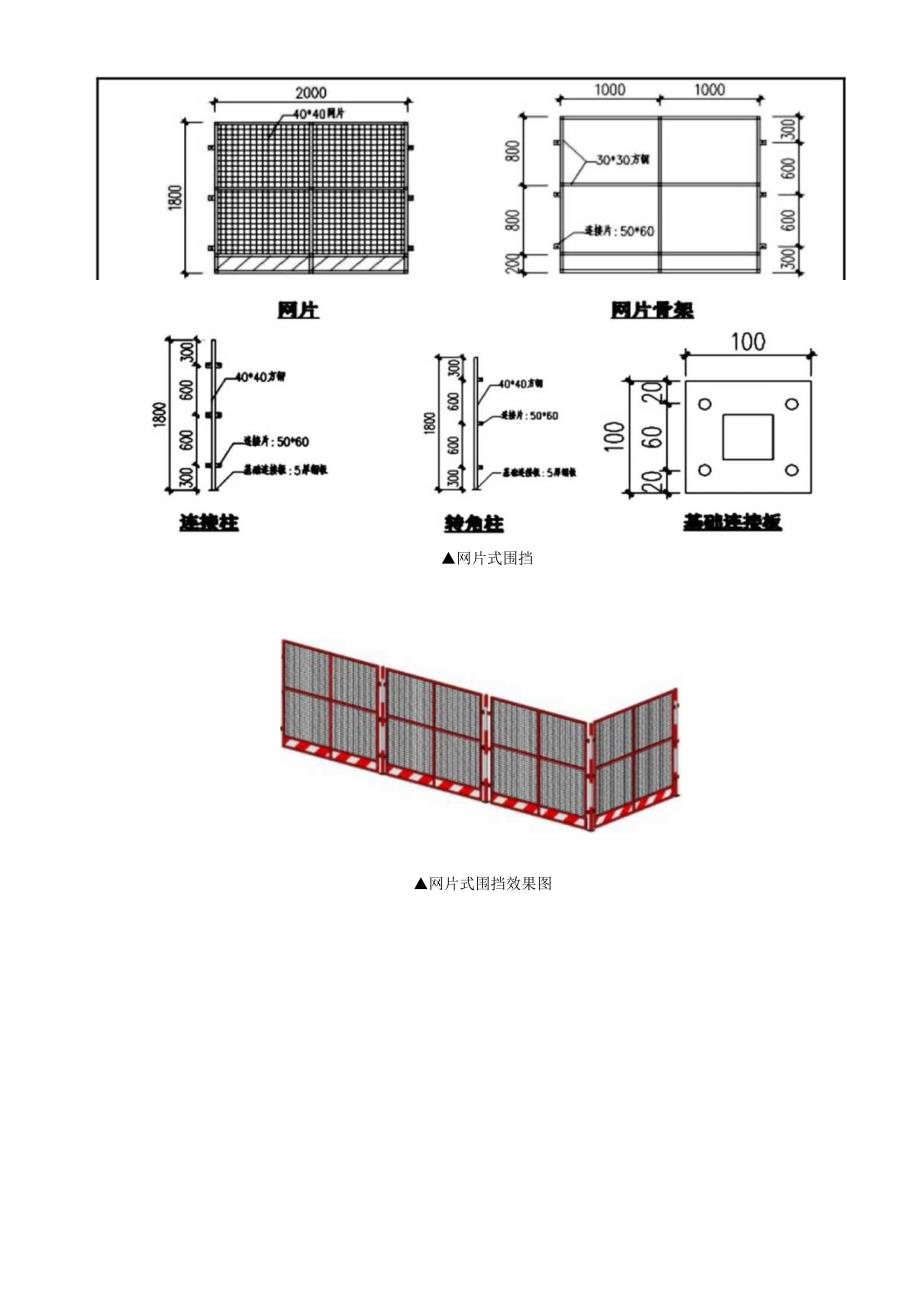

2、长方形，样板区场地采用C15混凝土浇筑100mm厚，移动样板沿展示区四周布置，样板区四周采用L8米高网片式围挡隔离，整体布置参考示意图如下：网片式围挡网片式围挡效果图样板区整体布置图示意四、样板胎架施工1、胎架规格样板胎架常用规格主要为2m*2m4m*2m02、制作流程以规格2m*2m为例，制作流程如下：（1）整个胎架为2m*2m的长方体，由纵向2m的和横向2m的14#槽钢构成外沿边框（槽钢背侧向外），中间均匀附加1根2m长槽钢、2根Im短槽钢，将整个胎架分成4个边长为Im的正方形，每根槽钢相接处进行双面满焊处理。（2）在整个胎架正面点焊覆盖O.5cm压纹钢板。钢板与胎架槽钢点焊固定。（3）在
3、整个胎架四角下部焊接长度IOcm长的14#槽钢，作为底部滑轮的支架，槽钢下部和定制的万向滑轮进行螺栓连接，整个胎架内外槽钢结构每间隔1米增加滑轮，做法同胎架四角下部滑轮，构成了整个胎架。（4）在整个胎架四角采用620圆钢焊接吊装环各一个，吊环圆钢与胎架槽钢双面满焊。（5）在胎架四周槽钢背面刷蓝色油漆。正面压纹钢板涂蓝色面漆。胎架制作平面图及实际效果参见下图:五、各样板展示内容1、地下室外墙样板：钢筋绑扎及定位、施工缝处理、止水钢板预埋、混凝土成品质量、穿墙螺杆眼封堵、穿墙孔预留样板。2、外立面墙体样板：外墙穿墙螺杆眼封堵、外墙预留孔洞、空调板、空调板孔洞、空调板支模、墙体成型效果。3、梁柱结合
4、样板展示内容：梁柱钢筋绑扎、快易收口网、模板支设及加固。4、楼梯样板展示内容：模板支设加固、梯板钢筋绑扎、踏步尺寸、踏步平台处结构内收。5、后砌墙及抹灰样板：马牙槎，预制水电孔洞、斜砌样板、抹灰及涂料样板含灰饼、冲筋、甩浆、挂网、找平层、面层、电气管线、电盒预埋样板、配电箱样板；外侧做外墙涂料样板（含15mm厚找平层、5mm厚聚合物防水水泥砂浆复合耐碱玻璃纤维网格布、白色腻子、底漆、浅黄色外墙真石漆，各样板层错层排布）；构造柱模板支设、构造柱钢筋绑扎、构造柱浇筑成型质量、门窗压顶、过梁。6、卫生间样板：地面防水、保护层、给水管道安装、电气预埋、地漏安装、烟道安装、排水管安装、卫生间反坎及错台。
5、7、屋面样板样板展示内容：基层处理、泡沫混凝土找坡层、找平层、防水层、隔离层、保温层、保护层（各样板层错层排布）、防水上翻、通气管道及烟道防水处理、雨水口、避雷网安装、女儿墙、避雷网、压槽。六、样板施工1、地下室外墙样板（统一胎架尺寸：2m*2m）（1）样板概况样板实体选用L型剪力墙，长短边均为1.6m,墙厚300mm,一侧混凝土浇筑高1.2m,另一侧底部浇筑30Omln高，100Omln长墙体，根部30OmIn高位置埋设止水钢板；（2）样板施工重点剪力墙水平、竖向钢筋均采用C14150,拉筋采用A6300,所有钢筋均涂刷银粉防锈漆;结构箍筋弯钩的的弯折角度不应小于135,弯折后平直段长度不应
6、小于IOd或75mm；墙体水平施工缝留设在高出底板表面不小于300un的墙体上；止水钢板在墙体中线上,开口朝迎水面，搭接焊口无焊穿、漏焊现象，止水钢板外露部分涂刷银粉漆；止水钢板穿过柱箍筋时，可以将所穿过的箍筋断开，制成开口箍，电焊在钢板上；靠阴角位置支设100OnUn长*1200高模板展示面板采用14.5mm厚木胶合板,40X4Omm方管300（或钢管482.9mm）+482.9mm双钢管背楞60Omm。模板加固使用的对拉螺栓中部应设止水片,止水片与对拉螺栓环焊,止水螺杆用12,800mm长螺杆，间距500*50Omm。地下室外墙样板实体图2、外立面墙体样板（统一胎架尺寸：2m*2m）（1）
7、样板概况样板实体剪力墙成“一”字型，墙长度为L6m,墙厚200mm,混凝土浇筑高L5m,单侧（靠内侧）浇筑长700*宽60Oniln空调板，墙上预留空调孔洞（空调孔洞内高外底）。（2）样板施工重点剪力墙水平、竖向钢筋均采用C12150,拉筋采用A6300；空调挑板受力筋采用C10150,分布筋采用C6200o空调板沿外侧100nIln宽降板IOnInb设置100nInl宽向外2cm找坡，无组织排水，底部设置100min宽滴水线；空调板下方留置空调板施工模板，空调板模板上设置凸起滴水线条；穿墙螺杆洞外墙扩孔，深50mm,清理后浇水湿润，中部采用发泡胶填充，外侧用干硬性防水微膨胀砂浆封堵，之后采用
8、L5mm厚聚氨酯涂料涂刷孔眼部位，涂料采用圆形（直径10cm）或正方形（边长10cm）；空调洞口外低内高，直径80mm,内外高差20m11）o外立面墙体样板3、梁柱结合样板（统一胎架尺寸：2m*2m）（1）样板概况样板实体中框架柱取600*600mm,高1200mm,框架梁取300*600mm,框柱模板龙骨采用40*40mm方管进行加固。所有钢筋均涂刷银粉防锈漆，钢管及方木涂刷黄色油漆。（2）样板施工重点框架柱配筋：角筋：4D18,h、b一侧钢筋均为3D16,框架节点核心区内均必须设置水平箍筋，箍筋为Clo100/150,加密区为500mm。框架梁配筋：3D16；3D18,N2C12,C810
9、0200,箍筋加密区为1200mm；各层之间的钢筋净距不应小于25mm和d（d为两层纵筋直径较大者）；梁柱箍筋起步为50mm；梁柱交接处设置快易收口网，将强度不同混凝土分隔。梁柱结合样板实体图4、楼梯踏步样板（统一胎架尺寸：4m*2m）（1）样板概况楼梯宽LInb楼梯梁200*30OnIn1,设置8个踏步，宽26Omnb高164mm；楼梯样板设置两跑，第二跑仅设置1/3；所有钢筋均涂刷银粉，钢管及方木涂刷黄色油漆。（2）样板施工重点楼梯脚手架立杆横、纵距均为1.2m,距地上200mm设置纵横向扫地杆，水平杆步距按0.9m设置。楼梯底板模板及楼梯板采用14.5mm厚木胶合，底部采用40*90方木
10、铺设，木方底部设置纵横背杆；楼梯侧帮采用钢管加固，顶部及底部设置拉杆；1400U=8260=2080L=LI=2001018018200480200蛇180gi18O2楼梯梯板配筋图UUiwUUC皆PB示意图楼梯休息平台配筋图5、后砌墙及抹灰样板（统一胎架尺寸：4m*2m）（1）样板概况样板墙体采用600*200*2Oomm蒸压加气混凝土砌块砌筑成“L”型，长边3.5m、短边1.5m,高2.5m,抹灰及涂料样板：长边靠墙体端头部分内侧做内墙抹灰样板（含灰饼、冲筋、甩浆、挂网、找平层、面层、电气管线、电盒预埋样板、配电箱样板），外侧做外墙涂料样板（含15m厚找平层、5mm厚聚合物防水水泥砂浆复合
11、耐碱玻璃纤维网格布、白色腻子、底漆、浅黄色外墙真石漆等各样板层错层排布）；（2）样板施工重点1）砌筑放出墙体位置线、砌块模数线、构造柱位置线；砌筑蒸压加气混凝土砌块前，墙底部设置3皮免烧砖；砌块要求无断砖、无缺棱掉角（缺角最长边3cm）灰缝饱满；长边墙体中部距地09m设置C1212窗户，窗底设置100mln厚钢筋混凝土压顶内配3根C6钢筋，窗洞两侧设置预制混凝土块;砌体顶部用灰砂砖斜砌压紧挤实，砌块应对称向两边倒，且端部和中部采用三角形混凝土预制块；马牙槎一退一进，从每层楼面开始，马牙槎先退后进，马牙槎伸入墙体100mm,马牙槎处砌块上下切45角；配电箱采用C20预制混凝土块的方法，直接砌筑于
12、墙体上；砌体拉筋为C6600o斜砌、预制块上下切45病墙体砌筑跳豌馥黯躺躺Mmm15mm配电盒直接埋设于肿块内 且配电盒正面炎蜗面15mm配电箱预制混凝土块正视图配电箱预制混凝土块侧视图配电箱预制块现场预制砌筑效果图2）抹灰基面处理：将砌筑面灰尘清理干净；挂网：不同材料基体结合处、水电管线开槽挂加强网，加强网采用网宽25Omm,丝径O.65mm,孔径15*15mm镀锌钢丝网；甩浆：使用自制小工具进行甩浆，要使墙面布点均匀无遗漏，且不得有大的流坠；灰饼与冲筋：灰饼间距不超过Lonb尺寸30mm*30mm,厚未20mm,按照做出的灰饼用M20砂浆做成控制墙面垂直、平整的竖向“带”，宽30mm,长1
13、00Omm,每个1米设置一道冲筋;找平层：表面为横向拉文，厚度15mm；罩面砂浆：水泥砂浆压光，厚度5mm；灰饼冲筋挂网、管线开槽外墙抹灰样板3）构造柱墙体端头及转角处均留设构造柱（构造柱配筋如下图），纵筋搭接50d（600mm）,短墙端头构造柱浇筑成型；转角构造柱1.5米以上支设模板，L5米以下展示钢筋绑扎，构造柱模板支设必须设置楔形进料口，模板支设采用对拉螺杆进行加固。佃260200/40构造柱配筋50*1QQ方木,K说一析和U构造柱模板支设样板展示图6、卫生间样板(统一胎架尺寸：2m*2m)(1)样板概况底部浇筑1600*1600*10mmC25混凝土板，砌筑L5m*l.5m卫生间，高度
14、2米。墙体砌筑填充墙，预埋电气管道及电盒；底部包含地面给水管、防水导墙、地面防水、地漏、防水涂膜等，地面部分单侧浇筑防水保护层；样板内部安装排水立管、烟气道等，顶部安装排水管道。(2)样板施工重点钢筋混凝土楼板(表面手持抛丸机去除浮浆)，清除突起颗粒；卫生间墙体采用MUlO免烧砖，M5砂浆砌筑，墙体底部做20Onun高C20混凝土坎台，宽度同墙宽；L5厚单组份聚氨酯涂料防水层，面撒黄砂，阴角位置抹圆角；遇门口时垂直门宽出20Onln1,平行门宽处50Omln做防水，防水上翻300mm；M20防水水泥砂浆保护层兼找坡层，2%找坡至排水口，最薄处20mm；地面及墙体给水管；排水管道及套管封堵；烟道安装。卫生间实体样板7、屋面样板(统一胎架尺寸：4m*2m)(1)样板概况屋面样板女儿墙高1.2m,取一角逐层显示屋面做法。另一侧根据施工做法展示通气立管、排气管、烟道、雨水口、避雷网、女儿墙、根部圆弧等细部节点，各层错层排布。(2)样板
