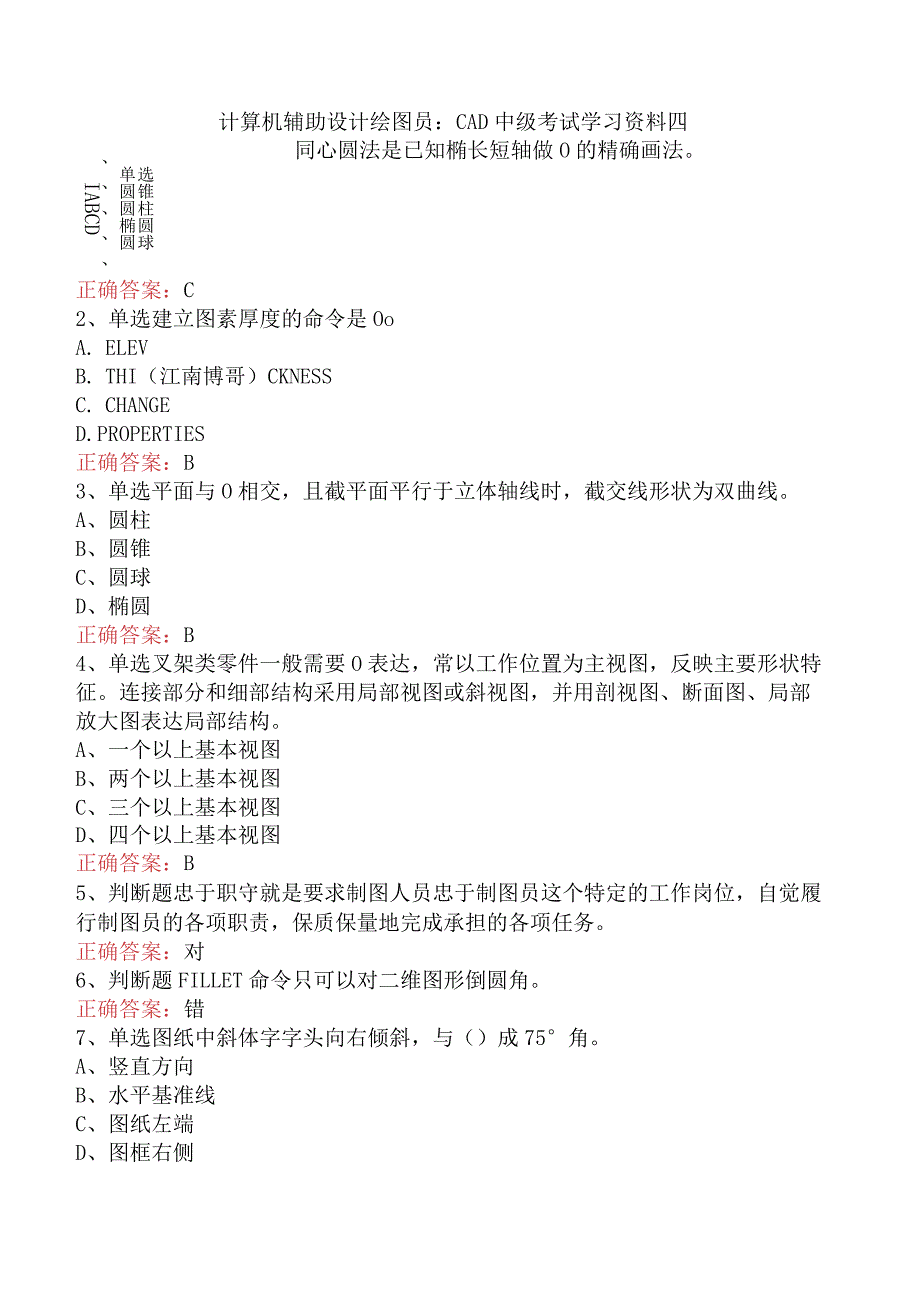

1、选锥柱圆球单圆圆椭圆、 、 、 、 、IABCD计算机辅助设计绘图员：CAD中级考试学习资料四同心圆法是已知椭长短轴做O的精确画法。正确答案：C2、单选建立图素厚度的命令是OoA. ELEVB. THI（江南博哥）CKNESSC. CHANGED.PROPERTIES正确答案：B3、单选平面与O相交，且截平面平行于立体轴线时，截交线形状为双曲线。A、圆柱B、圆锥C、圆球D、椭圆正确答案：B4、单选叉架类零件一般需要O表达，常以工作位置为主视图，反映主要形状特征。连接部分和细部结构采用局部视图或斜视图，并用剖视图、断面图、局部放大图表达局部结构。A、一个以上基本视图B、两个以上基本视图C、三个以

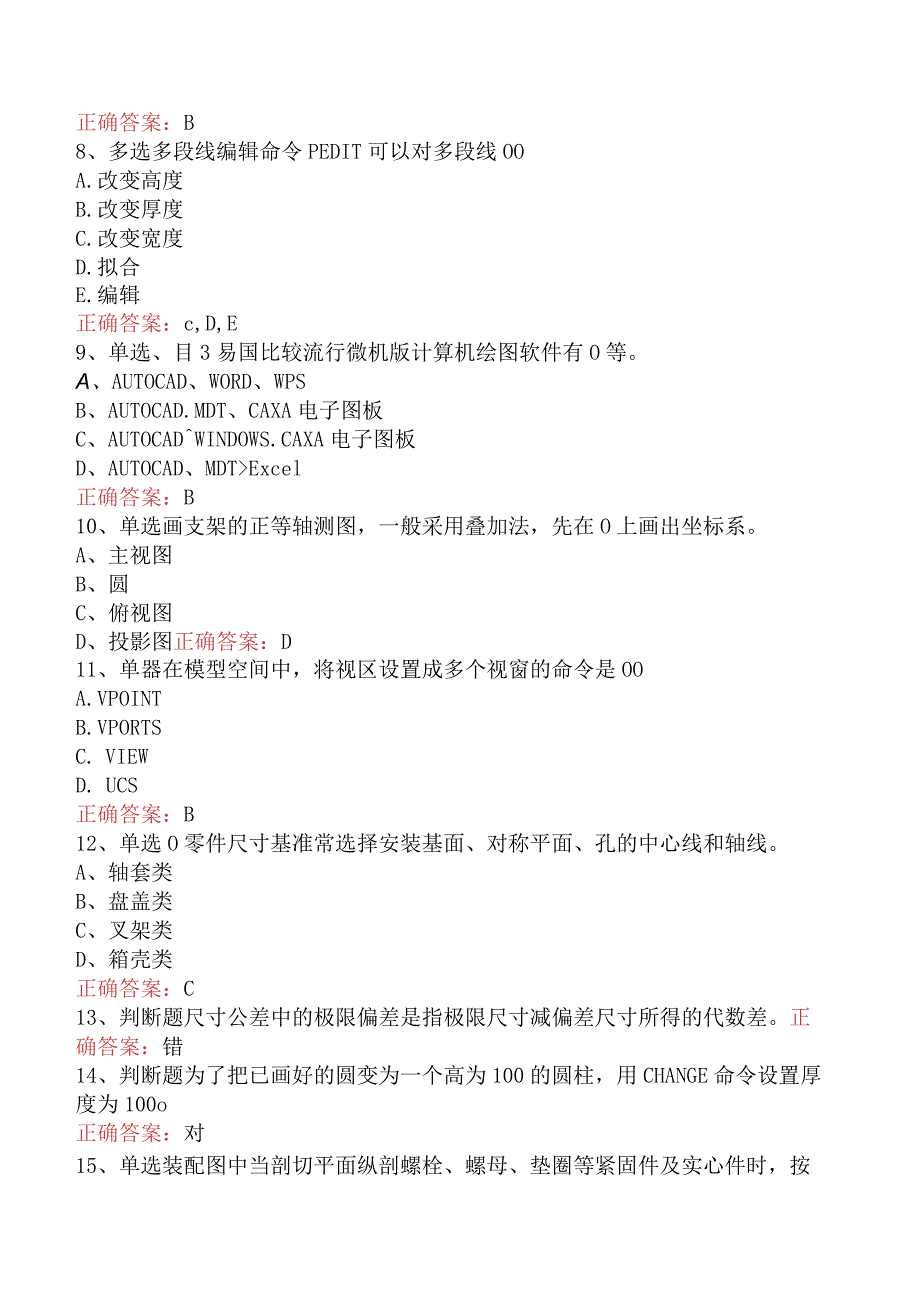

2、上基本视图D、四个以上基本视图正确答案：B5、判断题忠于职守就是要求制图人员忠于制图员这个特定的工作岗位，自觉履行制图员的各项职责，保质保量地完成承担的各项任务。正确答案：对6、判断题FILLET命令只可以对二维图形倒圆角。正确答案：错7、单选图纸中斜体字字头向右倾斜，与（）成75角。A、竖直方向B、水平基准线C、图纸左端D、图框右侧正确答案：B8、多选多段线编辑命令PEDIT可以对多段线OOA.改变高度B.改变厚度C.改变宽度D.拟合E.编辑正确答案：c,D,E9、单选、目3易国比较流行微机版计算机绘图软件有O等。A、AUTOCAD、WORD、WPSB、AUTOCAD.MDT、CAXA电子图
3、板C、AUTOCADWINDOWS.CAXA电子图板D、AUTOCAD、MDTExcel正确答案：B10、单选画支架的正等轴测图，一般采用叠加法，先在O上画出坐标系。A、主视图B、圆C、俯视图D、投影图正确答案：D11、单器在模型空间中，将视区设置成多个视窗的命令是OOA.VPOINTB.VPORTSC. VIEWD. UCS正确答案：B12、单选O零件尺寸基准常选择安装基面、对称平面、孔的中心线和轴线。A、轴套类B、盘盖类C、叉架类D、箱壳类正确答案：C13、判断题尺寸公差中的极限偏差是指极限尺寸减偏差尺寸所得的代数差。正确答案：错14、判断题为了把已画好的圆变为一个高为100的圆柱，用CH

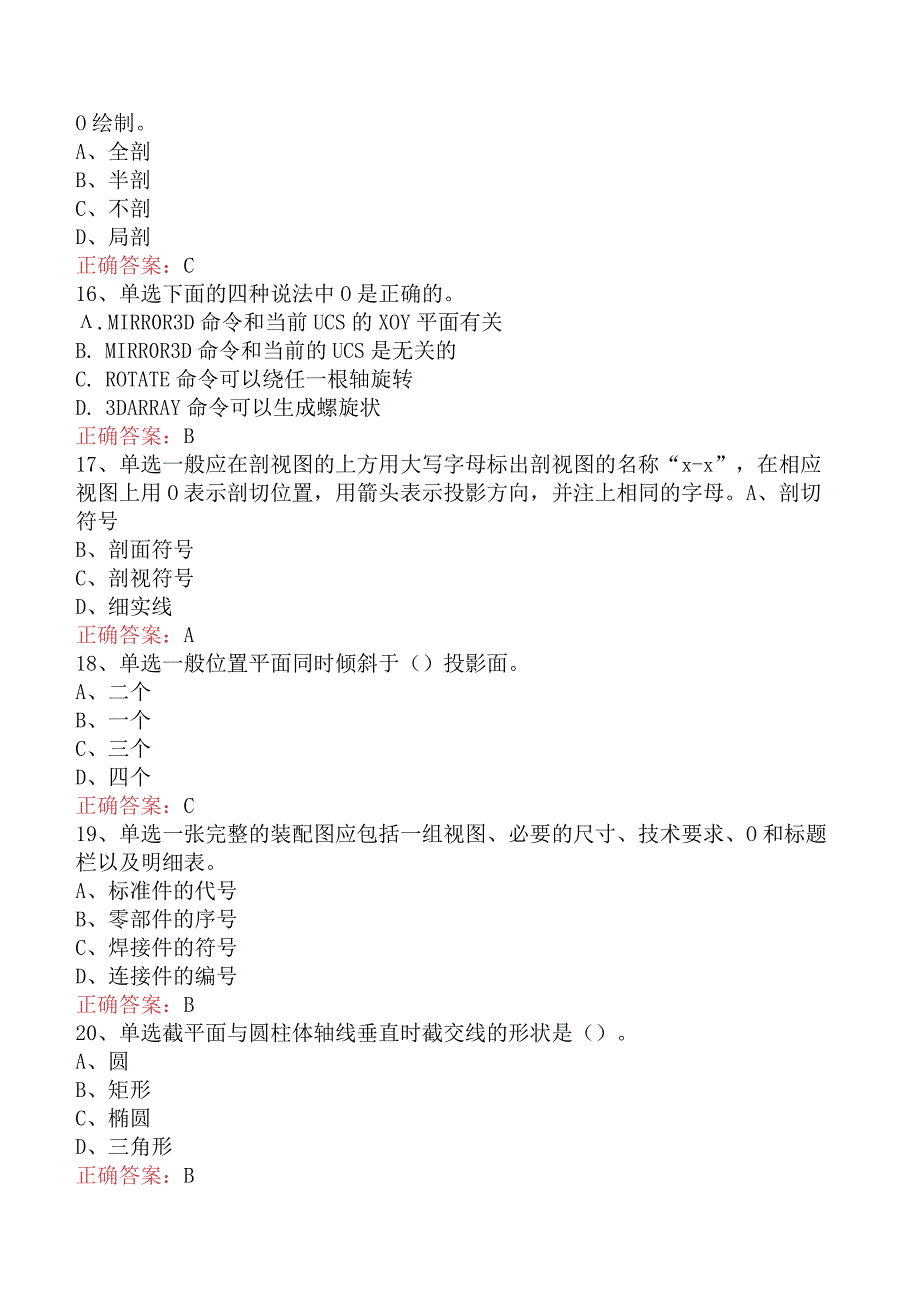

4、ANGE命令设置厚度为100o正确答案：对15、单选装配图中当剖切平面纵剖螺栓、螺母、垫圈等紧固件及实心件时，按O绘制。A、全剖B、半剖C、不剖D、局剖正确答案：C16、单选下面的四种说法中O是正确的。.MIRR0R3D命令和当前UCS的XOY平面有关B. MIRR0R3D命令和当前的UCS是无关的C. ROTATE命令可以绕任一根轴旋转D. 3DARRAY命令可以生成螺旋状正确答案：B17、单选一般应在剖视图的上方用大写字母标出剖视图的名称“x-x”，在相应视图上用O表示剖切位置，用箭头表示投影方向，并注上相同的字母。A、剖切符号B、剖面符号C、剖视符号D、细实线正确答案：A18、单选一般位
5、置平面同时倾斜于（）投影面。A、二个B、一个C、三个D、四个正确答案：C19、单选一张完整的装配图应包括一组视图、必要的尺寸、技术要求、O和标题栏以及明细表。A、标准件的代号B、零部件的序号C、焊接件的符号D、连接件的编号正确答案：B20、单选截平面与圆柱体轴线垂直时截交线的形状是（）。A、圆B、矩形C、椭圆D、三角形正确答案：B21、单选用圆角（FILLET）命令对O三维模型可以进行倒圆角处理。A.线框B.曲面C.实心体D.都可以正确答案：C22、单选用VPOINT命令输入视点的坐标值（1,1,1）后，看到的结果是OOA.西南等轴测视图B.东南等轴测视图C.东北等轴测视图D.西北等轴测视图正
6、确答案：C23、多选多边形网格是一种三维曲面，在“曲面”工具条中列出的多线型网格有Oo.RULESURFB.REVSURFC.CYLINDERD.EDGESURFE.PYRAMID正确答案：A,B,D,E24、单选对于零件上用钻头钻出的（），画图时锥角一律画成120o0钻孔深度是指圆柱部分的深度，不包括锥坑。A、平面或阶梯面B、光孔或安装孔C、不通孔或阶梯孔D、通孔或阶梯孔正确答案：C25、单选尺寸线不能用其他图线代替，一般也O与其他图线重合或画在其延长线上。A、不得B、可以C、允许D、必须正确答案：A26、单选给一个具有厚度属性的长方体上加上顶面可用命令OoA.SURFACEB.SURFTA
7、BIC. 3DFACED. EXTRUDE正确答案：C27、判断题用3DFACE命令建立一个表面时，一定要按顺时针方向创建三维面。正确答案：错28、单:图纸管理系统中，（）操作是以文本方式显示产品树的信息。A、显示B、统计C、查询D、计算正确答案：A29、单选在模型空间，将视区分割成多个视窗的命令是OoA. VPOINTB. VPORTSC. VIEWD. UCS正确答案：B30、单选某图纸上字体的宽度为5mm,则该图纸是选用的O号字体。A、3B、5C、7D、9正确答案：B31、判断题工程上常用的投影法有中心投影法和平行投影法。正确答案：对32、单选用计算机绘图时，栅格捕捉的作用是为了得到屏幕
8、上OoA、线段的端点B、图形的特性C、两点间的距离D、准确的坐标点正确答案：D33、单选求相贯线的基本方法是O法。A、辅助直线B、表面取线C、表面取点D、辅助平面正确答案：D34、判断题正二等轴测图属于正投影的一种。正确答案：对35、判断题正等轴测图上的椭圆可用任意四段圆弧来完成。正确答案：错36、判断题在执行三维旋转命令ROTATE3D时，能用标准的X、Y、Z轴作为旋转轴的方向。正确答案：对37、判面题图纸管理系统中，自动生成产品树的第一步是建立产品路径集。正确答案：对38、单选AUtOCAD可以对已经过布尔操作后生成的实体的复合表面进行旋转，其命令序为OoA.SOLIDEDITSRB.SO
9、LIDEDITSTC.SOLIDEDITFRD.SOLIDEDITER正确答案：C39、判断题取轴向变形系数p=r=l,q=0.5,绘制的斜轴测图称为简易斜二测。正确答案：对40、判断题当截平面通过圆锥锥顶时，截交线为三角形，三角形的大小取决于截平面与轴线的倾斜角度。正确答案：对41、单选基面法绘制圆柱体正等轴测图时，可先绘制其O,然后画椭圆的外公切线。A、顶面B、底面C、两端面的椭圆D、椭圆正确答案：C42、多选不能一次生成面域的是OoA.用LINE命令绘制的闭合图形B.用样条曲线命令绘制的闭合图形C.用多边形命令绘制的多边形D.用多线命令绘制的封闭的多线E.用矩形命令绘制的矩形正确答案：A
10、,D,E43、单选球体截交线的形状总是OoA、椭圆B、矩形C、圆D、三角形正确答案：C44、判断题产品树中的根结点应是产品的示意图。正确答案：错45、单壶O是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。A、道德B、宪法C、各种规章纪律D、人生观正确答案：A46、单选画切割体的正等轴测图，可先画其基本体的正等轴测图，然后用O逐一切割基本体。A、剖切平面B、断面C、辅助平面D、切割平面正确答案：D47、单选用CHAMFER命令可对()物体倒斜角。A.三维曲面建立的立方体B.设置厚度的矩形C. EXTRUDE拉伸的三维D. TABSURF拉伸的三维正确答案：C48、判断题目标(工
11、具点)捕捉，就是用鼠标对特征点进行搜索和锁定，以便快速、准确地使用它们。正确答案：对49、判原题对成套图纸进行管理的条件是：图纸中必须有反映产品装配关系的零件图。正确答案：错50、多选在执行EDGESURF命令时，作为边界的曲线可以是()。A线(LINE)B.弧(ARC)C.样条(SPLINE)D.圆(CIRCLE)E.开放的2D或3D多义线正确答案：A,B,C,E51、判断题截平面与圆柱轴线平行时截交线的形状是矩形。正确答案：对52、单选点的正面投影与O投影的连线垂直于X轴。A、右面B、侧面C、左面D、水平正确答案：D53、单选在正等轴测图中，当2个轴的轴向变形系数O时，所得到的正等轴测图称
12、为正二等轴测图。A不同B、相等C、任意D、有时相同正确答案：B54、判断题标注表面粗糙度时，当零件所有表面具有相同的特征时，其代号可在图样的右上角统一标注，且代号的大小应比图样上其他代号大L2倍。正确答案：错55、单选画斜视图时，必须在视图的上方标出视图的名称“x”（“x”为大写的拉丁字母），在相应视图附近用箭头指明（），并注上相同的字母。A、视图位置B、投影方向C、视图方向D、视图名称正确答案：B56、单选视图中的一条图线，可以是O的投影。A、长方体B、圆锥体转向轮廓C、立方体D、圆柱体正确答案：B57、判断题正二等轴测图的立体感不如正等轴测图强。正确答案：错58、单选旋转建立实心体，可将二
13、维图形绕O旋转形成实心体。A.SPLINEB.圆CIRCLEC.矩形RECTANGLED.直线LINE正确答案：D59、判断题装配图既能表示机器性能、结构、工作原理，又能指导安装、调整、维护和使用。正确答案：对60、判断题正等轴测图的3个轴间角都是120。，所以在3个方向上的椭圆长、短轴之比不等。正确答案：错行过直斜 平通垂倾 、 、 、 、 ABCD61、单选利用辅助平面法求圆锥与球面（锥的轴线不通过球心）的相贯线时，所作辅助平面不能O圆锥轴线。（不过锥顶）正确答案：D62、选球体的表面可以看作是由（）条半圆母线绕其直径回转而成。A、1B、2C、3D、4正确答案：A63、单选以消隐方式，真实
14、地显现三维物体，并把显示效果保存为图像文件，要用O命令。A.RENDERB. HIDEC. VPOINTD. SHADE正确答案：A64、单选产品树中的O应是产品的装配图。A、中心结点B、中间结点C、根结点D、子结点正确答案：C65、单选要除掉3DFACE生成的平面的边界，用O命令。A. ERASEB. HIDEC. EDGED. Facetres正确答案：C66、单选LINE命令绘制的直线可以通过O命令变为多段线。A.CHANGEB.PROPERTIESC.PEDITd.Splinedit正确答案：c67、单选对于零件上用钻头钻出的不通孔或阶梯孔，画图时锥角一律画成120o钻孔深度是指OOA、圆锥部分的深度，不包括圆坑B、圆锥部分的深度，包括圆坑C、圆柱部分的深度，不包括锥坑D、圆柱部分的深度，包括锥坑正确答案：C68、单选正等轴测图中，采用了简化的轴向变形系数画图，图形扩大了O倍。A、1B、1.5C、2D、1.22正确答案：D69、单选在
