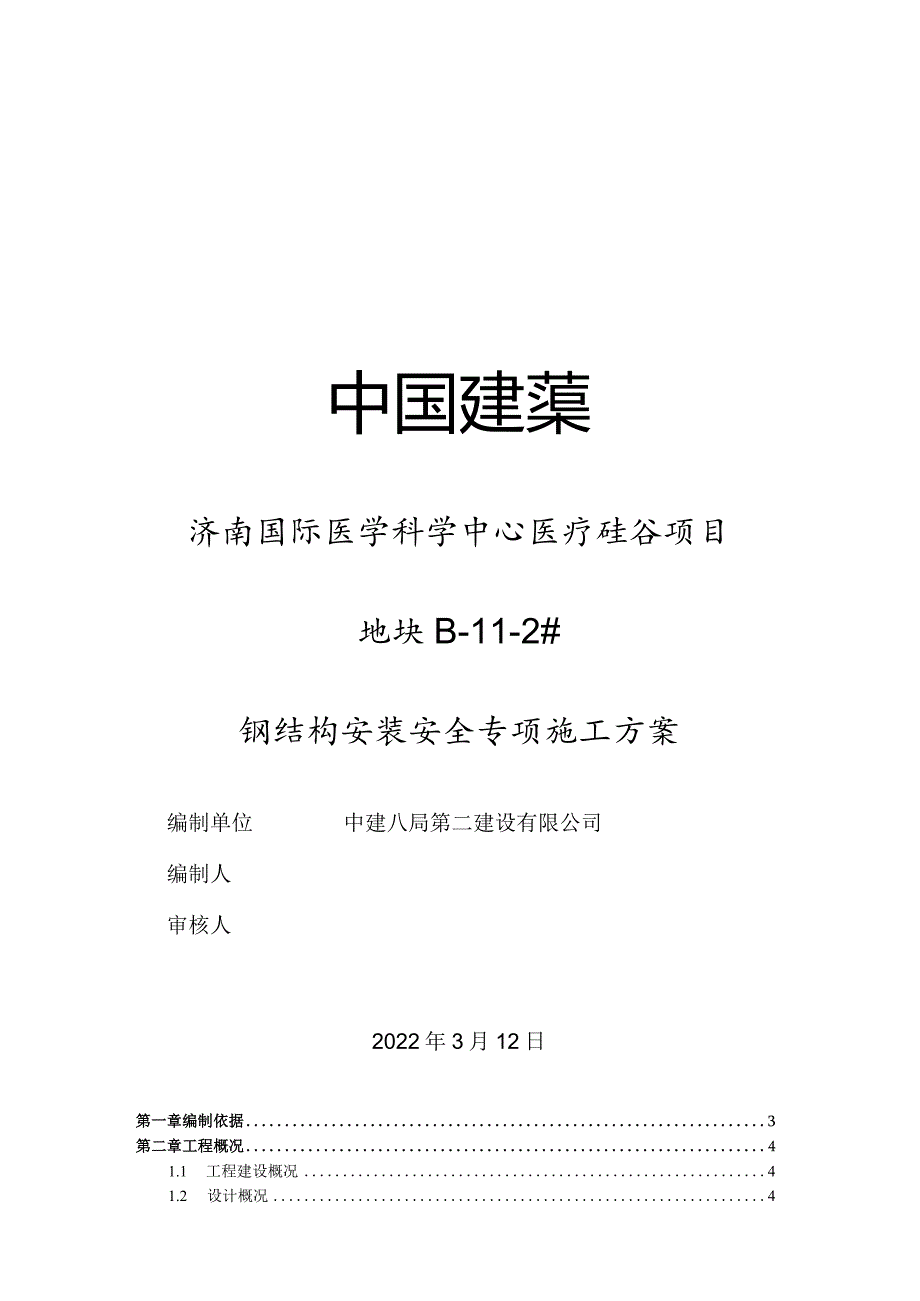

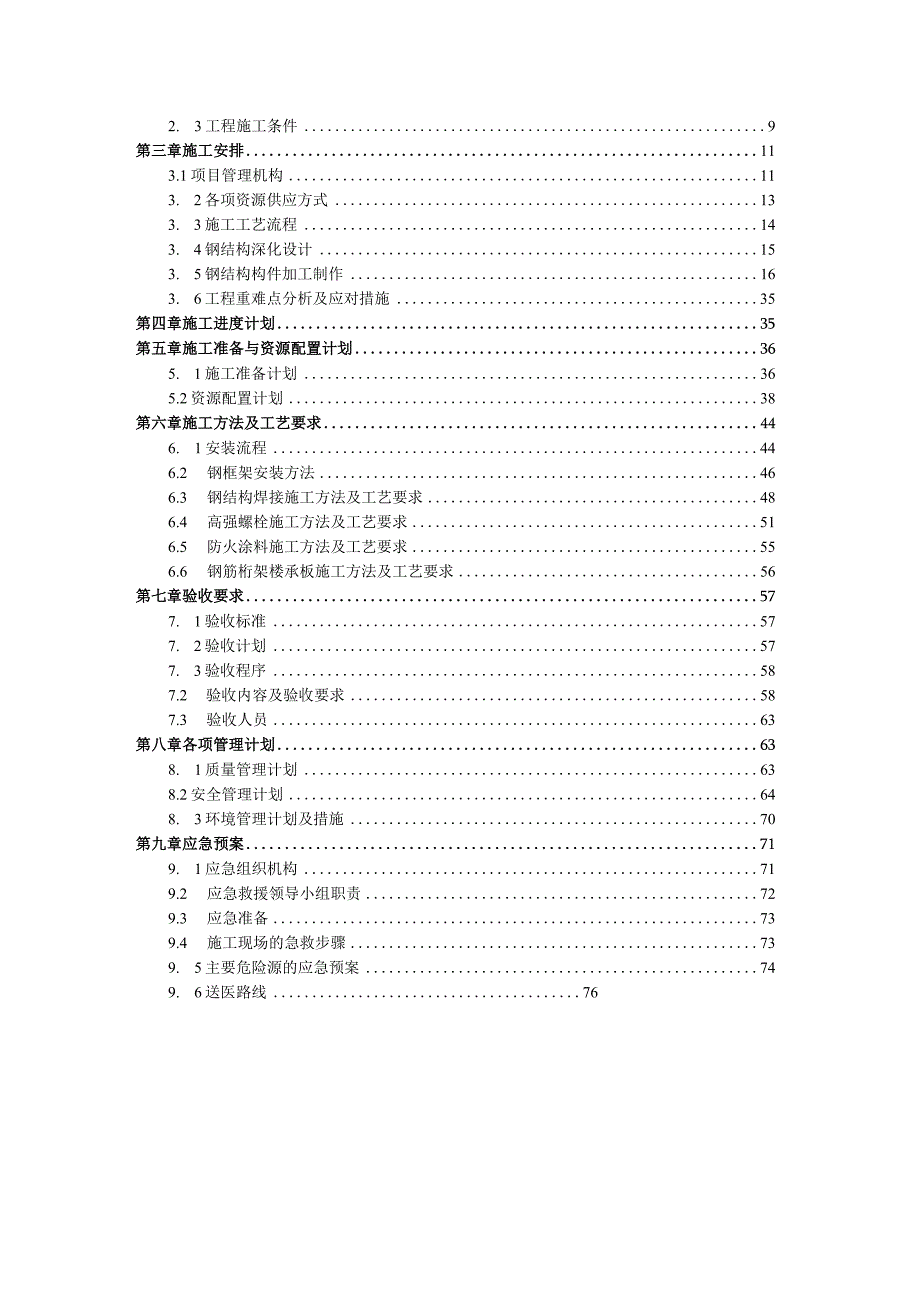

1、中国建蕖济南国际医学科学中心医疗硅谷项目地块B-11-2#钢结构安装安全专项施工方案编制单位中建八局第二建设有限公司编制人审核人2022年3月12日第一章编制依据3第二章工程概况41.1 工程建设概况41.2 设计概况42. 3工程施工条件9第三章施工安排113.1项目管理机构113. 2各项资源供应方式133. 3施工工艺流程143. 4钢结构深化设计153. 5钢结构构件加工制作163. 6工程重难点分析及应对措施35第四章施工进度计划35第五章施工准备与资源配置计划365. 1施工准备计划365.2资源配置计划38第六章施工方法及工艺要求446. 1安装流程446.2 钢框架安装方法46

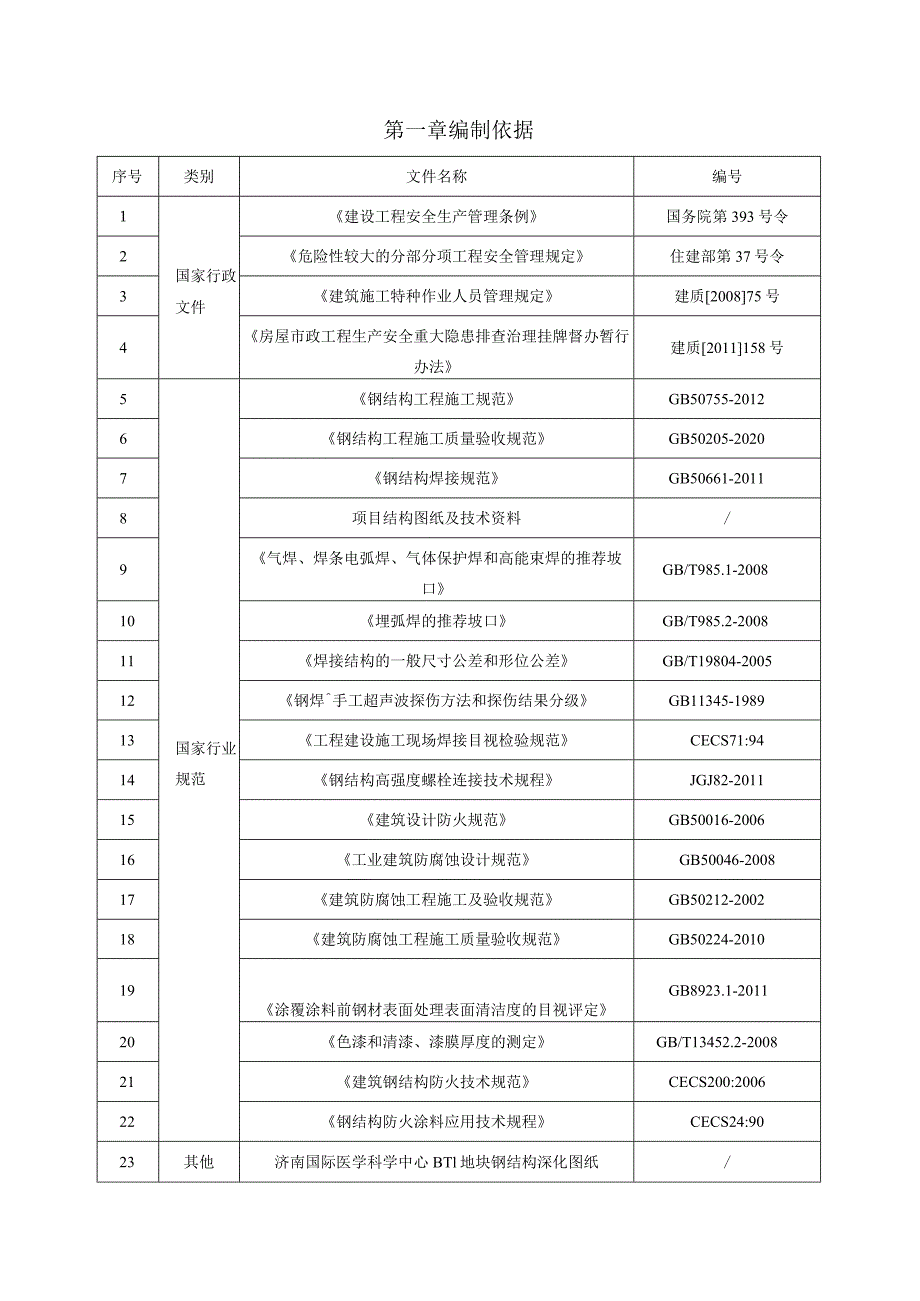

2、6.3 钢结构焊接施工方法及工艺要求486.4 高强螺栓施工方法及工艺要求516.5 防火涂料施工方法及工艺要求556.6 钢筋桁架楼承板施工方法及工艺要求56第七章验收要求577. 1验收标准577. 2验收计划577. 3验收程序587.2 验收内容及验收要求587.3 验收人员63第八章各项管理计划638. 1质量管理计划638.2安全管理计划648. 3环境管理计划及措施70第九章应急预案719. 1应急组织机构719.2 应急救援领导小组职责729.3 应急准备739.4 施工现场的急救步骤739. 5主要危险源的应急预案749. 6送医路线76第一章编制依据序号类别文件名称编号1国
3、家行政文件建设工程安全生产管理条例国务院第393号令2危险性较大的分部分项工程安全管理规定住建部第37号令3建筑施工特种作业人员管理规定建质200875号4房屋市政工程生产安全重大隐患排查治理挂牌督办暂行办法建质2011158号5国家行业规范钢结构工程施工规范GB50755-20126钢结构工程施工质量验收规范GB50205-20207钢结构焊接规范GB50661-20118项目结构图纸及技术资料/9气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口GB/T985.1-200810埋弧焊的推荐坡口GB/T985.2-200811焊接结构的一般尺寸公差和形位公差GB/T19804-200512钢焊
4、手工超声波探伤方法和探伤结果分级GB11345-198913工程建设施工现场焊接目视检验规范CECS71:9414钢结构高强度螺栓连接技术规程JGJ82-201115建筑设计防火规范GB50016-200616工业建筑防腐蚀设计规范GB50046-200817建筑防腐蚀工程施工及验收规范GB50212-200218建筑防腐蚀工程施工质量验收规范GB50224-201019涂覆涂料前钢材表面处理表面清洁度的目视评定GB8923.1-201120色漆和清漆、漆膜厚度的测定GB/T13452.2-200821建筑钢结构防火技术规范CECS200:200622钢结构防火涂料应用技术规程CECS24:9
5、023其他济南国际医学科学中心BTl地块钢结构深化图纸/第二章工程概况2.1 工程建设概况表2.IT工程建设概况一览表工程名称济南国际医学科学中心医疗硅谷项目B-H地块工程性质公建（医院）建设规模2层地下车库、3栋门诊医技楼、5栋病房楼、1栋污水站、1栋液氧站工程地址济南市槐荫区烟台路以北、次横四路以南、南北三号路以东、南北四号路以西。总占地面积10.26万ID2总建筑面积41.53万m2建设单位山东新泉城置业有限公司项目承包范围EPC设计单位中建八局第二建设有限公司主要分包单位山东莱钢高速钢构有限公司勘察单位山东中化岩土工程有限公司合同要求质量合格监理单位济南城建监理有限责任公司工期1095
6、日历天总承包单位中建八局第二建设有限公司安全不发生人员伤亡事故分包单位山东莱钢高速钢构有限公司科技山东省绿色施工科技示范工程工程主要功能或用途公建（医院）2.2设计概况2.2.1 建筑设计概况济南国际医学科学中心医疗硅谷项目（济南国际医学科学中心医疗硅谷项目BTI地块及南北3号楼、威海路地下车库）位于槐荫区，基地位于烟台路以北，西临南北三号路，北侧为次横四路，东侧为峨眉东沟城市绿化带，南临威海路。项目用地性质为医疗用地，主要包括门诊医技楼，4栋病房楼、1栋传染病楼、1栋污水站、1栋液氯站及两层地下车库等,规划建设用地面积10万而，总建筑面积为42万而（含三号楼、威海路下车库），地上容积率为3.
7、0,建筑密度为40%,绿化率为27机结构设计使用年限为50年。2.2.2 结构设计概况表2.2-1结构设计概况序号类别内容1地基基础基础形式病房1#楼、病房2#A楼、病房2#B楼、病房3#楼、病房4#楼、5#楼污水处理站、1#门诊医技楼、2#楼裙房、3#楼裙房及地下车库：钻孔灌注桩+防水板6#楼液氧站：独立基础基础设计等级甲级抗震等级一级、二级、三级2结构形式框架结构、框架剪力墙结构4填充墙蒸压加气混凝土砌块填充墙、轻质隔墙5砂浆M5混合砂浆、MlO水泥砂浆6混凝土强度等级基础C35-C40墙、柱C30-C55梁、板、楼梯C30-C35圈梁、构造柱、现浇过梁C25基础垫层C157钢筋类别HPB
8、300.HRB400、HRB5008层数病房1#楼：地上17层（局部15层）/地下2层；病房2#A楼：地上19层/地下2层；病房2#B楼：地上11层/地下2层；病房3#楼：地上18层/地下2层；病房4#楼：地上4层/地下2层；5#污水处理站：地上1层/地下1层；6#液氧站：地上1层；1#楼门诊医技地上4层（局部5层）/地下2层；2#楼门诊医技楼地上3层（局部5层）/地下2层；3#楼门诊医技楼地上5层；地下车库：地下2层9结构高度病房1#楼：70.500m；病房2#A楼：78.300m；病房2#B楼：46.300m；病房3#楼：74.400m；病房4#楼：18.300m；5#污水处理站:5.10
9、0m；6#液氧站：5.100m；1#门诊医技楼:23.500m；2#门诊医技楼:23.500m；3#门诊医技楼：23.50Oin地下车库：10.OOOm图2.2-1项目效果图图2.2-2项目区位图2.2.3 钢结构设计概况本工程涉及的钢结构工程为1#门诊医技楼与2#门诊医技楼之间钢结构连廊，整体采用钢框架结构，楼盖系统采用钢桁架楼承板现浇楼盖。东西跨度41m,南北跨度6m,钢连廊结构底（箱型柱安装位置）标而（相对0.00）-6.35m,结构顶标高1925m,结构高度25.60m。钢连廊采用钢框架结构；主要包括：焊接箱型柱、焊接H型钢梁和支撑、钢桁架楼承板等。本工程用钢量约为280吨。主要包括焊
10、接H型钢、热轧H型钢、焊接方钢管等。图2.2-3钢连廊立面图图2.2-4钢连廊安装完成后BIM效果图表2.2-1钢结构连廊主要构件概况情况一览表构件编号名称规格长度(mm)数量单面积单理重总理重AlGKZl柱构件图RHS700*600*407600124.436259.786259.78A1GKZ2柱构件图RHS700*600*407600124.436259.786259.781GKZ3柱构件图RHS700*600*407600126.746450.746450.741GKZ4柱构件图RHS700*600*407600126.4864296429A1GKZ5柱构件图RHS700*600*40
11、7600128.376591.176591.17A1GKZ6柱构件图RHS700*600*407600128.386591.416591.41A1GKZ7柱构件图RHS700*600*407595124.426255.956255.95A1GKZ8柱构件图RHS700*600*407600124.436259.786259.782B1次梁HN400*200*8*13596049.44390.051560.222B2次梁HN400*200*8*13578079.16378.272647.92A2GKL-1二层主梁HI900-16-32*5004740218.691636.833273.67A2G
12、KL-2二层主梁HI700-10-25*4006147122.21381.771381.77A2GKL-3二层主梁HI700-10-25*4006147122.21381.771381.77A2GKL-4二层主梁HI900-16-32*5004740218.691636.833273.672GKL-5二层主梁H1700-14-36*600230761103.8610137.410137.42GKL-6二层主梁H1700-14-36*600230761103.8610137.410137.4A2GKL-7二层主梁HI700-10-25*4006147122.21381.771381.77A2GK
13、L-8二层主梁HI700-10-25*4006147122.21381.771381.77A2GKZ1柱构件图RHS700*600*4010195141.276892.436892.43A2GKZ2柱构件图RHS700*600*4010195141.276892.436892.432GKZ3柱构件图RHS700*600*4010195149.887797.417797.412GKZ4柱构件图RHS700*600*4010195149.887797.417797.41A2GKZ5柱构件图RHS700*600*4010195149.887797.417797.41A2GKZ6柱构件图RHS700*600*4010195149.887797.417797.41A2GKZ7柱构件图RHS700*600*4010200141.296896.266896.26A2GKZ8柱构件图RHS700*600*40
