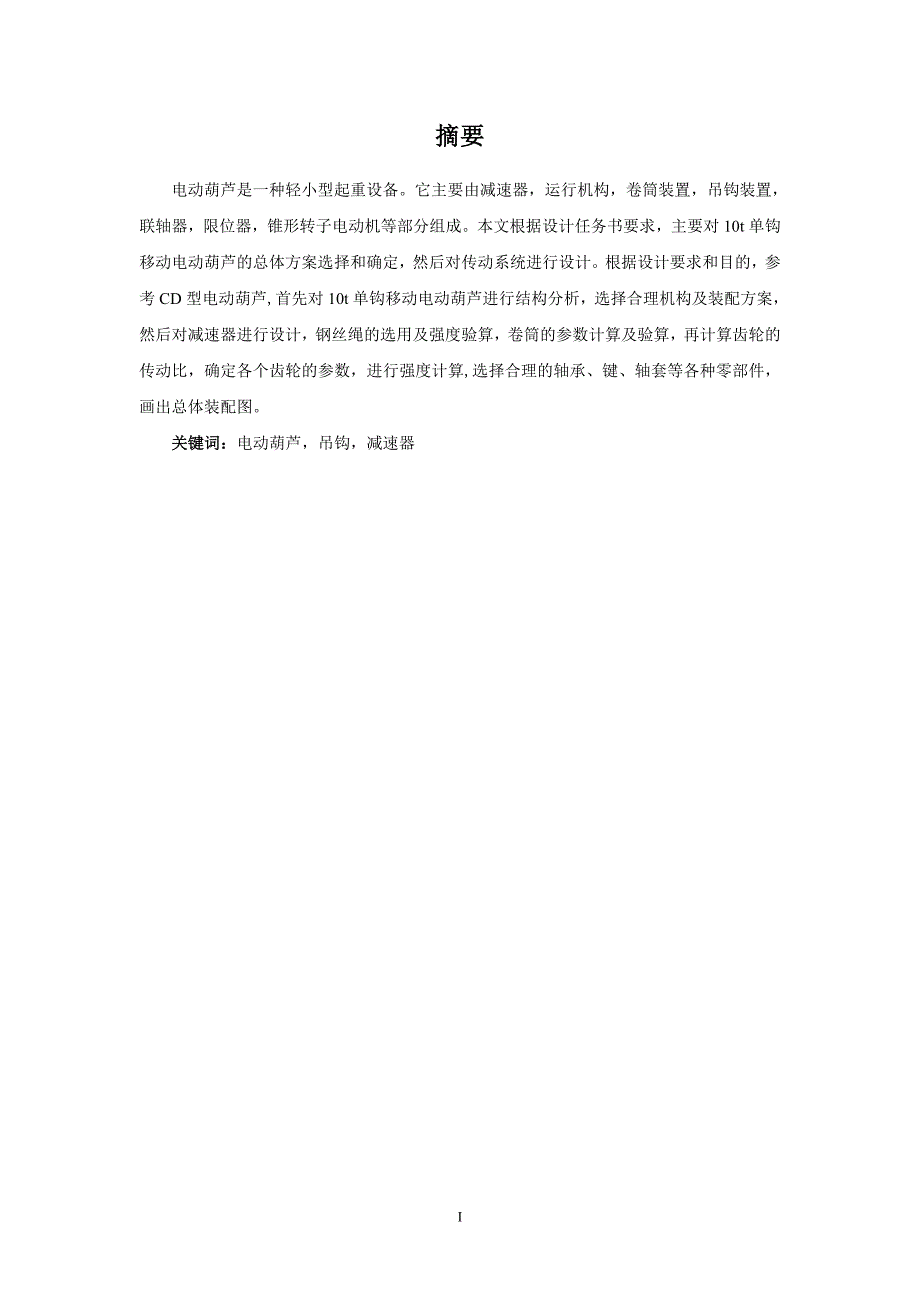

1、 摘要电动葫芦是一种轻小型起重设备。它主要由减速器，运行机构，卷筒装置，吊钩装置，联轴器，限位器，锥形转子电动机等部分组成。本文根据设计任务书要求，主要对10t单钩移动电动葫芦的总体方案选择和确定，然后对传动系统进行设计。根据设计要求和目的，参考CD型电动葫芦,首先对10t单钩移动电动葫芦进行结构分析，选择合理机构及装配方案，然后对减速器进行设计，钢丝绳的选用及强度验算，卷筒的参数计算及验算，再计算齿轮的传动比，确定各个齿轮的参数，进行强度计算,选择合理的轴承、键、轴套等各种零部件，画出总体装配图。关键词：电动葫芦，吊钩，减速器AbstractElectric hoist is a kind

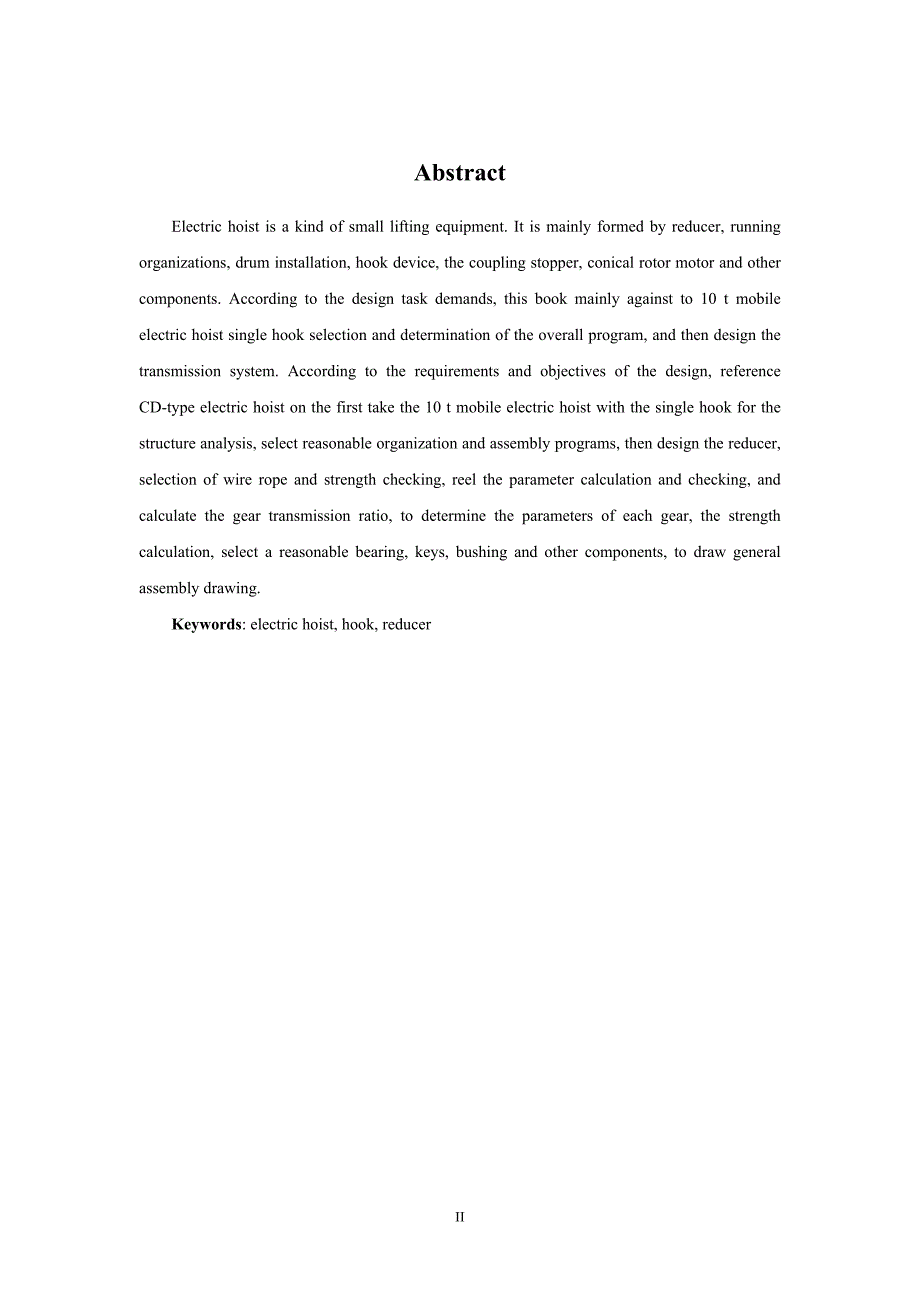

2、of small lifting equipment. It is mainly formed by reducer, running organizations, drum installation, hook device, the coupling stopper, conical rotor motor and other components. According to the design task demands, this book mainly against to 10 t mobile electric hoist single hook selection and de
3、termination of the overall program, and then design the transmission system. According to the requirements and objectives of the design, reference CD-type electric hoist on the first take the 10 t mobile electric hoist with the single hook for the structure analysis, select reasonable organization a
4、nd assembly programs, then design the reducer, selection of wire rope and strength checking, reel the parameter calculation and checking, and calculate the gear transmission ratio, to determine the parameters of each gear, the strength calculation, select a reasonable bearing, keys, bushing and othe

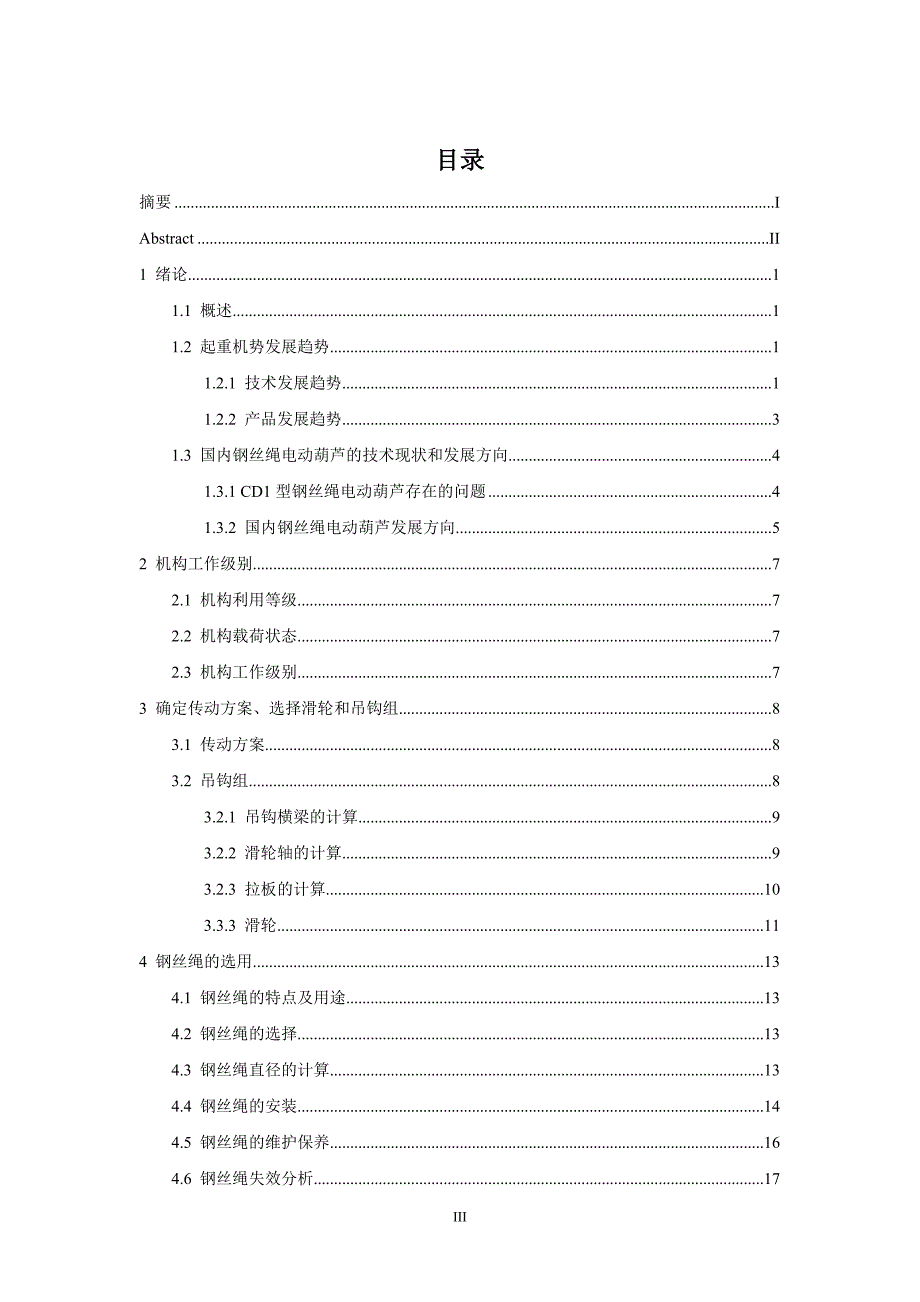

5、r components, to draw general assembly drawing.Keywords: electric hoist, hook, reducer目录摘要IAbstractII1 绪论11.1 概述11.2 起重机势发展趋势11.2.1 技术发展趋势11.2.2 产品发展趋势31.3 国内钢丝绳电动葫芦的技术现状和发展方向41.3.1 CD1型钢丝绳电动葫芦存在的问题41.3.2 国内钢丝绳电动葫芦发展方向52 机构工作级别72.1 机构利用等级72.2 机构载荷状态72.3 机构工作级别73 确定传动方案、选择滑轮和吊钩组83.1 传动方案83.2 吊钩组83.2.
6、1 吊钩横梁的计算93.2.2 滑轮轴的计算93.2.3 拉板的计算103.3.3 滑轮114 钢丝绳的选用134.1 钢丝绳的特点及用途134.2 钢丝绳的选择134.3 钢丝绳直径的计算134.4 钢丝绳的安装144.5 钢丝绳的维护保养164.6 钢丝绳失效分析174.7 钢丝绳端的固定和连接195 卷筒的设计215.1 卷筒的构造215.2 卷筒主要尺寸的确定215.2.1 卷筒的直径215.2.2 卷筒的绳槽尺寸225.2.3 卷筒的长度225.2.4 卷筒壁厚235.3 卷筒校核235.4 卷筒转速256 电动机的选择和校验266.1 电动机的选择266.2 电动机的校验276.2
7、.1 电动机过载校验276.2.2 电动机发热校验277 减速器的设计297.1 起升机构的传动比297.2 联轴器的选择297.3 分配减速器的各级减速比307.4 传动装置的运动和动力参数307.5 传动件的设计计算317.5.1 第一级齿轮传动的设计计算327.5.2 第二级齿轮传动的设计计算367.5.3 第三级齿轮传动的设计计算407.6 轴的设计和校核447.6.1 减速器高速轴1的设计447.6.2 减速器中间轴2的设计477.6.3 减速器低速轴3的设计497.6.4 空心轴的的设计527.7 滚动轴承的选择与寿命计算567.7.1 减速器高速轴滚动轴承的选择与寿命计算567.
8、7.2 减速器中间轴滚动轴承的选择与寿命计算577.7.3 减速器底速轴滚动轴承的选择与寿命计算587.7.4 空心轴上轴承的选择与验算587.8 键联接的选择和验算597.8.1联轴器与高速轴轴伸的键连接597.8.2直齿圆柱齿轮与中间轴2的键连接607.8.3直齿圆柱齿轮与中间轴3的键连接607.8.4直齿圆柱齿轮与空心轴的键连接607.8.5卷筒毂与空心轴的键连接618 验算启动、制动时间628.1 启动时间验算628.2 制动时间验算63结论64致谢65参考文献66651 绪论1.1 概述 起重机械是用来对物料进行起重、运输、装卸和作业的机械。它可以完成靠人力所无法完成的物料搬运工作，
9、减轻人们的体力劳动提高劳动生产率，已经在国民经济的多个领域得到了广泛的应用。它是一种循环的，间歇动作的，短程搬运物料的机械。一个工作循环一般包括上料，运送，卸料和回到原位的过程。在循环与循环之间一般有短暂的停歇。起重机工作的时候各机构通常是处于启动，制动以及正向，反向等相互交替的运动状态之中。 起重机械的种类很多，通常按用途和构造特征来对其进行分类。按用途来分的话，可以分为通用起重机，建筑起重机，冶金起重机，铁路起重机，造船起重机，甲板起重机等等。按构造特征来分的话，可以分为轻小型起重机，桥式起重机，臂架式起重机，固定式起重机和运行式起重机。 我们所改进设计的电动葫芦属于轻小型起重机械，它主要
10、配合单梁桥式或门式起重机来组成一个完整的起重机械。然而随着时代的发展，电动葫芦也开始向大起重量，大提升高度发展，其结构形式也在不断的更新，从而使电动葫芦的品种和应用范围日益扩大。1.2 起重机势发展趋势 起重运输机械在国外称为物料搬运机械。由于新材料、新工艺、新设备和以计算机为基础的信息和控制技术的发展和应用，物料搬运系统的改进已成为这些国家进一步提高生产率和降低生产成本十分重要的方面，越来越引起重视。 我国起重运输机械行业要向大型化、节能化、智能化和成套化方向发展。我国有关部门出台的起重运输机械行业的“十五”发展规划，对该行业的技术发展趋势，优先发展的重点产品以及建议淘汰的产品，坐了详细规定
11、。1.2.1 技术发展趋势1向大型化、高效率化、无保养化和节能化发展。目前，世界上最大的浮游起重机起重量达6500吨，最大的履带起重机重量为3000吨，最大桥式起重机起重量为1200吨。带式输送机最大带宽达3.2米，输送能力最大为3.7万吨/时，单机最大距离超过30公里。自动化立体库堆垛机最大运行速度达240米/分。 2. 向自动化、智能化、集成化和信息化发展。将机械技术和电子技术相结合，将先进的微电子技术、电力电子技术、光缆技术、液压技术、模糊控制技术应用到机械的驱动和控制系统，实现自动化和智能化，以适应多批次少批量的柔性生产模式。目前已出现了能自动装卸物料、有精确位置检测和有自动过程控制的
12、桥式起重机用于自动化生产线。起重机上还装有微机自诊断监控系统，对自身的运行状态进行监测和维护。 3. 向成套化、系统化、综合化和规模化发展。将各种起重运输机械的单机组合为成套系统，加强生产设备与物料搬运机械的有机结合，提高自动化程度，改善人机系统。通过计算机模拟与仿真，寻求参数与机种的最佳匹配与组合，发挥最佳效用。重点发展的有港口散料和集装箱装卸系统、工厂生产搬运自动化系统、自动化立体仓库系统、商业货物配送集散系统、交通运输部门和邮电部门行包货物的自动分拣与搬运系统等。 4向模块化、组合化、系列化和通用化发展。许多通用起重运输机械是成系列成批量的产品，为了降低制造成本，提高通用化程度。可采用模
13、块组合的方式，用较少规格的零部件和各种模块组成多品种、多规格和多用途的系列产品，充分满足各类用户的需要。也可使单件小批量生产起重运输机械的方式改换成具有相当批量和规模的模块生产，实现高效率的专业化生产。 5向小型化、轻型化、简易化和多样化发展。有相当批量的起重运输机械是在一般的车间和仓库等处使用，用于代替人力和提高生产效率，但工作并不十分频繁。为了考虑综合效益，要求这部分起重运输机械尽量减少外形尺寸，简化结构，降低造价和使用维护费用，按最新设计理论开发出来的这类设备比我国用传统理论设计的同类产品其自重轻 60%。由于自重轻、轮压小、外形尺寸小，使厂房建筑结构的建造费用和起重机运行费用也大大减少
14、。 6. 采用新理论、新方法、新技术和新手段提高设计质量。进一步应用计算机技术，不断提高产品的设计水平与精度。开展对起重运输机械载荷变化规律、动态特性和疲劳特性的研究，开展对可靠性的试验研究，全面采用极限状态设计法、概率设计法、优化设计和可靠性设计等，利用CAD提高设计效率与质量，与计算机辅助制造系统相衔接，实现产品设计与制造一体化。 7. 采用新结构、新部件、新材料和新工艺提高产品性能。结构方面采用薄壁型材和异型钢，减少结构的拼接焊缝，采用各种高强度低合金钢新材料，提高承载能力改善受力条件，减轻自重和增加外形美观。在机构方面进一步开发新型传动零部件，简化机构，以焊代铸，采用机电仪一体化技术提
