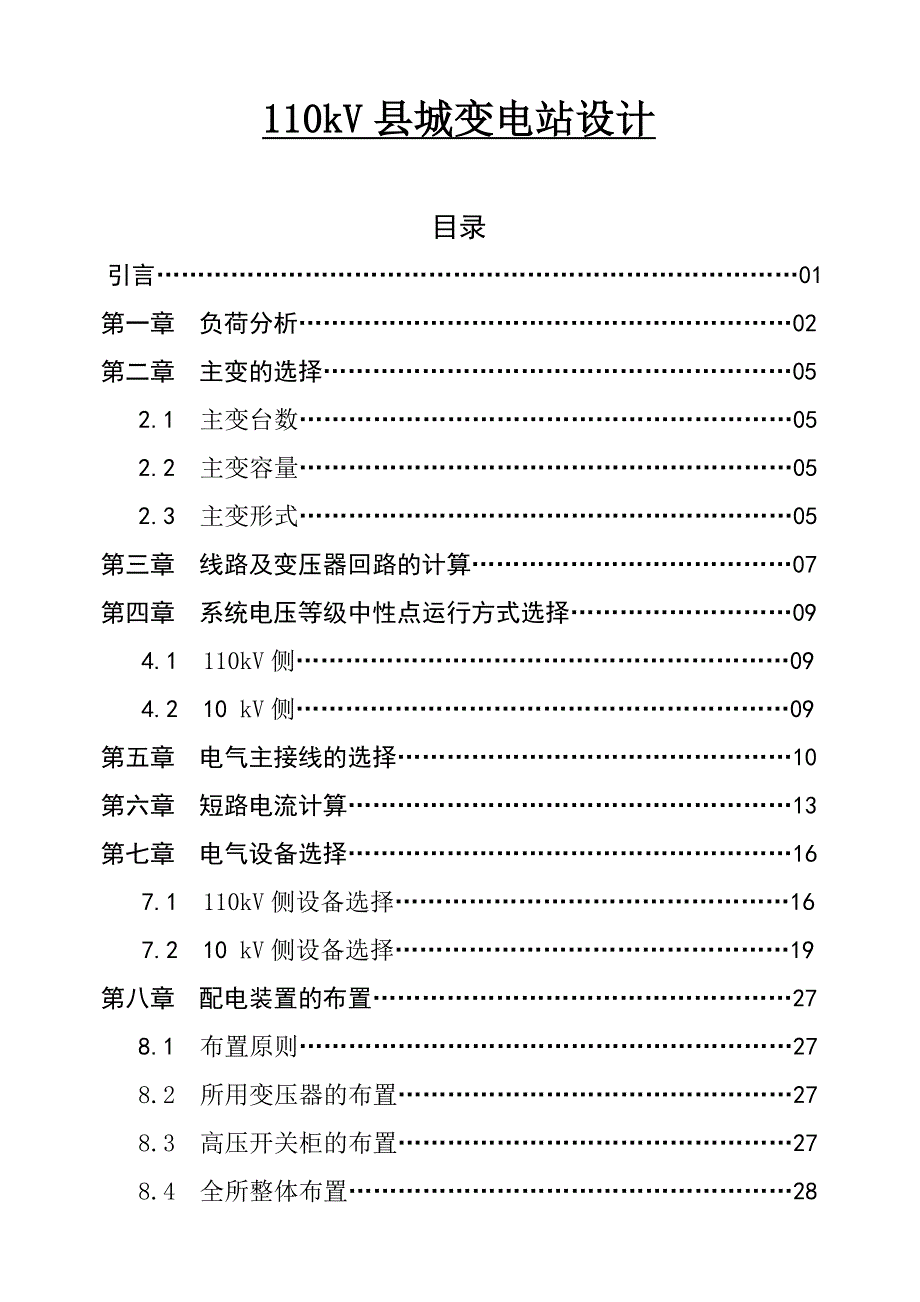

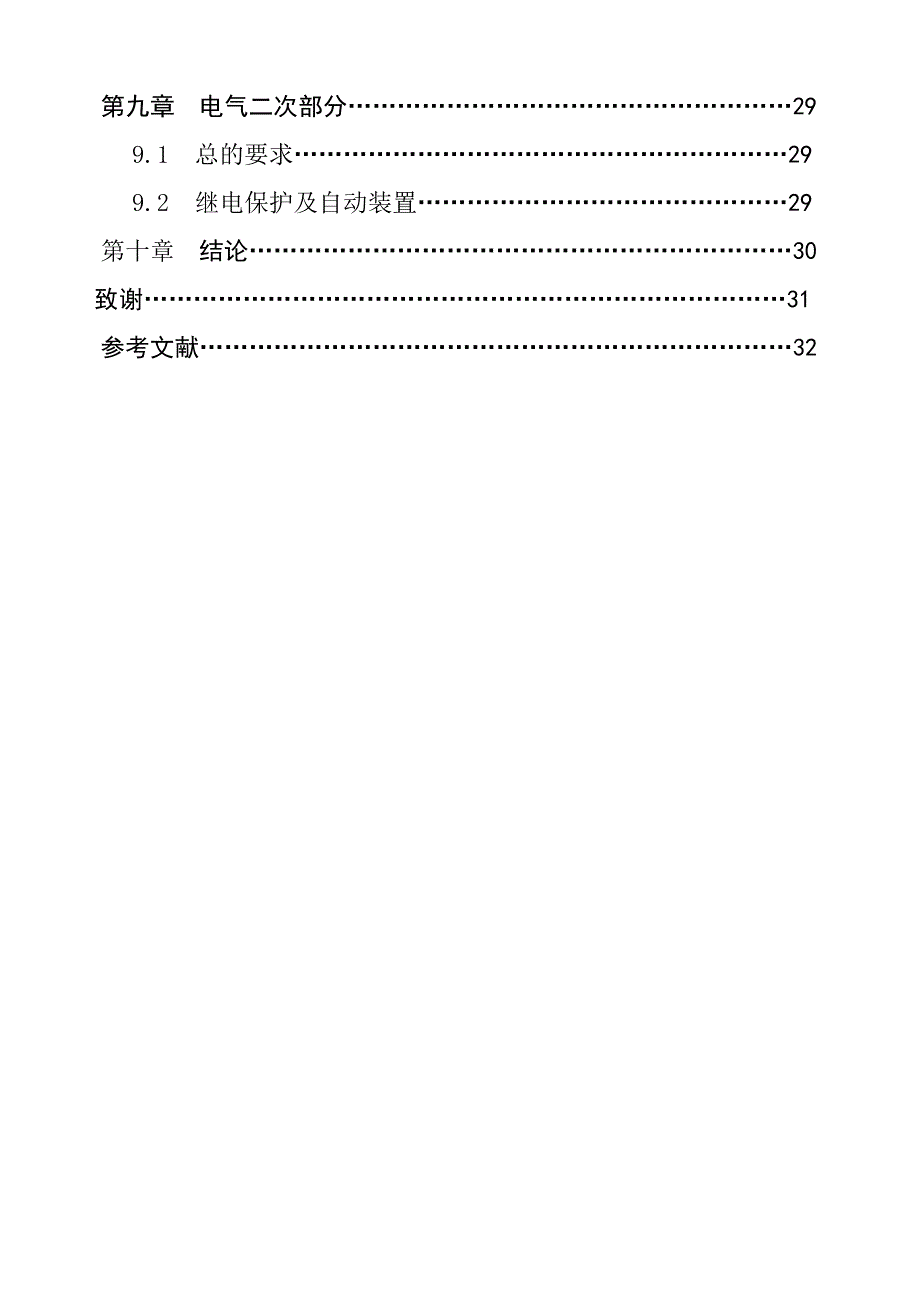

1、110kV县城变电站设计目录引言01第一章 负荷分析02第二章 主变的选择052.1 主变台数052.2 主变容量052.3 主变形式05第三章 线路及变压器回路的计算07第四章 系统电压等级中性点运行方式选择094.1 110kV侧094.2 10 kV侧09第五章 电气主接线的选择10第六章 短路电流计算13第七章 电气设备选择167.1 110kV侧设备选择167.2 10 kV侧设备选择19第八章 配电装置的布置278.1 布置原则278.2 所用变压器的布置278.3 高压开关柜的布置278.4 全所整体布置28第九章 电气二次部分299.1 总的要求299.2 继电保护及自动装置2
2、9第十章 结论30 致谢31参考文献3230页110kV县城变电站设计 引言随着我国工业的发展，各行业对电力系统的供电可靠性和稳定性的要求日益提高。变电站是连接电力系统的中间环节，用以汇集电源、升降电压和分配电能。变电站的安全运行对电力系统至关重要，本毕业设计是在完成本专业所有课程后进行的综合能力考核。通过对原始资料的分析、主接线的选择及比较、短路电流的计算、主要电器设备的选择及校验、接线图的绘制以及防雷与接地设备的选择等步骤、最终确定了110kV变电站所需的主要电器设备、主接线图以及变电站防雷。通过本次毕业设计，达到了巩固发电厂电气部分及相关课程的理论知识，掌握变电站电气部分和防雷保护设计的
3、基本方法，体验和巩固我们所学的专业基础和专业知识的水平和能力，培养我们运用所学知识去分析和解决与本专业相关的实际问题，培养我们独立分析和解决问题的能力的目的。务求使我们更加熟悉电气主接线，短路计算以及各种电力手册及其电力专业工具书的使用，掌握变电站电气部分和防雷保护设计的基本方法，并在设计中增新、拓宽、提高专业知识，完善知识结构，开发创造型思维，提高专业技术水平，培养综合能力。我们要继续在电力方面深入研究学习，争取为中国的电力事业贡献我们的力量。第一章：负荷分析本次待设变电所均为10kW出线的负荷,且负荷所有出线一次上全部上完.根据任务书里给出的有功负荷和功率因数,可通过Q=Ptg(cos-1
4、)算出各线无功如下：电压(kV)负荷名称最大负荷(KW)回路数供电方式每回线长度kmCos无功Q(kVar)10震原线10001电缆1.50.875010凛苑线10001电缆1.20.856197410长舍线10001电缆1.60.875010东林印刷25002架空30.8187510彩岭化纤25002电缆1.50.851549.3610虹桥绸厂25002电缆1.10.83168010A服装厂20002电缆1.50.841291.8710B毛纺厂25002架空1.60.811809.9710C机械厂30002电缆1.30.8225010金海集团30002电缆1.50.851859.2310青江
5、宾馆25002电缆20.8187510临抗线7501电缆1.50.79582.0610东园线8001电缆0.90.78641.8310繁河线8001电缆1.20.860010庆连线7501电缆0.80.8562.510前站水厂40002架空3.20.783209.13P=30600KWQ=21905.69KVar此过程为：震原线：P1=1000KW Q1=1000tg(cos-10.8)=750kVar凛苑线：P2=1000KW Q2=1000tg(cos-10.85)=619.74kVar长舍线：P3=1000KW Q3=1000tg(cos-10.8)=750kVar东林印刷：P4=250
6、0KW Q4=2500tg(cos-10.8)=1875kVar彩岭化纤：P5=2500KW Q5=2500tg(cos-10.85)=1549.36kVar虹桥绸厂：P6=2500KW Q6=2500tg(cos-10.83)=1680kVarA服装厂：P7=2000KW Q7=2000tg(cos-10.84)=1291.87kVarB毛纺厂：P8=2500KW Q8=2500tg(cos-10.81)=1809.97kVarC机械厂：P9=3000KW Q9=3000tg(cos-10.8)=2250kVar金海集团：P10=3000KW Q10=3000tg(cos-10.85)=18
7、59.23kVar青江宾馆：P11=2500KW Q11=2500tg(cos-10.8)=1875kVar临抗线：P12=750KW Q12=750tg(cos-10.79)=582.06kVar东圆线：P13=800KW Q13=800tg(cos-10.78)=641.83kVar繁河线：P14=800KW Q14=800tg(cos-10.8)=600kVar庆连线：P15=750KW Q15=750tg(cos-10.8)=562.5kVar前站水厂：P16=4000KW Q16=4000tg(cos-10.78)=3209.13kVar因此:=1000+1000+1000+2500
8、+2500+2500+2000+2500+3000+3000+2500+750+800+800+750+4000=30600KW=750+619.74+750+1875+1549.36+1680+1291.87+1809.97+2250+1859.23+1875+582.06+641.83+600+562.5+3209.13=21905.69kVar考虑负荷同率，取0.9S=T=0.9 =33869.42KVA考虑增长，按5-8年计，（所用变太小可忽略不计算）则S= S(1+7%)8=33869.42(1+7%)8=33869.421.71818618=58193.97KVA第二章：主变的选择
9、主变的台数、容量、形式的选择直接影响到电气主接线和配电装置的布置以及系统的安全经济运行。此外，主边的选择还应根据5-8年的发展规划、馈线回路数、电压等级等因素。21主变台数：如果设置一台主变，那当主变故障或者检修时，将造成全所停电，无法保证供电可靠性，如果设置三台及以上主变，尽管满足供电可靠性，但是接线方式复杂，运行维护工作量大且成本高备用容量下降。装设两台变压器既满足了供电性又符合了投资的经济性，因此本次待设变电所选择两台主变压器。22主变容量：主变压器容量一般按变电所建成后5-10年的规划负荷选择。根据变电所所带负荷的性质和电网结构来确定变压器的容量。对于有重要负荷变压器的变电所，应考虑当
10、断开一台主变压器时，另外一台的容量应不小于65%的全部负荷，并应该保证用户的一、二级负荷。对于城郊变电所，主变压器容量应与城市规划相结合。23主变的形式231 一般3-330kv变电系统均采用三相变压器，因为因为一台三相式较同容量的三台单相式投资小，占地少，损耗小，同时配电装置结构较简单，运行维护较方便。232 待设变电所只有110KV和10KV两个电压等级所以采用双绕组变压器233 由于次待设变电所工业用电占了很大一部分，用户对电压质量要求比较高，并且负荷波动比较大，而有载调压的变压器分接头较多，调压范围可达30%，且分接头可在带负荷的情况下调节，能提高供电质量同时又能稳定系统电压，所以采用
11、有载调压的变压器。234 考虑到待设变电所的地理环境是在城市西北部且东面靠近居住区，所以决定采用自然冷却的方式，同时也增加变压器的散热面积以及散垫片数。235 我国电力系统绕组的接线方式只有星形和三角形两种。110KV系统一般采用“Y”接法，同时为了抑制三次谐波对电源的影响，10KV侧采用“”接法。故连接组别采用 Ynd11 236 变压器中性点经一个隔离开关接地，这样可以更灵活地控制系统的运行方式，使系统更安全的运行。 综合上述：选用型号为 SZ9-40000/110 的主变压器，它的技术参数如下： 型号额定容量(kVA)额定电压(kV)空载电流 (%)空载损耗(kW)负载损耗(kW)阻抗电压(%)连接 方式高压低压SZ94000011081.25%10.51.050.517412.5YNd11第三章：线路及变压器回路的计算31： 10KV出线 IFmax=1. 震原线：IFmax=75.78A2. 凛苑线：IFmax=71.32A3. 长舍线：IFmax=75.78A4. 东林印刷：IFmax=189.44A5. 彩岭化纤：IFmax=178.52A6. 虹桥绸厂：IFmax=182.6A7. A服装厂：IFmax=144.34A8. B毛纺厂：IFmax=187.1A9. C机械厂：IFmax=227.33A10. 金海集团：IFmax=
