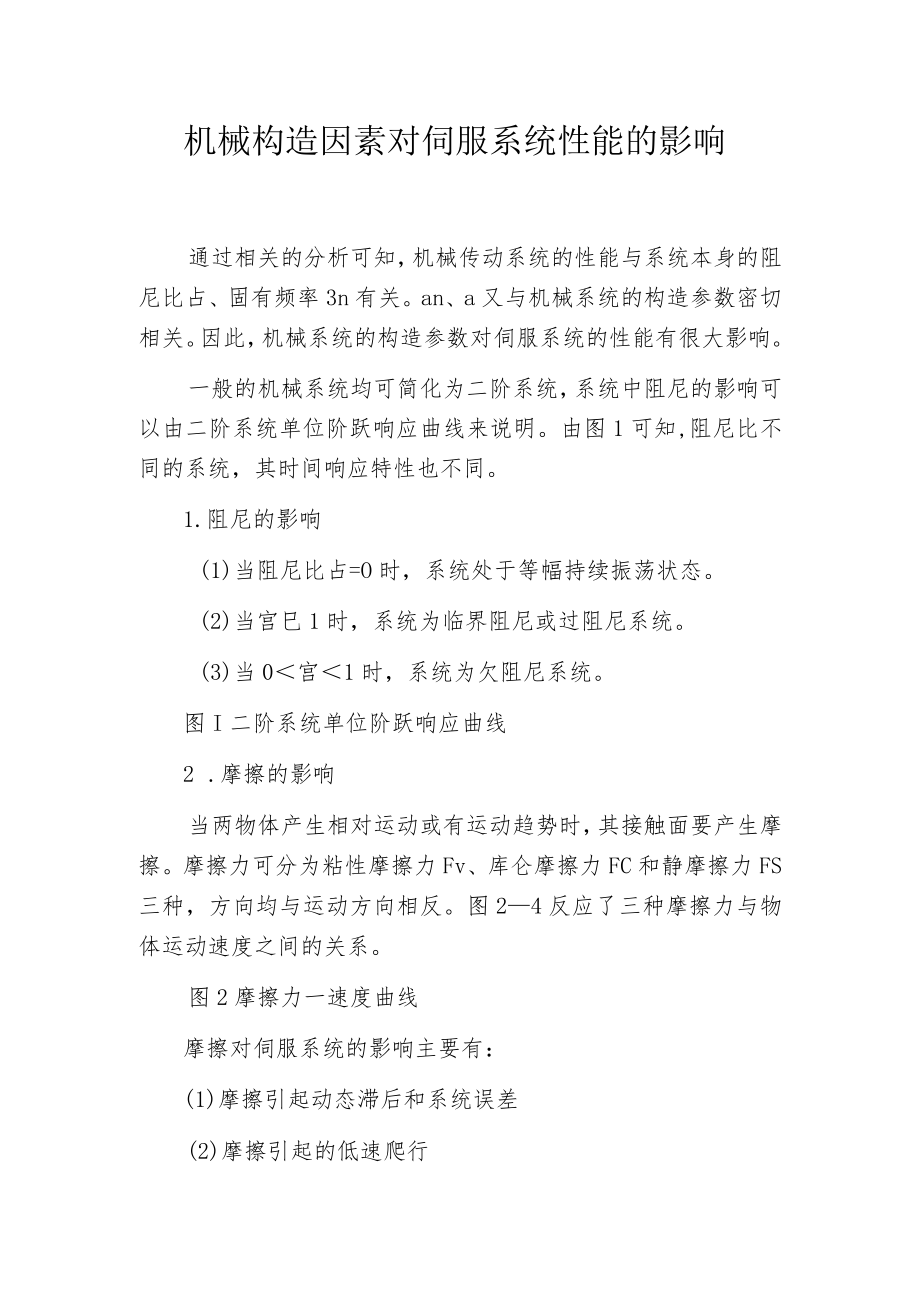

机械构造因素对伺服系统性能的影响.docx_第1页
第1页 / 共2页

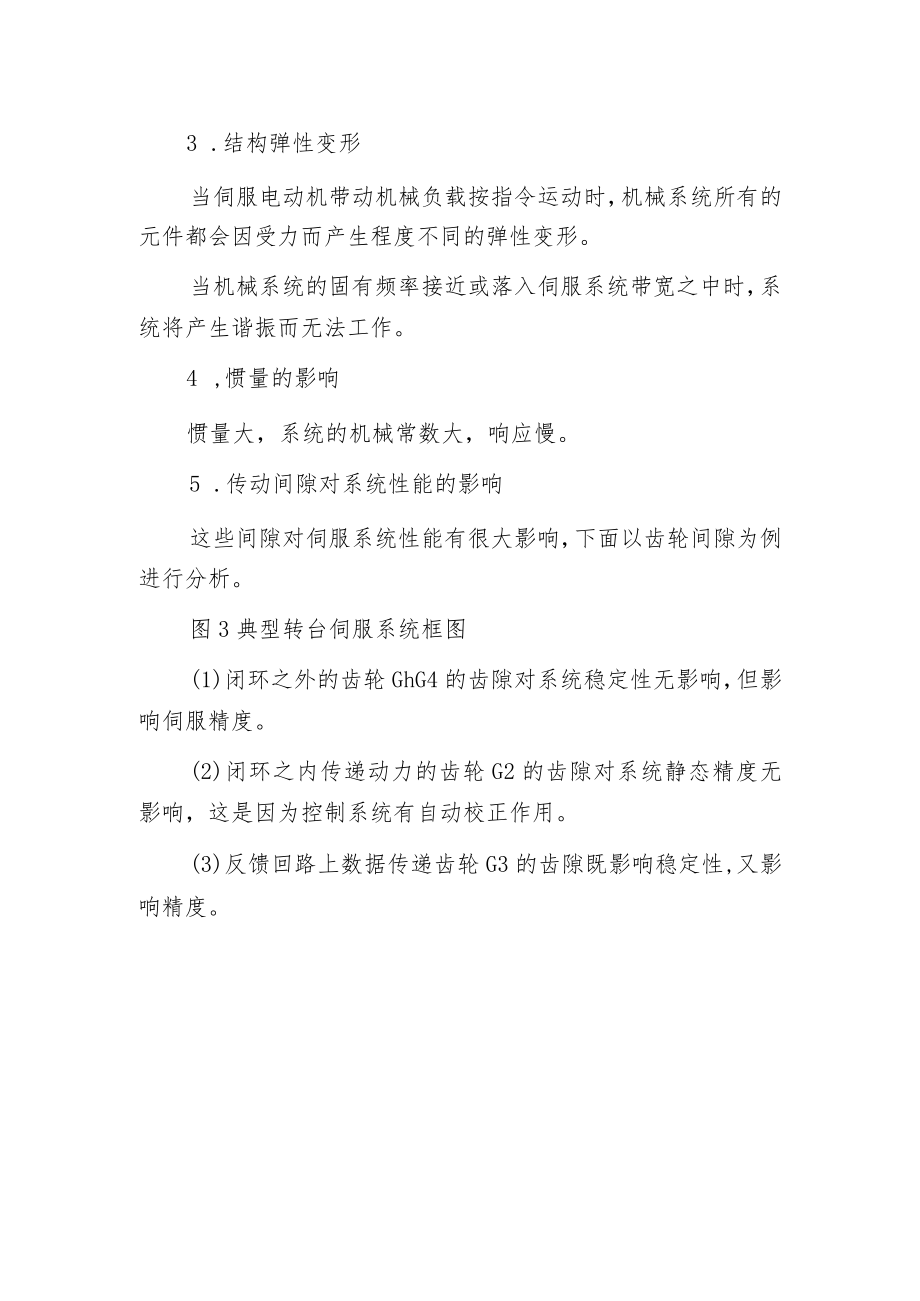

机械构造因素对伺服系统性能的影响.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《机械构造因素对伺服系统性能的影响.docx》由会员分享,可在线阅读,更多相关《机械构造因素对伺服系统性能的影响.docx(2页珍藏版)》请在第壹文秘上搜索。

1、机械构造因素对伺服系统性能的影响通过相关的分析可知,机械传动系统的性能与系统本身的阻尼比占、固有频率3n有关。an、a又与机械系统的构造参数密切相关。因此,机械系统的构造参数对伺服系统的性能有很大影响。一般的机械系统均可简化为二阶系统,系统中阻尼的影响可以由二阶系统单位阶跃响应曲线来说明。由图1可知,阻尼比不同的系统,其时间响应特性也不同。1.阻尼的影响(1)当阻尼比占=O时,系统处于等幅持续振荡状态。(2)当宫巳1时,系统为临界阻尼或过阻尼系统。(3)当0宫1时,系统为欠阻尼系统。图I二阶系统单位阶跃响应曲线2 .摩擦的影响当两物体产生相对运动或有运动趋势时,其接触面要产生摩擦。摩擦力可分为

2、粘性摩擦力Fv、库仑摩擦力FC和静摩擦力FS三种,方向均与运动方向相反。图24反应了三种摩擦力与物体运动速度之间的关系。图2摩擦力一速度曲线摩擦对伺服系统的影响主要有:(1)摩擦引起动态滞后和系统误差(2)摩擦引起的低速爬行3 .结构弹性变形当伺服电动机带动机械负载按指令运动时,机械系统所有的元件都会因受力而产生程度不同的弹性变形。当机械系统的固有频率接近或落入伺服系统带宽之中时,系统将产生谐振而无法工作。4 ,惯量的影响惯量大,系统的机械常数大,响应慢。5 .传动间隙对系统性能的影响这些间隙对伺服系统性能有很大影响,下面以齿轮间隙为例进行分析。图3典型转台伺服系统框图(1)闭环之外的齿轮GhG4的齿隙对系统稳定性无影响,但影响伺服精度。(2)闭环之内传递动力的齿轮G2的齿隙对系统静态精度无影响,这是因为控制系统有自动校正作用。(3)反馈回路上数据传递齿轮G3的齿隙既影响稳定性,又影响精度。
