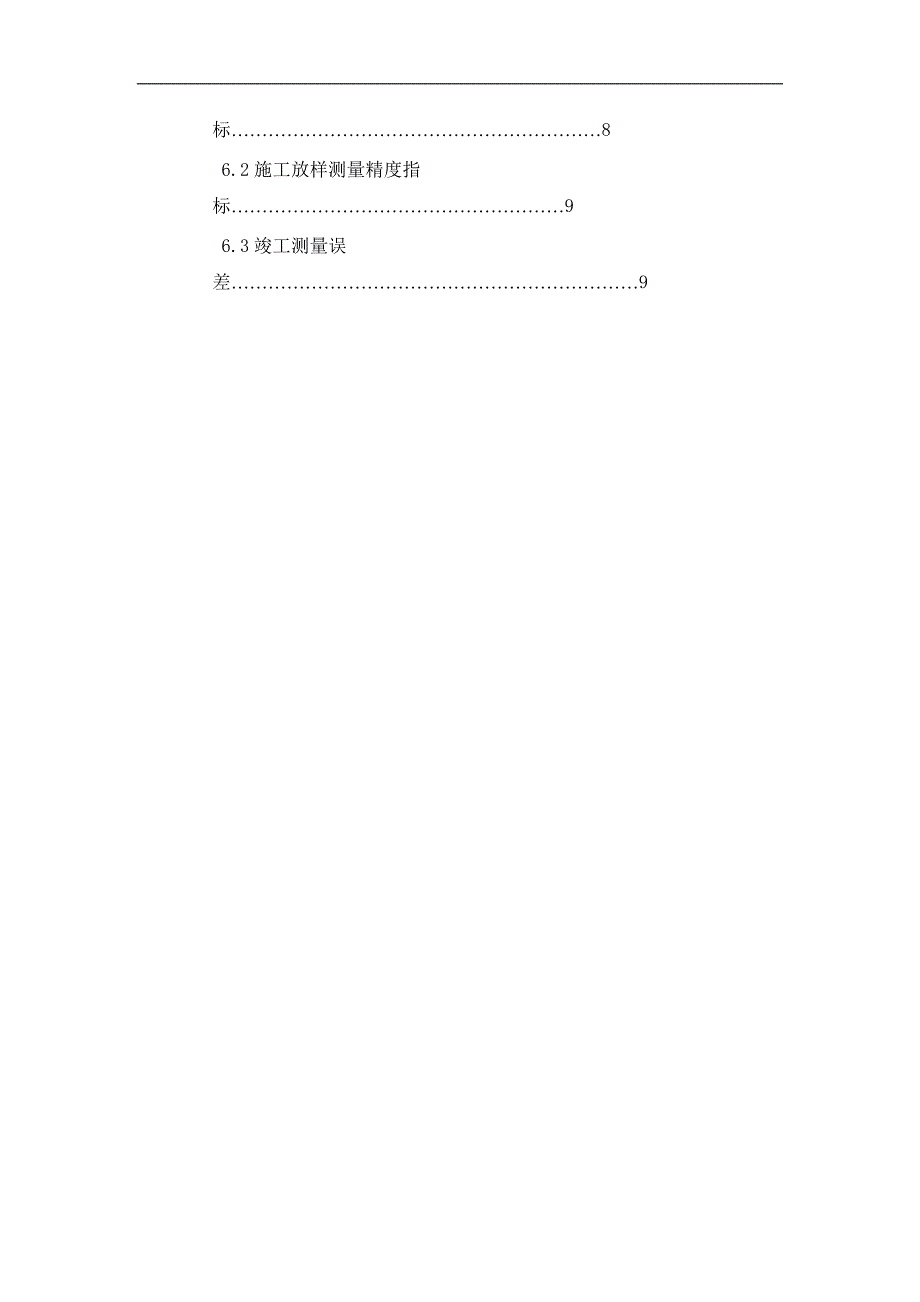

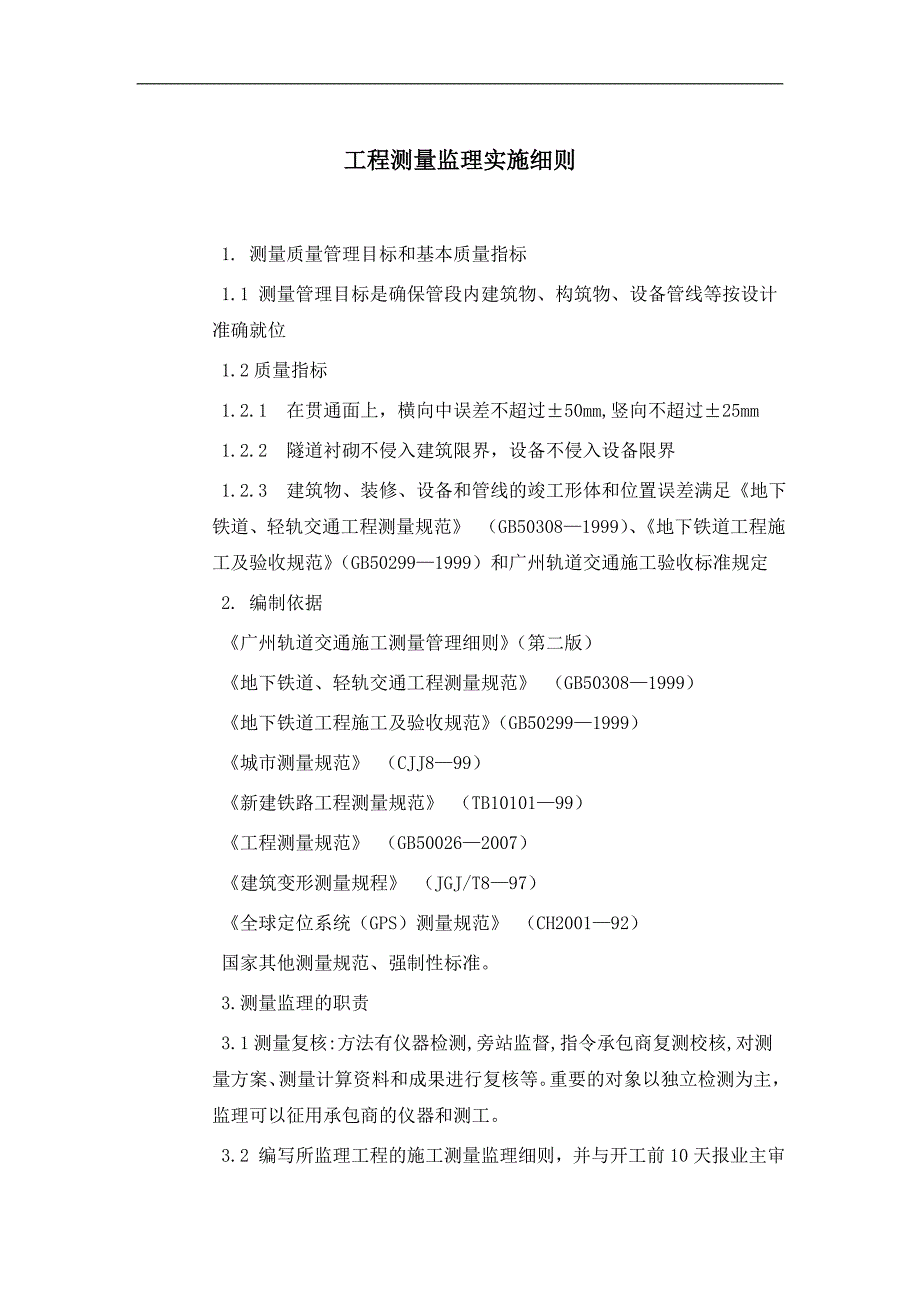

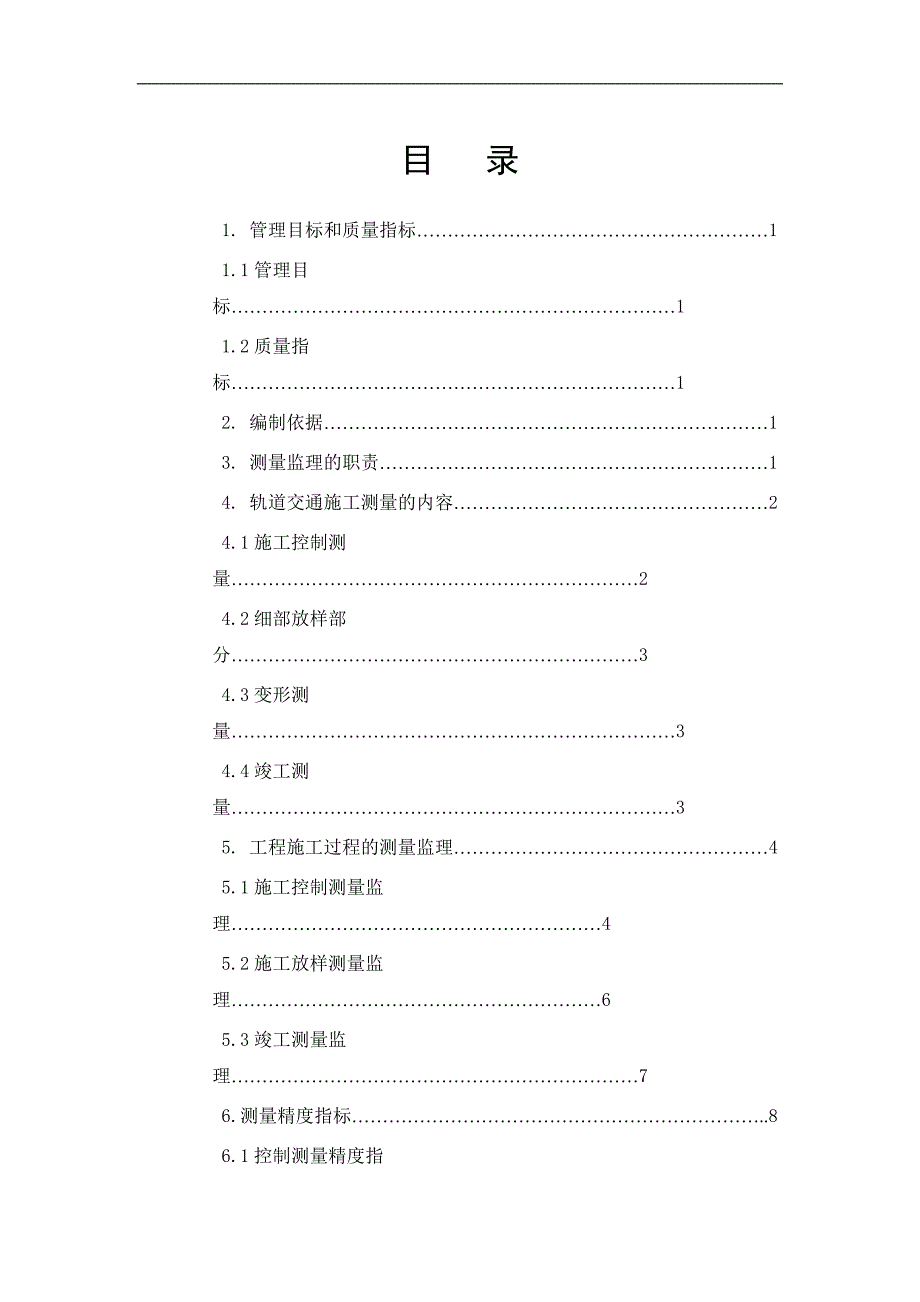

1、目 录1. 管理目标和质量指标11.1管理目标11.2质量指标12. 编制依据13. 测量监理的职责14. 轨道交通施工测量的内容24.1施工控制测量24.2细部放样部分34.3变形测量34.4竣工测量35. 工程施工过程的测量监理45.1施工控制测量监理45.2施工放样测量监理65.3竣工测量监理76.测量精度指标.86.1控制测量精度指标86.2施工放样测量精度指标96.3竣工测量误差9工程测量监理实施细则1. 测量质量管理目标和基本质量指标1.1 测量管理目标是确保管段内建筑物、构筑物、设备管线等按设计准确就位1.2质量指标1.2.1 在贯通面上，横向中误差不超过50mm,竖向不超过25
2、mm1.2.2 隧道衬砌不侵入建筑限界，设备不侵入设备限界1.2.3 建筑物、装修、设备和管线的竣工形体和位置误差满足地下铁道、轻轨交通工程测量规范 （GB503081999）、地下铁道工程施工及验收规范（GB502991999）和广州轨道交通施工验收标准规定2. 编制依据广州轨道交通施工测量管理细则（第二版）地下铁道、轻轨交通工程测量规范 （GB503081999）地下铁道工程施工及验收规范（GB502991999）城市测量规范 （CJJ899）新建铁路工程测量规范 （TB1010199）工程测量规范 （GB500262007）建筑变形测量规程 （JGJ/T897）全球定位系统（GPS）测量
3、规范 （CH200192）国家其他测量规范、强制性标准。3.测量监理的职责3.1测量复核:方法有仪器检测,旁站监督,指令承包商复测校核,对测量方案、测量计算资料和成果进行复核等。重要的对象以独立检测为主，监理可以征用承包商的仪器和测工。3.2 编写所监理工程的施工测量监理细则，并与开工前10天报业主审批。3.3 指令承包商在开工前做出完整的施工测量设计，审定批准施工测量设计，报业主审定及备案。3.4 对承包商按设计实施测量作业进行日常监督，控制其投入的技术力量及所用的测量仪器满足要求。3.5 建立可行的批准程序，把测量放样作业作为必经工序加以核准。3.6 指令承包商结合计量支付或实地测绘完成的
4、工程（工序）形位尺寸，填绘值班竣工图或形象进度图。特别对隐蔽工程形位加以控制。3.7 建立测量报表、测量日志及测量报告制度，指令承包商执行，检查督促承包商建立完整的施工测量档案。3.8 督促承包商按时进行控制测量作业，并积极协助业主测量队进行检测。3.9 对相邻工点承包商的测量衔接问题进行协调。3.10 工程完工时督促承包商进行线路断面及车站结构及净空测量；组织承包商向业主移交施工控制点。4. 轨道交通施工测量的内容轨道交通的施工测量主要可以分为施工控制测量、细部放样测量（铺轨基标测量）、变形测量和竣工测量等。施工定线和放样一般采用附合导线和符合高程路线的形式。特殊情况下采用支导线、支水准路线
5、时必须制定检核措施。施工和运营期间应进行线路结构和临近主要建筑物的变形测量。竣工测量工作包括铺轨基标和线路轨道竣工测量、区间和车站结构净空竣工测量、设备竣工测量和地下管线竣工测量等。4.1施工控制测量地面平面控制测量、地面高程控制测量、联系测量、地下平面和高程测量。联系测量、地下控制导线测量和地下控制水准测量，在隧道贯通前应独立进行3次，并以3次测量的加权平均值指导隧道贯通。4.1.1地面平面控制测量主要是为维护施工期间的平面、完整，可靠、可用；为施工方便加密地面控制点，地面平面控制网应分级布设，首级网为GPS控制网，二级为精密导线网，应定期对GPS控制网和精密导线进行复测，复测精度不低于实测
6、时的精度。GPS控制网外业观测的全部数据应经同步环、独立环及复测边检核，并满足要求。精密导线应沿线路方向布设，并应采用符合导线或多个节点的导线网。应在每个井（洞）口或车站附近至少布设三个平面控制点作为向隧道内传递坐标和方位的联系测量依据。4.1.2 地面高程控制测量的地下铁道、轻轨交通工程测区应采用统一高程系统，并与城市原有高程系统一致，地面高程控制网是在二等水准点下布设。其线路高程闭合差应在8Lmm(L为线路长，以千米计)，施工前应对高程控制网进行复测。4.1.3 联系测量应包括地面趋近导线测量、趋近水准测量，通过竖井、斜井、通道的定向测量以及传递高程测量以及地下趋近导线测量、地下趋近水准测
7、量；定向测量宜采用铅垂仪、陀螺经纬仪联合定向；联系三角形定向；导线定向测量；钻孔投点定向。传递高程测量宜用钢尺(钢丝)法；水准测量；光电测距三角高程测量。4.1.4 地下平面和高程测量应包括地下导线测量、施工控制导线测量和地下施工水准测量、施工控制水准测量。施工导线一般平均边长30米，施工控制导线直线段不短于100米，曲线段不短于60米，施工控制点最远点点位横向中误差应在25mm内。4.2 细部放样工作包括两部分：4.2.1 建筑物、构筑物、装修工程、设备、管网安装、暗挖中的施工导向、盾构机定位、纠偏和装配式衬砌的拼装测量。4.2.2 精确铺轨的测量作业。重点控制铺轨基标和保证设计位置和参数，
8、亦保证行车隧道的限界要求。4.3 变形测量包括在工程施工和运营阶段自身建筑物、工程沿线变形区内地表建筑物、道路以及地下建筑物、地下管线设施等的变形测量。变形测量包括施工阶段支护、结构工程的变形测量；施工阶段沿线环境的变形测量；运营阶段线路、结构和环境的变形测量。4.4 竣工测量主要包括与线路相关的线路轨道竣工测量、线路结构竣工测量、沿线路设备竣工测量以及地下管线竣工测量。竣工测量采用的坐标系统、高程系统、图式与原施工测量相同。竣工测量的基本方法和精度要求与施工测量相同，竣工测量完成后提交：竣工测量成果表；竣工图；竣工测量报告。4.4.1 线路轨道竣工测量包括铺轨基标竣工测量和轨道铺设竣工测量。
9、在隧道内应以车站控制基标为起始数据，在地面以地面控制点为起始数据，进行线路轨道竣工测量。隧道或线路产生变形时的地段应重新进行控制测量，并以其作为起始数据。线路轨道竣工测量应在线路轨道长轨锁定后进行。4.4.2 区间线路结构净空横断面的竣工测量应以钢轨基标为起始数据，直线段每隔12米，曲线段每隔5米测量一个净空断面。隧道断面结构变化处或边坡处均应加测净空断面。车站站台大厅、立柱、站台沿、两端站台角、站台上部吊顶饰物、边墙灯光广告和饰物等，应以铺轨基准为准，测量它们和其相互之间的位置、高程允许误差为10mm。4.4.3 沿线设备安装的竣（施）工测量包括接触（三轨）、接触网、隔断门、风机、风道以及行
10、车信号设施、线路标志等与线路轨道安全行车限界相关联或相接近的设备等。4.4.4 地下管线竣工测量应包括施工拆迁、改移、复原的既有管线和新建管线的竣工测量和调查。5. 工程施工过程的测量监理5.1施工控制测量监理5.1.1审核承包商对所接施工控制网桩点的复测成果。承包商接桩后对控制网进行复测并对桩点进行保护，15天内上报复测报告经监理复核报业主审定。5.1.2审核承包商加密控制点测量成果。承包商应根据施工场地具体条件，以满足施工需要为前提，加密平面和高程控制点，加密点精度应与首级控制网相同。加密控制成果经监理复核合格报业主测量队检测。5.1.3审查承包商对控制网桩点和加密控制网点进行定期检测成果
11、报告。承包商应定期对控制点进行检测，维护施工期间平面、高程控制网完整可靠，发现点位移动、变形、沉降，坐标或高程较差超限，报监理复核，上报业主测量队检测。5.1.4明挖车站施工，重点审查复核承包商引测的中线点、导线点、水准点的测量成果。地下导线及水准在施工完第一块底板后、至整个车站长度的1/2处及车站底板结构完工时应进行检测，承包商的检测成果经监理检测复核后，报业主测量队检测。5.1.5暗挖区间施工，重点审查复核竖井联系测量、地下控制导线和控制水准测量成果。5.1.5.1竖井联系测量应首选铅垂仪、陀螺经纬仪联合定向，水准仪钢尺（钢丝）法传递高程。定向和导入高程应在隧道掘进50m、100150m、
12、距贯通面150200m时分别进行一次，取三次测量成果的加权平均值指导隧道贯通。定向测量的地下定向边不少于2条，传递高程的地下近井高程点不少于2个，并应对其几何关系进行检核。5.1.5.2地下平面控制包括施工控制导线和施工导线，地下高程控制包括施工控制和施工水准水准测量。地下平面和高程起算点采用直接从地面通过联系测量传递到地下的近井点。起算方位边不少于2条，起算高程点不少于2个。地下平面和高程控制点应经常复测。控制点标志应符合规范规定。5.1.5.2.1施工控制导线是施工导线和隧道掘进的依据，导线点平均边长150m，曲线地段一般不小于60m；采用级全站仪施测，左右角各测2测回，左右角平均值之和与
13、360较差应小于6，边长往返观测各2测回，往返测平均值较差应小于7mm；最远点点位横向中误差在25mm之内；导线每次延伸前，应对前三点进行检测，确认无误后再进行延伸测量；施工控制导线在隧道贯通前应测量三次，其测量时间与联系测量同步，各次测量的坐标值较差小于10mm时，采用逐次加权平均值作为导线延伸测量的起算值；应通过加测陀螺方位角或钻孔投点提高施工控制导线点的精度。5.1.5.2.2施工导线是隧道掘进的依据，随着隧道掘进应首先布设施工导线。施工导线一般平均边长30m，角度观测中误差应在6之内，边长测距中误差应在10mm之内。曲线隧道施工开挖时，施工导线点宜选在曲线的元素点和整里程点上。隧道掘进
14、时也可采用激光指向仪指导隧道开挖，施工中应经常对激光指向仪进行检查校正。5.1.5.2.3地下高程控制采用水准测量方法，施工水准点每50m设置一个，施工控制水准点每200m设置一个，点位标志应符合规范规定。施工水准测量可采用S3水准仪和木制水准尺进行往返观测，其闭合差应在20（L）mm（L以千米计）之内。施工控制水准测量同地面精密水准测量，须采用S1水准仪和铟钢水准尺施测。施工控制水准测量应在隧道贯通前独立进行三次，并与地面向地下传递高程同步。各次测量的高程较差应小于5mm，并采用逐次加权平均值作为下次控制水准测量的起算值。5.2 施工放样测量监理5.2.1检查承包商工程施工放样测量计划，并监督检查执行情况。5.2.2检查承包商严格按照地下铁道、轻轨交通工程测量规范（GB50308-1999）规定的办法和允许误差进行施工放样测量。5.2.3检查承包商对重要部位的施工放线测量，进行旁站监理，并审核、批复施工放线报验单。5.2.4督促检查承包商对放样测量成果的检测。5.2.5监理应注意检查承包商对保证行车隧道（车站、区间）的空间位置测量成果，确保限界净空需要。
