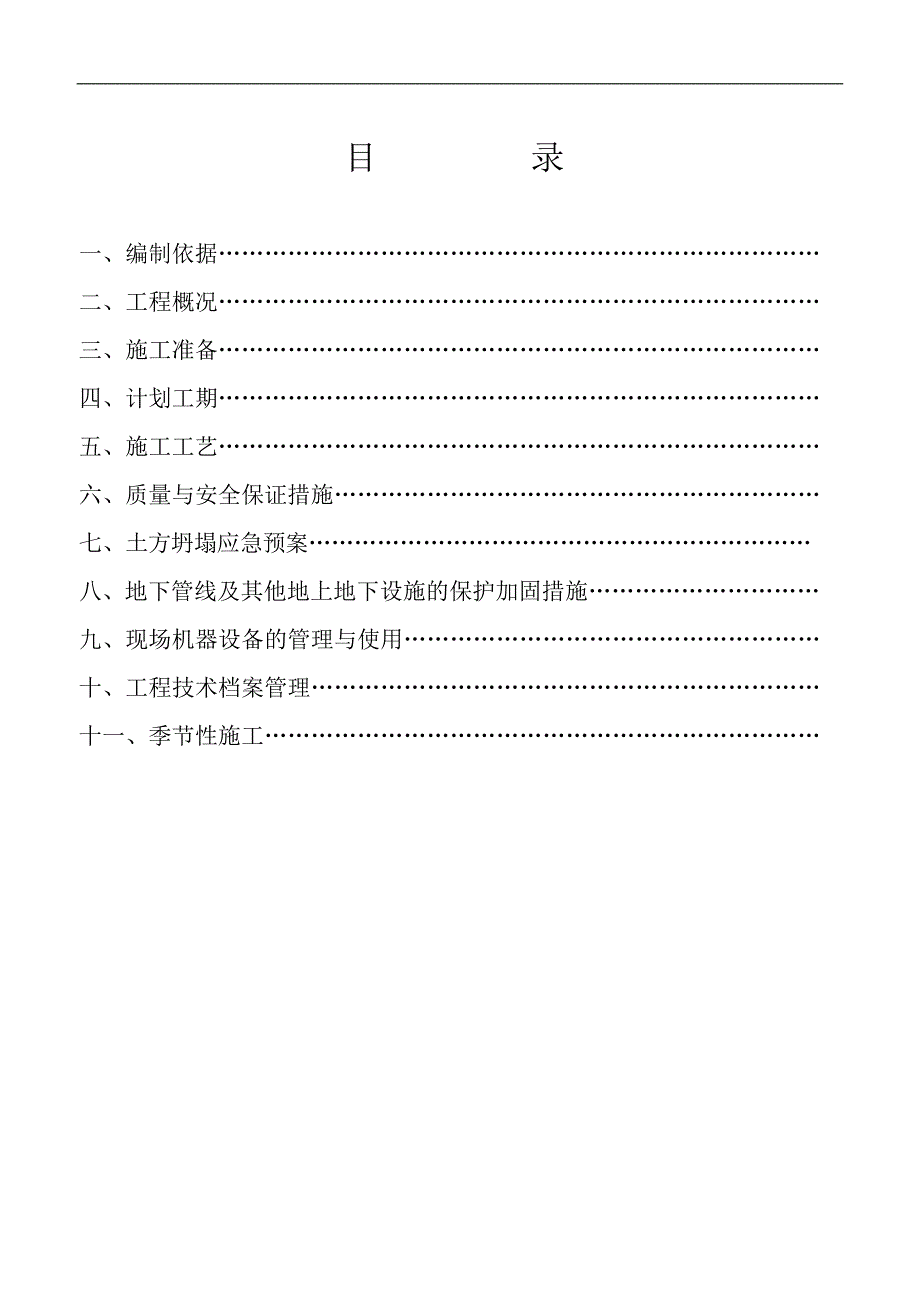

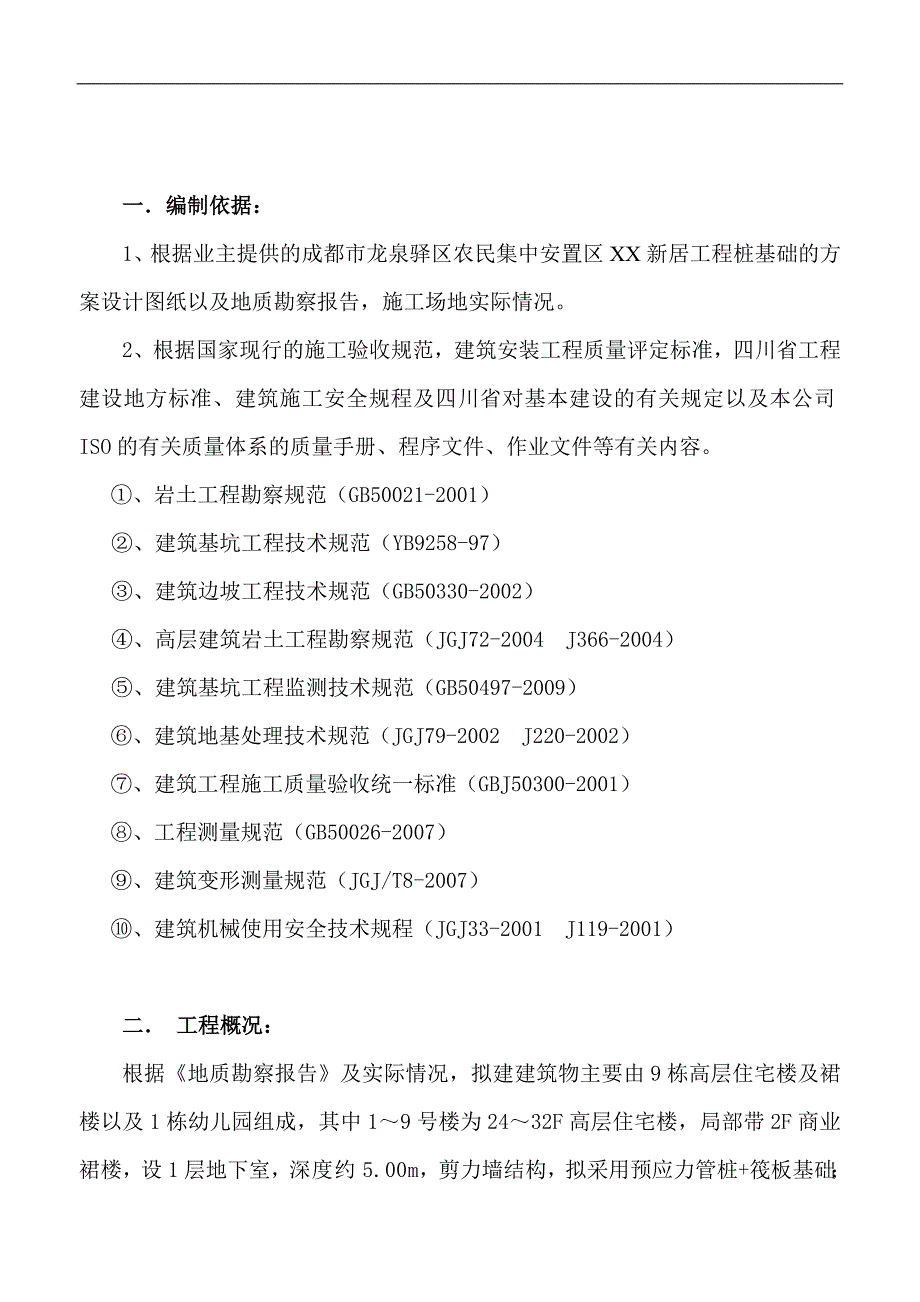

1、XX新居工程 土方施工方案目 录一、编制依据二、工程概况三、施工准备四、计划工期五、施工工艺六、质量与安全保证措施七、土方坍塌应急预案八、地下管线及其他地上地下设施的保护加固措施九、现场机器设备的管理与使用十、工程技术档案管理十一、季节性施工一编制依据：1、根据业主提供的成都市龙泉驿区农民集中安置区XX新居工程桩基础的方案设计图纸以及地质勘察报告，施工场地实际情况。2、根据国家现行的施工验收规范，建筑安装工程质量评定标准，四川省工程建设地方标准、建筑施工安全规程及四川省对基本建设的有关规定以及本公司ISO的有关质量体系的质量手册、程序文件、作业文件等有关内容。、岩土工程勘察规范（GB50021
2、-2001） 、建筑基坑工程技术规范（YB9258-97） 、建筑边坡工程技术规范（GB50330-2002） 、高层建筑岩土工程勘察规范（JGJ72-2004 J366-2004） 、建筑基坑工程监测技术规范（GB50497-2009）、建筑地基处理技术规范（JGJ79-2002 J220-2002）、建筑工程施工质量验收统一标准（GBJ50300-2001）、工程测量规范（GB50026-2007）、建筑变形测量规范（JGJ/T8-2007）、建筑机械使用安全技术规程（JGJ33-2001 J119-2001）二 工程概况：根据地质勘察报告及实际情况，拟建建筑物主要由9栋高层住宅楼及裙楼以
3、及1栋幼儿园组成，其中19号楼为2432F高层住宅楼，局部带2F商业裙楼，设1层地下室，深度约5.00m，剪力墙结构，拟采用预应力管桩+筏板基础；幼儿园为23F，无地下室，框架结构，拟采用独立柱基，预计基础埋深2.0m；纯地下室部分为框架结构，拟采用独立柱基。本工程地表水较严重，考虑在基坑四周设排水沟排向红线外集水坑，再用水泵排水处理。选用中风化泥岩层作为拟建物的桩端持力层。本次土方开挖范围为建筑红线范围内，似建建筑物地下室整体基坑部份及独立基础和承台部份。三施工准备1、机具准备：本工程施工需要的机械设备和运输车辆，均由我公司按施工进度要求组织进场，确保工程需要。根据现场测量后计算的土方量，所
4、需机械设备如下所示： 主要机械设备表 机械名称数量反铲液压挖掘机250BL二台16T压路机一台（临时道路路基施工用）50型装载机二台10T自卸汽车十台抽水泵（4BA-12A）十台2、一般工具：电子全站仪1台、水准仪1台、铁锹若干、手推车若干、钢卷尺等。3、材料准备：所有材料在保证材料品质的前提下，本着就地取材的原则，做好技术经济比较，择优选用，同时根据使用计划组织进场，力争节约投资。4、测量准备：我施工队进场后要同业主及设计代表联系，进行交点工作，交点后测量人员要进行闭合复核，对结构物进行详细测量及放样，以用于控制整个工程的施工5、影响土方施工及安全因素的处理：完成红线外污水导流管道工程。在拟
5、建建筑物的南、西转角处挖好1500MM1500MM1500MM的集水坑，以备出现明水时排水之用（根据地勘资料，无地下水源但地表水较严重）。四、计划工期 根据业主要求按时完成。五、施工工艺土方开挖至地下室防水筏板底标高处，再填300mm建渣。同时，在基坑四周人工挖好300300MM排水沟，在靠西、北角基坑外设集水坑。移交给桩基施工单位进行桩基础施工。在桩基础施工完毕后，再进行桩间土开挖。由于塔楼设计管桩基础，其余为独立基础+防水底板，考虑边坡放坡为1：1.5，坡顶场地全部硬化封闭处理，具有放坡条件的按规定放坡。1、作业条件(1).土方开挖前，根据施工方案的具体要求，请建设单位及时协调处理遗留下来
6、的问题，包括场外污水散排引排，拟建场地地面障碍物和地下有关影响施工的各种管网清除和处理完毕。(2)在施工区域外边缘，挖临时性排水沟，并设置集水坑，防止地表水流入基坑内。(3).在开挖前，建筑物位置的标准轴线桩、标准水准抄平桩及挖掘边框线，必须经过监理单位复测检查，由现场技术员为主办理预检手续。 (4).施工现场南北两端安设照明灯，以便于夜间作业。2、开挖流程：定位放线楼栋及地下室范围土方开挖施工基础回填土(1).先放出开挖线，经复查验收合格开始开挖。(2).基坑开挖过程中，应严格按照开挖线开挖，预留足够人工捡底土层，避免机械扰动基层原状土。(3).挖土发生异常情况时，应立即停止挖土，并应立即查
7、清原因和采取措施，方能继续挖土。(4).挖土的土方不能堆放在坑边，土方运至甲方指定地点堆放外运,运距甲乙双方共同测定。3、 挖土过程中的标高、轴线控制：对平面控制桩、水准点、水准标高、基坑平面位置、边坡坡度等要经常复测检查，防止超挖、超宽、挖错、挖偏。（1）标高控制：采用S3水准仪进行。开挖前，根据甲方提供的基准点，引测至现场基坑外，作好标记。开挖过程中对开挖深度进行跟踪，随时测量高程用以指挥修正机械挖基坑的平整度，机械开挖至筏板处，立即将标高引入基坑内，在基坑四周作上高程标记，作为基底施工的控制点。人工清挖筏板预留土层及独立基坑、承台基坑、电梯井基坑时，应对基底标高严格控制，（2）轴线控制：
8、采用DJ2光学经纬仪。开挖前，有甲方委托的测绘院进行控制点放设，并进行保护。通过控制桩，放设建筑物外围控制线于基坑边，基坑开挖过程中，进行反复检查，防止挖偏、挖错。(3)挖土的质量要求：基坑开挖允许偏差项次项目允许偏差（mm）检验方法1标高0.0050水准仪检查2长度、宽度0.00由设计中心向两边拉尺量3边坡陡度不允许偏陡坡度尺检查4、 机械挖土的施工方法： 本工程采用挖掘机大开挖的方法施工，施工时采用正向挖土侧方或后方卸土的方式进行工作，如下图示：正向挖土，后方卸土（1）机械挖土机械挖土为一班10h作业，自北向南进行挖土。机械挖土为防止挖掘过程中扰动老土层，坑底预留独立基础及承台整体厚的土层
9、及筏板底垫层防水保护层整体厚土层，用人工挖土清至设计标高。（即机械挖至筏板底垫层、防水保护层预留土和基坑铺设建渣层、独立基础和承台的基坑由人工挖土）（2）人工清理坑底人工挖掘坑底100mm土即筏板底垫层土及独立基础、承台基础土层之前，由测量组配合放出独立基础及承台开挖线和抄出距槽底200mm水平线，自北向南每个独立基础及承台在每个转角处打一个小木撅，在挖至接近坑底标高时，用标尺随时以小木撅上平梭该坑底标高。最后由西端轴线或中心线引桩拉通线，由工长复核检查每个坑边尺寸，确定坑宽标准，椐此修整槽帮，最后清除坑底浮土，修底铲平。严禁超挖现象，出现古墓应及时向文管部门及监理、业主报告并做好保护工作，凡
10、是枯井之类，应清理干净，用C15混凝土填充。人工挖土的土方人工挑，运到基础基坑外20100m处堆放。（即红线外沿河边堆放）5、质量标准土方开挖工程的质量检验标准应符合表11。土方开挖工程质量检验标准 表11项序项 目允许偏差或允许值（mm）检查方法桩基基坑基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标 高5030505050水准仪2长度、宽度（由中心线向两边量）+20050+300100+500150+100经纬仪，用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基地土性设计要求观察或土样分析6、基坑周围的安全防护基坑四周2m范
11、围内不得随意堆放材料、机具等，并在基坑周边设1.2m高安全防护栏，夜间施工时，设置足够的照明，并在基坑四周设警示标志，施工时搭设专门的运输坡道。上下深基坑先挖好阶梯或开斜坡道，并采取防滑措施，禁止踩踏支撑上下。挖掘机和载重车辆的停机点必须留有足够的安全距离，杜绝坡道停机、停车，坡道挖掘应由专人指挥。基坑顶东至北面作250宽、300深排水沟，并在距离基坑上壁300500MM处作300高砖砌挡水墙，向外作好排水坡度，排入周边排水沟内，保证排水畅通，防止地表水流入基坑内或大量渗入坑边土体影响边坡的稳定。在基坑底南至西至北面边缘设300300排水土沟，排向西转角设置100010001000集水土坑，再
12、用水泵抽水方式排出基坑内集水。7、土方开挖时应注意以下几点：（1）土方开挖由专人负责，统一指挥、统一调度，严格按方案施工。（2）做好土方开挖的测量放线复核工作，以保证地下室轴线标高准确无误。（3）土方挖至基底上200mm后，如有软弱夹层或文物等情况出现，及时通知设计单位以及有关部门会同施工人员一起处理。(4)土方开挖时在出入口设清洗槽和沉淀池，并在路上铺设草垫等，同时在车辆出门前对车辆车厢用塑料布覆盖严密并 派专人清洗车轮，防止土方运输车将泥土带出工地。(5)开挖时，基坑周边如有异常或出现土层变形，应立即请示和上报。验槽土方施工完成后，及时通知建设单位，由建设单位出面主持验槽，参加单位包括设计
13、、勘察、当地质量监督站、建设单位、监理单位和施工单位。验槽完毕，六方代表应在验槽记录表中签字，并注明不良地基的处理方法。六、质量与安全保证措施（一） 工程质量保证措施(1).由工程技术人员、技工、普工组成质量管理小组，从施工各个环节质量控制；(2).加强技术管理，认真贯彻各项管理制度。开工前落实各级人员岗位责任制，作好技术交底。施工中检查执行情况，开展全面质量管理活动。(3).严格执行各当班作业人员自检、互检、技术人员专检，工程负责人抽查的质量控制制度。上一道工序未经检验合格不得转入下一道工序。(4).工程技术人员负责原始资料和数据的收集整理工作，对出现的问题会同有关人员组织处理。（二） 安全生产文明施工1.安全生产、文明施工总目标本工程基坑施工生产安全目标为：杜绝重大伤亡事故、轻伤安全事故控制在2以内，实现“五无”(即：无死亡、无重伤、无倒塌、无中毒、无火灾)。文明施工总目标为：创建“文明工地”。2.安全生产、文明施工保证措施2.1 安全生产、文明施工管理体系公司主管生产的经理和质量安全部作为公司级的安全生产、文明施工管理领导机构，负责制定管理制度和检查监督工作。施工现场成立项目经理为主的安全生产、文明施工领导小组。项目经理为该工程项目安全生产、文明施工第一负责人，设置专职安全员，由他们统一抓各项
