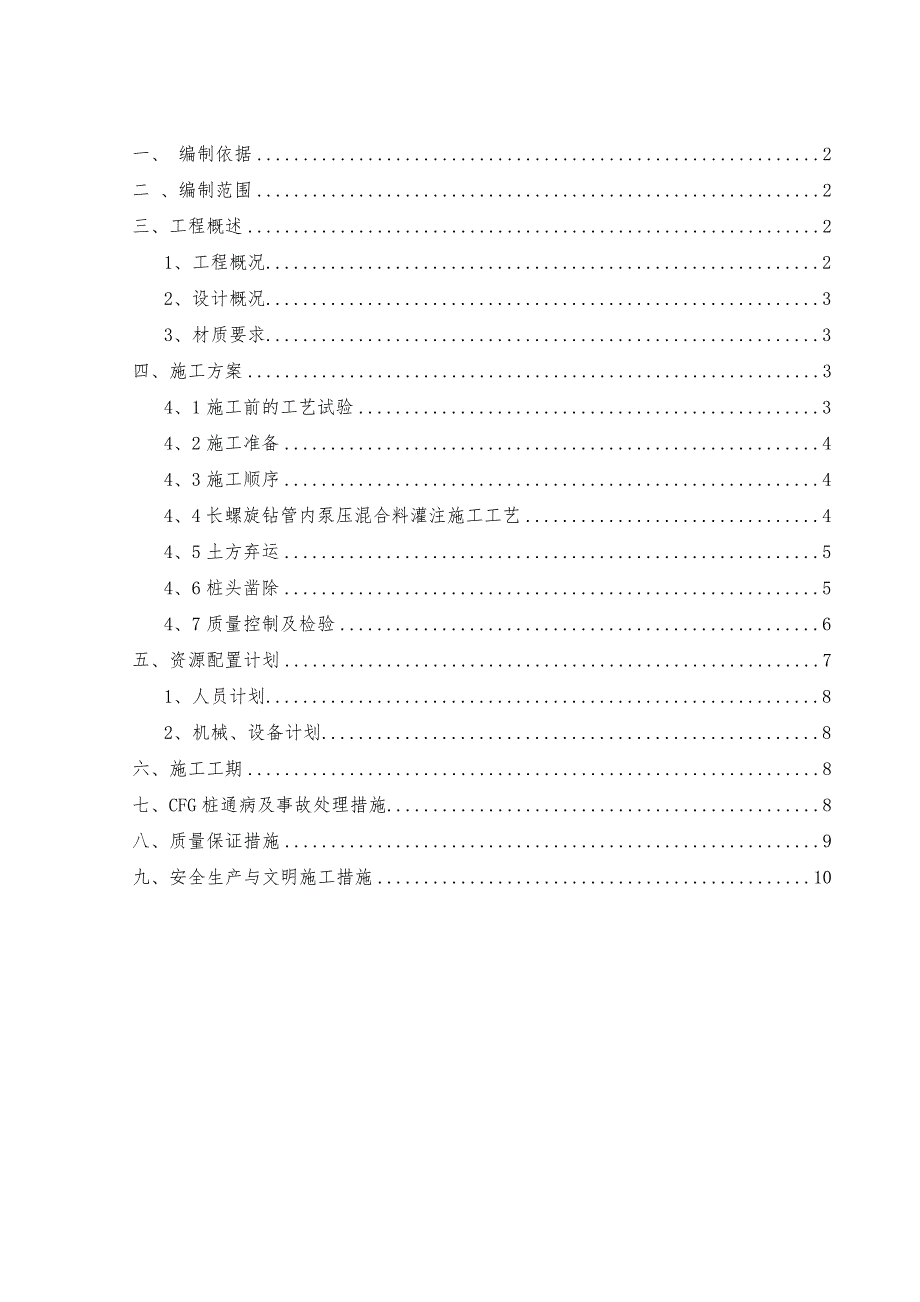

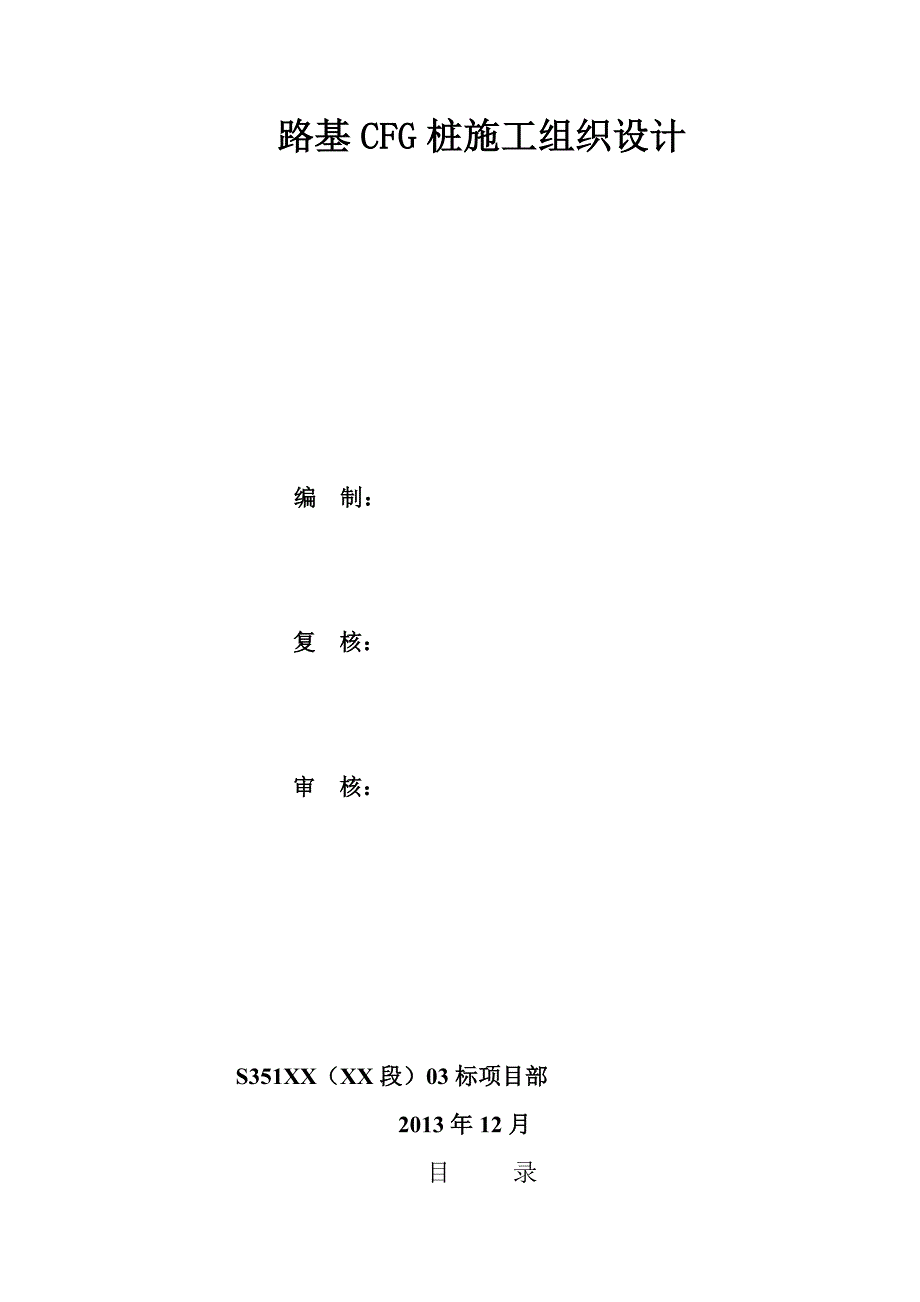

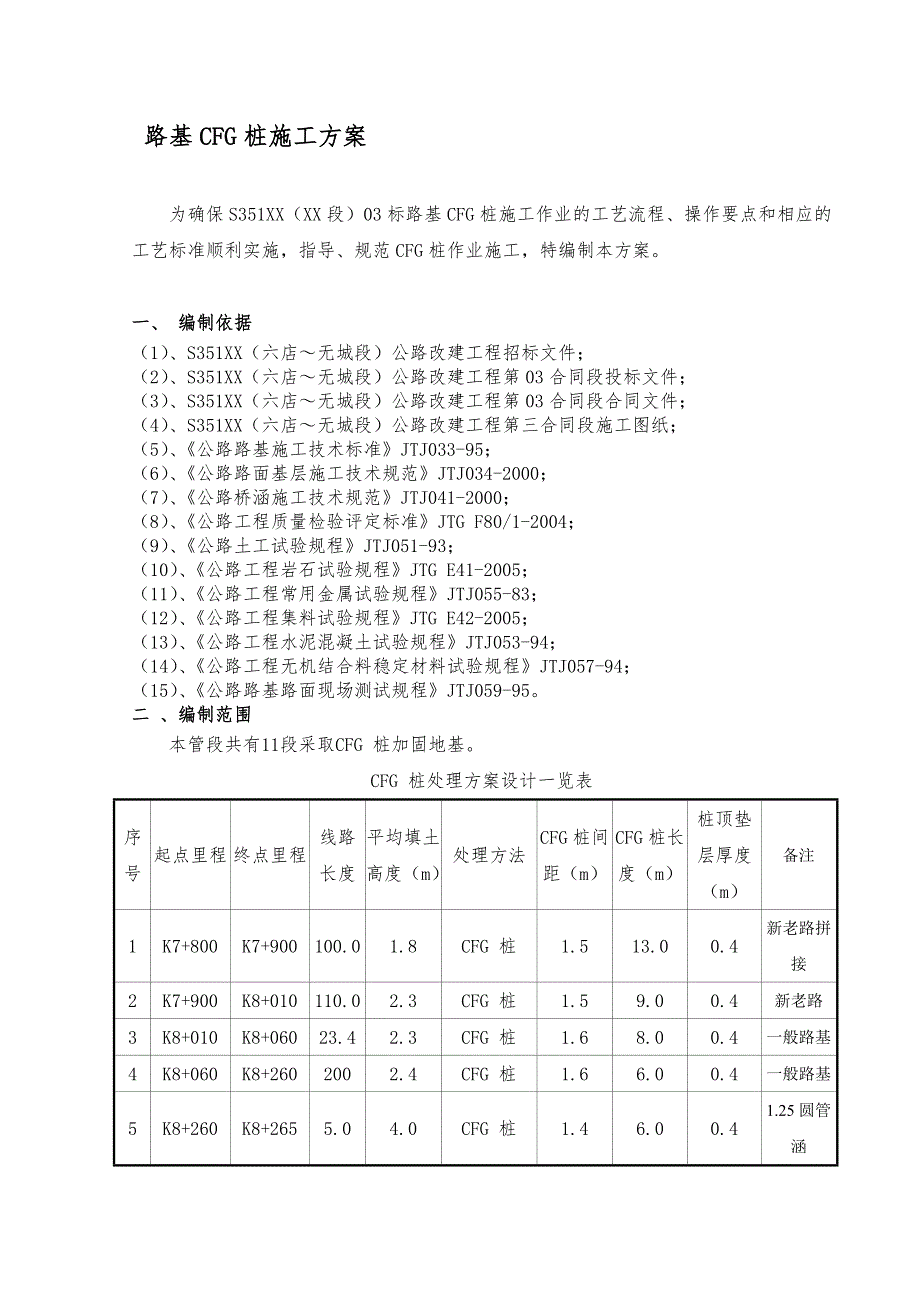

1、路基CFG桩施工组织设计 编 制：复 核：审 核： S351XX（XX段）03标项目部 2013年12月目 录一、 编制依据2二 、编制范围2三、工程概述21、工程概况22、设计概况33、材质要求3四、施工方案34、1施工前的工艺试验34、2施工准备44、3施工顺序44、4长螺旋钻管内泵压混合料灌注施工工艺44、5土方弃运54、6桩头凿除54、7质量控制及检验6五、资源配置计划71、人员计划82、机械、设备计划8六、施工工期8七、CFG桩通病及事故处理措施8八、质量保证措施9九、安全生产与文明施工措施10 路基CFG桩施工方案为确保S351XX（XX段）03标路基CFG桩施工作业的工艺流程、操
2、作要点和相应的工艺标准顺利实施，指导、规范CFG桩作业施工，特编制本方案。一、 编制依据（1）、S351XX（六店无城段）公路改建工程招标文件；（2）、S351XX（六店无城段）公路改建工程第03合同段投标文件；（3）、S351XX（六店无城段）公路改建工程第03合同段合同文件；（4）、S351XX（六店无城段）公路改建工程第三合同段施工图纸；（5）、公路路基施工技术标准JTJ033-95；（6）、公路路面基层施工技术规范JTJ034-2000；（7）、公路桥涵施工技术规范JTJ041-2000；（8）、公路工程质量检验评定标准JTG F80/1-2004；（9）、公路土工试验规程JTJ051
3、-93；（10）、公路工程岩石试验规程JTG E41-2005；（11）、公路工程常用金属试验规程JTJ055-83；（12）、公路工程集料试验规程JTG E42-2005；（13）、公路工程水泥混凝土试验规程JTJ053-94；（14）、公路工程无机结合料稳定材料试验规程JTJ057-94；（15）、公路路基路面现场测试规程JTJ059-95。二 、编制范围本管段共有11段采取CFG 桩加固地基。CFG 桩处理方案设计一览表序号起点里程终点里程线路长度平均填土高度（m）处理方法CFG桩间距（m）CFG桩长度（m）桩顶垫层厚度（m）备注1K7+800K7+900100.01.8CFG 桩1.5
4、13.00.4新老路拼接2K7+900K8+010110.02.3CFG 桩1.59.00.4新老路3K8+010K8+06023.42.3CFG 桩1.68.00.4一般路基4K8+060K8+2602002.4CFG 桩1.66.00.4一般路基5K8+260K8+2655.04.0CFG 桩1.46.00.41.25圆管涵6K8+265K8+500235.02.7CFG 桩1.66.00.4一般路基7K8+500K8+5055.03.6CFG 桩1.46.00.41.5圆管涵8K8+505K8+60095.03.0CFG 桩1.66.00.4一般路基9K9+940K10+02383.02
5、.2CFG 桩1.66.00.4一般路基10K10+023K10+0296.04.4CFG 桩1.46.00.41.5圆管涵11K10+029K10+3102813.0CFG 桩1.67.00.4一般路基本管段共有11段采取CFG 桩加固地基。CFG 桩段落一览表序号起点里程终点里程线路长度处理方法CFG桩长度（m）1K7+800K7+900100.0CFG 桩10427.92K7+900K8+010110.0CFG 桩8453.63K8+010K8+06023.4CFG 桩4247.84K8+060K8+260200CFG 桩15466.25K8+260K8+2655.0CFG 桩544.4
6、6K8+265K8+500235.0CFG 桩18748.77K8+500K8+5055.0CFG 桩498.48K8+505K8+60095.0CFG 桩7863.89K9+940K10+02383.0CFG 桩6056.910K10+023K10+0296.0CFG 桩627.811K10+029K10+310281CFG 桩27494.1三、工程概述1、工程概况 S351XX(六店无城段)公路改建工程，路线起与无为县开城镇西九华，与X039公路成T型平交，自西往东，距开城老街道北侧350米外跨过永安河，而后沿开城新建的街道布线至开城镇液化气站处，接上现有无六路，并于三十里墩下老路，从赫店
7、镇街道北侧400米处经过，跨过花渡河后下穿拟建北沿江高速公路，终于无为县金塔路与巢无路交叉口，顺接金塔路，利用老路约8公里，老路利用率32%，改建后里程为24.69公里。地形主要是低山丘陵、岗地、平原。 本标段：起止桩号K7+800K11+050，长3.25公里，工程内容包括路基土方，软基处理，桥涵等工程。2、 设计概况2.1一般路堤地基CFG桩处理方案：根据当地的施工经验，对软土较厚的路段采用CFG桩复合地基处理。CFG桩复合地基处理方案，采用长螺旋钻管泵压CFG桩施工工艺，成桩直径40cm。在桩顶做40cm后碎石垫层以及一层高度5cm的高强度土工格室，用于调整桩顶应力的分布，布桩型式采用正
8、三角形，桩间距1.6米。桩长经计算并结合该地区类似工程经验最终确定。自碎石垫层顶面上40cm出向上每隔60cm铺设一层双向土工栅格，根据实际情况确定铺设层数。CFG桩处理段与一般路基接头部位铺设土工栅格，设计将双向土工栅格向一般路基延伸5m长，进行过渡，加强过渡处理。各层土工栅格在接头部位要保证其完整性。2.2桥坡段CFG桩地基处理方案根据当地的施工经验，为了更好的减小工后沉降，对软土较厚的桥坡段采用CFG桩复合地基处理。CFG桩复合地基处理方案，采用长螺旋钻管泵压CFG桩施工工艺，成桩直径40cm。在桩顶做40cm后碎石垫层以及一层高度5cm的高强度土工格室，用于调整桩顶应力的分布，布桩型式
9、采用正三角形，按平行于桥台走向布设；根据实际地形情况桥坡段仅划分为A、B、C、D四区（见设计图)。A区桩间距1.4m，B区桩间距1.5m，C区桩间距1.6m，D区桩间距1.6m。桩长经计算并结合该地区类似工程经验最终确定。桥台基桩周围调整CFG桩布置，桥台基桩周边50cm范围不得进行CFG桩施工。自碎石垫层顶面上40cm出向上每隔60cm铺设一层双向土工栅格，根据实际情况确定铺设层数。CFG桩处理段与一般路基接头部位铺设土工栅格，设计将双向土工栅格向一般路基延伸5m长，进行过渡，加强过渡处理。各层土工栅格在接头部位要保证其完整性。2.3新老路拼接段CFG桩地基处理方案振动沉管施工工艺，成桩直径
10、40cm。在桩顶做40cm后碎石垫层以及一层高度5cm的高强度土工格室，用于调整桩顶应力的分布，布桩型式采用正三角形，桩间距1.5米。桩长经计算并结合该地区类似工程经验最终确定。对老路边坡开挖台阶处理，每阶台阶铺设一层双向土工栅格，全断面铺设。CFG桩处理段与一般路基接头部位铺设土工栅格，设计将双向土工栅格向一般路基延伸5m长，进行过渡，加强过渡处理。各层土工栅格在接头部位要保证其完整性。2.4小型构造物CFG桩地基处理方案根据当地的施工经验，为了更好的减小工后沉降，对软土较厚的桥坡段采用CFG桩复合地基处理。CFG桩复合地基处理方案，采用长螺旋钻管泵压CFG桩施工工艺，成桩直径40cm。在桩
11、顶做40cm后碎石垫层以及一层高度5cm的高强度土工格室，用于调整桩顶应力的分布，布桩型式采用正三角形，平行涵洞的中轴线对称布桩，桩长经计算并结合该地区类似工程经验最终确定。设计通过调整桩间距的方法控制构造物处与一般路堤段的差异沉降。加固处理范围划分我B、A、B段3个加固处理区，A区为加密加强处理区，B区为过渡处理区。控制桩长不变，A区的桩顶标高要满足至少高出涵洞基础的地面标高以上50cm，开挖基坑时再予以破除，以保证桩头的完好性，桩间距1.4m；B区的桩顶标高按正常工艺控制，到施工工作面，桩间距1.5m。CFG桩处理段与一般路基接头部位铺设双向土工栅格，加强过渡处理，由B段(包含B段）开始铺
12、设，延伸到一半路堤段内5m。涵洞、通道处进行CFG桩处理之后，在复合基础强度经检验合格后，直接在处理完毕的地基上做涵洞或通道，结构物做好后，再填土至设计高度，根据现场观测结构，确定下一步路面施工等其他工序。3、材质要求 水泥：采用P.O32.5级及以上的普通硅酸盐水泥； 卵石或碎石：粒径825mm； 砂：含泥量小于5%； 粉煤灰：等级要求级或级以上；四、施工方案4、1施工前的工艺试验开工前按照室内配方进行至少两根试桩。施工前的工艺试验主要是验证以下几个方面：新打桩对未结硬的已打桩的影响：在已打桩顶表埋设标杆，在施打新桩测量已打桩的桩顶上升量。新打桩对结硬的已打桩的影响：已打桩未结硬时在桩顶混合
13、料中埋设标杆，在打桩过程中观测施打新桩对已结硬桩顶的位移情况。施打顺序和桩距能否保证桩身质量。根据地质情况和设计桩径选择的施工机具、设备、施工工艺是否满足设计要求。验证设计参数及处理效果。4、2施工准备核查地质资料，结合设计参数，选择合适的施工机械和施工方法。进行满足桩体设计强度的配合比试验，确定各种材料的施工配合比。平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。测量放线，定出控制轴线、打桩定出场地边线并标识。施工前清除地表耕植土，进行成桩工艺试验，确定施工工艺和参数。4、3施工顺序CFG桩施工一般优先采用间隔跳打法，也可采用连打法。具体的施工方法由现场试验来确定。连打法易造成邻桩
14、被挤碎或缩颈，在粘性土中易造成地面隆起；跳打法不易发生上述现象，但土层较硬时，在已打桩中间补打新桩，可能造成已打桩被振裂或振断。在软土中，桩距较大可采用隔桩跳打，但施工新桩与已打桩时间间隔不少于7d；在饱和的松散粉土中，如桩距较小，不宜采用隔桩跳打；全长布桩时，应遵循由“由一边向另一边”的原则。4、4长螺旋钻管内泵压混合料灌注施工工艺44.1施工步骤CFG桩钻机就位后，应用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心，确保CFG桩垂直度容许偏差不大于1%。混合料搅拌混合料搅拌要求按配合比进行配料，计量要求准确，拌合时间不得少于1min。混合料加水量和坍落度（设计要求长螺旋钻管内泵压混合料法施工时，坍落度控
