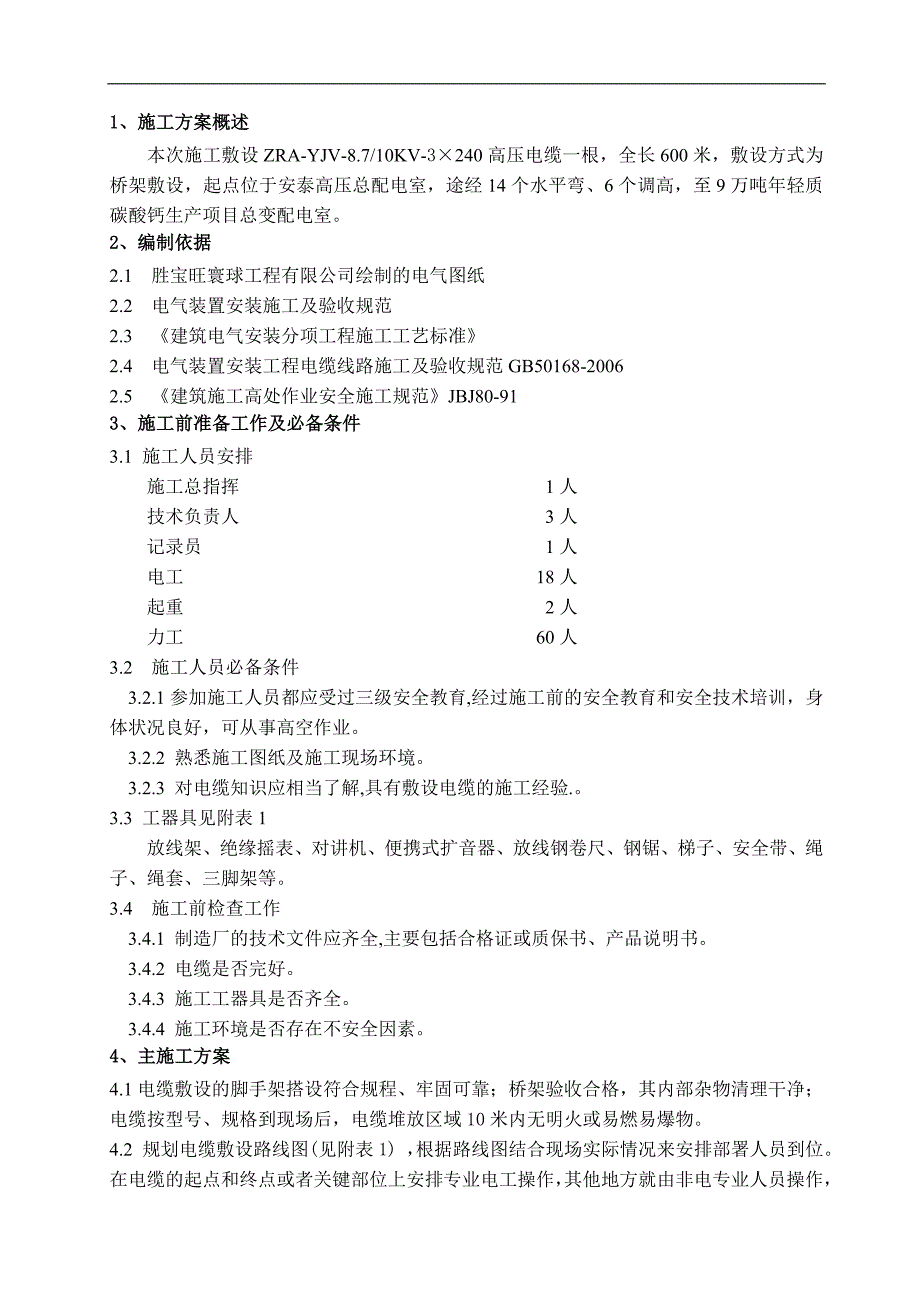

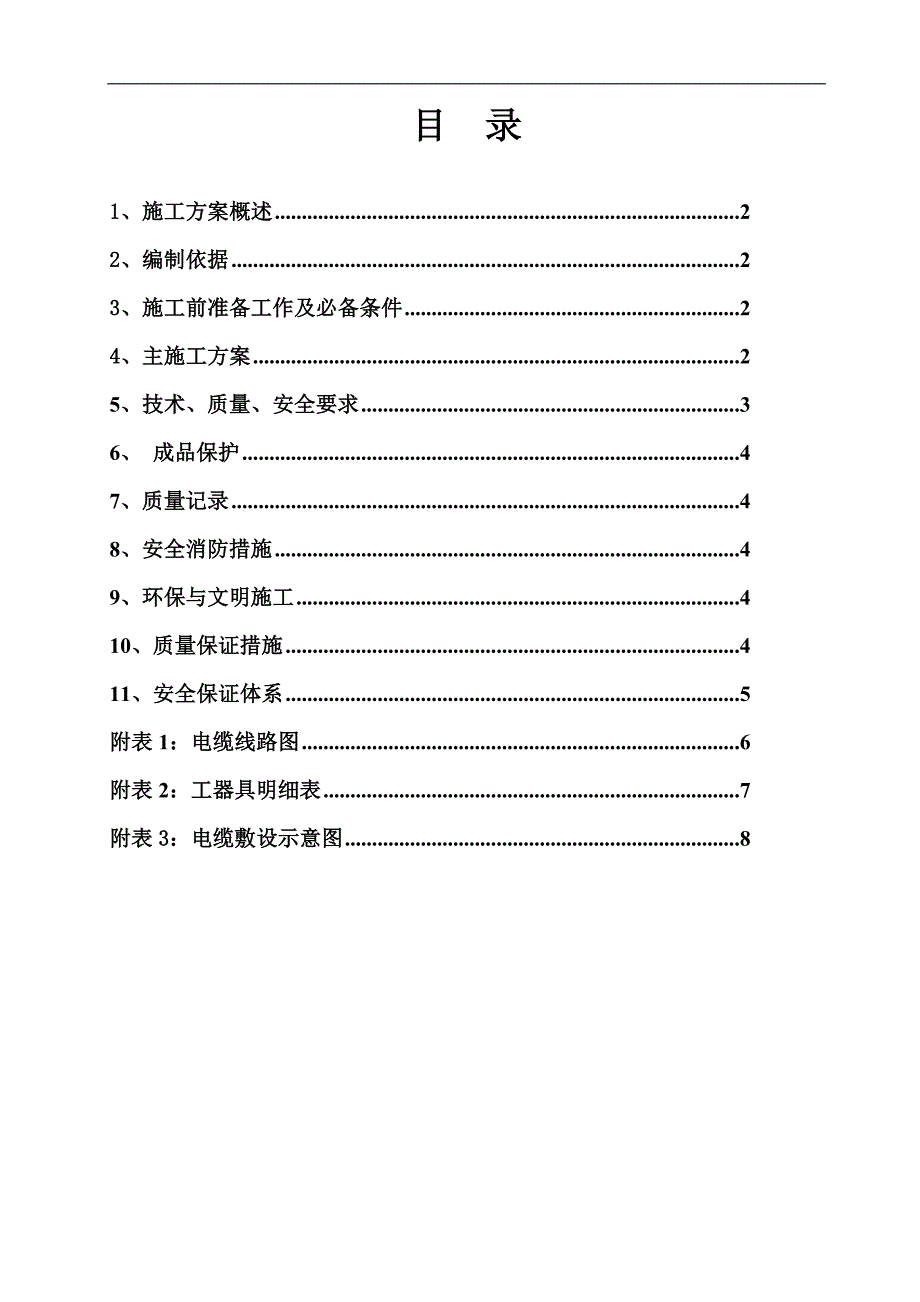

1、目 录1、施工方案概述22、编制依据23、施工前准备工作及必备条件24、主施工方案25、技术、质量、安全要求36、 成品保护47、质量记录48、安全消防措施49、环保与文明施工410、质量保证措施411、安全保证体系5附表1：电缆线路图6附表2：工器具明细表7附表3：电缆敷设示意图81、施工方案概述本次施工敷设ZRA-YJV-8.7/10KV-3240高压电缆一根，全长600米，敷设方式为桥架敷设，起点位于安泰高压总配电室，途经14个水平弯、6个调高，至9万吨年轻质碳酸钙生产项目总变配电室。2、编制依据2.1 胜宝旺寰球工程有限公司绘制的电气图纸2.2 电气装置安装施工及验收规范2.3 建筑电
2、气安装分项工程施工工艺标准2.4 电气装置安装工程电缆线路施工及验收规范GB50168-20062.5 建筑施工高处作业安全施工规范JBJ80-913、施工前准备工作及必备条件3.1 施工人员安排施工总指挥 1人技术负责人 3人记录员 1人电工 18人起重 2人力工 60人3.2 施工人员必备条件3.2.1参加施工人员都应受过三级安全教育,经过施工前的安全教育和安全技术培训，身体状况良好，可从事高空作业。 3.2.2 熟悉施工图纸及施工现场环境。 3.2.3 对电缆知识应相当了解,具有敷设电缆的施工经验.。3.3 工器具见附表1放线架、绝缘摇表、对讲机、便携式扩音器、放线钢卷尺、钢锯、梯子、安
3、全带、绳子、绳套、三脚架等。3.4 施工前检查工作 3.4.1 制造厂的技术文件应齐全,主要包括合格证或质保书、产品说明书。 3.4.2 电缆是否完好。 3.4.3 施工工器具是否齐全。 3.4.4 施工环境是否存在不安全因素。4、主施工方案4.1电缆敷设的脚手架搭设符合规程、牢固可靠；桥架验收合格，其内部杂物清理干净；电缆按型号、规格到现场后，电缆堆放区域10米内无明火或易燃易爆物。4.2 规划电缆敷设路线图(见附表1) ，根据路线图结合现场实际情况来安排部署人员到位。在电缆的起点和终点或者关键部位上安排专业电工操作，其他地方就由非电专业人员操作，由专业技术人员现场统一指挥。4.3 作业人员

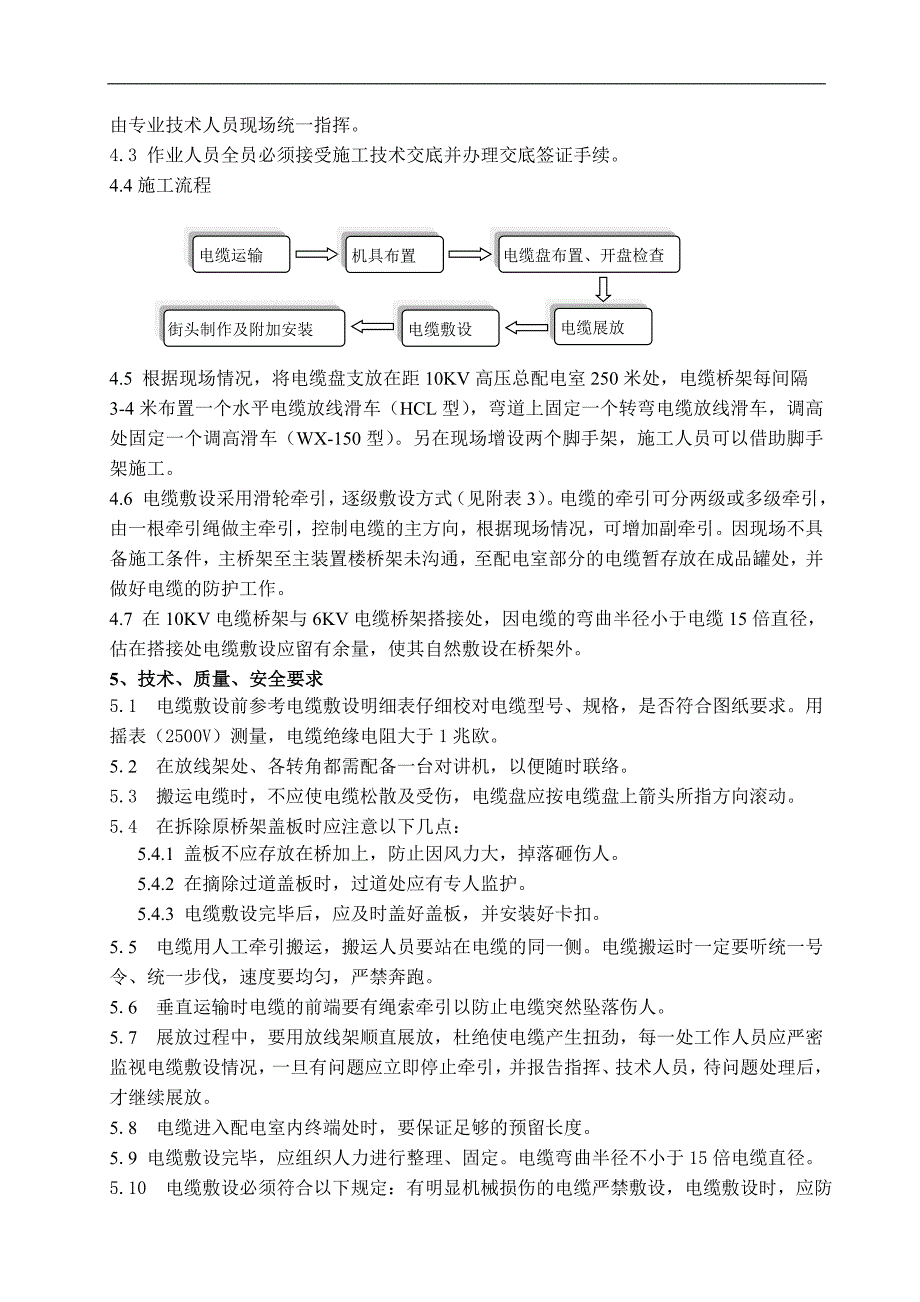

4、全员必须接受施工技术交底并办理交底签证手续。4.4施工流程机具布置电缆盘布置、开盘检查电缆展放电缆敷设街头制作及附加安装电缆运输 4.5 根据现场情况，将电缆盘支放在距10KV高压总配电室250米处，电缆桥架每间隔3-4米布置一个水平电缆放线滑车（HCL型），弯道上固定一个转弯电缆放线滑车，调高处固定一个调高滑车（WX-150型）。另在现场增设两个脚手架，施工人员可以借助脚手架施工。4.6 电缆敷设采用滑轮牵引，逐级敷设方式（见附表3）。电缆的牵引可分两级或多级牵引，由一根牵引绳做主牵引，控制电缆的主方向，根据现场情况，可增加副牵引。因现场不具备施工条件，主桥架至主装置楼桥架未沟通，至配电室部
5、分的电缆暂存放在成品罐处，并做好电缆的防护工作。4.7 在10KV电缆桥架与6KV电缆桥架搭接处，因电缆的弯曲半径小于电缆15倍直径，估在搭接处电缆敷设应留有余量，使其自然敷设在桥架外。5、技术、质量、安全要求5.1 电缆敷设前参考电缆敷设明细表仔细校对电缆型号、规格，是否符合图纸要求。用摇表（2500V）测量，电缆绝缘电阻大于1兆欧。5.2 在放线架处、各转角都需配备一台对讲机，以便随时联络。 5.3 搬运电缆时，不应使电缆松散及受伤，电缆盘应按电缆盘上箭头所指方向滚动。5.4 在拆除原桥架盖板时应注意以下几点：5.4.1 盖板不应存放在桥加上，防止因风力大，掉落砸伤人。5.4.2 在摘除过
6、道盖板时，过道处应有专人监护。5.4.3 电缆敷设完毕后，应及时盖好盖板，并安装好卡扣。5.5 电缆用人工牵引搬运，搬运人员要站在电缆的同一侧。电缆搬运时一定要听统一号令、统一步伐，速度要均匀，严禁奔跑。5.6 垂直运输时电缆的前端要有绳索牵引以防止电缆突然坠落伤人。5.7 展放过程中，要用放线架顺直展放，杜绝使电缆产生扭劲，每一处工作人员应严密监视电缆敷设情况，一旦有问题应立即停止牵引，并报告指挥、技术人员，待问题处理后，才继续展放。5.8 电缆进入配电室内终端处时，要保证足够的预留长度。5.9 电缆敷设完毕，应组织人力进行整理、固定。电缆弯曲半径不小于15倍电缆直径。5.10 电缆敷设必须
7、符合以下规定：有明显机械损伤的电缆严禁敷设，电缆敷设时，应防止电缆之间及缆与其他硬物之间的磨擦;电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损5.10 在高空桥架上面的人员要有足够的照明，必须配备和正确使用安全带。5.11 电缆敷设水平段每隔800mm绑扎一道，垂直段每个支架上绑扎一道，拐弯处每200300mm固定绑扎一道，在控制盘前300400mm固定绑扎一道，在接线盒前150300mm固定绑扎一道。6、 成品保护6.1 室内沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好。6.2 电缆敷设完毕后，若暂不做头应将电缆头包扎严密，防止电缆受潮。6.3 室内沿桥架或托盘敷设电缆、宜在管道及
8、空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆。6.4 电缆两端头处的门窗装好，并加锁，防止电缆丢失或损毁。7、质量记录7.1 电缆产品合格证。7.2 电缆绝缘摇测记录或耐压试验记录。8、安全消防措施8.1 所有施工人员进入施工现场，必须戴安全帽，穿绝缘鞋。2米以上高空作业时，必须系好安全带。脚手架上作业时，探头板两端必须固定牢固。梯子上作业应有专人看护并有可靠的防滑措施。8.2 现场施工严禁吸烟，各种油料、漆料要按规定地方堆放，设专人看护。8.3 带电作业，需两人以上进行，穿绝缘鞋，防止触电，并备齐安全用具。8.4 参加调试工作人员始终要两人以上进行，佩带好各类防护用具，确保安全。调
9、试中出现问题，要先切断电源，再检查设备情况。8.5 送电必须两人以上进行，确认所要通电的开关后，专人操作，一人监护，听从统一指挥。8.6 在送电和调试工作中，严禁非调试人员在次施工，调试好的设备，无关人员不得随意乱动。8.7 设备通电调试前，室内要设置相应的消防器材。9、环保与文明施工9.1 施工人员在工地期间不准喝酒.9.2 施工现场要做到活完场清。9.3 使用机具保持机况良好，机容整洁。10、质量保证措施10.1 运用全面质量管理方法，提高质量意识，坚持自检和专业检查相结合的原则，精心施工、确保质量、竭诚服务、持续改进，加强施工全过程的质量管理，做好质量预控，必须使工程质量合格率达100。
10、10.2 施工过程中认真贯彻和严格执行公司颁布的质量手册和质量体系程序文件汇编中的有关内容，以确保质量体系的正常运行。10.3 施工人员应认真学习图纸、规程规范及施工方案，并严格按图纸、规程规范施工。10.4 施工中要充分发挥质保体系的作用，做好A、B、C三级质量控制点，各质保人员应及时到岗，严格执行质保手册规定的控制点进行检查，加强各质检部门对质量的控制。10.5 质检人员应加强质量监督作用，行使质量否决权，杜绝不标准、不规范的施工。建立完善的质保体系，以明确责任。10.6 放电缆钱召开现场碰头会，由项目技术负责人对工作情况，做出总结，做出分析，找出问题，并提出解决问题的办法，以工作质量保证
11、工程质量。10.7 施工中合理安排上下道工序的衔接，严格执行自检、互检、专检制度，分部分项工程的施工质量。10.8 各级质检人员要跟踪检查，发现问题立即纠正，行使质量否决权。11、安全保证体系质检员 朱 虎技术员 刘建军勇消防员 王辉勇调度员 尹俊杰施工总指挥：秦沈军安全员 刘文军施工队长：马建勇 附表1：电缆线路图第四10KV高压总配电室9万吨/年轻质碳酸钙生产项目总变配电室 北附表2：工器具明细表序号名称数量型号1水平线滚子702垂直线滚子63绝缘摇表14对讲机55便携式扩音器56放线钢卷尺17钢锯28梯子36m9安全带6010电缆牵引头124011滑轮31t12滑轮31.5t1320棕绳150m1420棕绳100m1520棕绳50m16绳套1017哨子1018脚手架219三脚架220断线钳1管柄式21润滑油2附表3：电缆敷设示意图桥架主牵引电缆盘副牵引脚手架
