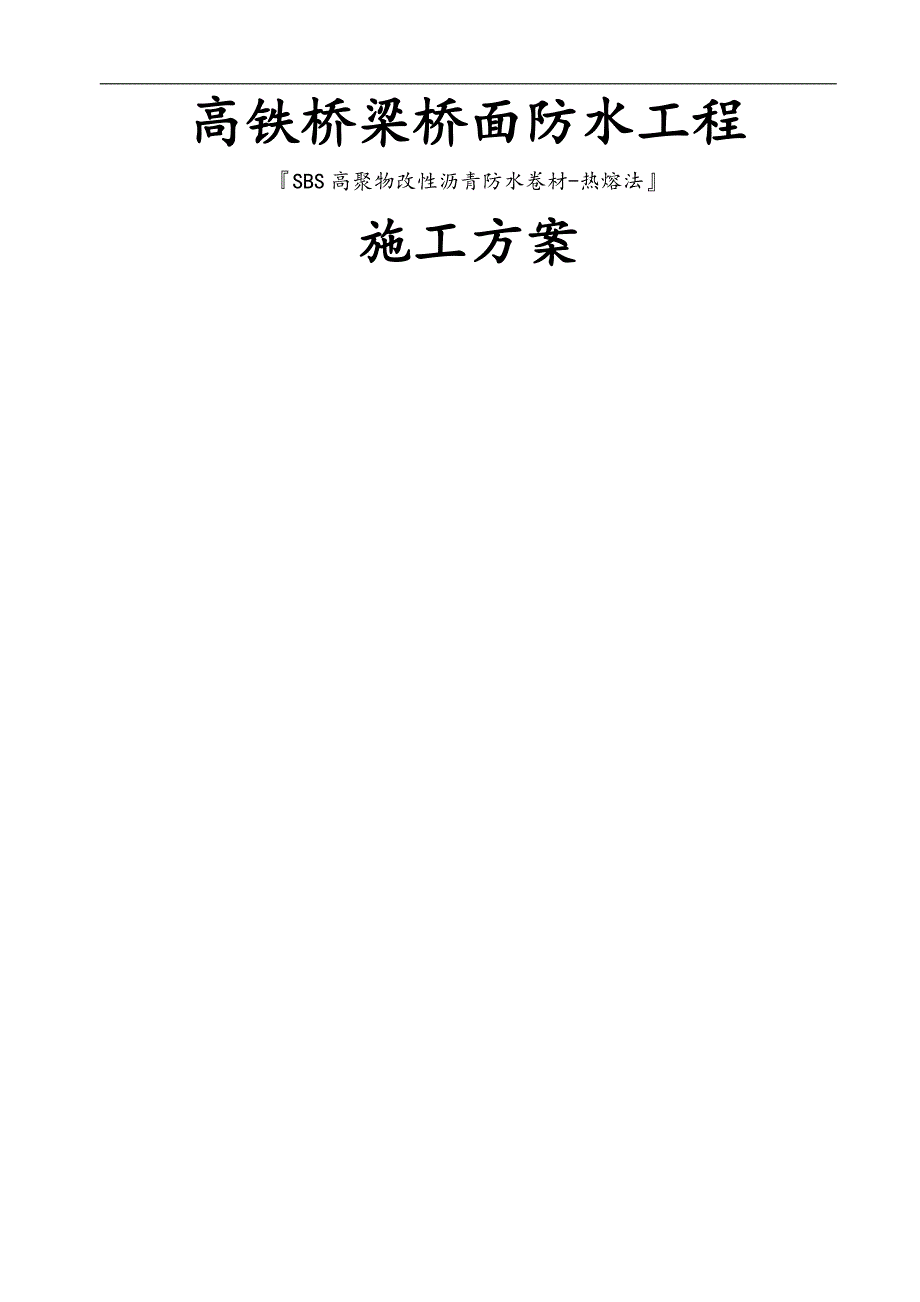

1、铁路(高铁)桥梁防水工程施工方案—高聚物改性沥青防.doc_第1页
第1页 / 共16页

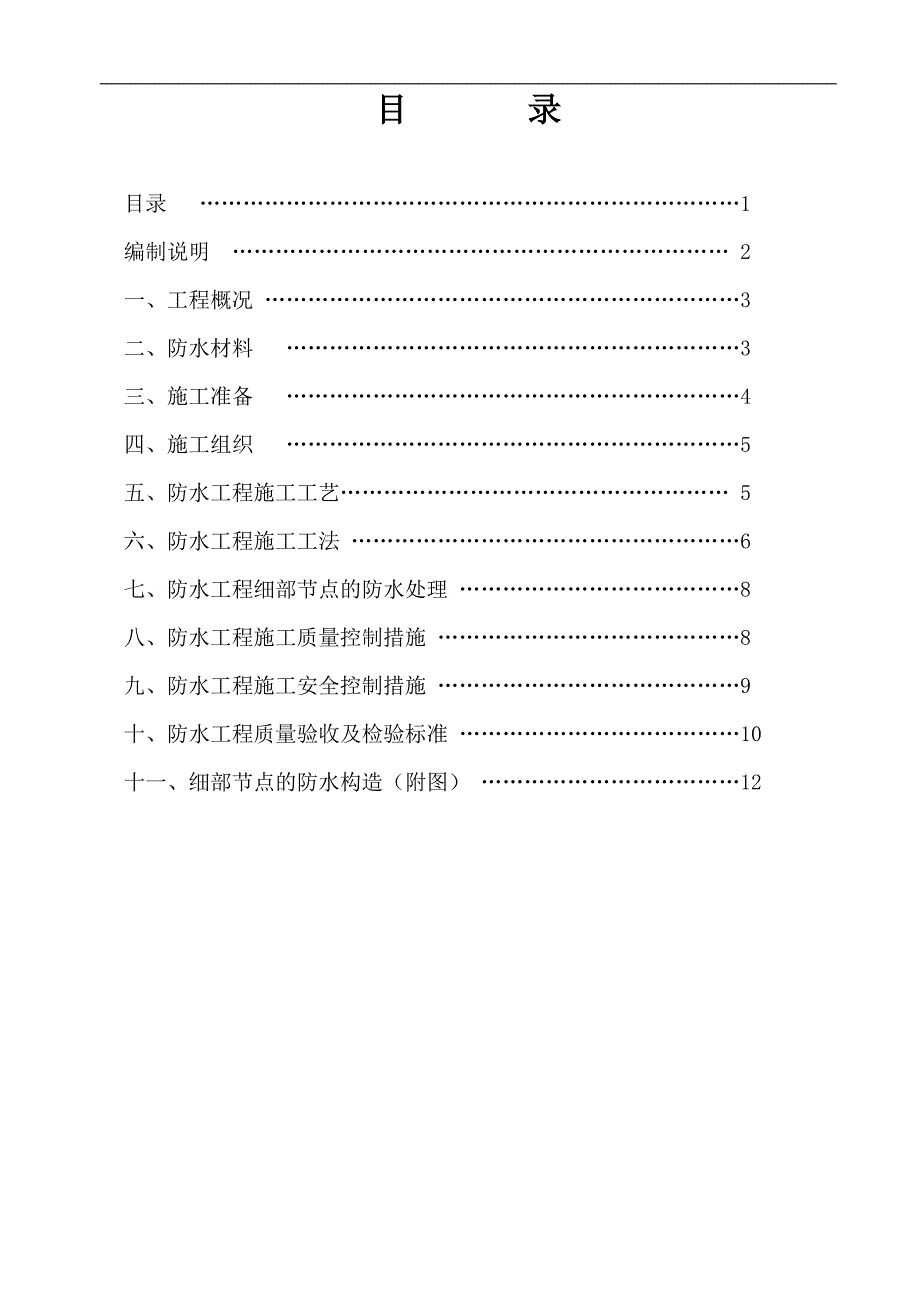

1、铁路(高铁)桥梁防水工程施工方案—高聚物改性沥青防.doc_第2页
第2页 / 共16页
1、铁路(高铁)桥梁防水工程施工方案—高聚物改性沥青防.doc_第3页
第3页 / 共16页
1、铁路(高铁)桥梁防水工程施工方案—高聚物改性沥青防.doc_第4页
第4页 / 共16页
1、铁路(高铁)桥梁防水工程施工方案—高聚物改性沥青防.doc_第5页
第5页 / 共16页
1、铁路(高铁)桥梁防水工程施工方案—高聚物改性沥青防.doc_第6页
第6页 / 共16页
1、铁路(高铁)桥梁防水工程施工方案—高聚物改性沥青防.doc_第7页
第7页 / 共16页
1、铁路(高铁)桥梁防水工程施工方案—高聚物改性沥青防.doc_第8页
第8页 / 共16页
1、铁路(高铁)桥梁防水工程施工方案—高聚物改性沥青防.doc_第9页
第9页 / 共16页
1、铁路(高铁)桥梁防水工程施工方案—高聚物改性沥青防.doc_第10页
第10页 / 共16页
亲,该文档总共16页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《1、铁路(高铁)桥梁防水工程施工方案—高聚物改性沥青防.doc》由会员分享,可在线阅读,更多相关《1、铁路(高铁)桥梁防水工程施工方案—高聚物改性沥青防.doc(16页珍藏版)》请在第壹文秘上搜索。

1、高铁桥梁桥面防水工程SBS高聚物改性沥青防水卷材-热熔法施工方案目 录目录 1 编制说明 2 一、工程概况 3 二、防水材料 3 三、施工准备 4 四、施工组织 5 五、防水工程施工工艺 5 六、防水工程施工工法 6 七、防水工程细部节点的防水处理 8 八、防水工程施工质量控制措施 8 九、防水工程施工安全控制措施 9 十、防水工程质量验收及检验标准 10十一、细部节点的防水构造(附图) 12 编制说明一、 本防水施工方案是依据项目建筑设计文件中的铁路桥梁防水工程设计要求编制。 二、本防水施工方案的防水施工技术、防水施工工艺、防水施工工法、防水施工质量验收等,依据以下规范、标准编制:客运专线桥

2、梁及混凝土桥面防水层暂行技术条件科技基【2007】56号客运专线铁路常用跨度梁桥面附属设施防水体系说明通桥(2006)8388客货共线铁路桥梁防水体系通桥(2006)8061参考标准 弹性体改性沥青防水卷材GB18242-2000 沥青基防水卷材用基层处理剂JC/T1069-2008 聚氨酯防水涂料GB/T19250-2003 屋面工程技术规范GB50345-2004屋面防水工程质量验收规范GB50207-2002三、本工程的防水材料按建筑设计要求选用:1、防水主材:某某牌高铁专用高聚物改性沥青防水卷材(SBS弹性体改性)材料的型号标准?某某牌高铁专用聚氨酯防水涂料,材料的型号标准 2、防水辅

3、材:高聚物改性沥青基层处理剂、柔性密封胶。四、本防水施工方案由某某防水工程有限公司工程部编制、报审。 某某防水工程有限公司一、工程概况 项目名称: 项目高铁桥梁桥面防水工程 项目地址: 基本参数:每孔梁面防水面积9.4m32.6m 是有碴还是无碴桥面 建设单位: 建筑单位 监理单位: 防水单位: 防水等级: (包括防水等级) 设防要求: (包括设防道数、设防部位、施工工法) 构造层次: (包括防水层及相邻结构的构造方式) (见附图)二、防水材料1、材料选用:该项目选用获得国家免检、中国驰名商标某某牌高铁专用高聚物改性沥青防水卷材(SBS弹性体改性)2、材料简介:某某牌高铁专用高聚物改性沥青卷材

4、性能指标较之 GB182422003标准大有提高,如拉力、撕裂强度、不透水性、低温性能、剪切状态下的粘接力等;并新增接缝变形能力项目。这是因为使用环境与一般的工民建构筑物多数只是承受静荷载不同,高铁使用必须有很好的力学性能(较高的抗拉、抗撕裂指标)来适应火车通过时产生的巨大的动荷载和与基层良好的亲和力,以提高其动载作用下的剪切性能,保证桥面结构的稳定,防止防水层产生挪动;另外为有效的遏制桥面的裂缝,桥面材料还必需有很好的低温柔性。三、施工准备1、材料准备:防水材料应符合规定的产品质量,防水材料出厂时,应提供相关的出厂合格证、产品技术指标出厂检测报告书等文件,防水材料运到施工现场后,应会同建设、

5、建筑、监理等单位对材料按客运专线桥梁及混凝土桥面防水层暂行技术条件科技基【2007】56号标准对进场材料的防水主材取样、抽检、合格后方能使用。2、技术准备:技术交底:施工前应会审图纸,掌握施工中的细部构造及有关技术要求,并填写技术交底记录。3、防水基层检查、验收:防水基层的好坏和是否符合要求,是直接关系到防水施工质量的主要原因之一,因此,应对基层做如下检查,符合要求后方可进行防水施工。基层表面应平整牢固、清洁干燥,符合设计要求,水泥砂浆抹平收水后宜二次压光,充分养护,不得有酥松、起砂、起皮、空鼓现象。基层的转角处(阴阳角),按规定均应做成圆弧(半径R=550mm)。基层必须干净、干燥、平整,找

6、平层的平整度应用2米直尽检查,其基层与直尺间最大空隙不应大于5mm空隙,应平缓变化。伸出基面的立墙、设备和预埋件等,应在防水施工前安装完毕,避免防水层施工完毕后在其上凿孔打洞作业。 4、施工机具准备:施工机具主要包括:热熔法专用单头喷枪、滚筒、手提式吹风机、磨石机、砂轮机、刷子、剪刀、卷尺、裁刀、液化汽、小车等。四、施工组织 对本项目要做到防水万无一失,保质保量完成防水工程施工,必须做到精心组织、合理安排。为此,我公司专门配置了该工程的项目负责、技术负责、质检负责、安全负责等人员,组成施工项目部。项目经理 项目工长技术负责 质量管理施工技术 施工人员班组 视该项目工程量大小与施工进度要求可增设

7、配置技术骨干。防水施工操作人员必须身体健康,持证上岗。五、防水工程施工工艺1、施工工艺方法:本施工工艺采用热熔法、满粘法对卷材与卷材、卷材与基层进行粘结施工。2、施工工艺流程清理基层涂刷基层处理剂细部节点处理(柔性密封防水、附加层等)大面积铺贴防水卷材(搭接处理、收边处理等)施工质量自检合格交付后续施工3、施工工艺顺序非同一作业面施工按先高后低的顺序进行。同一作业面施工应由挡墙边向中间铺贴,按先远后近、先低后高、先细部后大面的顺序进行。六、防水工程施工工法1、清理基层施工前,对防水基层进行清理、检查验收。不符要求者相关单位返工整改,必须达到不翻砂、不起皮、无凹凸不平等施工条件规定要求。 2、涂

8、刷基层处理剂对防水基层均匀满涂一层高聚物改性沥青基层处理剂,涂刷时厚度必须均匀一致,不得漏涂或出现空白、麻点、气泡现象,待表面干躁后,方可铺贴防水卷材。 3、细部节点处理防水层有许多细部节点,是基层变形集中和防水施工质量完好率不高的部位。防水设计在此部位设计了多道的设防措施,如:柔性密封、附加层等。柔性密封防水对泄水管管口、接缝、收边缝使用柔性密封胶处理。附加层对基层阴阳角、转角、泄水管管口、防撞墙墙根处使用同质或相容性好的防水材料局部附加施工一层,附加层宽度以500mm为宜。桥面防水工程中的细部节点通常有阴阳角、泄水管管口、收缩缝、防撞墙墙根等。 各细部节点具体的防水处理见第“七”条。4、大

9、面积铺贴防水卷材先定位放线,预铺防水卷材。然后使用专用喷灯均匀加热烘烤防水卷材的底面和基层,使防水卷材表面熔化,边烘烤边向前滚铺卷材,火焰距卷材的距离应适度,幅宽内加热应均匀,以卷材表面熔融至光亮黑色为度,不得过分加热烧穿卷材。滚铺时应排除防水卷材下面的空气,铺贴防水卷材时应平整顺直,搭接尺寸准确,不得扭曲、不得皱折,并粘结牢固。铺贴方向和顺序见施工工艺。防水卷材搭接处理:卷材搭接用专用喷灯热熔粘合而成。搭接缝处必须要有热熔沥青溢出挤出,搭接必须粘贴严实,随后刮抹封缝;再在搭接缝处用材性相容的密封材料刮涂封严,刮涂宽度不应小于10mm。一层防水卷材搭接的长边搭接宽度为80100mm,短边搭接宽

10、度为80100 mm;短边搭接避免齐缝,相邻两幅防水卷材的短边搭接缝应相距600m。二层防水卷材铺贴时,上、下层卷材长边搭接缝时应错开1/31/2幅宽,禁止相互垂直方向铺贴。(见附图)防水卷材收边处理:防水卷材铺贴至挡碴墙墙根、泄水管管口等部位的收边(收头)处理: 要求热熔粘贴严实牢固 ,视情况采用水泥钉、压条、进行机械固定,最后用密封材料对收边缝进行密封防水处理。卷材铺贴至每跨梁的收缩缝卷下去50,粘贴严实,尺寸一致,保证美观。5、电缆沟大面积涂布聚氨酯防水涂料级配调制聚氨酯防水涂料:防水涂料配制:甲、乙组份按产品说明进行配制,误差2,机械搅拌,搅拌时间35min;随配随用,每次30Kg为宜

11、,20min用完。基层处理至少涂刷一层环氧树脂基层处理剂。涂布聚氨酯防水涂料先对竖墙部位附加加强处理,再对竖墙、平面进行大面涂刷;二次涂布成活,涂层总厚满足设计文件要求。一般第一遍约0.2,12h内第二遍约1.8,涂层总厚不小于2,每平方米用量约2.5Kg。七、防水工程细部节点的防水处理1、防撞墙墙根的处理(见附图)防撞墙墙根先用卷材满粘或聚氨酯粘贴卷材做附加层。铺贴防撞墙墙根卷材应采用满粘法。防撞墙墙根卷材收边压实,并用密封材料封固。2、桥面泄水管管口的处理(见附图) 桥面泄水管埋设标高,应考虑泄水管管口设防时增加的附加层和柔性密封层的厚度,泄水管管口应比基层低5mm。泄水管管口周围直径500mm范围内坡度不应小于5%,并应用防水涂料涂封,其厚度不应小于2mm。泄水管管壁与基层接触处,应留宽20mm、深20mm凹槽,嵌填柔性密封材料。 3、电缆沟阴阳角部位的处理(见附图)八、防水工程施工质量控制措施1、防水材料质量控制措施在建设、监理单位见证下,对进入施工现场的防水卷材,由施工单位专职材料员在现场取样后,送至符合资质管理要求的试验室进行检验。 2、施工组织控制措施防水工程项目施工应组建项目管理班子,熟悉设计图纸、施工方案及有关规范、规程,完善施工方案,进行“三
