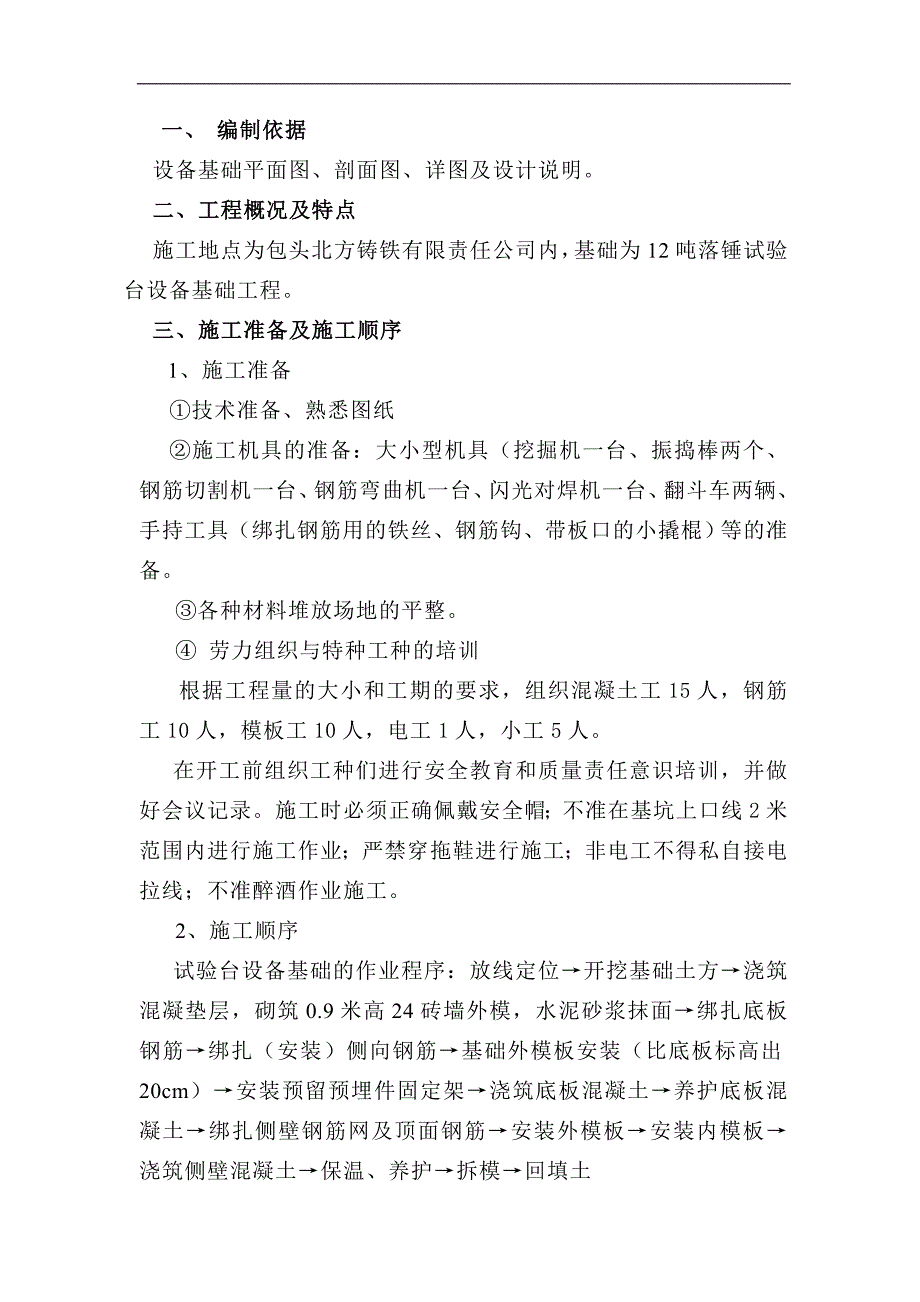

1、一、 编制依据设备基础平面图、剖面图、详图及设计说明。二、工程概况及特点施工地点为包头北方铸铁有限责任公司内，基础为12吨落锤试验台设备基础工程。三、施工准备及施工顺序 1、施工准备 技术准备、熟悉图纸 施工机具的准备：大小型机具（挖掘机一台、振捣棒两个、钢筋切割机一台、钢筋弯曲机一台、闪光对焊机一台、翻斗车两辆、手持工具（绑扎钢筋用的铁丝、钢筋钩、带板口的小撬棍）等的准备。 各种材料堆放场地的平整。 劳力组织与特种工种的培训根据工程量的大小和工期的要求，组织混凝土工15人，钢筋工10人，模板工10人，电工1人，小工5人。 在开工前组织工种们进行安全教育和质量责任意识培训，并做好会议记录。施工

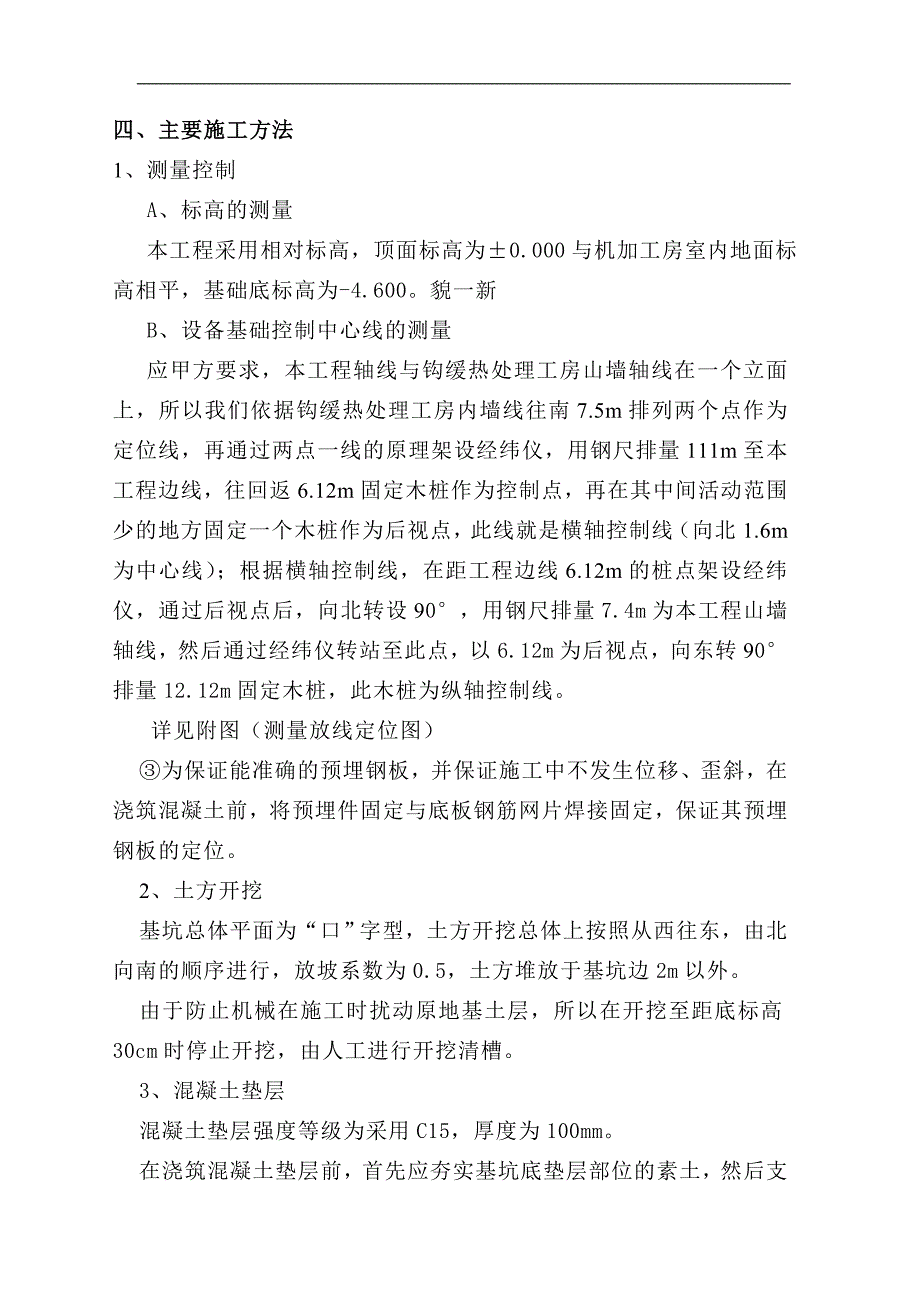

2、时必须正确佩戴安全帽；不准在基坑上口线2米范围内进行施工作业；严禁穿拖鞋进行施工；非电工不得私自接电拉线；不准醉酒作业施工。 2、施工顺序 试验台设备基础的作业程序：放线定位开挖基础土方浇筑混凝垫层，砌筑0.9米高24砖墙外模，水泥砂浆抹面绑扎底板钢筋绑扎（安装）侧向钢筋基础外模板安装（比底板标高出20cm）安装预留预埋件固定架浇筑底板混凝土养护底板混凝土绑扎侧壁钢筋网及顶面钢筋安装外模板安装内模板浇筑侧壁混凝土保温、养护拆模回填土四、主要施工方法1、测量控制 A、标高的测量 本工程采用相对标高，顶面标高为0.000与机加工房室内地面标高相平，基础底标高为-4.600。貌一新 B、设备基础控制
3、中心线的测量 应甲方要求，本工程轴线与钩缓热处理工房山墙轴线在一个立面上，所以我们依据钩缓热处理工房内墙线往南7.5m排列两个点作为定位线，再通过两点一线的原理架设经纬仪，用钢尺排量111m至本工程边线，往回返6.12m固定木桩作为控制点，再在其中间活动范围少的地方固定一个木桩作为后视点，此线就是横轴控制线（向北1.6m为中心线）；根据横轴控制线，在距工程边线6.12m的桩点架设经纬仪，通过后视点后，向北转设90，用钢尺排量7.4m为本工程山墙轴线，然后通过经纬仪转站至此点，以6.12m为后视点，向东转90排量12.12m固定木桩，此木桩为纵轴控制线。 详见附图（测量放线定位图）为保证能准确的
4、预埋钢板，并保证施工中不发生位移、歪斜，在浇筑混凝土前，将预埋件固定与底板钢筋网片焊接固定，保证其预埋钢板的定位。2、土方开挖基坑总体平面为“口”字型，土方开挖总体上按照从西往东，由北向南的顺序进行，放坡系数为0.5，土方堆放于基坑边2m以外。由于防止机械在施工时扰动原地基土层，所以在开挖至距底标高30cm时停止开挖，由人工进行开挖清槽。3、混凝土垫层混凝土垫层强度等级为采用C15，厚度为100mm。在浇筑混凝土垫层前，首先应夯实基坑底垫层部位的素土，然后支设侧模，清理模板里的杂物，接着浇筑垫层混凝土。4、钢筋工程认真熟悉图纸，确定设计要求的搭接长度，进行钢筋的下料。核对成品钢筋的钢号、直径、

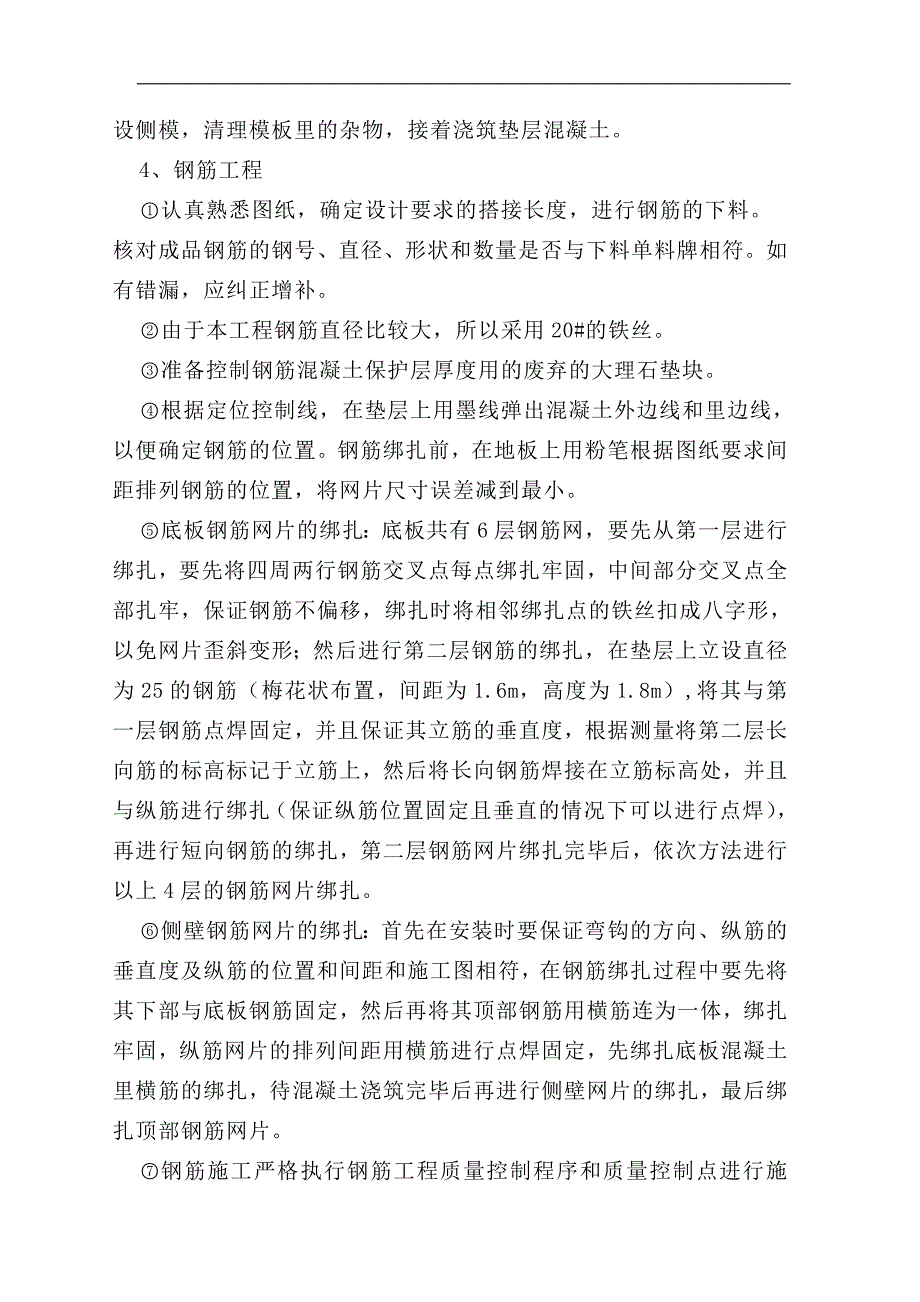

5、形状和数量是否与下料单料牌相符。如有错漏，应纠正增补。由于本工程钢筋直径比较大，所以采用20#的铁丝。准备控制钢筋混凝土保护层厚度用的废弃的大理石垫块。根据定位控制线，在垫层上用墨线弹出混凝土外边线和里边线，以便确定钢筋的位置。钢筋绑扎前，在地板上用粉笔根据图纸要求间距排列钢筋的位置，将网片尺寸误差减到最小。底板钢筋网片的绑扎：底板共有6层钢筋网，要先从第一层进行绑扎，要先将四周两行钢筋交叉点每点绑扎牢固，中间部分交叉点全部扎牢，保证钢筋不偏移，绑扎时将相邻绑扎点的铁丝扣成八字形，以免网片歪斜变形；然后进行第二层钢筋的绑扎，在垫层上立设直径为25的钢筋（梅花状布置，间距为1.6m，高度为1.8
6、m）,将其与第一层钢筋点焊固定，并且保证其立筋的垂直度，根据测量将第二层长向筋的标高标记于立筋上，然后将长向钢筋焊接在立筋标高处，并且与纵筋进行绑扎（保证纵筋位置固定且垂直的情况下可以进行点焊），再进行短向钢筋的绑扎，第二层钢筋网片绑扎完毕后，依次方法进行以上4层的钢筋网片绑扎。侧壁钢筋网片的绑扎：首先在安装时要保证弯钩的方向、纵筋的垂直度及纵筋的位置和间距和施工图相符，在钢筋绑扎过程中要先将其下部与底板钢筋固定，然后再将其顶部钢筋用横筋连为一体，绑扎牢固，纵筋网片的排列间距用横筋进行点焊固定，先绑扎底板混凝土里横筋的绑扎，待混凝土浇筑完毕后再进行侧壁网片的绑扎，最后绑扎顶部钢筋网片。钢筋施工
7、严格执行钢筋工程质量控制程序和质量控制点进行施工检验和工序交接。5、模板工程A、模板使排版及支撑（详见附图模板支撑图）竹胶板：2440*1220*18mm。小楞方木：选用100*50mm，间距不大于100mm。50钢管横撑：底板以下间距不大于450mm，底板以上间距不大于600mm。50钢管竖撑：间距不大于600mm。50钢管斜撑：左右支撑间距不大于600mm，上下支撑间距不大于450mm。D14拉杆：间距不大于600mm梅花状布置50钢管横撑：间距不大于600mm。50钢管：埋入底板混凝土300mm，稳定支撑体系。B、模板的安装模板分两步安装、先安装底板侧模：基地垫层部位应进行找平，然后进行
8、支模。模板安装时，临时用支撑撑住，用线锤校正模板的垂直，然后再将两端头拉通线，校正其模板是否在一条线上，校正模板后，进行斜撑的固定（斜撑固定在基础外侧的斜坡上，并在底部加设木板垫块，防止斜撑移位涨模），并对斜撑进行拉结固定，保证其稳定性，在浇筑混凝土底板时在侧模外底部用水泥砂浆抹个斜角，以防底部漏浆。、安装侧壁外模板和内模板：外模支撑与底板外模支撑相同。内模板支撑：在底板混凝土浇筑时，预埋支撑件，并在中心部位预埋两根钢管，埋深30cm以上，支设模板时，将斜撑底部固定在支撑件上，横撑支撑内模并与立管固定，以加强支撑稳定性。拉杆施工时，要保证螺栓不滑丝，逐个检查，如发现不合格的立即更换。、模板的拆
9、除：等混凝土达到一定强度值后即可拆除模板，模板拆除时要保证其表面及其棱角不受损伤，要依照“从上到下，从左到右”的原则拆除，拆除的钢管、木方及模板要分类堆放。6、混凝土工程本工程垫层以上结构根据设计要求采用C30普通混凝土，考虑到结构体积比较大，现场搅拌质量无法保证，所以采用商品混凝土进行浇筑。A、 混凝土的运输在混凝土搅拌前，首先应将施工场地平整，并将施工用料规整，宜不影响混凝土运输车的工作，在施工高峰期的时候派专人管理指挥，以免车辆拥挤堵塞。混凝土要以最少的转载次数和最短的时间，从搅拌站运至浇筑地点，混凝土从搅拌站搅拌机中卸出到现场搅拌完毕的延续时间不得超过90min。从搅拌运输车的运卸的混
10、凝土中，分别取1/4和3/4处试样进行塌落度试验，两个试样的塌落度之差不得超过3cm。在暴热天气运送混凝土时，容器应加以遮盖，以防进水或水分蒸发。混凝土运至浇筑地点，如混凝土拌合物出现离析和分层现象，应禁止浇筑，对混凝土进行二次搅拌。混凝土运至浇筑地点时，应检测其稠度，所测稠度值是否满足施工要求。混凝土运至浇筑地点时的温度，最高不宜超过35，最低不宜低于5。B、 混凝土的浇筑混凝土浇筑前，应先检查施工机具的机动性，加强气象预测预报的联系工作；要检查模板的紧密程度，钢筋和预埋件的规格、数量、位置及支撑体系的稳定性，并且做好工序交接记录；模板内的垃圾、木片、刨花、泥土和钢筋上的油污、鳞落的铁皮等杂
11、物；模板应浇水加以湿润，但不允许底板里有积水现象；检查安全设施，劳动力是够满足，能否满足混凝土浇筑速度的要求。由于混凝土体积比较大，一次性浇筑难以满足施工质量，所以分两次浇筑，先浇筑底板后浇筑侧壁混凝土，施工缝位于底板水平面。a、底板浇筑时，先从长边的一段向另一段进行浇筑，每层400mm左右，每层皆从一边向另一边浇筑，当第一层全部浇筑完毕，在初凝前回来浇筑第二层，如此逐层进行，直至全部浇筑完毕。在浇筑到预埋钢板部位时，控制好浇筑速度，防止预埋钢板偏移。、浇筑侧壁混凝土时，应在施工缝部位铺上1015mm厚的水泥砂浆一层，其配合比和混凝土里的砂浆成分相同，然后沿周边分层进行浇筑混凝土，每层的厚度控
12、制在500左右，当第一层浇筑完毕后，在初凝前回到断头再依次浇筑第二层混凝土，依次施工至顶面标高处。由于基坑较深，和施工现场活动范围较小，所以现在暂定两种方案：泵车输送和溜槽浇筑。在浇筑过程中，如发现混凝土的拌合物的稠度和均匀性发生变化应立即停止换下一辆运输车。浇筑混凝土时，应随时检查模板、支架、钢筋、预埋件的情况，当发现有变形移位时，要立即停止浇筑，并经已浇筑混凝土凝结前修整完毕。由于钢筋布置较密，所以浇筑混凝土时选用30型振捣棒，振捣是遵循“快插慢拔”的原则施工。C、混凝土的测温本基础基础属于大体积混凝土需对混凝土进行测温。采用玻璃温度计测温。采用外径38的铁管，铁管底部需焊上铁板，上部用木
13、塞塞紧，以防水浸泡。测温为12小时一测，连续测温不少于12天，尤其注意3天5天的测温，这时温升达到或接近最高峰值，在砼施工过程中每个4小时侧一次。（详见附图测温点位图和测温记录表）砼浇筑后及时进行砼的测温工作，全面了解混凝土在强度发展过程中内部的温度状况，并且根据温度梯度变化情况可定性定量的指导施工，防止温度裂缝出现。根据土建工程大体积混凝土的特点和施工经验，实测的内部中心与表面的温差值宜控制在25以内。根据平面尺寸。厚度的情况，合理、经济的布设测温点，并绘出测点布置图，指派专人进行混凝土的测温工作。应按规范规定的时间间隔测温，每次测温后应立即汇总整理出混凝土内温度场与温差数值，提供给技术部门
14、，以指导现场施工。D、混凝土的养护养护是混凝土施工过程的关键性工作，养护的目的是保持适宜的温度和湿度，控制混凝土内外温差及降温速度，促进混凝土强度的正常发展和防止有害裂缝的产生。应根据气候条件采取控温措施，并按需要测定浇筑后的混凝土表面和内部温度，将温度控制在设计要求的范围以内。温差应控制在25的范围内。保温是为了保持混凝土表面温度不至过快散失，减小混凝土表面的温度梯度，防止产生表面裂缝，亦可充分发挥混凝土的潜力和材料的松弛性。使混凝土的平均总温差所产生的拉应力小于混凝土的抗拉强度，防止产生贯穿裂缝。保温的作用是使尚在混凝土强度发展阶段，潮湿的条件可防止混凝土表面脱水而产生干缩裂缝，亦可使水泥
