《板材的加固以及加固材料的选择.docx》由会员分享，可在线阅读，更多相关《板材的加固以及加固材料的选择.docx（3页珍藏版）》请在第壹文秘上搜索。

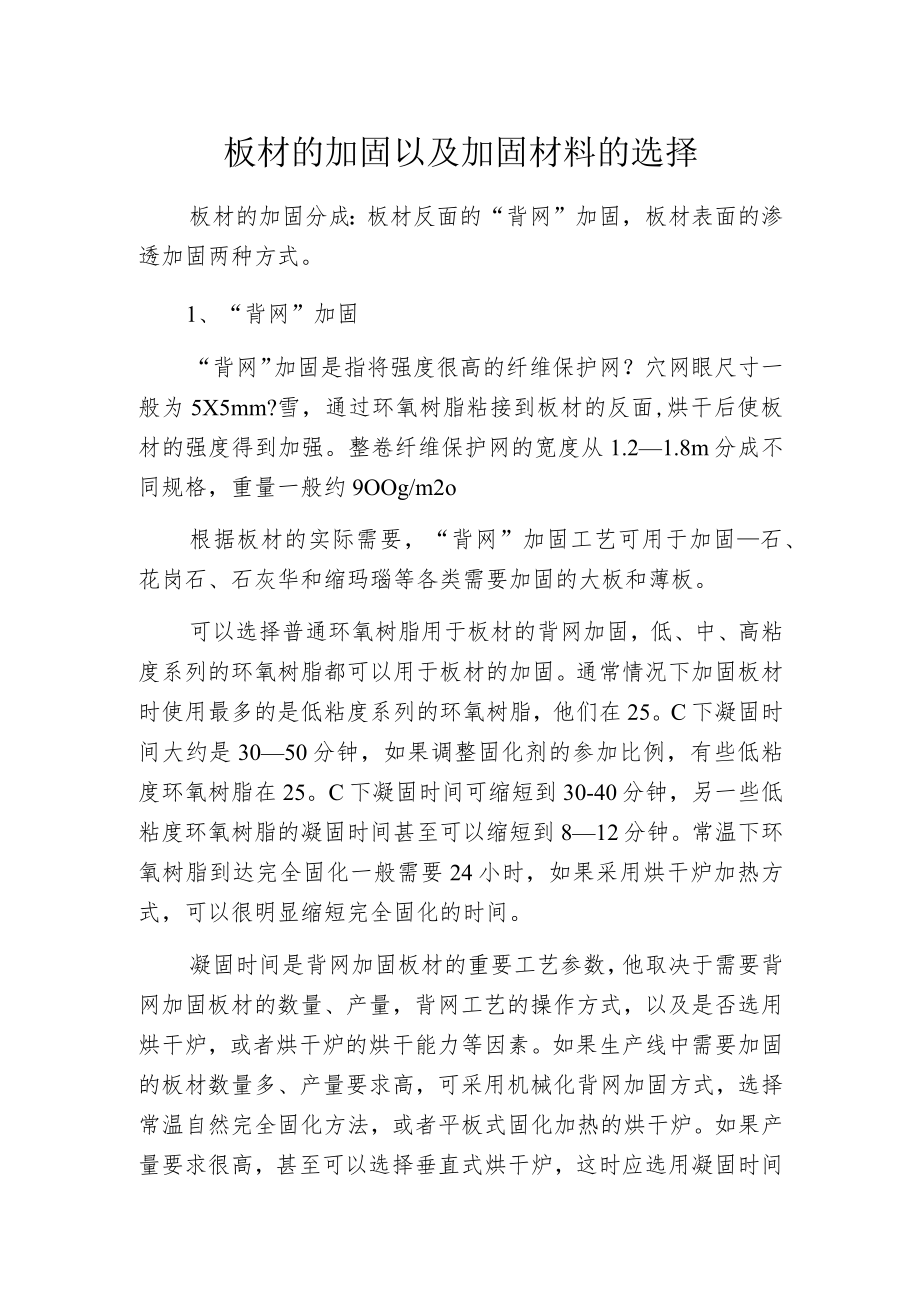

1、板材的加固以及加固材料的选择板材的加固分成：板材反面的“背网”加固，板材表面的渗透加固两种方式。1、“背网”加固“背网”加固是指将强度很高的纤维保护网？穴网眼尺寸一般为5X5mm?雪，通过环氧树脂粘接到板材的反面,烘干后使板材的强度得到加强。整卷纤维保护网的宽度从1.21.8m分成不同规格，重量一般约9OOg/m2o根据板材的实际需要，“背网”加固工艺可用于加固石、花岗石、石灰华和缩玛瑙等各类需要加固的大板和薄板。可以选择普通环氧树脂用于板材的背网加固，低、中、高粘度系列的环氧树脂都可以用于板材的加固。通常情况下加固板材时使用最多的是低粘度系列的环氧树脂，他们在25。C下凝固时间大约是3050
2、分钟，如果调整固化剂的参加比例，有些低粘度环氧树脂在25。C下凝固时间可缩短到30-40分钟，另一些低粘度环氧树脂的凝固时间甚至可以缩短到812分钟。常温下环氧树脂到达完全固化一般需要24小时，如果采用烘干炉加热方式，可以很明显缩短完全固化的时间。凝固时间是背网加固板材的重要工艺参数，他取决于需要背网加固板材的数量、产量，背网工艺的操作方式，以及是否选用烘干炉，或者烘干炉的烘干能力等因素。如果生产线中需要加固的板材数量多、产量要求高，可采用机械化背网加固方式，选择常温自然完全固化方法，或者平板式固化加热的烘干炉。如果产量要求很高，甚至可以选择垂直式烘干炉，这时应选用凝固时间较短的低粘度环氧树脂

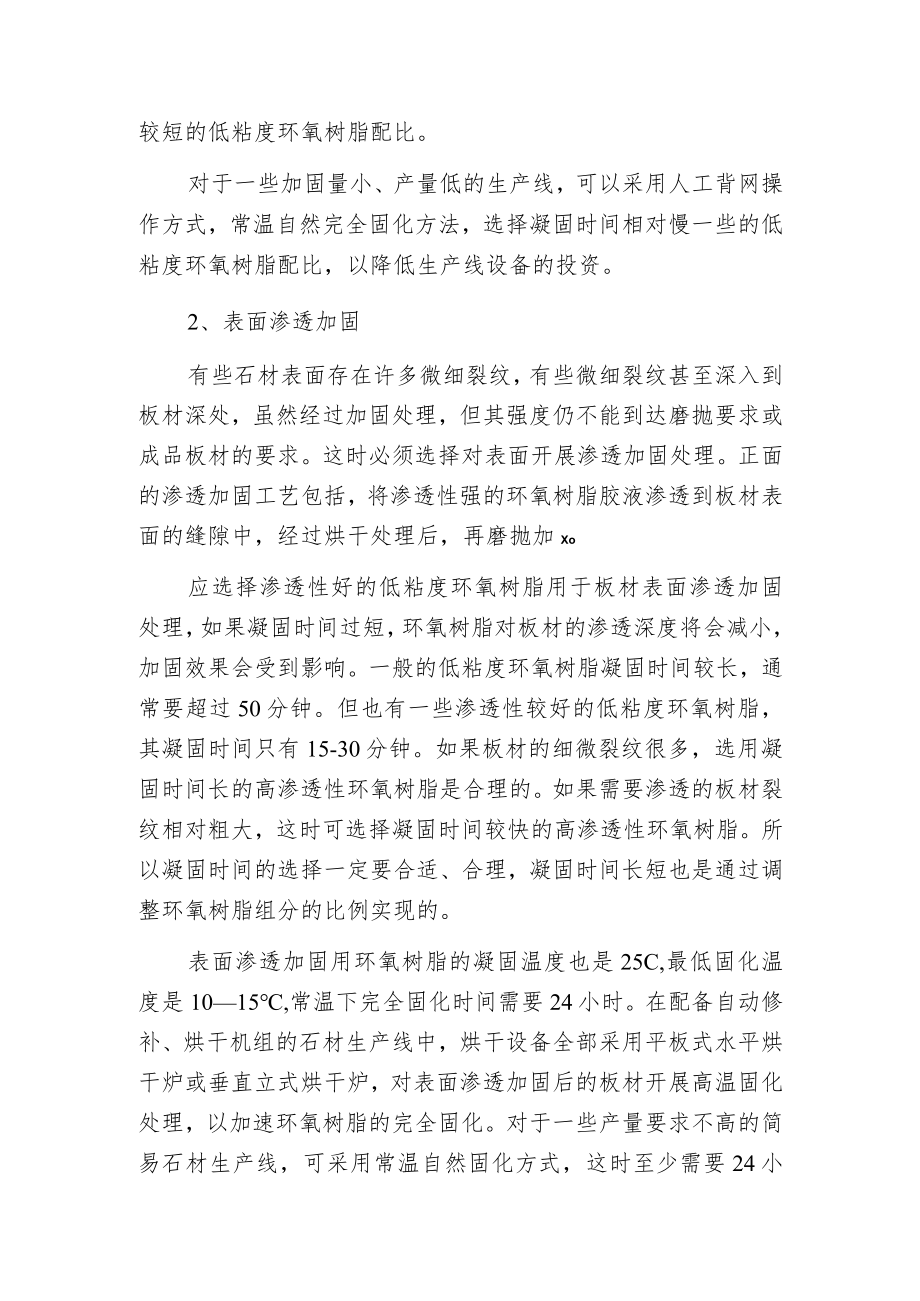

3、配比。对于一些加固量小、产量低的生产线，可以采用人工背网操作方式，常温自然完全固化方法，选择凝固时间相对慢一些的低粘度环氧树脂配比，以降低生产线设备的投资。2、表面渗透加固有些石材表面存在许多微细裂纹，有些微细裂纹甚至深入到板材深处，虽然经过加固处理，但其强度仍不能到达磨抛要求或成品板材的要求。这时必须选择对表面开展渗透加固处理。正面的渗透加固工艺包括，将渗透性强的环氧树脂胶液渗透到板材表面的缝隙中，经过烘干处理后，再磨抛加Xo应选择渗透性好的低粘度环氧树脂用于板材表面渗透加固处理，如果凝固时间过短，环氧树脂对板材的渗透深度将会减小，加固效果会受到影响。一般的低粘度环氧树脂凝固时间较长，通常要
4、超过50分钟。但也有一些渗透性较好的低粘度环氧树脂，其凝固时间只有15-30分钟。如果板材的细微裂纹很多，选用凝固时间长的高渗透性环氧树脂是合理的。如果需要渗透的板材裂纹相对粗大，这时可选择凝固时间较快的高渗透性环氧树脂。所以凝固时间的选择一定要合适、合理，凝固时间长短也是通过调整环氧树脂组分的比例实现的。表面渗透加固用环氧树脂的凝固温度也是25C,最低固化温度是1015,常温下完全固化时间需要24小时。在配备自动修补、烘干机组的石材生产线中，烘干设备全部采用平板式水平烘干炉或垂直立式烘干炉，对表面渗透加固后的板材开展高温固化处理，以加速环氧树脂的完全固化。对于一些产量要求不高的简易石材生产线，可采用常温自然固化方式，这时至少需要24小时才能得到完全固化的加强板材。因为石材品种繁多、颜色深浅不一，表面渗透加固处理又都在板材的表面开展，所以在选择板材表面渗透处理采用的环氧树脂时，必须考虑其颜色与板材颜色一样，或者能够合理搭配，加固处理后不能留有环氧树脂的痕迹。现在市面上可供选择的环氧树脂多种多样，颜色也很多，一般都能找到适用的颜色。如果成品板材的使用条件恶劣，温差很大，如一些在热带或寒带，用于室外的石材板材，选择加固这类板材的环氧树脂时，还应该考虑固化后环氧树脂的使用温度。这类适合室外使用的环氧树脂，其固化后的使用温度是一25+6OoCo
