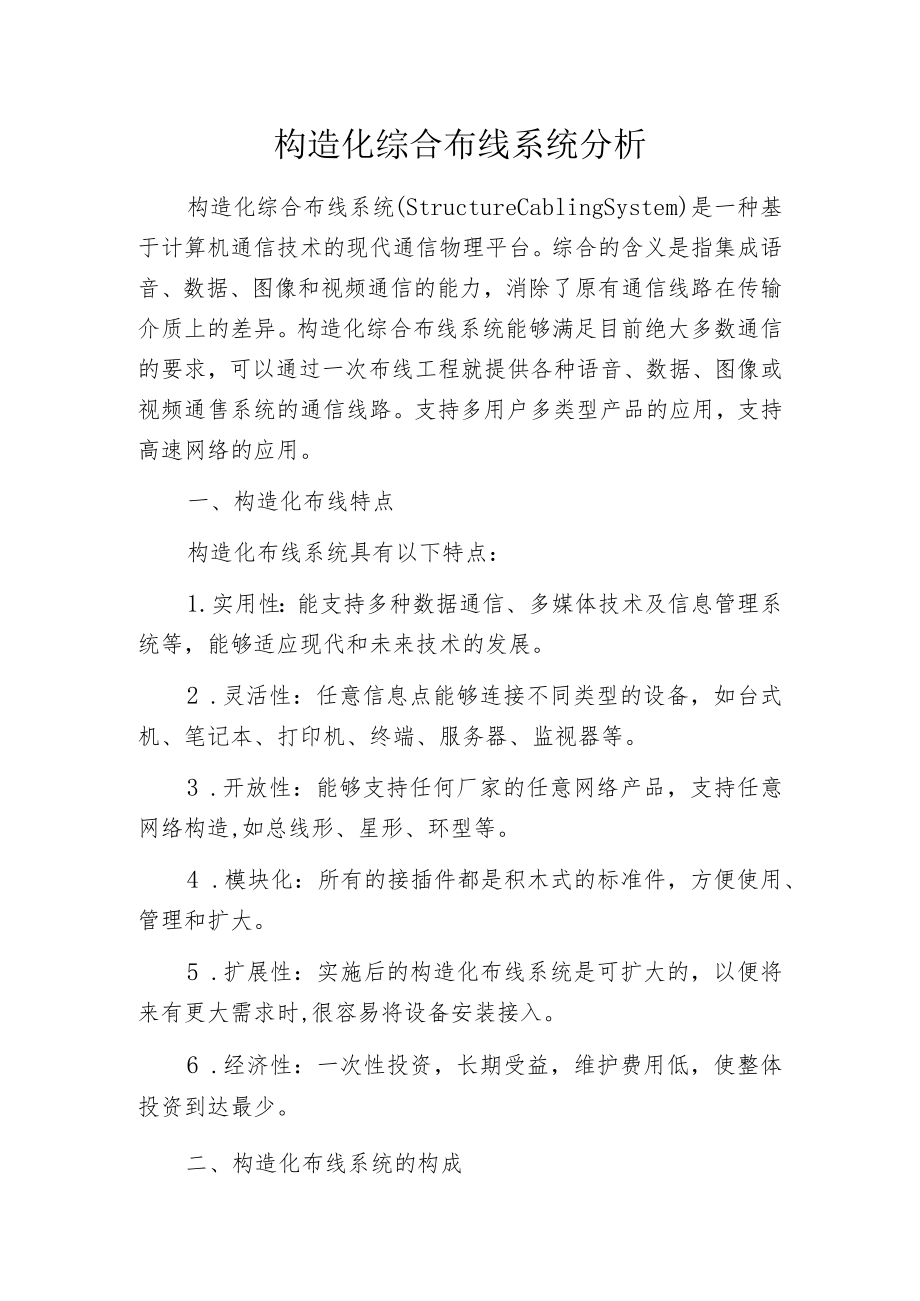

1、构造化综合布线系统分析构造化综合布线系统(StructureCablingSystem)是一种基于计算机通信技术的现代通信物理平台。综合的含义是指集成语音、数据、图像和视频通信的能力，消除了原有通信线路在传输介质上的差异。构造化综合布线系统能够满足目前绝大多数通信的要求，可以通过一次布线工程就提供各种语音、数据、图像或视频通售系统的通信线路。支持多用户多类型产品的应用，支持高速网络的应用。一、构造化布线特点构造化布线系统具有以下特点：1.实用性：能支持多种数据通信、多媒体技术及信息管理系统等，能够适应现代和未来技术的发展。2 .灵活性：任意信息点能够连接不同类型的设备，如台式机、笔记本、打印机

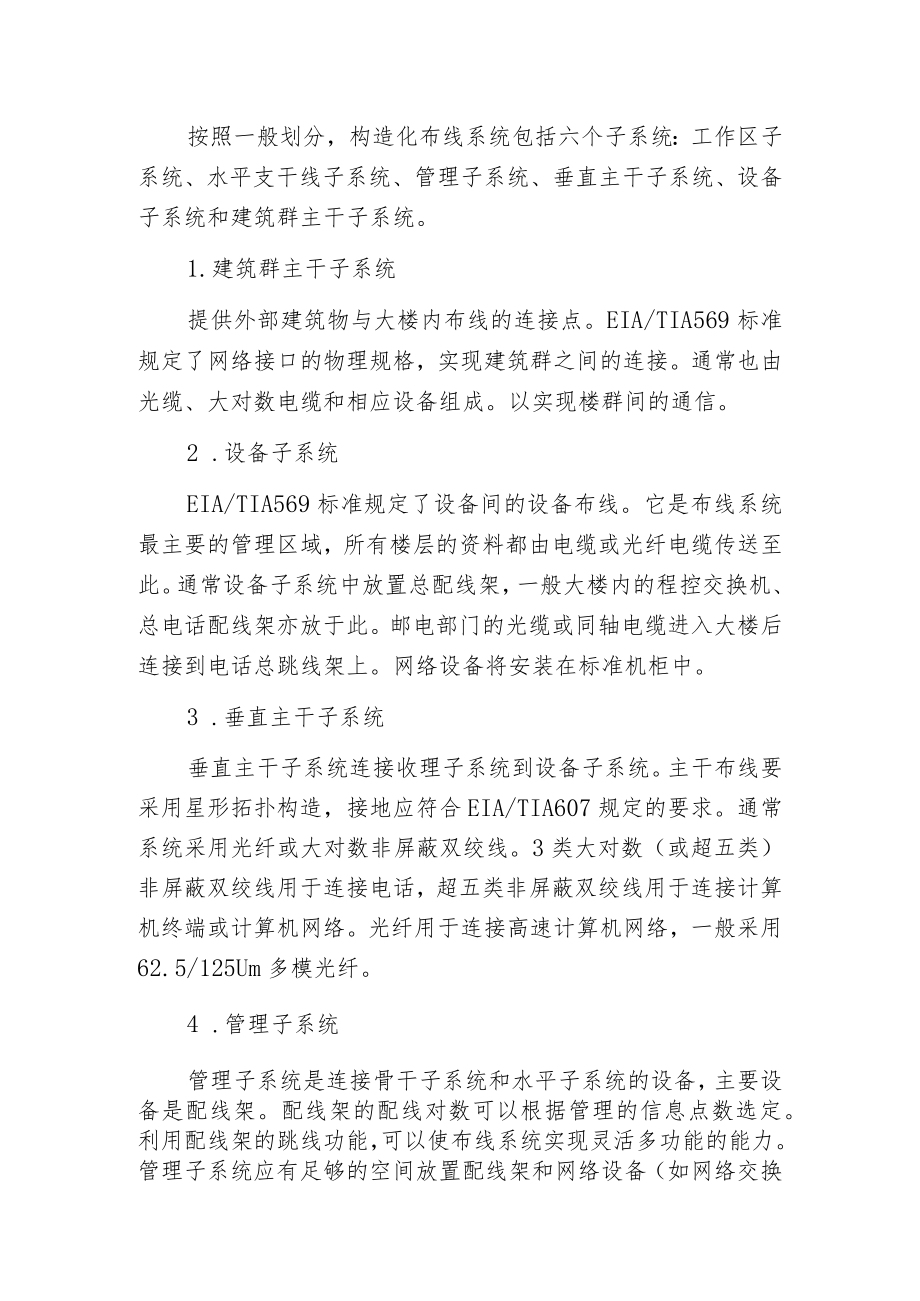

2、、终端、服务器、监视器等。3 .开放性：能够支持任何厂家的任意网络产品，支持任意网络构造,如总线形、星形、环型等。4 .模块化：所有的接插件都是积木式的标准件，方便使用、管理和扩大。5 .扩展性：实施后的构造化布线系统是可扩大的，以便将来有更大需求时,很容易将设备安装接入。6 .经济性：一次性投资，长期受益，维护费用低，使整体投资到达最少。二、构造化布线系统的构成按照一般划分，构造化布线系统包括六个子系统：工作区子系统、水平支干线子系统、管理子系统、垂直主干子系统、设备子系统和建筑群主干子系统。1.建筑群主干子系统提供外部建筑物与大楼内布线的连接点。EIA/TIA569标准规定了网络接口的物理
3、规格，实现建筑群之间的连接。通常也由光缆、大对数电缆和相应设备组成。以实现楼群间的通信。2 .设备子系统EIA/TIA569标准规定了设备间的设备布线。它是布线系统最主要的管理区域，所有楼层的资料都由电缆或光纤电缆传送至此。通常设备子系统中放置总配线架，一般大楼内的程控交换机、总电话配线架亦放于此。邮电部门的光缆或同轴电缆进入大楼后连接到电话总跳线架上。网络设备将安装在标准机柜中。3 .垂直主干子系统垂直主干子系统连接收理子系统到设备子系统。主干布线要采用星形拓扑构造，接地应符合EIA/TIA607规定的要求。通常系统采用光纤或大对数非屏蔽双绞线。3类大对数（或超五类）非屏蔽双绞线用于连接电话

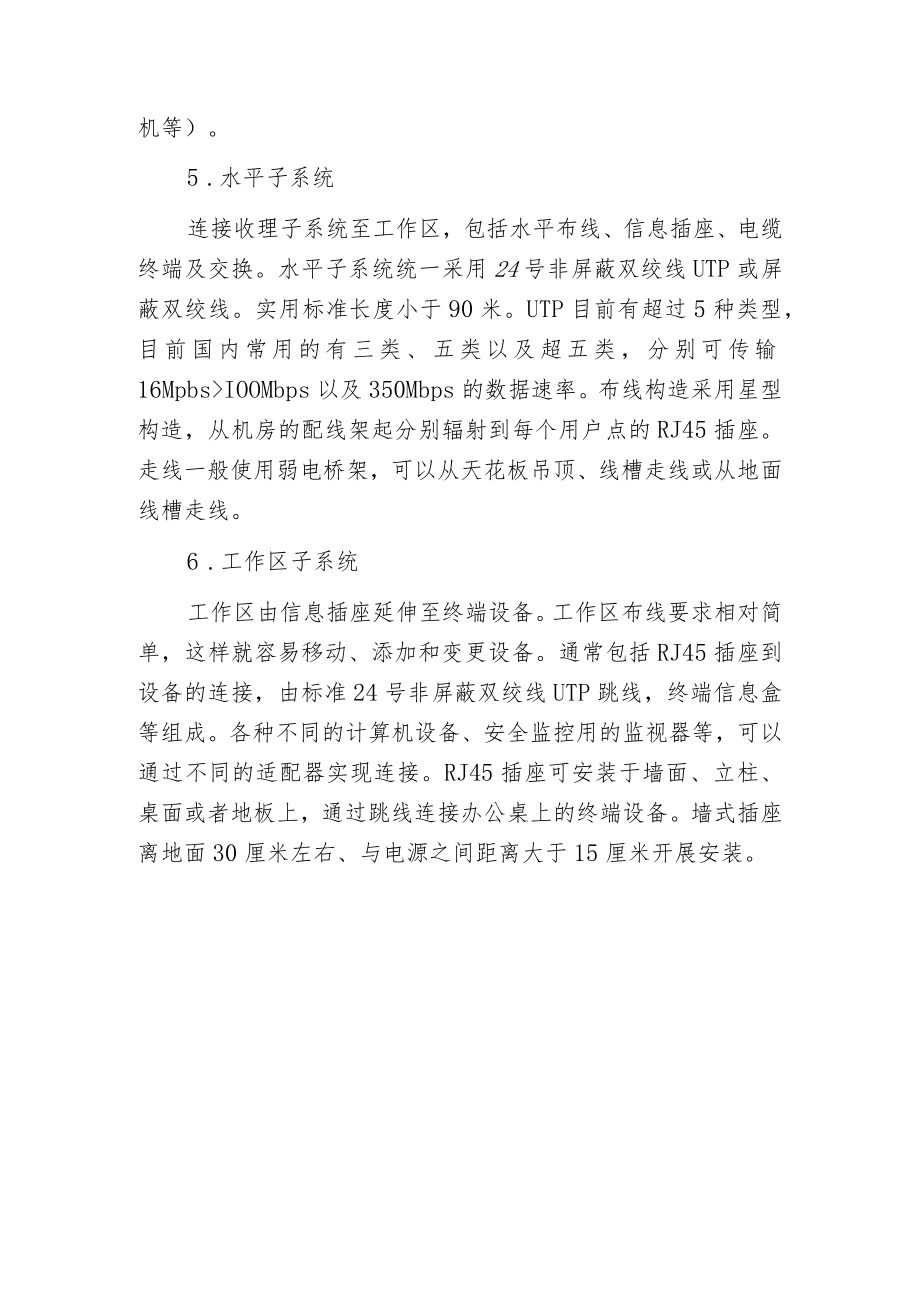

4、，超五类非屏蔽双绞线用于连接计算机终端或计算机网络。光纤用于连接高速计算机网络，一般采用62.5/125Um多模光纤。4 .管理子系统管理子系统是连接骨干子系统和水平子系统的设备，主要设备是配线架。配线架的配线对数可以根据管理的信息点数选定。利用配线架的跳线功能，可以使布线系统实现灵活多功能的能力。管理子系统应有足够的空间放置配线架和网络设备（如网络交换机等）。5 .水平子系统连接收理子系统至工作区，包括水平布线、信息插座、电缆终端及交换。水平子系统统一采用24号非屏蔽双绞线UTP或屏蔽双绞线。实用标准长度小于90米。UTP目前有超过5种类型，目前国内常用的有三类、五类以及超五类，分别可传输1
5、6MpbsIOOMbps以及350Mbps的数据速率。布线构造采用星型构造，从机房的配线架起分别辐射到每个用户点的RJ45插座。走线一般使用弱电桥架，可以从天花板吊顶、线槽走线或从地面线槽走线。6 .工作区子系统工作区由信息插座延伸至终端设备。工作区布线要求相对简单，这样就容易移动、添加和变更设备。通常包括RJ45插座到设备的连接，由标准24号非屏蔽双绞线UTP跳线，终端信息盒等组成。各种不同的计算机设备、安全监控用的监视器等，可以通过不同的适配器实现连接。RJ45插座可安装于墙面、立柱、桌面或者地板上，通过跳线连接办公桌上的终端设备。墙式插座离地面30厘米左右、与电源之间距离大于15厘米开展安装。
