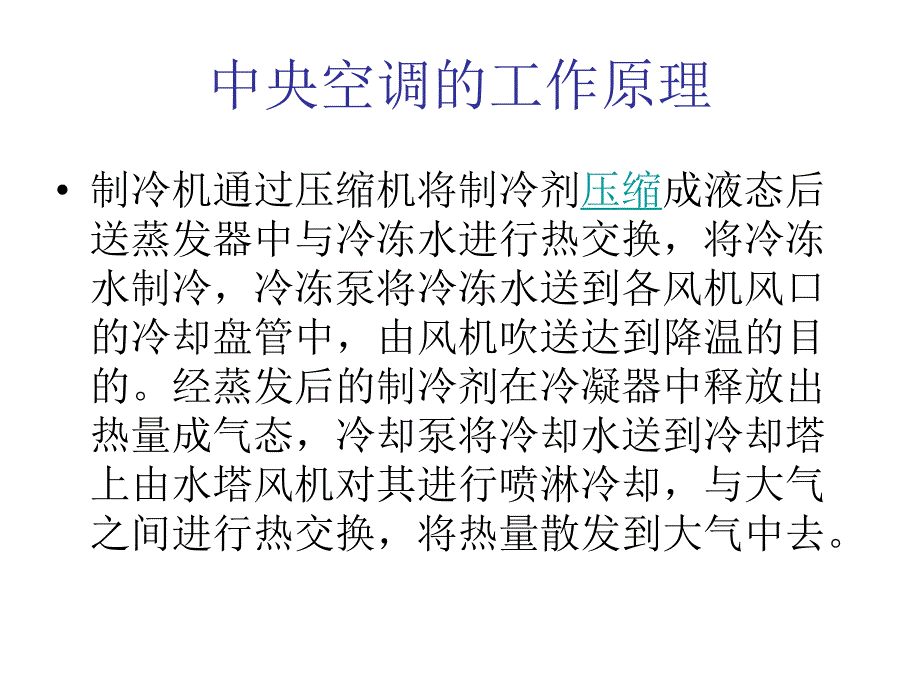

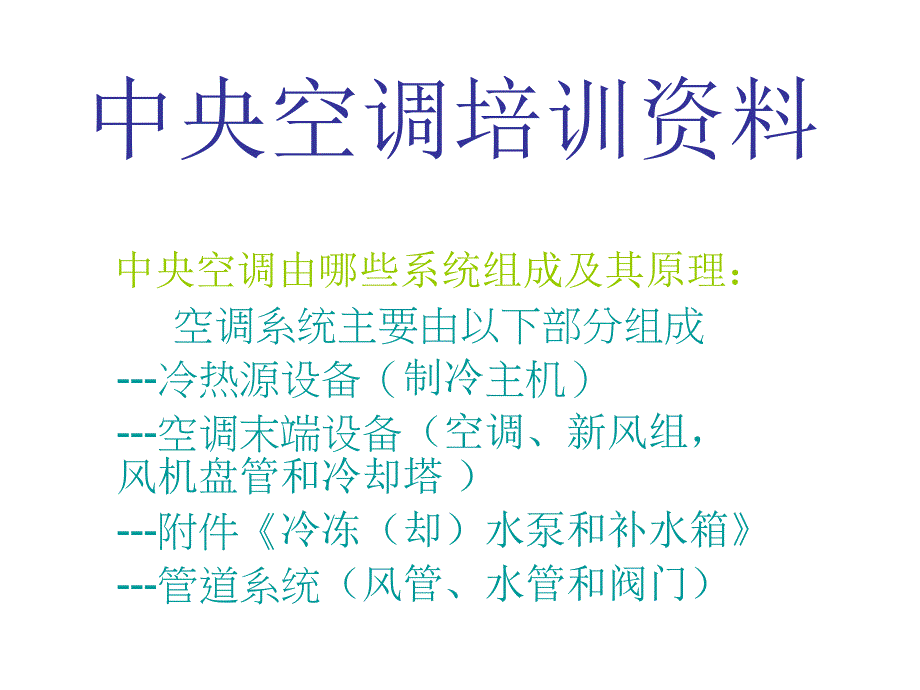

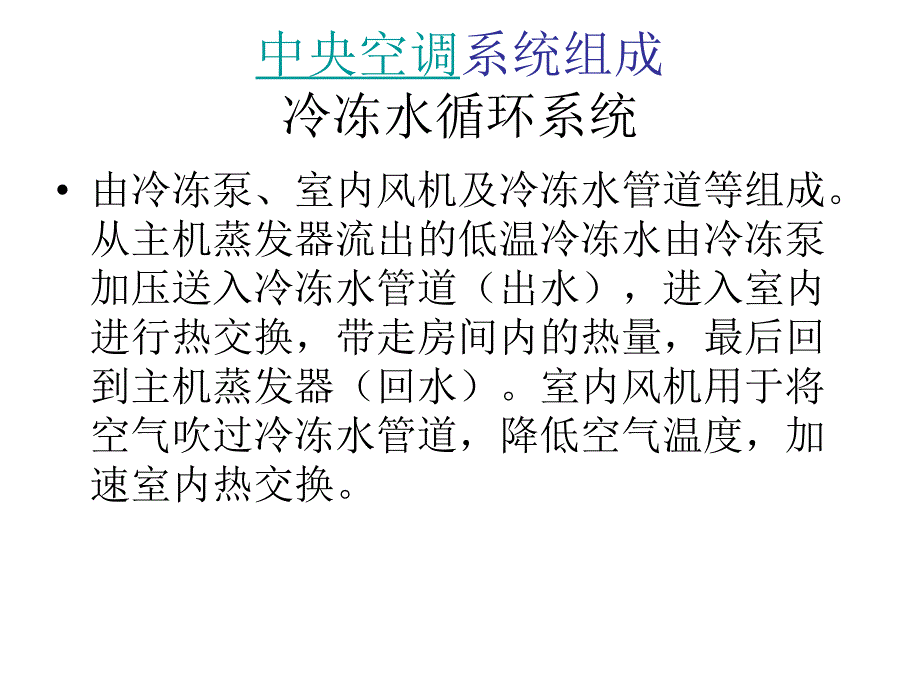

1、中央空调培训资料中央空调由哪些系统组成及其原理：空调系统主要由以下部分组成-冷热源设备（制冷主机）-空调末端设备（空调、新风组，风机盘管和冷却塔）-附件冷冻（却）水泵和补水箱-管道系统（风管、水管和阀门）中央空调的工作原理 制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。中央空调系统组成冷冻水循环系统 由冷冻泵、室内风机及冷冻水管道等组成。从主机蒸发器流出
2、的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。中央空调系统组成冷却水循环部分 由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。中央空调系统组成主机 主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下：首先低压气态冷媒被压缩机加压进
3、入冷凝器并逐渐冷凝成高压液体。在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器。冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循环往复。常见的中央空调形式有 水冷制冷机组+冷却塔+热水锅炉（或其他热源）+空调末端形式 风冷热泵机组+空调末端形式 水源热泵机组+空调末端形式 风冷管道式空调系统形式 多联机空调系统形式中央空调的类型分为三种：水系统、风
4、系统和多联型 水系统：布置灵活，独立调节性好，能满足复杂房型分散使用、各个房间独立运行的需要，且管道系统便于装饰协调。但水系统易漏易蚀，若滴水就会带来很大的麻烦。风系统:风管安装，维护简单，可靠，保温、消声的效果好。也有利于空调的分区控制。风系统中配有新风，在保证经济运行的同时，使室内空气品质健康、清新。多联型：以变频和数码涡旋为代表，系统能够连接更多的室内机。水冷机组空调系统的主要设备 制冷主机 冷却塔 冷冻水泵 冷却水泵 补给水泵 电子水处理仪或全自动软化水处理装置 水过滤器 膨胀水箱 末端设备冷却塔空调末端冷却水冷冻水冷媒冷凝器蒸发器主机风冷冷水机组空调系统主要设备 制冷主机 冷冻水泵
5、补给水泵 电子水处理仪或全自动软化水处理装置 水过滤器 膨胀水箱 末端设备空调末端冷冻水冷媒冷凝器蒸发器室外空气主机九方购物中心的中央空调介绍 1）.主机选用水冷离心式冷水机组3台，额定制冷量为每台3516KW，制冷剂为R134a.制冷剂充注量841KG。以及水冷螺杆式冷水机组1台，额定制冷量为1443.8KW。制冷剂为R134a.制冷剂充注量495KG。2）冷水机组、水泵置于地下二层制冷机房，冷却塔置于 层屋面。在制冷机房内设有排水沟和集水坑，以排除冷冻水、冷却水的排污、放空或意外泄漏水。3）商业冷冻水系统采用分区循环供应方式，分别为大卖场及主力店区、商业近区以及商业远区。冷冻水泵采用变频调
6、速.各分支设置动态平衡阀。九方购物中心的中央空调介绍 4)冷冻水供回水温度分别为7C、12C。5)采用膨胀水箱补水定压，膨胀水箱放置5层屋面，高位设排气，低位设泄水。补水来自专用的空调补水管。6)冷水机组进水管段设旁通水处理设备，系统高点设自动排气阀，系统低点设放水、排污阀。九方购物中心的中央空调介绍 7)采用机械循环系统。冷却水供回水温度为32/37C。冷却塔位于裙房5层屋面。其补水来自专用的空调补水管，溢流及排污水接至屋面排水点。冷却塔的进出水管上装设电动蝶阀，电动蝶阀的启闭与冷却塔风机联锁。8)地下大卖场、主力店及商业内区采用全空气空调系统，空调气流组织形式为上送风（侧送风）集中回风方式
7、。商业内区的零售及小餐饮采用风机盘管加新风的空调方式,新风由各层的新风机组提供。九方购物中心的中央空调介绍 9)影院部分：选用两台制冷量270kW制热量284KW的风冷热泵机组，位于裙房5层屋面。制冷剂为R407c.制冷剂充注量90KG。10)商业供热由锅炉房提供热水，进出水温度为55/45C。供热系统与空调系统共用末端及风管系统。空调冷热水系统采用两管制，热水由锅炉房热交换间引至制冷机房分集水器，分区供至系统末端。九方购物中心的中央空调介绍 11)防排烟系统:当确认发生火灾时，立即切断仅平时使用的通风、空调系统的电源。通风空调系统送回风总管出机房处，垂直风管与每层水平风管交接处的水平支管，均
8、装有防火阀或防火调节阀，其易熔环作用温度70C。地下车库设机械排烟兼排风系统。平时排风，火灾时自动切换成排烟。每个排烟分区设有自然补风或机械补风系统。九方购物中心的中央空调介绍 13)超过20m的内走道设置机械排烟系统,排烟风机安装于地下一层或屋顶。商业防烟楼梯间LT-113、LT-15采用加压送风防烟，加压送风机设屋顶，每隔一层设置一个单层百叶加压送风口，当发生火灾报警时，立即开启加压送风机，通过加压送风口向楼梯间均匀送风防烟。消防电梯前室采用加压送风防烟，加压送风机设屋顶，每层设置一个常闭电控加压送风口,当某层发生火灾报警时，立即开启着火层和相邻两层共三个加压风口，并开启加压送风机送风防烟
9、。商业各层安全通道分别设加压送风系统，风机设裙房五层屋面。九方购物中心的中央空调介绍 14)防烟楼梯间LT14利用可开启外窗自然排烟，其前室采用加压送风防烟，加压送风机设在五层，每层设置一个自垂百叶加压送风口。防烟楼梯间LT12及其前室利用可开启外窗自然排烟。排烟风机的吸入口装防火阀，当排烟温度达280C时，防火阀自动关闭，并联锁控制风机停止运行。防排烟系统的所有排烟风机、加压送风机、电控加压送风口及排烟口的开启与关闭除在消防控制中心操纵外，也可就地操作，并均应有信号传递到消防控制中心。九方购物中心的锅炉介绍 锅炉房设置在地下一层，商业部分选用三台直接式常压热水锅炉，燃料为天然气，每台锅炉输出
10、热量为1.4MW（MW是万瓦），每台锅炉天然气消耗量为163.5m3/h。锅炉进出水温度为70/90C，经过板式换热器后变成45/55C的热水供冬季空调供热使用 锅炉给水经全自动软水器软化处理后供给。商业锅炉燃烧产生的烟气经烟管分别通至商业裙房最高处屋面排入大气。循环热水管、排污管道采用无缝钢管，自来水管、软化水管均采用镀锌钢管。管道试验压力为其工作压力的1.5倍。锅炉排污管、排烟管、换热器等热力管道和设备在试压合格后必须保温中央空调机房设备的操作规程中央空调机房设备的操作规程 开机之前检查管道、制冷剂和润滑油是否有泄漏；检查机组的制冷剂压力，检查系统中的各处阀门是否处在正常的开启状态。在初次
11、开机或断电时间超过8小时以上时，必须让油加热器预热824小时后(环境温度越低时间越长，冬季需24小时)方能开机运行。按下冷却塔“启动”开关，冷却塔开始运行,再按下冷却水循环泵“启动”开关，检查冷却水压力、温度、水位是否正常。冷却水压力应0.15Mpa，供水温度应32。最后再按下冷冻水循环泵“启动”开关。中央空调机房设备的操作规程中央空调机房设备的操作规程 点击触摸屏进入主菜单后,机组开始4分钟启动延时，4分钟后电脑进入上次断电时的状态，此时点击“开/关”，冷水机组开始自动运行。在主菜单下点击“机组状态”选择“系统状态”和“单元模块状态”，电脑分别显示当前的系统参数和压缩机状态参数。检查相关数据
12、并每小时记录一次。中央空调机房设备的操作规程中央空调机房设备的操作规程 关机时点击触摸屏进入主菜单，点击“开/关”，冷水机组自动关闭，5分钟以后，按下冷却塔“关闭”开关、冷却水循环泵“关闭”开关、冷冻水循环泵“关闭”开关。在机组停机期间，机组的控制电源必须始终保持通电状态以使电加热器工作。中央空调运行期间启动前的准备和检查供冷季节运行前须进行下列各项检查和准备，以确保机组可靠、安全和高效运行：检查制冷剂液位和油位；检查油槽、油加热器和油温；检查和测试所有运行控制和安全控制功能；与操作人员一起温习操作步骤，查看机组历史记录；检查启动器的运行；配合检查水系统的运行情况（包括冷冻水泵、水流开关、冷却
13、水泵、冷却塔、阀门等）；检查调整微电脑控制中心的设定值；启动冷水机组，检查整个系统的运行状况，记录机组运行参数；根据运行记录，分析处理机组问题；提供检修保养报告。中央空调运行期间启动前的准备和检查 机组运行期间：定期（每月）进行下列各项检查，确保机组在整个供冷季节都运行高效，可靠：检查冷水机组，调整安全控制装置；检查控制装置的运行；检查油位和制冷剂液位；检查润滑系统和回油系统；检查电机和启动器的运行；记录运行状态参数，分析确认机组运行正常，必要时进行机组检修；记录和报告要求的备件。中央空调运行期间启动前的准备和检查 每年一次进行下列各项检查，为下一个供冷季节的运行作好准备。检查压缩机-电机组件
14、的下列各项，完成预防性保养的各项任务：*记录电压；*用兆欧表测量和记录电机绕阻的绝缘电阻；*润滑开式电机；*检查确认开式电机驱动装置的定位；*检查联轴器；*检查密封情况；*检查滑阀的运行情况，进行必要的调整。中央空调运行期间启动前的准备和检查 检查压缩机润滑油系统的下列各项：*根据需要更换润滑油、油过滤器和干燥过滤器；*检查加热器和恒温器；*检查所有其它的润滑油系统部件，包括油冷却器、油过滤器和电磁阀等 中央空调运行期间启动前的准备和检查 执行下列各项操作，检查电机启动器：*执行诊断检查程序；*清洁接触器或建议更换；*检查连接机构和所有接线端，并拧紧；*检查过负荷装置；*清洁油过滤器，如有必要
15、更换油过滤器；*空载运行启动器（或在启动前）；检查状态指示灯 中央空调运行期间启动前的准备和检查 检查控制面板，确定下列各项：*执行诊断检查程序；*检查安全停机运行状态；*检查所有接线端，并拧紧；检查冷凝器、蒸发器的下列各项：*检查水流开关的控制情况；*根据运行记录参数分析热交换效果，建议水质处理；*必要时拆卸端盖，更换密封垫。中央空调运行期间启动前的准备和检查 检查系统的下列各项：*进行泄漏检查，找出泄漏处并进行修理；*按要求补充制冷剂；*记录视液镜的状态；*检查制冷循环，确认处于正常平衡状态；其它：*遵循检查和维护步骤，修理脱落的保温层；制冷剂结束后，进行冷凝器开端盖检查，根据水质处理情况
16、提出是否清洗冷凝器 中央空调机房设备保养内容中央空调机房设备保养内容 保持机房清洁及通风良好，每天要对冷凝器和机组的暴露部件进行一次清洗除污工作，并适当紧固各紧固件，消除震动，防止泄漏。定期检查电器线路连接是否牢固，绝缘保护可靠；压缩机紧固螺栓是否松动；压缩机润滑油油面是否在正常位置。定期检查冷却水塔的喷嘴、内管过滤器是否堵塞，转动臂、供水管、球阀、皮带是否良好。中央空调机房设备保养内容中央空调机房设备保养内容 每月检查并清洗冷却水、冷冻水进水侧过滤管芯；检查管道中是否有空气。如在视油镜中看到大量的泡沫则表示有制冷剂在油中稀释，应采取调节水阀或控制阀、检查和调整膨胀阀、检查冷却水温度、机组运行电流、补充制冷剂等措施。每次停启的间隔为515分钟，且每小时的启动次数不得超过4次。中央空调机房设备保养内容中央空调机房设备保养内容 出现高压保护、低压保护、压缩机过载、油压差、压缩机高温保护等问题时，操作人员要检查故障原因，在故障未排除前不得强行开机运行，更不能擅自改动设备中的各种保护的设定值。若非紧急情况不得切断主电源，若机组长期停止使用，则应先关闭机组，再关闭主电源，并将系统内的水放尽 中央
