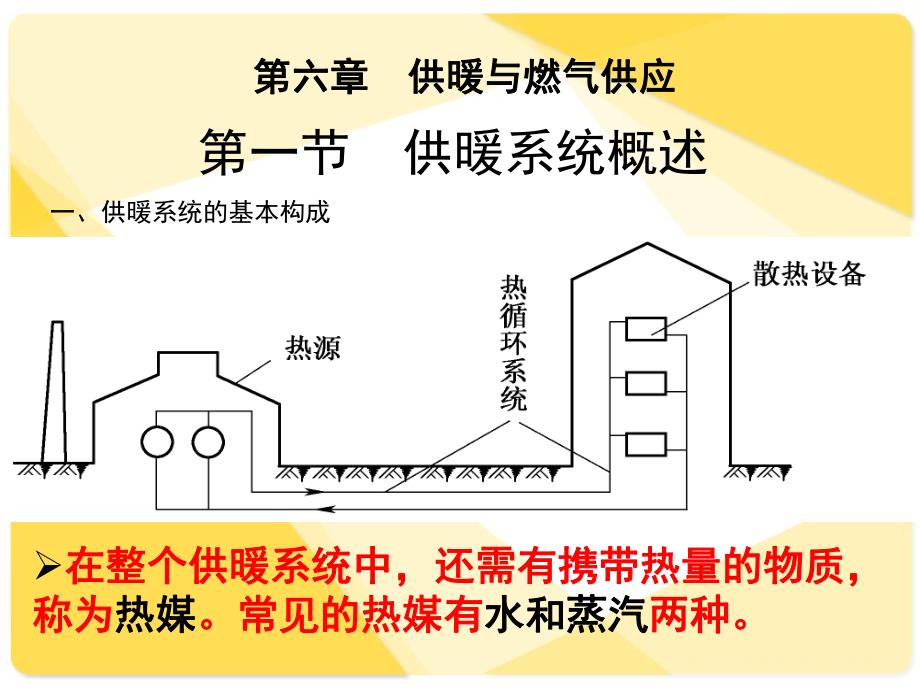

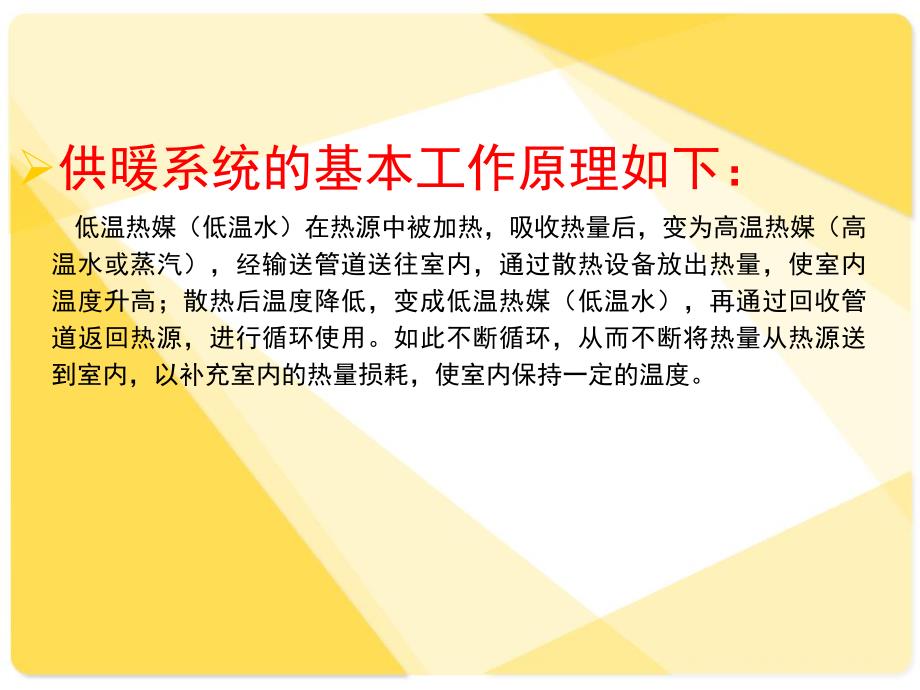

1、供暖与燃气供应供暖与燃气供应第六章第六章 供暖与燃气供应供暖与燃气供应第一节 供暖系统概述一、供暖系统的基本构成 在整个供暖系统中，还需有携带热量的物质，在整个供暖系统中，还需有携带热量的物质，称为称为热媒热媒。常见的热媒有。常见的热媒有水和蒸汽水和蒸汽两种。两种。供暖系统的基本工作原理如下：低温热媒（低温水）在热源中被加热，吸收热量后，变为高温热媒（高温水或蒸汽），经输送管道送往室内，通过散热设备放出热量，使室内温度升高；散热后温度降低，变成低温热媒（低温水），再通过回收管道返回热源，进行循环使用。如此不断循环，从而不断将热量从热源送到室内，以补充室内的热量损耗，使室内保持一定的温度。二、供
2、暖系统的分类二、供暖系统的分类1根据所使用的热媒进行分类n（1）热水供暖n（2）蒸汽供暖n（3）热风供暖二、供暖系统的分类二、供暖系统的分类2按作用范围的不同分类n（1）局部供热系统n（2）集中供热系统n（3）区域供热系统三、三、热水供暖系统热水供暖系统 图图6.1.2 6.1.2 机械循环热水供暖系统原理图机械循环热水供暖系统原理图1 1机械循环热水供暖系统机械循环热水供暖系统系统工作前，先打开给水管上的阀门，向系统内充水，如果给水压力不足，则开动水泵加压，此时系统中的空气从排气装置和膨胀水箱排出；系统充满水后，开动锅炉，水在锅炉中被加热到一定温度；热水在水泵的作用下沿着供水干管、用户供水管
3、流进散热器，并通过散热器将热量释放到供暖房间内；释放热量后的回水温度降低，沿用户回水管、回水干管，并经除污器除掉其中的杂质（铁锈、污泥）后，被水泵加压，流回锅炉中再进行加热。2 2热水供暖系统中散热系统的几种形式热水供暖系统中散热系统的几种形式 （1）垂直式 上供下回双管散热系统上供下回双管散热系统 下供下回双管散热系统下供下回双管散热系统 上供下回单管散热系统上供下回单管散热系统与双管系统相比，这种系统的优点是：构造简单，管与双管系统相比，这种系统的优点是：构造简单，管材与阀门用量少，造价较低；而且环路明显减少，易于材与阀门用量少，造价较低；而且环路明显减少，易于达到压力平衡，水力稳定性好。
4、达到压力平衡，水力稳定性好。下供上回单管散热系统下供上回单管散热系统 利于空气的排除利于空气的排除 ，往往应用，往往应用于高温水供暖系统。于高温水供暖系统。单单双管散热系统双管散热系统 适用于高层建筑的适用于高层建筑的供暖系统中。供暖系统中。（2 2）水平式单管散热系统）水平式单管散热系统 构造简单，经济性好；构造简单，经济性好；管路简单，无穿过各楼层的立管，施工方便；管路简单，无穿过各楼层的立管，施工方便；水平管可以敷设在顶棚或地沟内，便于隐蔽；水平管可以敷设在顶棚或地沟内，便于隐蔽；便于进行分层管理和调节。便于进行分层管理和调节。但排气方式要比垂直式系统复杂些，它需要在散热器上设置冷但排气
5、方式要比垂直式系统复杂些，它需要在散热器上设置冷风阀分散排气，或在同层散热器上串接一根空气管集中排气。风阀分散排气，或在同层散热器上串接一根空气管集中排气。四、蒸汽供暖系统的特点：四、蒸汽供暖系统的特点：n（1）蒸汽供暖系统的散热器表面温度高n（2）比机械循环热水供暖系统节省能源 n（3）蒸汽供暖系统的热惰性小n（4）高压蒸汽供暖系统节省管材 n（5）蒸汽供暖系统适宜用于高层建筑n（6）蒸汽供暖系统的热损失大n（7）蒸汽供暖的回水管使用年限短第二节第二节 供供 暖暖 设设 备备 一、供暖系统的设备组成1热源设备n 负责提供整个系统的热能，常用的热源设备主要有锅炉和换热器两种。一、供暖系统的设备
6、组成一、供暖系统的设备组成2散热设备（换热器）3循环设备（水泵）4管道、辅助器材及设备 n 为消除热水体积随温度变化的影响而设置的膨胀水箱、为排除水中的气体而设置的集气罐和疏水器等 二、供暖设备二、供暖设备1锅炉n 锅炉是供暖系统的热源设备，分为高压锅炉和低压锅炉两种：蒸汽锅炉中，产生的蒸汽压力大于70kPa的称为高压锅炉，压力小于或等于70kPa的称为低压锅炉；热水锅炉中，产生的热水温度高于115的称为高压锅炉，温度低于115的称为低压锅炉。n 低压锅炉可由铸铁或钢制造，而高压锅炉则由钢制造。二、供暖设备二、供暖设备2换热器n 换热器通过一个具有较大储热能力的换热面进行间接的热交换。3散热器
7、n 对空气进行加热的换热器，它是供暖系统中的热负荷设备，负责将热媒（热水或蒸汽）所携带的热量传递给室内空气，达到供暖的目的。二、供暖设备二、供暖设备4水泵 n 常用的是离心式水泵，实现连续供水，向供暖系统提供循环动力。5膨胀水箱n 膨胀水箱的作用是容纳系统中水因受热而增加的体积，并补充系统中水的不足，排除系统中的空气，还有指示系统中的水位和控制系统中静水压力的作用，一般用钢板制成。二、供暖设备二、供暖设备6集气罐n 水被加热时，会分离出空气，形成气塞，影响水的正常循环。必须设置排除空气的设备。7伸缩器n 使受热的管道有自由伸缩的余地。8疏水器n 是用于排除凝结水中的蒸汽、防止蒸汽从凝结水管道中
8、泄漏的设备。二、供暖设备二、供暖设备9减压阀n 用于将高压蒸汽的压力降低到使用条件要求的数值，它能够自动调节阀门的开启程度，稳定阀门后的压力。10安全阀n 当压力超过规定的最高允许工作压力时，阀门自动开启，把蒸汽排到系统之外；保证系统在一定的压力下安全工作。第三节第三节 供暖系统的维护与管理供暖系统的维护与管理 一、供暖管理的内容n供暖系统的管理包括：热源管理、热网管理和用户管理二、供暖系统的充水养护n为减少停止运行时管道和设备系统的腐蚀 三、供暖系统的运行管理n日常检查，清洗，定期检修，保证所有设备能正常工作。四、供暖系统的常见故障四、供暖系统的常见故障（1）供暖系统末端散热器不热n 原因可
9、能是各环路压力损失不平衡或水平方向水力失调，另一种原因可能是系统末端内有空气。（2）局部散热器不热（有堵塞或气塞）（3）上层散热器不热（上层积气或缺水）（4）上层散热器过热、下层散热器不热n 原因是上层散热器的流量过多，而下层散热器的流量过少，应关小上层散热器支管上的阀门。五、锅炉及锅炉房的维护与管理五、锅炉及锅炉房的维护与管理n是一种承受高温高压、具有爆炸危险的特殊设备。因此锅炉的安全运行显得特别重要。1锅炉及锅炉房的管理要求n 制定相应制度，定期维护保养，日常清洁。2锅炉的安全运行管理n 防止超压，过热，腐蚀，裂纹，水锤等。第四节第四节 燃燃 气气 供供 应应一、燃气的种类n燃气可分为人工
10、煤气、液化石油气和天然气3种。二、城镇燃气供应方式n城镇燃气供应方式分为管道输送和瓶装两种。三、室内燃气管道三、室内燃气管道四、燃气用具n 根据用途不同，分为厨房燃气灶和燃气热水器n 燃气在燃烧后所排出的废气中含有浓度不一的一氧化碳，因此，在设有燃气用具的房间，都应设有相应的通风设施。燃气热水器不宜直接设在浴室内，可装在厨房或其他房间，但房间体积不得小于12m3；房高不低于2.6m；房间内有良好的自然通风。第五节第五节 燃气供应系统的维护与管理燃气供应系统的维护与管理n 由于燃气是易燃、易爆和有毒的危险气体，因而，必须保证燃气管道及设备严密、不漏气，避免发生燃气中毒或爆炸事故，保证系统的安全运
11、行；另一方面，必须保证系统的正常供气，使燃气管道畅通无阻，阀门开关灵活，燃气表计量准确；此外，对于燃气用户，则要做好安全教育，保证燃气用户能熟练掌握燃气用具的操作方法，熟悉安全操作规程，以避免发生操作事故。一、室内燃气供应系统的维护与管理的内容（1）燃气设施的检查和报修（2）燃气设施的保养和维修（3）安全用气宣传（4）室内燃气设施的安全管理二、室内燃气管道及部件的维护（1）室内燃气管道的外观检查（2）室内燃气管道漏气的检查和处理需注意的是，必须严禁用明火查找漏气点。（3）燃气表的养护三、室内燃气安全1室内燃气作业的注意事项和安全措施 严格遵守各项燃气操作规程，熟悉系统情况。不允许带气作业，要关
12、闭引入管总阀门。一律不准采用气焊切割和电、气焊作业。维修结束后，作业范围及周围严禁一切火种。置换时的混合气体不准在室内排放。供入的燃气不准在燃气灶上点火试验。不准在炉膛内排放所置换的混合气体。燃气用具如果一次点火不成功，应当关闭燃气阀门，在停留几分钟后再进行第二次点火。引入管的清通和总入口阀门的检修，要严格按操作规程作业 2使用燃气的注意事项 用户要有具备使用燃气条件的厨房。装有燃气设施的厨房切忌住人。使用燃气的厨房里不准堆放易燃易爆物品。防止沸水溢出，将火焰浇灭。防止被风吹灭。要经常检查燃气胶管是否老化、破损。用完燃气后关闭燃气灶具开关和闸阀。一次点不着时，应立即关闭灶具开关。教育儿童不要随意玩火。燃气泄漏时，应立即打开门窗。
