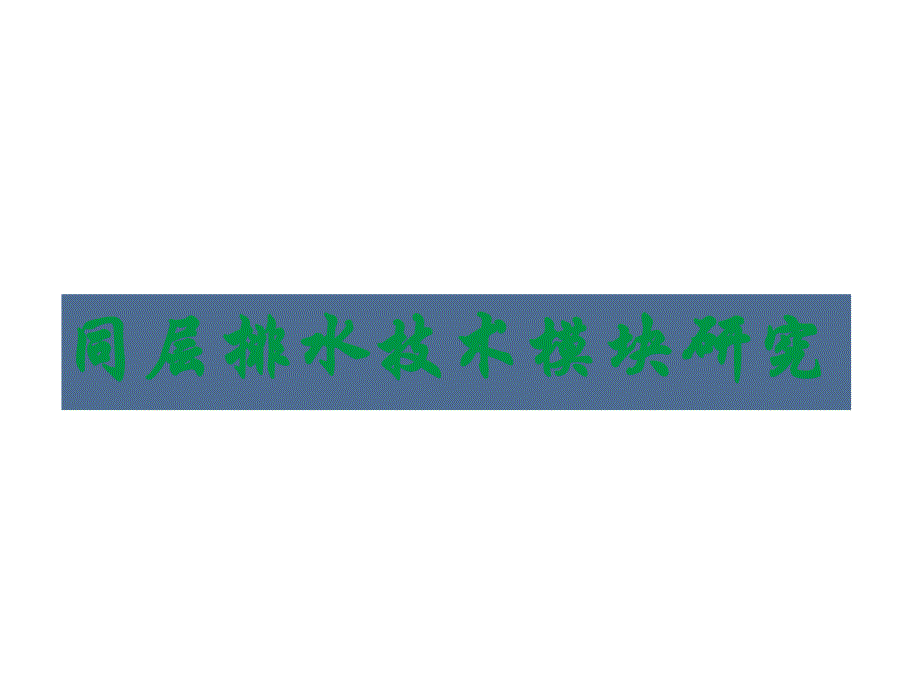

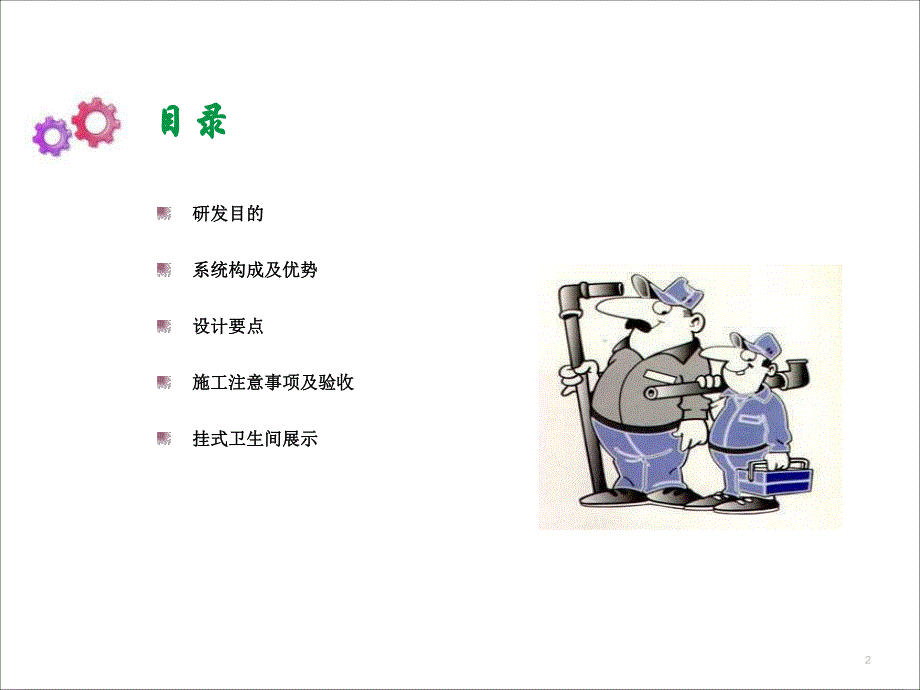

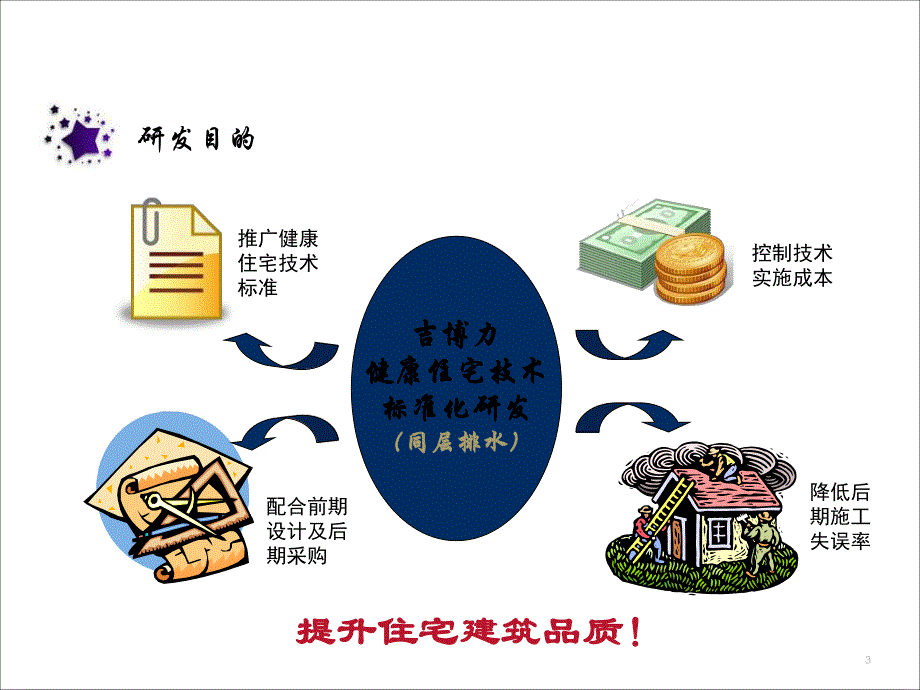

1、同层排水技术模块研究同层排水技术模块研究2研发目的研发目的系统构成及优势系统构成及优势设计要点设计要点施工注意事项及验收施工注意事项及验收挂式卫生间展示挂式卫生间展示目录目录3吉博力吉博力健康住宅技术健康住宅技术标准化研发标准化研发（同层排水）（同层排水）研发目的推广健康住宅技术标准控制技术实施成本配合前期设计及后期采购降低后期施工失误率提升住宅建筑品质！提升住宅建筑品质！4同层排水系统组成及优势5不同排水方式对比卫生间里的四大烦恼卫生间里的四大烦恼好难闻啊！漏水漏水异味异味噪声噪声难以清洁难以清洁一个质量好的卫生间不一个质量好的卫生间不应该有这些问题！应该有这些问题！但是国内大多数卫生间都多
2、多少少有上述问题传统卫生间存在的主要问题产权不清晰、空间布局产权不清晰、空间布局 限限6隔层排水隔层排水假墙同层排水假墙同层排水降板同层排水降板同层排水噪音噪音漏水漏水异味异味卫生死角卫生死角假墙假墙异味异味卫生死角卫生死角漏水漏水三种排水方式对比三种排水方式对比7系统组成HDPEHDPE管道管道8隐蔽式水箱及其它卫生器具支架隐蔽式水箱及其它卫生器具支架选择要点：1、框架可靠，承受400公斤重量2、一次吹塑成型侧按式侧按式顶按式顶按式9管材HDPE管铸铁PVC特点水阻系数远远小于PVC管和铸铁管，在小坡度（1%）的情况下，仍然能够保证水流畅通热熔连接工艺，不容易淤积脏物，保证水流畅通，柔韧性好
3、，抗冲击，重量轻，安装快捷，可预制HDPE管规格序列齐全，如56、63等规格管材是专为同层排水而生产的。没有同层排水专用管件，造成侧墙厚度过大内壁较为粗糙，在坡度1%的情况下，容易造成管道淤积，铸铁管的安装坡度规范要求为2%，而同层排水的坡度一般为1%。采用胶水粘接，容易抗老化且连接处非带容易滞留脏物，排水不畅PVC管噪音较大，没有同层排水专用管件PVC管的安装坡度规范要求为3%高密度聚乙烯管道及部件高密度聚乙烯管道及部件同层排水专用管道10优点优点1：个性化设计：个性化设计 Free Design 不受坑距的限制，可在卫生间内实现自由布局 避免了上下卫生间必须对齐的尴尬，建筑布局更自由 系统
4、优势增加储物空间增加储物空间11优点优点2：洁净抑菌：洁净抑菌 pathogen Free 洁具吊挂，卫生间无卫生死角，清扫方便 系统压力平衡，不会破坏水封，产生异味12优点优点3：完全防渗漏：完全防渗漏 Leakage Free正规厂家管材件采用纯正“黑料”，炭黑分布均匀。不会因老化而发生渗漏电焊圈采用其独有的带记忆功能的电热丝，使管道管件彻底密合，完全杜绝虚焊HDPE极强的韧性及抗冲击性，使得管路无论是在混凝土还是在填埋层中，都不会因挤压而发生开裂引起渗漏管材管件由完全相同的优质原材料制成。热熔后管材件连接处能彻底融为一体。完全避免日后的渗漏隐患。HDPE极强的耐腐蚀能力，使其不会因长期受
5、污废水中酸碱物质的腐蚀而在连接处发生渗漏。13优点优点4：低噪音：低噪音Low noise通过物体传播的噪音通过空气传播的噪音HDPE管材能大辐降低通过物体传播的噪音。墙前安装，假墙可有效隔离卫生间内的噪音。管道不穿过楼板，可防止噪音对楼下住户的干扰。采用同层排水系统及相应的减噪措施后，噪音会从传统采用同层排水系统及相应的减噪措施后，噪音会从传统PVCPVC隔层隔层排水系统的排水系统的6565分贝，降至分贝，降至3030分贝左右！分贝左右！14优点优点5：节水：节水 Water Saving隐蔽式水箱的冲水水位最高，可以最大限度地利用势能冲水。因此同样水量的情况下，隐蔽式水箱的冲水效果最佳。1
6、5吉博力墙前安装方式传统安装方式优点优点6：不破坏建筑结构：不破坏建筑结构 No harm to structure壁厚为壁厚为17.5cm17.5cm的墙壁的墙壁埋入埋入3 3cmcm深的水平管深的水平管槽所产生的张力会增槽所产生的张力会增加一倍，可能会导致加一倍，可能会导致墙体开裂。墙体开裂。施工简单方便不施工简单方便不会破坏任何建筑会破坏任何建筑结构结构16优点优点6：卫生间空间的高利用率：卫生间空间的高利用率n利用假墙提高空间利用率17设计要点18同层排水设计要点 一一.平面图设计平面图设计1.确定排水单立管位置。2.确定卫生间洁具的布置。3.设计排水横支管，一般为污废合流，所有弯头都
7、应为45度，三通为型，管道沿墙敷设连接至立管。4.确定地漏的位置，一般设置在管道井附近，直接连至排水立管。5.尊重设计师思路，总平面图布置按照原有管道设计走向。6.底层建筑排水应单独排出！步骤步骤1：平面图设计平面图设计19 二二.系统图设计系统图设计1.尊重设计师思路，一般按照原有设计管径；2.采用斜二测画法作系统图3.主立管一般设计为De110，横支管连接马桶的管径为De110，其余一般为De50。4.所有弯头都应为45度，尽量将管道安装细部绘制出来，以便能够真实反映现场安装情况和较精确的统计材料。5.底层建筑排水应单独排出！步骤步骤2：系统图设计系统图设计20步骤步骤3：设计计算与校核设
8、计计算与校核1、用水器具用水器具排水单位排水单位L/S排出口管径排出口管径(mm)洗脸盆0.550洗手盆0.550妇洗器0.550地漏0.550淋浴房落水0.856标准浴缸0.856小便冲洗阀(自虹吸)0.856洗衣机(6Kg)0.856马桶大冲水6升2.090马桶大冲水9升2.5110最多排水单最多排水单位数位数单个洁具最单个洁具最大排水单位大排水单位数数管道外管道外径径(mm)支管最支管最大长度大长度1.00.5564.02.01.0634.03.01.5754.06.52.0904.015.02.51104.01、卫生器具的排水流量、当量、排水管管径和排水设计秒流量的计算应符合现行国家标
9、准建筑给谁排水设计规范（GB50015-2003）2、在水平支管进行水力计算时，采用欧洲EN12056标准。下面左表为各种卫生器具的排水秒流量3、根据卫生间内的用水器具的数量算出各个不同的排水管段的秒流量和单个洁具最大排水单位数，根据右表表确定管径21洁具布置原则1、排水立管宜设在排水量最大，靠近最赃，杂质最多的排水点处；2、立管尽量靠近马桶，马桶与立管最好安装在卫生间同一侧内墙上；3、敷设排水管至立管时，必须保证排水坡度1%；4、地漏宜单独接至立管或接口靠近立管，防止其它器具排水时造成自溢；5、卫生器具至立管管的距离应最短，管道转弯应最少。总体原则总体原则布置示例布置示例 22 以上均适合假
10、墙安装次卫生间 此种布置，马桶离立管较远，管道沿墙布置则成本增加，得不偿失。可选择降板式23地漏解决方案地漏解决方案地漏的设置是整个卫生间设计的焦点。地漏及其排水管道设置在垫层中，坡度1%。对卫生间垫层高度有要求采用横出水地漏，一般高度在10厘米。解决方案如下：当卫生间布置出现背靠背的情况时，可考虑以下布置方式，可将两个假墙厚度缩至300mm24尺寸及安装详图采用剔槽或预埋的方式 备注：采用地采暖的项目，地漏支管可走在垫层中25地漏不要和浴缸、马桶连接，造成反水隐患，可以接入球通的另一接口 一般地漏距离立管在2米左右，基本就没有剔槽的必要了，垫层的厚度主要由地漏高度决定，垫层为10cm-12cm。大于2米时，则垫层厚度取决于坡度和管径大小，甚至需要采用降板的措施。26挂厕卫生间风格展示挂厕卫生间风格展示 古典欧式古典中式简约现代27 小户型卫生间小户型卫生间典型卫生间案例28 小户型卫生间小户型卫生间典型卫生间案例29 小户型卫生间小户型卫生间典型卫生间案例30 小户型卫生间小户型卫生间典型卫生间案例31 中户型卫生间中户型卫生间典型卫生间案例32 中户型卫生间中户型卫生间典型卫生间案例33 中户型卫生间中户型卫生间典型卫生间案例34 中户型卫生间中户型卫生间典型卫生间案例
