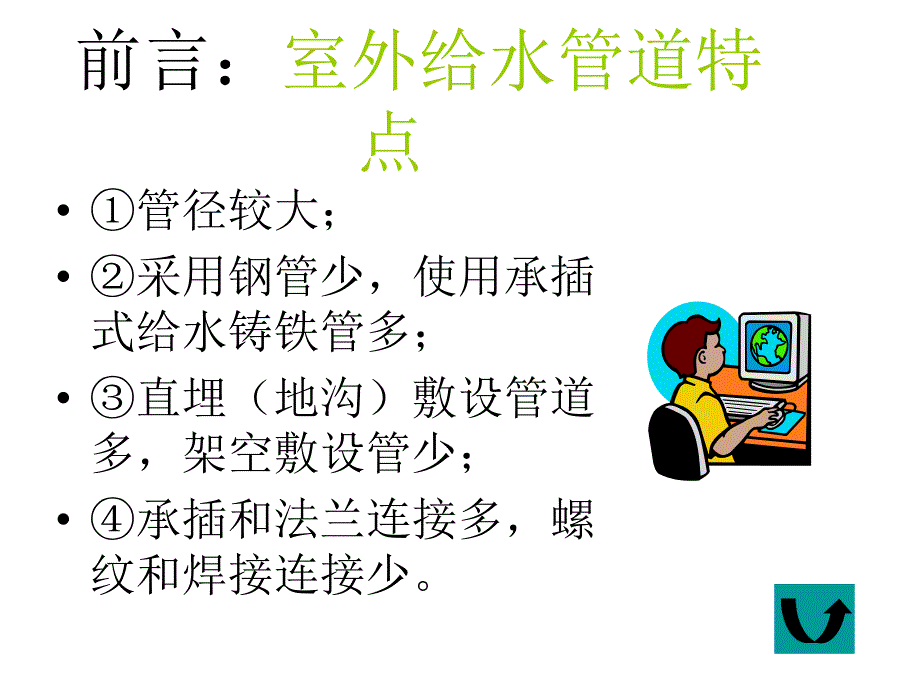

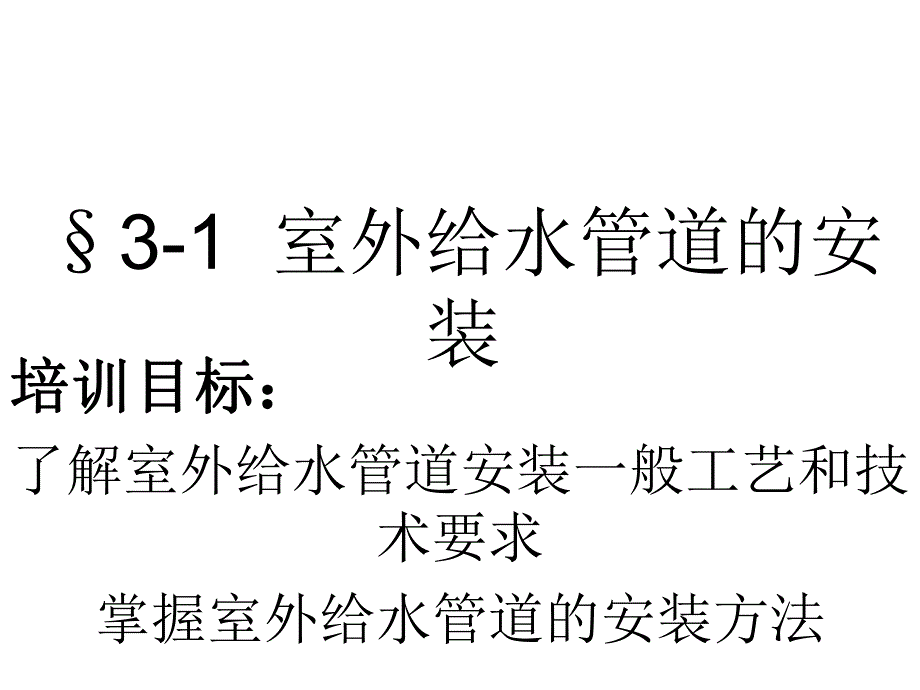

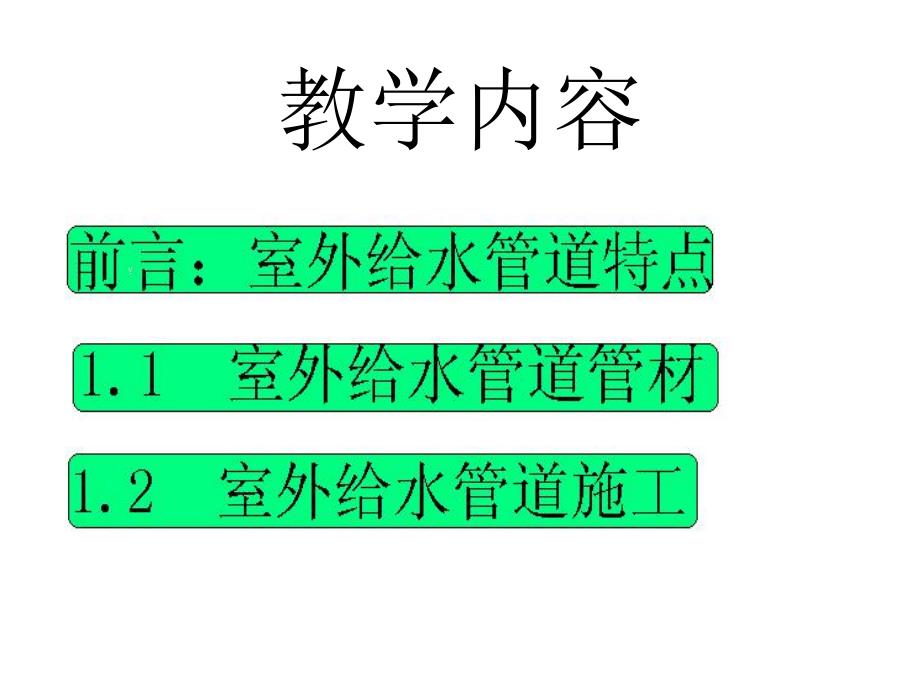

1、3-1 室外给水管道的安装 培训目标：培训目标：了解室外给水管道安装一般工艺和技术要求掌握室外给水管道的安装方法 教学内容 前言：室外给水管道特点 管径较大；采用钢管少，使用承插式给水铸铁管多；直埋（地沟）敷设管道多，架空敷设管少；承插和法兰连接多，螺纹和焊接连接少。1.1 室外给水管道管材室外给水管道管材（一）管材及应用 金属类管材:钢管钢管 铸铁管铸铁管非金属类管:钢筋混凝土管(PCP）玻璃钢夹砂管(RPMP）硬聚氯乙烯（PVC-U）应用:详见下表1.1(二)管道基本连接操作1.承插式连接 管道的承插连接是把管子或管件的插口插入另一根管子或管件的承口内，在承插口之间填上适当的填料或涂抹有机
2、粘剂的连接方式。常用填料有：石棉水泥、青铅、油麻或橡胶圈，适用于铸铁管、钢筋混凝土管等的连接。管道承插口常以填料种类而命名，如橡胶圈接口、石棉水泥接口、青铅接口等.基本操作如下:橡胶圈连接属于柔性接口，适合于给水铸铁管、钢筋混凝土管、玻璃钢管及硬聚氯乙烯管等。根据结构不同可分为：滑入式和机械式连接两大类。3.溶剂粘接 适用于硬聚氯乙烯（PVC-U）、ABS等管道的连接。4.热熔连接 适用于聚丙烯PP-R管道的连接。2.橡胶圈连接1.2 室外给水管道施工室外给水管道施工(直埋（地沟）敷设的给水管道的施工)1.工艺流程及施工准备 1）工艺流程：安装准备 管沟验收 管道清理 支墩设置 管道及附件敷设
3、就位 管道连接 试压、冲洗、消毒 管道定位 管道防腐（保温）2）管道应由下游向上游依次安装，承插管道安装时承口朝向水流方向，插口顺水流方向安装。3）管道敷设应在沟底标高和管道基础检查合格后进行，在敷设前对管材、管件、阀门及附件作一次 外观检查，有问题的不得使用。2.散管和下管（1）散管：将检查好的管子沿沟槽散开摆好（置于沟边未堆土的一侧），使承口对着来水方向，插口顺着水流方向。（2）下管：下管方法分人工下管和机械下管法；集中下管和分散下管法；单节下管和组合下管方式。管子对口时，应调直管道并使其处于管沟的中 心（管道安装中心线）位置。对口时，应留有23mm的对口间隙。一般做法：直线管道对口应用力
4、顶入到听到顶撞声，然后靠管子的回弹可使对口留有23mm的最小间隙值；管子插入到弯管时，在听到顶撞声之后再拉回一些即可。对口间隙可用探尺检查，以探尺推进和拉出之差量出对口间隙，按测量结果进行调整。施工中，遇到地形等因素的影响，使管道产生纵横方向上的弯曲，在角度不大时，一般不采用管件，而利用承插口的间隙，通过若干根管子逐步 过渡来调节此角度。3.对口与敷设4.阀门及阀门井安装（1）阀门井安装 通常井底为现浇混凝土，安装预制的井圈（或井壁）时要垂直，井底和井口标高，以及截面尺寸应符合设计要求。（2）阀门安装）阀门安装 阀门通常用法兰式联接，阀门前后阀门通常用法兰式联接，阀门前后采用承盘和插盘式短管过
5、渡。安装时，阀门手轮垂采用承盘和插盘式短管过渡。安装时，阀门手轮垂直向上，两片法兰之间加直向上，两片法兰之间加3mm左右皮垫，以左右皮垫，以“十十字法字法”拧紧螺母，注意螺母应位于法兰同一侧。拧紧螺母，注意螺母应位于法兰同一侧。1）凡管道中有配件及阀门的地方，管道安装时都）凡管道中有配件及阀门的地方，管道安装时都应先将这些配件和阀门放到安装位置上，作为这段应先将这些配件和阀门放到安装位置上，作为这段管子安装的基准点，然后以两个基准点间长度排放管子安装的基准点，然后以两个基准点间长度排放管子和下料。管子和下料。2）配件和阀门放入沟槽之前，应先将与其配合的）配件和阀门放入沟槽之前，应先将与其配合的
6、短管组装好，而不能先将短管与管道连接后再与阀短管组装好，而不能先将短管与管道连接后再与阀门等连接，否则会给阀门找正和上紧螺栓带来困难，门等连接，否则会给阀门找正和上紧螺栓带来困难，甚至会影响其他接口的质量。甚至会影响其他接口的质量。5.安装注意事项 1）给水管道埋地敷设时，应在当地的冰冻线以下，且覆土厚度大于等于500mm，穿越道路部位的埋深不得小于700mm。2）捻口所用油麻必须清洁，填塞后捻实，其深度应占整个环形间隙深度的1/3。3）水泥捻口应密实饱满，其接口水泥凹入承口边沿深度不得大于2mm。4）采用橡胶圈接口的埋地给水管道，在回填土前应用沥青胶泥、沥青麻丝等材料封闭胶圈接口。（1）对口
7、 用人力或机械的方式将插口与承口组合，对口时插口不应顶死承口，应留有23mm的伸缩间隙，同时保证承插口的环形间隙应均匀。（2）塞麻、打麻 把麻丝拧成麻股，用麻捻凿塞入接口内，麻股长度要超过管子周长的1/5,通常塞23圈，然后用手锤和捻凿将麻股分层打实。打麻深度一般为承口深度的1/3。如图（3）填灰打口 麻打实后，将配置完成的填料分层填入接口内，并分层用手锤和灰捻凿打实。填灰打口一般分为46层完成。（4）接口的养护 水泥接口填灰打口完成后应进行潮 湿性养护。水泥接口操作：工具为手锤和捻凿。1）机械下管法 利用汽车起重机、履带式起重机等起重机械将管道放入沟槽内。2）人工下管 根据管径的大小，现场的
8、施工条件，可采用压绳法、三角架等方法。下管时应精心操作，搬运中应慢起轻落，注意不要碰伤管子防腐层和保护好捻口处，必要时可在局部使用麻布保护。管子下到沟底后，为 方便进行接口工作，应先挖好工作坑。下管：方法的选择与管径大小、管材下管：方法的选择与管径大小、管材 和接口强度、管道长度和重量、管沟施和接口强度、管道长度和重量、管沟施工现场环境及吊装机械等因素密切相关工现场环境及吊装机械等因素密切相关。散管散管堆土堆土管沟承插铸铁管3堆土承插铸铁管管沟人工下管方法人工下管方法滑车a)b)图3-5承插接口的构造承插接口的构造图3-1044橡胶圈麻石棉水泥石棉水泥00橡胶圈麻自应力水泥砂浆青铅图3-22/
9、31/3油麻承插对口间隙图3-8探尺插口对口间隙承口捻口操作捻口操作基本方法基本方法c)a)图 3-11d)b)a贴里口打 b贴外口打 c挑打（挑里）d挑打（挑外）圈 次第一圈第二圈第三圈遍 次第一遍第二遍第一遍第二遍第三遍第一遍第二遍第三遍击 数21221221打 法挑打挑打挑打平打平打贴外口贴里口平打玻璃钢钢塑复合管钢筋混凝土下一页钢筒混凝土球墨铸铁管下一页PVC-U灰铸铁管管材类型管材特点连接形式工程应用发展趋势金 属 类管灰铸铁管1.耐腐蚀、安装简便、价格便宜2.力学强度低、抗震动和抗弯性能较差3.重量大、运输困难4.生产工艺有缺陷质量不稳定承插连接法兰连接工程应用有二百多年，广泛用于
10、小区供水将逐渐被淘汰球墨铸铁管1.比灰铸铁抗拉强度高、韧性好、耐冲击、耐震动2.耐腐蚀性比钢管好3.造价较高，只比钢管略低4.重量较重，运输费用高承插连接（橡胶圈）法兰连接广泛用于市政、小区供水管道推广使用将进入发展成熟期钢管（衬塑、衬水泥）1.质较轻、强度高、韧性好，可以承受较高内压，制造使用灵活，能适应复杂或恶劣的地质情况2.易腐蚀，工程中需作好防腐3.整体造价较高法兰连接焊接连接穿越铁路、高等级道路、抗震的场合逐渐被衬塑、衬水泥复合钢管替代非 金 属 类管钢筋混凝土管（PCP）1.节约金属，正常情况下无需内外防腐2.价格便宜3.不耐浸泡4.管材笨重，运输困难，管件不配套5.由于定长短，接
