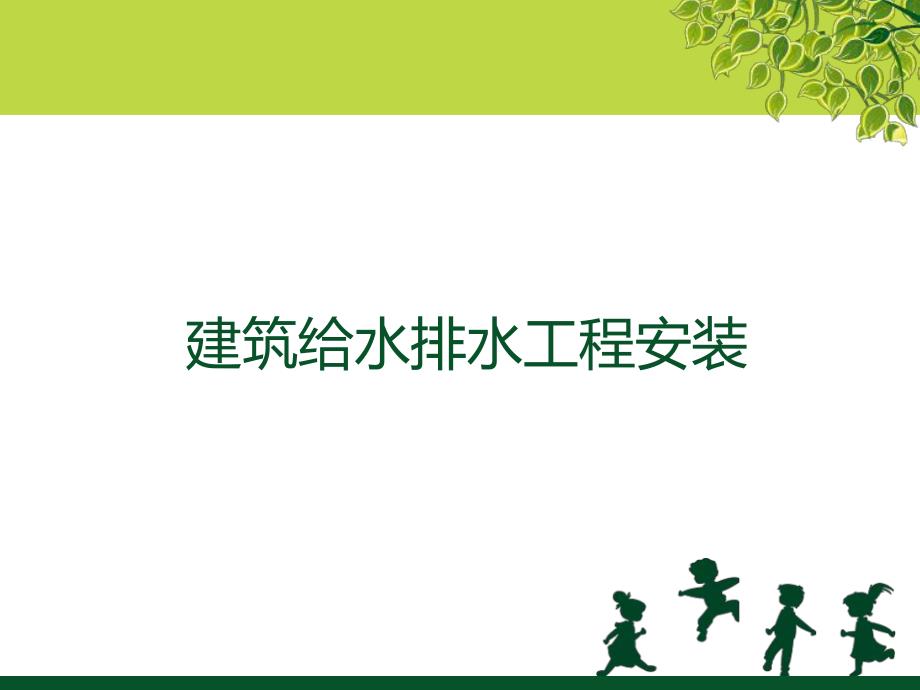

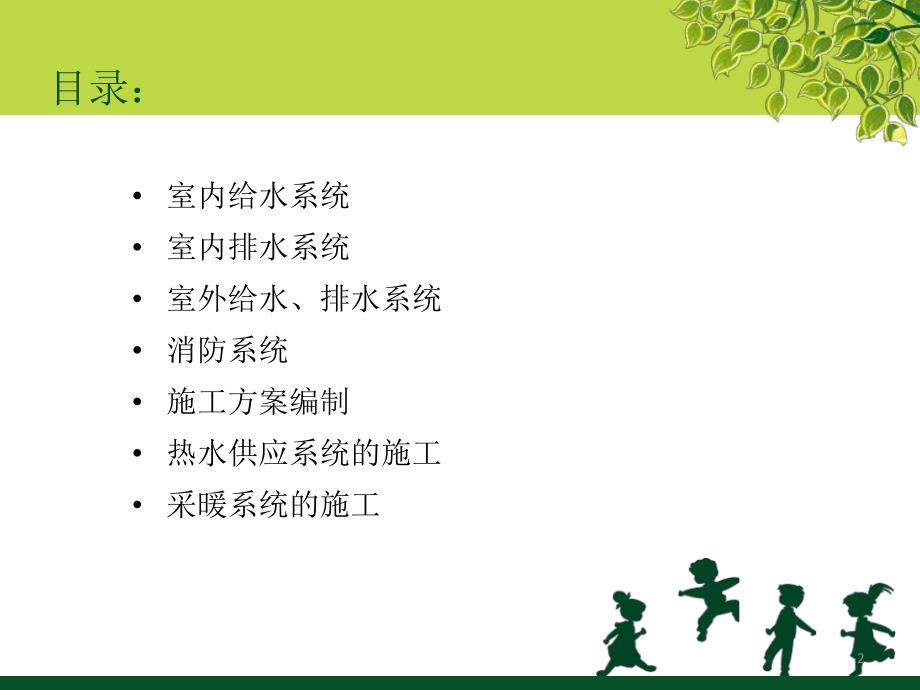

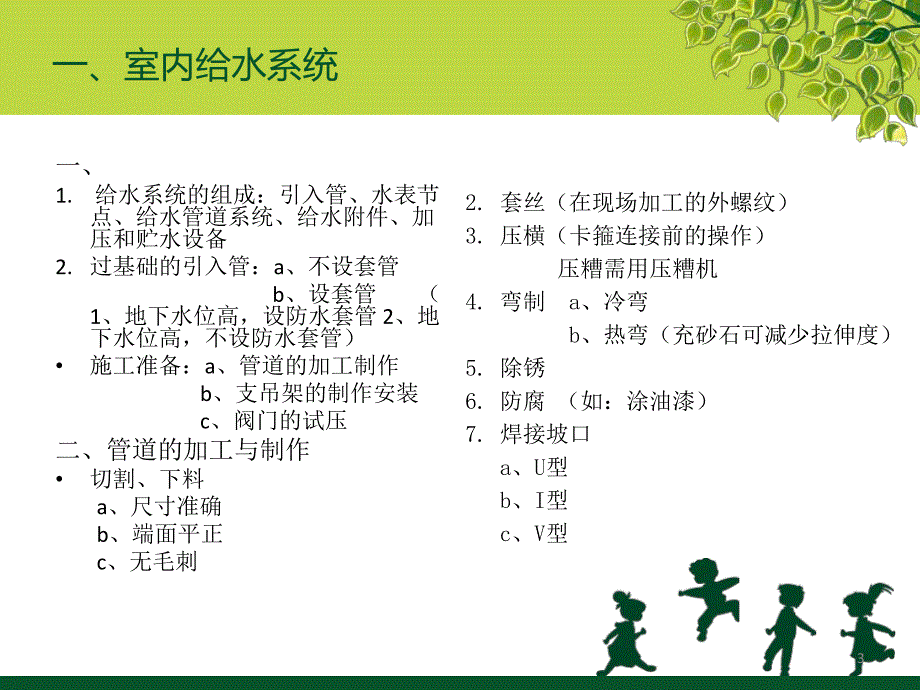

1、 建筑给水排水工程安装2目录：室内给水系统 室内排水系统 室外给水、排水系统 消防系统 施工方案编制 热水供应系统的施工 采暖系统的施工3一、室内给水系统一、1.给水系统的组成：引入管、水表节点、给水管道系统、给水附件、加压和贮水设备2.过基础的引入管：a、不设套管 b、设套管 （1、地下水位高，设防水套管 2、地下水位高，不设防水套管）施工准备：a、管道的加工制作 b、支吊架的制作安装 c、阀门的试压二、管道的加工与制作切割、下料 a、尺寸准确 b、端面平正 c、无毛刺 2.套丝（在现场加工的外螺纹）3.压横（卡箍连接前的操作）压糟需用压糟机 4.弯制 a、冷弯 b、热弯（充砂石可减少拉伸度
2、）5.除锈 6.防腐（如：涂油漆）7.焊接坡口 a、U型 b、I型 c、V型4管道的加工与制作5焊接的类型I 型坡口焊接型坡口焊接U型坡口焊接型坡口焊接V型坡口焊接型坡口焊接6管道的连接方式1.焊接：电焊和气焊 a、电焊：手工电弧焊、埋弧焊、气体保护焊（利用氩气、氦气、CO2）b、气焊：氧-乙炔、氧-丙烷 2.电焊优于气焊，还广泛使用的原因：a、电弧燃烧温度比气体高 b、电焊成本比气焊低3.螺纹连接：现场加工管道外螺纹，与管件、设备、附件相连接。4.法兰连接：安装在经常拆卸的地方（1副=2片）5.承插连接6.卡箍连接7.热熔连接：对象为PE、PPR管8.新型连接7法兰片8支吊架制作安装活动支架
3、：可以产生纵向位移。固定支架：限制管道的纵向、横向的位移。（同时须与伸缩节配合使用，且位置不能变动）支吊架的类型：门型、L型、三角型、一字型（不推荐使用）验收规范：1、合格数量 （10%=1个）2、试压 a、强度试验 P=1.5PN b、严密性试验P=1.15PN 3、试后装置 4、监理检查9准备工组之后一安装工艺流程：1.放线：定位、连接走向（规范：明装管道离墙距离2030mm）2.支吊架的安装上管连接（连接方式按照施工要求）1.试压：检查借口的紧闭性，有强度试验和严密性试验冲洗（给水管道，在末端设置一个压力表，用于检测其冲水速度。）消毒：加液氯，浸泡24小时防腐：用金属管道保温：用塑料包裹
4、二、验收质量标准：主控项目达到100%才满足要求一般项目大于80%才满足要求三、如何试压？水源 排水 排气装置 加压装置 确定试验压力Ps a、符合设计要求 b、设计未明确时,试验压力为工作压力的1.5倍且不得小于0.6MPa试压的方法与过程 a、充水排气 b、开压至Ps检验 c、降至工作压力或1.15倍的工作压力，检查各处连接，不得渗漏。10二、室内排水系统一安装工艺流程1.与土建配合，预留孔洞（主题结构，二次结构施工的配合）2.定位，放线（室内沟槽开挖）3.管道的连接，固定灌水试验通球试验隐蔽回填（之前必须做灌水试验）二、施工的重点管道的坡度 灌水试验支吊架的安装 三、安装要求支吊架固定方
5、法管道的安装位置（平面、标高符合设计要求，并遵循管道的避让原则）地漏（要预留孔洞，并平整、牢固）管道施工顺序：立管（从下向上）各层横支管 器具支管（配合卫生器具）横干管排除管11室内卫生器具四、卫生器具的安装 1、配合土建预留孔洞 2、大便器 a、坐式（安装方便）b、蹲式 公共建筑（在地面砌1-3梯台阶）住房无台阶，但要比卧室平面低一些 3、其他卫生器具12三、室外给水、排水系统施工室外给排水的范围：小区、庭院、单位围墙内的给排水管道碰头点：与市政管网的接头点一室外给水系统的组成 1、管道：总引入管（水表、阀门、压力表、倒流止回阀）干管、支管、入户管 2、阀门（井）二、室外给水管网形式 1、枝
6、状管网（特点：造价低，单向供水）2、环状管网（特点：供水可靠性高，双向供水）三、室外给水管道敷设方式及要求 1、埋地（根据地坪的高度）2、覆土厚度（道路上，有人通行0.7m；绿地、草坪、花园、冰冻线以下0.4m）四、室外给水施工工艺流程 1、放线，定位（中心线、沟槽边线）2、开挖沟槽：人工、机械 3、沟底处理：根据工程土地土质实质情况垫细砂，若土质较硬，就不需要其他；若土质较松，还需要铺细砂；若石块太多，还需处理。13室外排水系统 4、下管，就位：人工用压绳下管，机械用吊装下管。5、管道连接：热熔、法兰、焊接 6、管道试压 7、冲洗、消毒 8、回填室外排水管道施工室外排水管道施工室外排水施工工
7、艺流程 1、定位，放线 2、开挖沟槽（注意放坡度）3、沟基处理：垫细砂、砼、基础（市政）4、筑井：有分支处；有转弯（a、变径 b、变坡度）5、下管连接14四、消防系统水灭火系统：消火栓灭火系统、自动喷淋灭火系统消防系统的组成一消火栓系统：管道（水平干管、立管）、消火栓箱、水泵、水箱、气压罐、水泵接合器 1、水箱的组成：消火栓、水枪、水袋、按钮、卷盘、灭火器 2、管道安装：干管立管横支管引入管 3、管道类型：热镀锌钢管（蓝色）、卡箍连接方式消防软管卷盘消防软管卷盘立柜式消防栓箱立柜式消防栓箱 15消火栓灭火系统二、消火栓系统施工工艺流程 1、施工准备：资源（人、料、机）、技术（识图、方案、技术交
8、底）2、管道的安装：管道的加工制作、支吊架加工制作、放线定位、支吊架安装、管道上管连接、管道试压 3、主立管开孔并连接（焊接、机械三通）4、消火栓箱体安装（明装、暗装、半明装）a、与土建配合 b、标高的确定 c、基础（墙体）5、消火栓安装：a、试射（消检）b、消火栓材质、制造（铜）三、消火栓管道试压 1、大系统采用分区试压 2、试压方法（参考给水管道试压规范）消防机械三通消防机械三通16自动喷淋灭火系统的施工一自动喷淋系统的组成：喷头（闭式：玻璃、热熔）、管道（立管、干管、支管、喷头支管）、水流指示器、信号蝶阀、湿式报警阀（组）、试压装置（压力表、阀门）二、湿式报警阀组装：1、当管道试压、冲洗
9、完成后，进行组装，并与管网连接 2、组装，依据说明书，标准图集，工艺要求进行。三、管道的安装：安装顺序 1、水平主管支管（用三通预留喷头安装）地下室和 有吊顶时只做到预留三通 2、立管消防管道吊顶安装消防管道吊顶安装地下室消防安装地下室消防安装17自动喷淋灭火系统的施工四、消防管道试压 1、准备工作：堵三通 2、试验压力Ps：a、按设计要求，Ps=1.5Pt 且=0.6MPa;b、Pt1.5MPa,Ps=Pt+0.4MPa.3、检验过程：压力升到Ps，稳定压力30min，压力降=5只，试验压力：3.0MPa，试验时间=3min 2)、当有=2只不合格，不得使用该批喷头；当仅有1只时，应再抽查
10、2%，但不得=10只；重新试验，若仍有不合格者，该批产品不得使用.3)、专用工具 DN1.2m，安在其腹部下。下垂式喷头下垂式喷头湿式报警阀组湿式报警阀组19施工方案的编制施工方案包括：施工阶段划分、施工流向和施工顺序、施工方法和施工机械选择、安全施工设计、环境内容及方法 施工组织设计：是施工企业指导一个拟建工程进行组织实施的基本的技术经济文件。施工方案：是对单位工程或分部（分项）工程中某一施工工艺和施工方法的分析。两者之间的区别：1、编制目的不同 2、编制内容不同 3、侧重点不同 4、出发点不同 说明：施工方案大多的分项工程为编制对象施工方案的主要内容：1.工程概况：a、简介 b、主要分项设
11、计方案及施工要求2.编制依据：a、设计文件（施工图）b、施工验收规范 c、施工组织设计3.施工工艺及技术要求、质量标准：1、工艺流程（框图、箭头）2、工序主要工作内容及质量要求1.人员、材料、机具的准备2.施工面的展开及进度计划3.安全措施和注意事项20热水供应系统的施工一热水供应系统的分类：局部热水供应系统 直接加热 集中热水供应系统 第一循环系统 间接加热 第二循环系统 附件（膨胀水箱、压力表、温度表）二、热水供应系统的管材 1、复合管 基本塑料 增强体钢材 2、敷设方式 明装沿墙、柱壁 暗装 敷设方式的基本要求：套管设置（高出地面50100mm）安装方式与给排水相似。3、阀门的设置：a、
12、进水管处要设计逆止阀 b、止回阀21热水供应系统的施工三、加热设备和温度调节器 1、容积式水加热器 2、快速式水加热器 3、半即热式水加器 4、自动温度调节器四、热水官网安装 1、水表：热水表 2、热水立管与横管连接处，应考虑加设管道补偿装置或伸缩节。补偿方式 自然补偿 管道L,Z型 人工补偿：方形补偿器、波纹补偿器、套筒补偿器 3、试压：a、设计有要求，按设计试验压力来试压；b、设计未注明时，热水供应系统水压试验压力应为系统顶点的工作压 力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。22热水管网检验方法：铜管或复合管道系统试验压力下10min内压力降不大于0.02MPa，然后
13、降至工作压力检查，压力应不降，且不渗不漏；塑料管道系统在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力1.15倍状态下稳压2h，压力降不得超过0.03MPa，连接处不渗不漏为合格。4、冲洗 5、脱脂 6、酸洗 7、中和 8、钝化冲洗后加硝酸钠进行钝化 9、预膜 10、保温23补偿器L型自然补偿器型自然补偿器方形补偿器方形补偿器套管补偿器套管补偿器波纹补偿器波纹补偿器Z型补偿器型补偿器24采暖系统施工一、安装工艺流程 施工准备 管道支架预制、加工 干管、立管安装 支管安装 试压 冲洗 保温 调试（热水供应、空调水、电气、给排水）立管是由下向上安装二、技术安装 1、接口：不能放于
