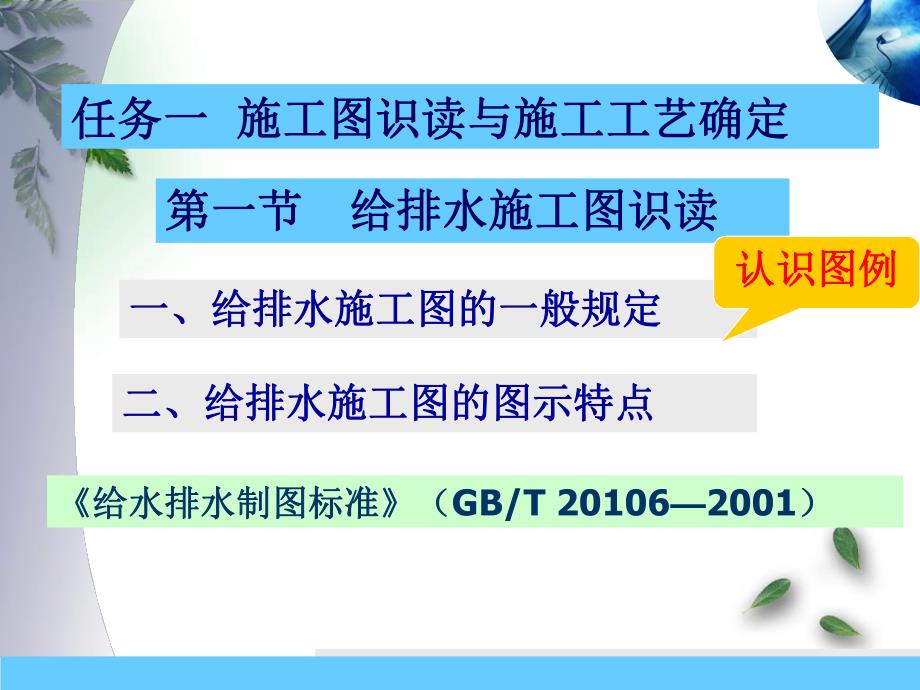

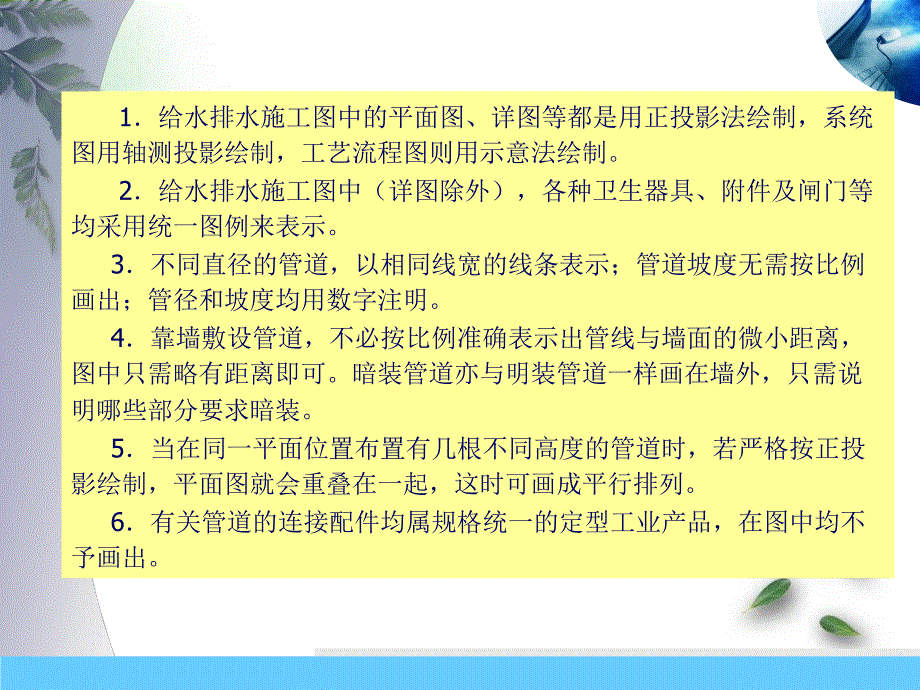

1、任务一任务一 施工图识读与施工工艺确定施工图识读与施工工艺确定第一节给排水施工图识读第一节给排水施工图识读一、给排水施工图的一般规定一、给排水施工图的一般规定认识图例认识图例二、给排水施工图的图示特点二、给排水施工图的图示特点给水排水制图标准给水排水制图标准（GB/T 201062001）1给水排水施工图中的平面图、详图等都是用正投影法绘制，系统图用轴测投影绘制，工艺流程图则用示意法绘制。2给水排水施工图中（详图除外），各种卫生器具、附件及闸门等均采用统一图例来表示。3不同直径的管道，以相同线宽的线条表示；管道坡度无需按比例画出；管径和坡度均用数字注明。4靠墙敷设管道，不必按比例准确表示出管线

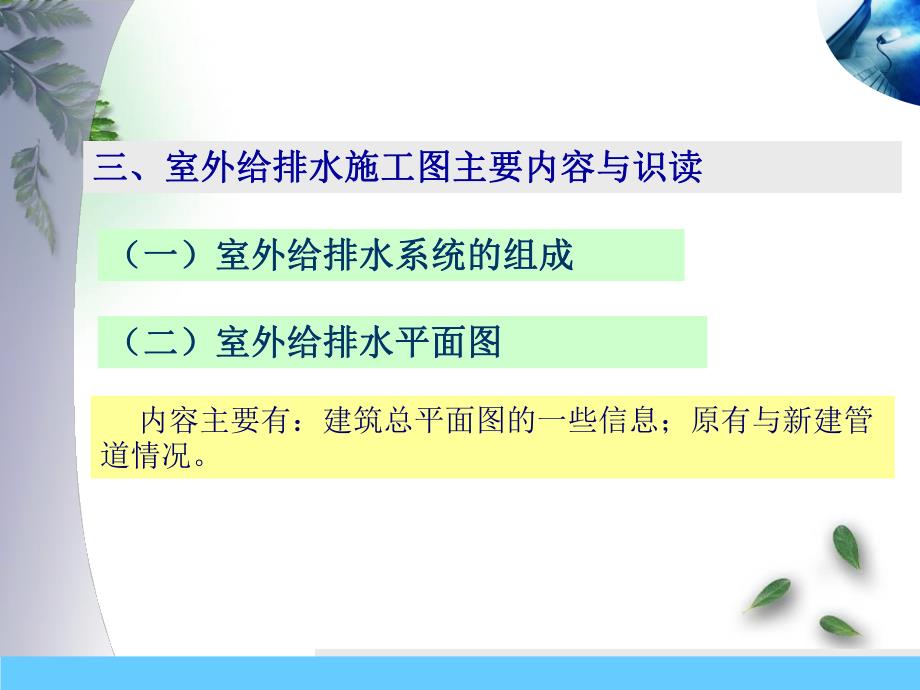

2、与墙面的微小距离，图中只需略有距离即可。暗装管道亦与明装管道一样画在墙外，只需说明哪些部分要求暗装。5当在同一平面位置布置有几根不同高度的管道时，若严格按正投影绘制，平面图就会重叠在一起，这时可画成平行排列。6有关管道的连接配件均属规格统一的定型工业产品，在图中均不予画出。三、室外给排水施工图主要内容与识读三、室外给排水施工图主要内容与识读（一）室外给排水系统的组成（一）室外给排水系统的组成（二）室外给排水平面图（二）室外给排水平面图 内容主要有：建筑总平面图的一些信息；原有与新建管道情况。（二）室外给排水平面图（二）室外给排水平面图（1）了解设计说明，熟悉有关图例。）了解设计说明，熟悉有关图
3、例。（2）区分给排水及其他用途的管道，区分原有和新建）区分给排水及其他用途的管道，区分原有和新建管道，分清同种管道的不同系统。管道，分清同种管道的不同系统。（3）分系统按给排水的流程了解新建阀门井、水表井、）分系统按给排水的流程了解新建阀门井、水表井、消火栓、检查井、雨水口和化粪便池，以及管道的规格、消火栓、检查井、雨水口和化粪便池，以及管道的规格、数量、位置、坡度、标高、连接情况等。数量、位置、坡度、标高、连接情况等。（4）必要时需与室内平面图，尤其是底层平面图及其）必要时需与室内平面图，尤其是底层平面图及其他室外有关图纸对照识读。他室外有关图纸对照识读。识读步骤识读步骤（三）室外给排水管道
4、纵断面图（三）室外给排水管道纵断面图（四）室外给排水详图（四）室外给排水详图管道纵向标高与坡度，管道纵向标高与坡度，获取土方计算数据获取土方计算数据其它图纸中无法详其它图纸中无法详细描述的信息细描述的信息四、室内给排水施工图主要内容与识读四、室内给排水施工图主要内容与识读 给排水系统图：表明室内给排水管网和用水设备的给排水系统图：表明室内给排水管网和用水设备的空间关系及管网、设备与房屋的相对位置、尺寸等情况的空间关系及管网、设备与房屋的相对位置、尺寸等情况的图样，一般采用轴测图绘制。主要表明管道的立体走向。图样，一般采用轴测图绘制。主要表明管道的立体走向。给排水平面图：表明给排水管道、管材、卫
5、生器具、给排水平面图：表明给排水管道、管材、卫生器具、管道附件等的平面布置、管径以及安装坡度等要求的图样。管道附件等的平面布置、管径以及安装坡度等要求的图样。节点详图：表明配件的具体安装方法。节点详图：表明配件的具体安装方法。说明等说明等 给水平面图主要反映的内容：给水平面图主要反映的内容：表明用水房间在建筑中的平面位置；表明室外水源接口位置、底层引入管位置以及管道直径等；表明给水管道的主要位置、编号、管径。支管的平面走向、管件及有关平面尺寸等。表明用水器材和设备的位置、型号及安装方式等。1.室内给排水管道的图示方法与标注n欲省略的管道在适当位置用欲省略的管道在适当位置用“S”断开，以示省略。
6、断开，以示省略。n用用DN表示管径（公称直径），以表示管径（公称直径），以“mm”为单位，且一般为单位，且一般不予注写。不予注写。n有关管道连接件及配件（如短接、活接头、堵头等）在图有关管道连接件及配件（如短接、活接头、堵头等）在图中均不标注，弯头、三通等仅表示相应管子的直径。中均不标注，弯头、三通等仅表示相应管子的直径。五、室内给排水施工图的识读五、室内给排水施工图的识读大致的步骤是设计说明书大致的步骤是设计说明书 平面图平面图 系统图系统图 详图详图 首先应看说明，详细了解说明内容，特别是给排水系统划分情况；供、排水区域的划分情况；供、排水设备的配置；以系统为线索，按管道类别，如给水、热水
7、、消防、排水等分类阅读，将平面图和系统图对应着看，弄清管道连接处位置，各管段的管径，标高，坡向、坡度、管路上地面清扫口、横管掏堵、检查口、地漏、存水型、风帽及各种卫生器具、设备等位置和型式及相关定位尺寸。n室内给排水施工图的识图方法室内给排水施工图的识图方法n应按照从水的引入到污水的排出这条主线进行。应按照从水的引入到污水的排出这条主线进行。n识图时，先从目录入手，了解设计说明，根据给排水系识图时，先从目录入手，了解设计说明，根据给排水系统的编号，依照统的编号，依照顺序认真细读。然后将平面图和系统图结合起来，相互对照识图顺序认真细读。然后将平面图和系统图结合起来，相互对照识图室外管网进户管水表
8、干管支管用水设备）卫生洁具洁具排水管（常设有存水弯）排水横管排水立管排出管检查井立管横管（一）设计说明的阅读（一）设计说明的阅读 说明中交待的有关事项，往往对整套给排水工说明中交待的有关事项，往往对整套给排水工程图的识读和施工都有着重要影响，因此，弄通程图的识读和施工都有着重要影响，因此，弄通说明是进行识读整套给排水工程图的第一步，必说明是进行识读整套给排水工程图的第一步，必须认真对待。须认真对待。文字文字图形图形 对说明提及的相关问题，如引用的标准图集、对说明提及的相关问题，如引用的标准图集、有关施工验收规范、操作规程、要求等内容，也要有关施工验收规范、操作规程、要求等内容，也要收集查阅、熟
9、悉掌握。收集查阅、熟悉掌握。（二）平面图识图的主要内容和注意事项（二）平面图识图的主要内容和注意事项 查明卫生器具、用水设备（开水炉、水加热器等）查明卫生器具、用水设备（开水炉、水加热器等）和升压设备（水泵、水箱等）的类型、数量、安装位和升压设备（水泵、水箱等）的类型、数量、安装位置、定位尺寸。卫生器具和设备通常是用图例画出来置、定位尺寸。卫生器具和设备通常是用图例画出来的，它只能说明器具和设备的类型，而不能具体表示的，它只能说明器具和设备的类型，而不能具体表示各部分的尺寸及构造，因此在识图时必须结合有关详各部分的尺寸及构造，因此在识图时必须结合有关详图或技术资料，搞清楚这些器具和设备的构造、
10、接管图或技术资料，搞清楚这些器具和设备的构造、接管方式和尺寸。方式和尺寸。弄清给水引入管和污水排出管的平面位置、走向、弄清给水引入管和污水排出管的平面位置、走向、定位尺寸，与室外给排水管网的连接形式、管径及坡定位尺寸，与室外给排水管网的连接形式、管径及坡度等。度等。给水引入管上一般都装有阀门，阀门若设在室外阀给水引入管上一般都装有阀门，阀门若设在室外阀门井内，在平面图上就能完整地表示出来。这时，可查门井内，在平面图上就能完整地表示出来。这时，可查明阀门的型号及距建筑物的距离。明阀门的型号及距建筑物的距离。污水排出管与室外排水总管的连接，是通过检查井污水排出管与室外排水总管的连接，是通过检查井来
11、实现的，要了解排出管的长度，即外墙至检查井的距来实现的，要了解排出管的长度，即外墙至检查井的距离。排出管在检查井内通常采用管顶平接。离。排出管在检查井内通常采用管顶平接。查明给排水干管、立管、支管的平面位置与走向、查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。从平面图上可清楚地查明是明装管径尺寸及立管编号。从平面图上可清楚地查明是明装还是暗装，以确定施工方法。还是暗装，以确定施工方法。消防给水管道要查明消火栓的布置、口径大小及消消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置，消火栓一般装在消防箱内。消防箱防箱的形式与位置，消火栓一般装在消防箱内。消防箱底距地面底
12、距地面1.10m，有明装、暗装和单门、双门之分，识，有明装、暗装和单门、双门之分，识图时也要注意搞清楚。图时也要注意搞清楚。在给水管道上设置水表时，必须查明水表的型号、在给水管道上设置水表时，必须查明水表的型号、安装位置，以及水表前后阀门的设挡情况。安装位置，以及水表前后阀门的设挡情况。对于室内排水管道，还要查明清通设备的布置情况，对于室内排水管道，还要查明清通设备的布置情况，清扫口和检查口的型号和位置。清扫口和检查口的型号和位置。对于雨水管道，要查明雨水斗的型号及布置情况，对于雨水管道，要查明雨水斗的型号及布置情况，并结合详图搞清雨水斗与天沟的连接方式。并结合详图搞清雨水斗与天沟的连接方式。
13、（三）系统图识图的主要内容和注意事项（三）系统图识图的主要内容和注意事项 查明给水管道系统的具体走向，干管的布置方式，查明给水管道系统的具体走向，干管的布置方式，管径尺寸及其变化情况，阀门的设置，引入管、干管及管径尺寸及其变化情况，阀门的设置，引入管、干管及各支管的标高。各支管的标高。识图时按引入管、干管、立管、支管及用水设备的识图时按引入管、干管、立管、支管及用水设备的顺序进行。顺序进行。查明排水管道的具体走向，管路分支情况，管径尺寸查明排水管道的具体走向，管路分支情况，管径尺寸与横管坡度，管道各部标高，存水弯形式，清通设备设置与横管坡度，管道各部标高，存水弯形式，清通设备设置情况，弯头及三
14、通的选用等。识图时一般按照卫生器具或情况，弯头及三通的选用等。识图时一般按照卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行。为保证水流畅通，根据管道敷设位置往往选的顺序进行。为保证水流畅通，根据管道敷设位置往往选用用45弯头和斜三通，在分支管的变径有时不用大小头而弯头和斜三通，在分支管的变径有时不用大小头而用主管变径三通。用主管变径三通。在识图时应随时根据有关规程和习惯做法将所需支架在识图时应随时根据有关规程和习惯做法将所需支架的数量及规格确定下来，在图上做出标记并做好统计。明的数量及规格确定下来，在图上做出标记并做好统
15、计。明装给水管道通常采用管卡、钩钉固定。装给水管道通常采用管卡、钩钉固定。系统图上对各楼层标高都有注明，识读时可据此分清系统图上对各楼层标高都有注明，识读时可据此分清管路是属于哪一层的。管路是属于哪一层的。（四）详图的识图（四）详图的识图 包括节点图、大样图、标准图，主要是管道节点、包括节点图、大样图、标准图，主要是管道节点、水表、消火栓、水加热器、开水炉、卫生器具、过水表、消火栓、水加热器、开水炉、卫生器具、过墙套管、排水设备、管道支架等的安装图。墙套管、排水设备、管道支架等的安装图。读图引导问题读图引导问题 1、读懂建筑平面图、读懂建筑平面图该建筑性质为该建筑性质为（住宅（住宅/公建）公建
16、），楼层为，楼层为（）（）层，其中地下为层，其中地下为（）（）层，地上为层，地上为（）（）层。层。若为住宅，该住宅为几单元？每单元有几户？每户何套型？若为住宅，该住宅为几单元？每单元有几户？每户何套型？2、读懂给水系统和平面图、读懂给水系统和平面图1）该给水系统采用什么类型的给水方式？）该给水系统采用什么类型的给水方式？2）有几根进水管，管材为什么？管径为多少？标高为多少？）有几根进水管，管材为什么？管径为多少？标高为多少？3）每根进水管经过集中表箱后分成几组立管供水）每根进水管经过集中表箱后分成几组立管供水?4）每户有哪些用水点？）每户有哪些用水点？5）选择一条供水路径，详细描述其供水过程。）选择一条供水路径，详细描述其供水过程。六、识图实例六、识图实例可依据具体工程图纸进行可依据具体工程图纸进行底层给水排水平面图底层给水排水平面图引入管引入管 阀门阀门阀门阀门水表水表水龙头水龙头地漏地漏引入管引入管 阀门阀门阀门阀门水表水表水龙头水龙头FLFL排出管排出管 排出管排出管 排出管排出管 给水排水平面图给水排水平面图给水排水平面图给水排水平面图给水排水系统图给水排水系统图室内室内给水排
