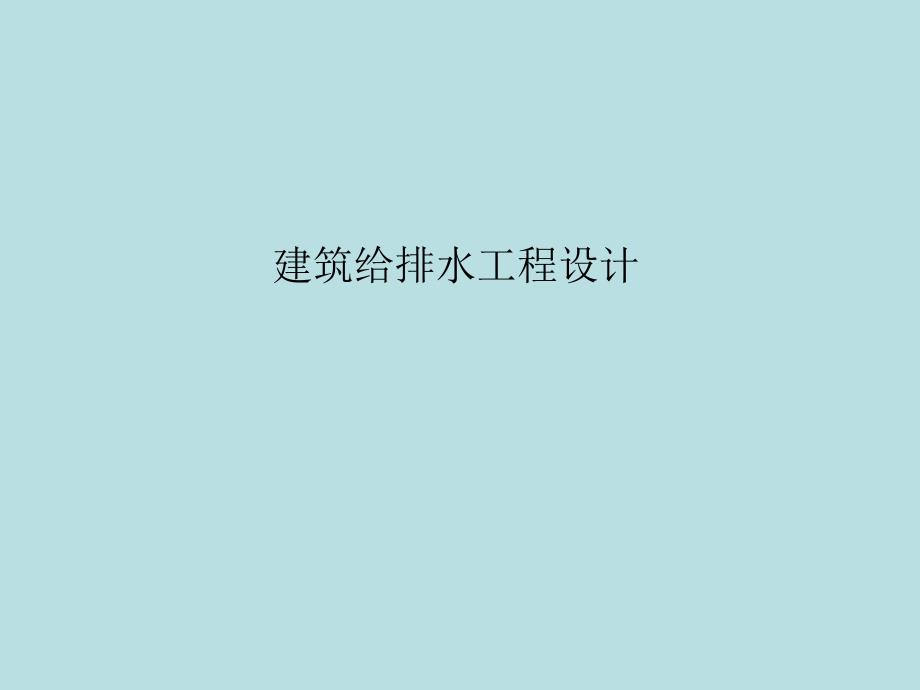

1、建筑给排水工程设计1、建筑概况该建筑属于一类建筑，由26#住宅楼及其地下室和裙房组成，最高层数为22层，建筑高度74.40米。本工程地下一层为设备房，一层、二层为沃尔玛用房，三层为运动城。四区裙房部分，为沃尔玛超市、运动城用房。层数为3层，建筑高度18.60米。设计任务简介2、城市给排水管道现状市政给水干管位于建筑建筑物南侧，管径DN400，常年可供水压0.3MPa。市政下水道位于建筑物南侧，管径DN600，覆土深度2.8米。室内粪便污水需经局部处理后方可排入城市下水道。3、设计内容建筑内部给水系统设计；建筑内部消防系统设计；建筑内部排水系统设计建筑内部雨水系统设计建筑内部给水系统设计由引入管
2、，贮水池，水泵，小区给水管，水表节点，室内给水管道，给水附件等组成。1、给水系统组成2、给水方案的确定根据资料市政给水常年资用水头为30米，为了保证供水安全，可考虑负一层，一层，二层，三层，四层由室外管网直接供水，五层到顶层，采用变频调速泵加压及减压阀联合供水。3、给水管道的布置见给水系统图和各层给水平面图4、给水管道水力计算四层及四层以下由市政管网直接供水H1：引入管起点至最不利配水点位置高度所需要的静水压H2：引入管起点至最不利配水点的给水管路即计算管路的沿程与局部损失之和H3：水流通过水表时的水头损失H4：最不利配水点所需的最低的工作压力经计算，室内所需的压力H=H1+H2+|H3+H4
3、=28.41m 30m(室外管网水压)能够提供四层以下水压，因此不再进行调整计算 由于楼层较高，较低楼层供水压力较大，所以五至十三层用一根立管供水，十三至顶层用另一根立管供水，两根立管采用减压阀连接，由水泵供水。4、水泵选型水泵扬程：H=H1+H2+H3H1-克服几何给水高度所需要的供水压力，kPa；H2-管路沿程水头损失和局部水头损失，kPa；H3-配水最不利点所需的流出水头，kPa；经计算，所需扬程H=85.18m,流量Q=2.55L/s据此选得水泵为50DL12-12*8型变频调速恒压泵，流量：2.50-3.50L/s，扬程：100.00-97.60m，功率：7.5Kw，主泵三台，没有副
4、泵,安装尺寸：LB=724.0305.5mm建筑内部消防系统设计1、设计内容消火栓系统 自动喷水灭火系统2、消火栓系统设计思路：该建筑由地下室、裙房、和高层住宅楼组成，一般来说，只在最底层把消火栓连接成环，但是在此建筑中，负一至三层有五根消防立管，而四至顶层只有两根立管，根据规范要求，每个消火栓要有两股水流同时到达，所以在第三层再设计一个环，环管采用悬梁吊顶安装。减压阀水泵供水走向减压孔板假设着火点消火栓供水系统草图1、消防水箱供水2、消防水泵供水3、室外水泵供水3、自动喷水灭火系统系统设计思路：四层及四层以下利用市政管网水压由室外管网直接供水，四层至顶层由两组变频泵供水，一用一备。工作原理：
5、当发生火灾时，周围温度升高至68，使喷头玻璃球炸裂，喷头开始喷水，于是管道中的水产生流动，引起水流指示器中浆片随水流而动作，接通延时电路2030s之后，继电器触电吸合发出区域水流电信号，送至消防控制室。同时，电动警铃报警，向消防控制室传送电信号或启动消防水泵。自动喷水灭火系统草图4、消防泵的选用消火栓泵流量：Qx=21.6L/s 扬程：Hx=97.1 m水泵型号：100DL100-20*5型 两台，一用一备设计参数为：Qb=16.67-27.78L/s Hb=120100m；N=45Kw。自动喷淋泵流量：Q=34.58L/s 扬程：H=106.40-100.00mm水泵型号：100DL100-20*5型 两台，一用一备设计参数为：Q=39.7-27.78L/s H=106.40-100.00m；N=75Kw。建筑内部排水系统设计1、排水方式 高层建筑排水系统有合流制和分流制，本设计采用合流制，粪便污水和生活废水两种污水统一排水并设专用通气立管的方式。2、排水系统图 例3、注意事项排水管横管与横管连接时应采用TY型或Y型三通，不得采用正三通或正四通，立管与排出口应采用两个45带检查口弯头组合件建筑内部雨水系统设计设计思路：四至顶层的雨水通过雨水立管排至裙房屋面，四层以下的雨水通过雨水立管排至地面。排水系统草图返回负一层的排水横管安装在该层天花板上
