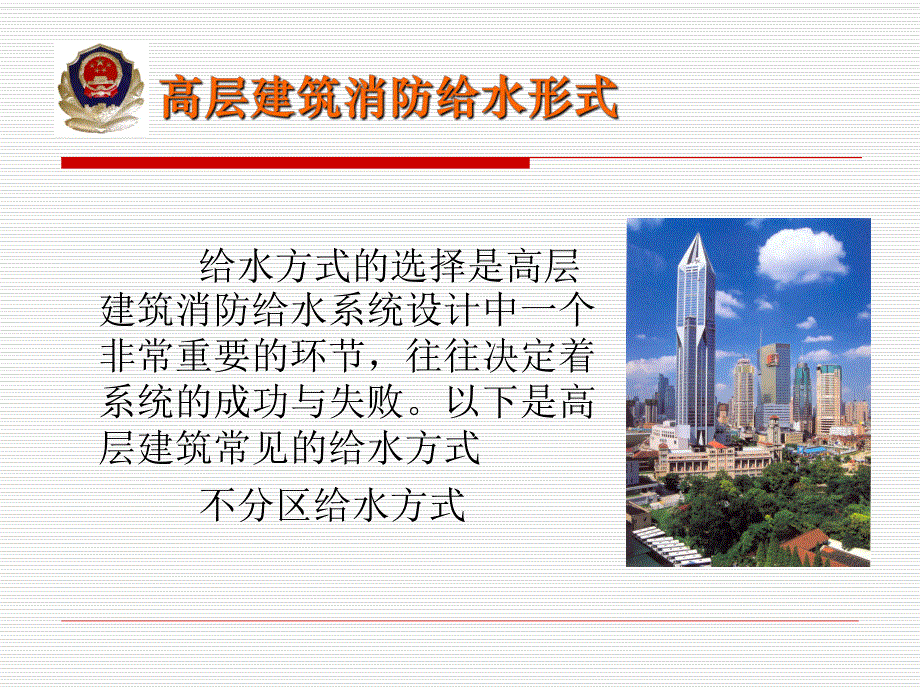

1、 一、高层建筑消防给水形式 二、分区供水原理 三、分区供水中需探讨的几个问题 四、高层建筑供水中的两个误区 五、高层建筑供水对装备的要求 给水方式的选择是高层建筑消防给水系统设计中一个非常重要的环节，往往决定着系统的成功与失败。以下是高层建筑常见的给水方式 不分区给水方式不分区给水方式不分区给水方式 此种方式一般用于建筑高度不超过50米的高层建筑。为什么会以50米为划分界线第二节分区供水原理部分将做详细介绍。其最大优点是系统简单、设备少，但对管材管件及用水设备等的耐压要求高。分区给水方式分区给水方式 此种方式一般用于建筑高度超过50米的高层建筑。分区给水系统有串联分区供水系统和并联分区供水系统
2、两种形式，其中并联供水系统按照水泵和管网又分为水泵并联分区供水系统和管网并联分区供水系统，左图为水泵并联形式，即高区和低区分别设置水泵。因多了消防水泵和竖管，故造价较高，占地面积大，现少用。但旧的高层建筑中还采用，如花园酒店。其优点是各区水泵单独运行，系统可靠性较好。分区给水方式分区给水方式 但水泵并联另一种变通形式较为普遍使用，即采用双级双出口消防水泵，高区发生火灾时，即水泵高区出水口出水供水，低区发生火灾时，水泵低区出水口出水供水。此种方式节省一套消防水泵，同时还能节省水泵房占地面积。两套水泵合为一套双出口型消防水泵分区给水方式分区给水方式两个出水口可同时出水，也可单独出水。双出口水泵起到
3、一泵当二泵的作用，当两个出口同时出水时，会很好地解决不同给水分区的分界处的搂层发生火灾时的消防给水问题，既减少变配电的增容量，达到降低工程设备费用的目的。所以，双出口水泵供水是高层建筑消防给水中一种有发展前途的供水设备。分区给水方式分区给水方式 左图为管网并联形式，即供水坚管直接到高区，只设置一台消防水泵，水泵扬程以高区校核，在高区以下区采用经过减压阀后再接入管网。此种给水方式系统简单，水泵机组少，占地面积小，节约造价，建设单位比较容易接受，也比较利于设计和施工。由于减压阀具有上述的优势，因而在消防给水系统中得到广泛的应用。分区给水方式分区给水方式尤其是高低两区交界的两层失火时，只需要启动一台
4、水泵。不足之处是由于只设置一套消防水泵，可靠性降低。另一个问题是，对通过减压阀的水流的水质要求较高。生活给水系统由于采用给水塑料管，水质较好，对减压阀减压给水很有利。消防给水管道一般采用镀锌钢管，往往因长时间不运行而受到锈蚀，产生铁锈等。一旦使用容易堵塞减压阀前的过滤器或减压阀，对灭火产生严重影响。分区给水方式分区给水方式中区水箱消防水池消防泵组消防竖管中区消火栓系统低区消火栓系统减压阀水泵接合器组低区水箱分区给水方式分区给水方式 左图为串联分区供水形式，即供水坚管到中间水箱，再通过水泵抽取中间水箱水至高区，各区水泵分别串联加压，水泵工作压力小，运行安全可靠。该系统的缺点是占用上层使用面积，易
5、产生噪声和二次污染，投资大，设备分散，维护管理不便，同时。由于上面分区供水受下面分区给水的影响，安全性较差。但在一些超高层建筑中，尤其是高区不在消防车供水范围内的超高层建筑，使用较多，如威斯汀酒店。分区给水方式分区给水方式 由于下一个分区高位水箱（中间水箱）是最高分区的水源，其供水有两种方法：在火灾延续时间内最高分区的消防水量全部存贮于下一个分区的高位水箱内，安全性好。但增加了水箱的容积，同时增加了结构的荷重，此法在实际应用中有一定困难。分区给水方式分区给水方式 在地下层设置水泵作为转输泵，从贮水池内抽水向上转输流量。发生火灾时，先开转输泵，再开最高分区的消防水泵，对水泵的控制要求较高。虽然安
6、全性要差一些，但减少了结构的荷重，系统简单。转输水泵的压水管可以接至最高区水泵的吸水管上，转输流量进入中间水箱在火灾初期消防流量未达到全流量时，可能会出现从水箱中溢流一部分水量，一般情况下不采用。但是当中间水箱设置的高度能够以重力流保证本分区的消防水压时，转输流量可进入中间水箱。高位水箱的重力流给水安全性更好，系统更简单。分区给水方式分区给水方式 串联分区供水还有另外一种形式，即高区水泵直接从低区供水坚管或供水管网中抽水至高区，当高区发生火灾时，同时启动高区消防水泵和低区消防水泵，此时高区消防水泵作为转输泵使用，但此种方式要求两个水泵同步，控制比较复杂，可靠性降低。在一些超高层建筑中如中华广场
7、就使用此种方式。分区给水方式分区给水方式 有文献总结高层建筑消防给水方式如下：高层建筑消防给水系统的给水方式主要由建筑高度确定。当建筑高度小于70m 时，采用不分区的给水方式。当建筑高度大于70m 时，应采用分区给水方式；其中当建筑高度为70130m 时，可采用减压阀给水方式或并联给水方式；当建筑高度为130250m 时，下面两个分区可采用减压阀给水方式或并联给水方式，上面各分区应采用串联给水方式及与其它给水方式相结合；当建筑高度大于250m时，还应采取特殊的措施。分区给水方式分区给水方式 同样的，分区供水也适用于喷淋系统。但其分区高度通常以100米为界。不分区方式串联分区方式并联分区方式1
8、1、消火栓给水系统、消火栓给水系统 高层民用建筑设计防火规范第7.4.6.5条规定：“消火栓栓口的静水压力不应大于1.00MPa，当大于1.00MPa时，应采取分区给水系统。消火栓栓口的出水压力大于0.50MPa时，应采取减压措施。注：0.1MPa=10米水柱=1个大气压=1kg/cm21 1、消火栓给水系统、消火栓给水系统 同时，第7.4.7.2条规定：”高位消防水箱的设置高度应保证最不利点消火栓静水压力。当建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa；当建筑高度超过100m时，高层建筑最不利点消火栓静水压力不应低于0.15MPa。当高位消防水箱不能满足上述
9、静压要求时，应设增压设施。”1 1、消火栓给水系统、消火栓给水系统 假设某栋99米高建筑的建筑，各层消火栓离地面均为1.1米，最高层消火栓静水压力正好为0.07MPa，如不分区则首层消火栓至少为0.07+0.991.06MPa，按照7.4.6.5条规定则必须采用分区供水。类似的，如高101米的超高层建筑，最高层消火栓静水压力正好为0.07MPa，如不分区则首层消火栓至少为0.15+1.011.16MPa，），1 1、消火栓给水系统、消火栓给水系统 再看，高度为50米的建筑，按照上述方法计算显然是不需要考虑分区供水的，但为什么在第一节中讲到超过50米就考虑分区供水呢。仅考虑第7.4.6.5条同时
10、规定了：“消火栓栓口的出水压力大于0.50MPa时，应采取减压措施。”也就是说，当一个分区内最高点消火栓与最低点消火栓超过50米、最高点消火栓出口压力达到充实水柱的要求时，则最低点消火栓出口压力必然会超0.5MPa，因此需要做采取减压措施，会增加工程成本，因此一般情况下超过50米的高层建筑均会分区供水。（有文献认为可以放宽到70米）因此可以得出如下结论：对于不分区供水方式,其供水的建筑高度仍宜控制在50 m 左右,对于接近100 m的高建筑采用不分区供水,会造成建筑底部多层必须采用具有减压稳压功能的消火栓,且管网压力大,资源浪费严重,投资成本高,对于采用分区供水的高层建筑宜采用减压阀分区供水,
