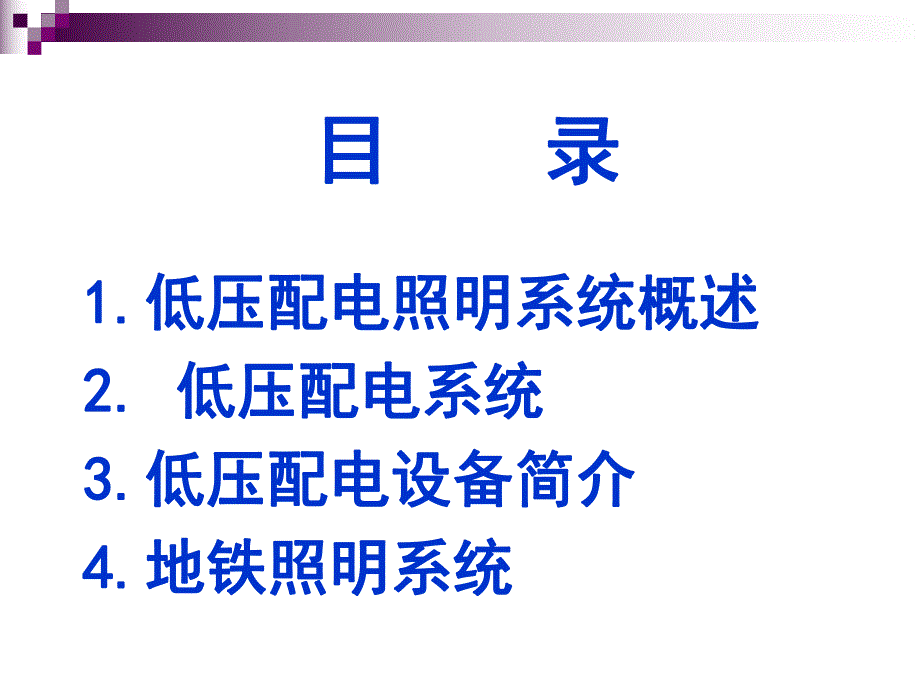

1、目目 录录1.1.低压配电照明系统概述低压配电照明系统概述2.2.低压配电系统低压配电系统3.3.低压配电设备简介低压配电设备简介4.4.地铁照明系统地铁照明系统n牵引用电：列车运行n其它设备用电：照明、空调、通风、给排水、通信、信号、防灾报警、电梯、自动扶梯地铁车站哪些地方需要用电？地铁车站哪些地方需要用电？供电设备-架空接触网电气化铁道中，沿钢轨上空“之”字形架设的，供受电弓取流的高压输电线。接触网是路铁电气化工程的主构架，是沿铁路线上空架设的向电力机车供电的特殊形式的输电线路 供电设备-受电弓电力牵引机车从接触网取得电能的电气设备，安装在机车或动车车顶上 供电设备-接触轨将电能传输到地铁
2、和城市轨道交通系统电力牵引车辆上的装置 供电设备-受电靴用以从接触轨取得电流的器件 1.1 1.1 低压配电照明系统概述低压配电照明系统概述n一、地铁供电系统概述一、地铁供电系统概述n二、低压配电与照明系统作用二、低压配电与照明系统作用Page 15一、地铁供电系统概述一、地铁供电系统概述提供地铁运营的动力能源-电能地铁供电电源一般取自城市电网通过输送或变换，以适当电压等级供给设备根据用电性质不同，地铁供电系统分为两部分n由牵引变电所为主组成的牵引供电系统n以降压变电所为主组成的动力照明供电系统 Page 17供电系统结构图供电系统结构图Page 18二二、低压配电与照明系统的作用低压配电与照
3、明系统的作用将低压电力安全、可靠、合理地配置给各个用电负荷。l安全性安全性l可靠性可靠性l合理性合理性n一、低压配电的构成和分布一、低压配电的构成和分布n二、低压配电负荷的分类二、低压配电负荷的分类n三、低压配电设备的供电方式三、低压配电设备的供电方式n四、低压配电设备的控制四、低压配电设备的控制n五、低压配电设备的工作模式五、低压配电设备的工作模式一、低压配电系统的构成及分布一、低压配电系统的构成及分布1 1、低压配电系统的构成、低压配电系统的构成电源（来源介绍）输电线路负荷低压配电室开关柜低压电缆线路设备配电箱2 2、低压配电系统的分布、低压配电系统的分布n变电所低压室、低压配电室各一座，
4、分别布置在站台层两端，各负责半个车站及区间的负荷；n环控电控室两座布置在站厅层两端，各负责半个车站的环控负荷；n照明配电室四座分别在站台和站厅层两端；n蓄电池室两座，位于站台层两端；二、低压配电系统负荷的分类二、低压配电系统负荷的分类1、按用途分动力照明2、按供电重要程度分p一级负荷p二级负荷p三级负荷深圳地铁的动力负荷n通信、防灾报警、信号、FAS、自动票务、屏蔽门、风机、空调器、气体灭火、垂直电梯、污水泵、EMCS；n扶梯、检修插座；n冷冻机组、空调水泵、冷却塔、清扫插座；隧道动力负荷n维修插座（间隔100米、20KW）n维修配电箱（位于隧道口）n区间废水泵配电箱nEmcsn风机一级负荷n
5、应急照明、站厅和站台照明、出入口照明n通信、信号、FAS、EMCS、AFCn屏蔽门、垂直梯、排水泵、雨水泵、回排风机、排热风机、组合式空调箱、小系统排烟风机二级负荷n一般照明（房屋、板下、插座）n自动扶梯、污水泵、通风机n设备房维修、区间检修三级负荷n广告照明n装饰照明n冷水机组n冷冻泵、冷却泵、冷却塔风机n清扫机械n商铺负荷分布*AFC双电源通信机械室*车控室CKS(FAS、EMCS)*气瓶室（气体消防）*通信机械室*信号室*水泵房（废水泵、污水泵）*环控机房（环控设备）*区间（雨水泵、检修电力、风机动力）*自动扶梯下三角机房（出入口、站台）*垂直梯（无机房站厅）*屏蔽门室（站台）三、低压配
6、电系统设备的供电方式三、低压配电系统设备的供电方式从低压室I、II段母线(即两路引自变电器电源)各引一路电源到设备附近，在设备末端设双电源自动切换箱(相对集中的小容量 一级负荷为节省投资而共用一个双电源自动切换箱就近配电，即前述树干式布线)1、一类负荷从低压室I或II段母线引一路电源，当所在母线故障时母联开关投入，由另一母线供电。当电网只有一路电源时，允许将其从电网中切除（人工切除）。2、二类负荷由三级负荷总开关引来一路单电源，一路总进线电源故障时自动被切除，人工复位。在火灾情况下，FAS系统直接切断三级负荷总电源。3、三类负荷n就地控制就地控制指在设备附近，便于直接控制的控制方式n综合控制综
7、合控制是指在车站综合控制室有EMCS系统实现对风机、空调、水泵等设备的控制与监视，并将采集的信息送至中央控制室。四、低压配电系统设备的控制四、低压配电系统设备的控制五、低压配电系统的工作模式五、低压配电系统的工作模式n1 1、正常运行模式、正常运行模式n2 2、故障运行模式、故障运行模式n3 3、火灾运行模式、火灾运行模式1.3 1.3 低压配电设备简介低压配电设备简介n一、低压开关柜一、低压开关柜n二、电缆线路介绍二、电缆线路介绍n三、其他相关设备三、其他相关设备一、低压开关柜一、低压开关柜1、定义：一个或多个低压开关设一个或多个低压开关设备和与之相关的控制、测量、备和与之相关的控制、测量、
8、信号、保护、调节等设备，信号、保护、调节等设备，由制造厂家负责完成所有内由制造厂家负责完成所有内部的电气和机械的连接，用部的电气和机械的连接，用结构部件完整地组装在一起结构部件完整地组装在一起的一种组合体。的一种组合体。2、特点p结构紧凑、易于维护结构紧凑、易于维护p预防预防/避免事故发生避免事故发生p减少设备维护和检修时间减少设备维护和检修时间p实现数据资源共享实现数据资源共享p智能化智能化3、低压开关柜的分类p母联柜：分配母线之间电能的传递。p馈线柜：分配电能。p进线柜：接收电能并传递给水平母线。p电机控制柜：风机、风阀等机电设备的控制。p电容补偿柜：进行无功补偿，提高功率因数。4、主要组
9、成部分q柜体：开关柜的外壳骨架及内部的安装、支撑件q母线：一种可与几条电路分别连接的低阻抗导体q功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）柜体柜体母线母线功能单元功能单元电缆出线电缆出线低压开关柜拓展：元件的保护功能n过载保护过载保护 n缺相保护缺相保护n堵转保护堵转保护n漏电保护漏电保护n短路保护短路保护(延时、瞬动延时、瞬动)n欠压保护欠压保护 二、电缆电线介绍二、电缆电线介绍n电缆、电线低压柜馈出至配电箱、双电源箱、控制柜回路、配电箱馈出至设备(电缆)；照明、配电箱出线(电线)电缆绝缘电压1000V等级，电线500V等级低烟低卤耐火型-FAS、EMCS、隧道
10、风机、回排风机、风阀、组合空调箱、排烟风机、防火阀、垂直梯等火灾工况下运行，其余阻燃型低烟无卤-有人值守场所n首尾及分支处挂标识牌三、低压配电其他相关设备三、低压配电其他相关设备n环控设备就地控制箱n安装于车站各环控设备附近，用于维修调试各环控设备时的就地控制操作n防淹门控制柜n安装于过江隧道两端防淹门控制室及车站站控室，用于防淹门的操作控制n雨水泵控制柜安装于地下隧道入口处雨水泵控制室内，用于地下隧道入口处雨水泵运行控制n废水泵、污水泵、集水泵控制箱安装于车站废水泵、污水泵、集水泵用电设备附近，用于废水泵、污水泵、集水泵运行控制n区间隧道维修电源箱安装于正线区间隧道内，约80m设一台，提供隧
11、道内设备维修作业时所需要的电源n电源配电箱、电源切换箱安装于车站各动力用电设备（如：自动扶梯、水泵、信号设备、通信设备、自动售检票设备）附近，提供设备所需电源n防火阀电源配电箱安装于车站防火阀相对集中处附近，提供给防火阀关闭电磁阀动作所需电源n自动扶梯应急停机按钮安装于车站站控制室内，用于在发生紧急情况时自动扶梯应急停机控制n灯具（白炽灯、荧光灯、包括灯架）照明电光源，安装于车站各照明场所，用于车站各照明场所照明、疏散指示n区间照明灯具区间照明分为工作照明和应急照明照明灯具布置在行车方向的左侧上部墙壁上每隔5-6m布置一盏照明灯具工作照明和应急照明相间布置n灯塔安装于车辆段内，用于车辆段内空旷
12、区域照明n一般照明控制就地开关盒安装于各设备及管理用房门口处，用于各设备及管理用房一般照明就地控制n照明配电箱、照明控制盘安装于各车站照明配电室、站控室和各部分设备房，用于集中控制相应场所的一般照明、节电照明、事故照明及广告照明，实现照明配电室集中控制和站控室集中控制操作n事故照明电源装置包括充电柜、交直流电源切换柜和蓄电池，安装于车站站台蓄电池室，实现蓄电池充电和事故照明电源交直流切换，为车站提供事故状态下的应急照明电源1.4 1.4 地铁照明系统地铁照明系统一、照明系统的功能及设计原则一、照明系统的功能及设计原则二、照明系统分类二、照明系统分类三、照明系统的配电方式三、照明系统的配电方式四
13、、照明系统的控制四、照明系统的控制1 1、照明系统的功能、照明系统的功能2 2、照明系统的设计原则及要求、照明系统的设计原则及要求一、照明系统的功能及设计原则一、照明系统的功能及设计原则1、照明系统的功能n站内环境的舒适站内环境的舒适n特殊、危险时刻的安全和疏散特殊、危险时刻的安全和疏散n文化内涵文化内涵2、照明系统设计原则与要求n照明系统设计原则照明系统设计原则避免使出入地铁的人员感受过大的亮度差别保障停留在地铁内人员的安全和感觉的舒适光源的光色和灯具的安装位置都不能导致和信号图象相混淆n照明系统设计要求照明系统设计要求照明方式按照视觉工作程度、照度、显色性、配光及布置方法等因素选择照明光源
14、按照发光的机理等因素选择照度标准照度标准位置位置照度照度(lx)(lx)度量位置度量位置车站控制室车站控制室300-500300-500工作面工作面出入口出入口(有蓬有蓬)300300地面地面站长室站长室300300桌面桌面客务中心客务中心300300桌面桌面公安值班室公安值班室300300桌面桌面装置及设备室装置及设备室300300桌面桌面会议室会议室300300桌面桌面站台值勤室站台值勤室300300桌面桌面位置位置照度照度(lx)(lx)度量位置度量位置自动扶梯两端自动扶梯两端250250地面地面楼梯间楼梯间200200地面地面站台边缘站台边缘200200地面地面站厅一般范围站厅一般范围
15、180180地面地面票闸范围票闸范围180180地面地面售票机范围售票机范围180180地面地面通道通道180180地面地面自动扶梯自动扶梯(不含广告不含广告)150150地面地面站台一般范围站台一般范围150150地面地面AFCAFC票务室票务室150150地面地面装置及设备房装置及设备房150150地面地面n光源选择光源选择地下铁道的车站照明以荧光灯为主事故照明采用白炽灯区间照明及站台下、折返线查坑、车辆段检查坑内的安全照明采用白炽灯n灯具布置灯具布置照度充足均匀维修方便、安全灯泡安装容量小布置整齐美观与建筑空间相协调光线射向适当、无眩光、无阴影n实例分析实例分析-1-1地铁车站出入口照明
16、设计地铁车站出入口照明设计n请分析以下照片出入口照明的问题请分析以下照片出入口照明的问题只有两套下照灯只有两套下照灯照度不均匀照度不均匀缺乏立面照明缺乏立面照明缺乏标志照明缺乏标志照明阶梯阶梯照度照度不足不足照度不照度不均匀均匀n实例分析实例分析-2-2照明系统改善设计照明系统改善设计n请分析照片中的照明问题并给出改善意见请分析照片中的照明问题并给出改善意见二、照明系统分类二、照明系统分类n地铁的建筑特点决定了照明的多样性事故照明应急照明节电照明疏散诱导指示照明一般照明标志照明广告照明一级负荷二级负荷三级负荷n照明系统按区域划分出入口照明公共区照明区间隧道照明电缆廊道照明三、照明系统的配电方式三、照明系统的配电方式1、站台站厅等一般照明n交流双电源交叉方式供电2、事故照明的配电n采用交流双电源互为备用供电，一路失电另一路自投n当两路电源均失电后，事故照明由车站两端设备的事故照明电源装置蓄电池供电事故照明配电方式图n事故照明蓄电池n疏散诱导标志照明的设置设置疏散诱导标志照明的位置n车站出入口n人行通道n站厅站台侧墙n人行通道拐弯处n交叉口n安全出口n自动扶梯及楼梯口2、事故照明的配电疏散
