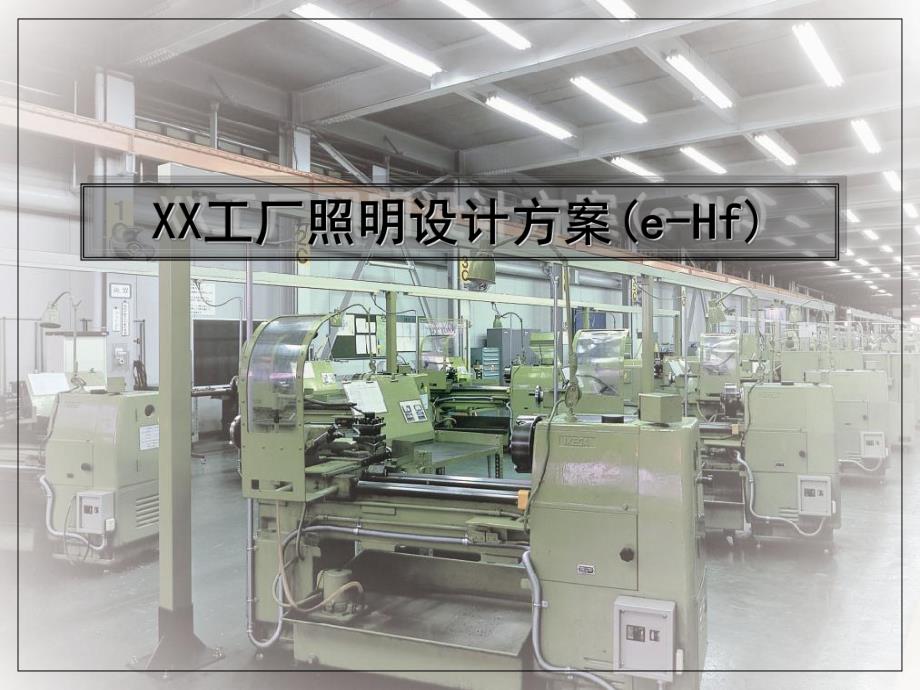

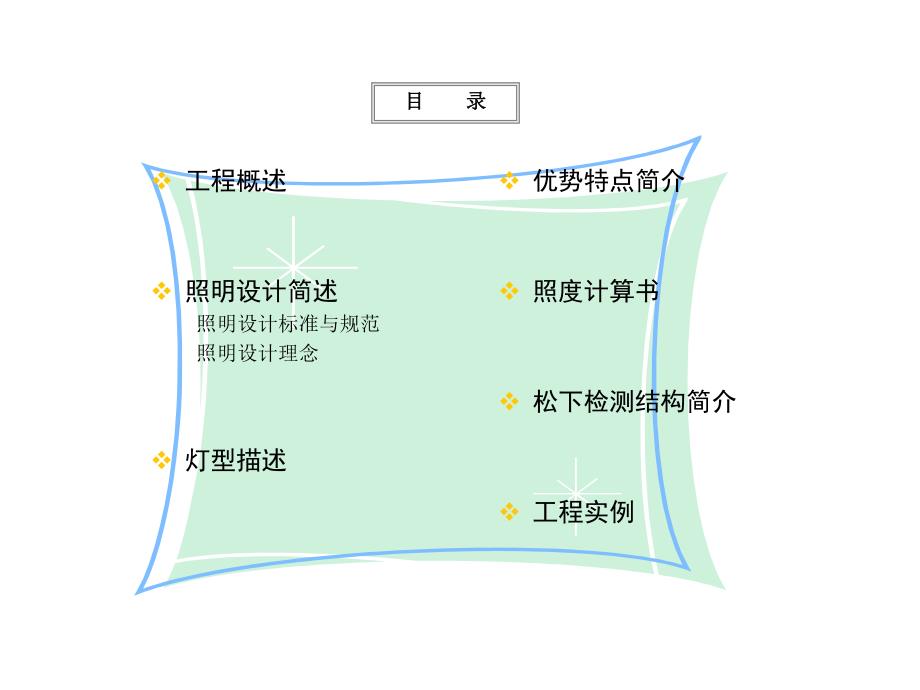

1、v 工程概述v 照明设计简述照明设计标准与规范照明设计理念v 灯型描述v 优势特点简介v 照度计算书v 松下检测结构简介v 工程实例目目 录录工程概述工程概述 XX工厂,地处XX地区，占地面积约XXm2，主要以生产XX产品为主。采用梁架式结构，层高约Xm。为了做好这一工程,我们经过多次实地勘察论证,综合考虑现场条件及工厂的主要用途,本着“安全、高效、节能”的原则，采用XX类灯具。我们希望这个方案，能借助现代科技光文化，使得XX工厂，在满足基本生产照度要求的同时，在日后的维护维修过程中给业主节省大量的费用，从而实现利益的最大化。v 照明设计标准与规范照明设计标准与规范 民用建筑电气设计规范 金卤
2、灯:IEC1167金卤灯镇流器(安全、性能)：IEC922、IEC923、EN60922、EN60923建筑照明设计标准（GB50034 2004）工业建筑一般照明标准值一览表：房间或场所房间或场所参考平面及其高度参考平面及其高度照度标准值（照度标准值（lxlx）UGRUGRRaRa备注备注机械加工粗加工0.75m水平面2002260可另加局部照明一般加工公差0.1mm0.75m水平面2002260可另加局部照明精密加工公差0.1mm0.75m水平面3001960可另加局部照明照明设计简介照明设计简介房间或场所房间或场所参考平面及其高度参考平面及其高度照度标准值（照度标准值（lxlx）UGRU
3、GRRaRa备注备注机电仪表装配大件0.75m水平面2002580可另加局部照明一般件0.75m水平面3002580可另加局部照明精密0.75m水平面5002280可另加局部照明特精密0.75m水平面7501980可另加局部照明电镀0.75m水平面30080喷漆一般0.75m水平面30080精细0.75m水平面5002280酸洗、腐蚀、清洗0.75m水平面30080抛光一般装饰性0.75m水平面3002280防频闪精细0.75m水平面5002280防频闪维护系数一览表：环境污染特性环境污染特性房间或场所房间或场所照明灯具的最少照明灯具的最少清扫数（次清扫数（次/年）年）维护系数维护系数室内清洁
4、寝室、办公室、餐厅、阅览室、教室、病房、会客室、器械组装室、电子产品组装室、检察室20.80一般店铺、候车室、剧院、机械加工现场、机械组装现场、体育馆20.70严重污染厨房、铸造现场、锻造现场、水泥制造现场30.60室外雨棚、月台20.65v 照明设计理念照明设计理念 工厂包括的范围非常广泛，从基础工业的巨大厂房到精细的显微电子工业的超静厂房。它们对照明的要求是迥然不同的，但对于容易看，不疲劳的要求是一致的。工厂的照明必须满足检验与生产的需求，这两项工作的要求在某些情况下是相似的，在另一些情况下，特别是生产工序自动化的情况下，检验工作就需要相对独立的照明设备。为提高人们的劳动干劲与热情，就应该
5、有一个相对舒适的明快的工作环境。在这方面，照明也起到了相当重要的作用。良好的工作照明意味着更好的工作环境。令人愉快的工作环境激励员工提高产品质量和产量，优秀的照明对此有着重要的贡献。照明是一件便利的工具，其任务是确保工作环境中有良好的可见度。出色的照明使工作更安全，更轻松，从而减少事故的发生，降低故障和不合格产品等级，提高生产率。另外，照明也具有重要的情感价值，它在决定人们如何体验和鉴定工作环境时发挥着重要作用。良好的照明必将得到回报。高质量的工业照明作出了重要而积极的贡献，并因此而提高了生产率。良好的照明意味着在工作区域有足够的光线，较高的均匀度和合适的颜色特性。当然，照明也不应该产生任何眩
6、光。项目名称项目名称ProjectProject：XX 工厂 灯具编号灯具编号Fitting Code:Fitting Code:灯具型号：灯具型号：FAC42280PFAC42280P（吸顶式控照型荧光灯具）（吸顶式控照型荧光灯具）光源光源LampLamp：YZ32RX/G-HF（松下Panasonic e-hf高效荧光灯）额定寿命：额定寿命：1.2万小时 光通量光通量Luminous FluxLuminous Flux：4700 lm色温色温Color TemperatureColor Temperature：3000 K/5000K/6700K显色性显色性RenderRender：84产
7、品特点：产品特点：器具本体基材采用进口优质冷轧钢板制成，经专业人员精心设计，经滚压成型，结构坚固，经久耐用。器具反射板采用进口优质冷轧钢板制成，经滚压成型。冷轧钢板经基础处理后对其进行-9万伏的静电喷涂，不易生锈，外形美观。防护等级IP20，I类灯具。产品式样：产品式样：本体厚度0.5mm器具反射板厚度0.35mmFAC42280P 灯型描述灯型描述 本体：钢板(t0.5)白色涂装 反射板：钢板(t0.35)白色涂装 灯管插座：树脂 电子镇流器：245WFAC42280PFAC42280P 灯具资料灯具资料项目名称项目名称ProjectProject：XX 工厂 灯具编号灯具编号Fitting
8、 CodeFitting Code：灯具型号：灯具型号：FAC42260FAC42260（Focus Focus 吸顶式高效直下控照型灯具）吸顶式高效直下控照型灯具）光源光源LampLamp：YZ32RX/G-HF（松下Panasonic e-hf高效荧光灯）额定寿命：额定寿命：1.2万小时 光通量光通量Luminous FluxLuminous Flux：4700 lm色温色温Color TemperatureColor Temperature：3000 K/5000K/6700K显色性显色性RenderRender：84产品特点：产品特点：专门设计的高效镜面反射板，使配光更加合理，增强正下
9、方照度，确保作业面的照度。与T8控照型灯具（36W2灯）相比，节能50%以上，灯具数量也大幅减少。产品式样：产品式样：本体 钢板（高反射率白色）厚度0.5mm反射板铝（进口镜面）厚度0.4mm防护等级IP20接地等级 I类。FAC42260PH 灯型描述灯型描述FAC42260PH 灯具资料灯具资料 本体：钢板(t0.5)白色涂装 反射板外框：钢板(t0.5)白色涂装 反射板：Alanod镜面铝（t0.4）灯具插座：树脂 电子镇流器：245WFAC42260P项目名称项目名称ProjectProject：XX 工厂 灯具编号灯具编号Fitting CodeFitting Code：灯具型号：灯
10、具型号：FAC41270FAC41270（Flat Flat 吸顶式高效控照型灯具）吸顶式高效控照型灯具）光源光源LampLamp：YZ32RX/G-HF（松下Panasonic e-hf高效荧光灯）额定寿命：额定寿命：1.2万小时 光通量光通量Luminous FluxLuminous Flux：4700 lm色温色温Color TemperatureColor Temperature：3000 K/5000K/6700K显色性显色性RenderRender：84产品特点：产品特点：高效镜面反射板可控制下方配光，同时提高了灯具照明效率，1管灯具与本公司T8控照型。36W2管灯具照度相同，节约
11、电力48%；灯管数量减少50%，大幅降低维护成本。满足GB的平均照度、照明功率密度标准。产品式样：产品式样：本体 钢板（高反射率白色）厚度0.35mm反射板铝（进口镜面）厚度0.4mm防护等级IP20接地等级 I类。FAC41270PH 灯型描述灯型描述FAC41270PH 灯具资料灯具资料 本体：钢板(t0.35)白色涂装 反射板：Alanod镜面铝（t0.4）灯具插座：树脂 电子镇流器：145WFAC41270P照度计算书照度计算书使用普通光源,控照型荧光灯具,FAC42280P使用e-Hf光源,控照型荧光灯具,FAC42280P使用e-Hf光源,Flat高效控照型荧光灯具,FAC4127
12、0PH项目 原方案 方案1 方案2 照明设计灯具种类（对方案进行说明）普通控照型灯具e-Hf控照型灯具Flat光源种类（方案选用光源说明）FL36W2 Hf45W2 Hf45W1 镇流器种类（方案选用镇流器说明）电感式 电子式 电子式 光源光通量（lm）（光源光通量）2,950 4,700 4,700 光源寿命（h）12,000 12,000 12,000 灯具台数（采用灯具的数量）126 126 75 75 153 153 光源数量/台灯具（几管用灯具）2 2 1 维护系数（保守率）0.70 0.70 0.70 设计照度 320 304 301 年消耗电量输入功率（）（含镇流器）88.090
13、.045.0光源总数（单灯光源数灯具数）252 150 153 总功率（k）（单灯功率灯具数）22.1813.506.89年平均点灯时间（h）3,650 3,650 3,650 年消耗电量（kh）（全部灯具耗电量)40,47124,63825,130初期投资光源单价（元）5 15.0 15.0灯具单价（元台）240 440 360 光源初期总投资（元）（电费投资）￥31,500.00 31,500.00￥35,250.00 35,250.00￥57,375.00 57,375.00 年电费电费（元）1.001.001.00年电费（元）（全年总电费）￥40,471.20 40,471.20￥24
14、,637.50 24,637.50￥25,130.25 25,130.25 总结补偿年限（方案1，2比较）(年)0.20.21.81.8灯具方案经济计算比较灯具方案经济计算比较 初期 1年后 2年后 3年后 4年后 5年后 原方案 31,500 74,743 117,986 161,230 204,473 247,716 方案1 35,250 63,038 90,825 118,613 146,400 174,188 方案2 57,375 86,330 115,286 144,241 173,196 202,151 57375元35250元31500元2个月后收回成本18个月后收回成本初初期期
15、投投资资我公司灯具品质测试项目我公司灯具品质测试项目始动性始动性再始动特性再始动特性输入电流电压特性输入电流电压特性功率因数功率因数噪音噪音光学特性光学特性漏光对外观的影响漏光对外观的影响始动噪音始动噪音沸水对喷涂的影响沸水对喷涂的影响盐水腐蚀性对喷涂的影响盐水腐蚀性对喷涂的影响气候变化对喷涂的影响气候变化对喷涂的影响喷涂表面强度喷涂表面强度GBGB规格规格公司内部公司内部GBGB规格规格公司内部公司内部异常温度上升异常温度上升带电部安全性带电部安全性绝缘电阻绝缘电阻耐电压耐电压有无毛刺有无毛刺耐温值耐温值（外廓、卷线、内部配（外廓、卷线、内部配线、配线部品、电源接续部、灯口）线、配线部品、电
16、源接续部、灯口）插座坚固性插座坚固性耐湿性耐湿性绝缘距离绝缘距离残留电压触电防止残留电压触电防止外廓耐冲击强度外廓耐冲击强度泄漏电流泄漏电流安全吊绳安全吊绳（双重保护）（双重保护）内部配线被毛刺划破防止内部配线被毛刺划破防止灯管更换安全温度灯管更换安全温度灯管支持架的持久性灯管支持架的持久性抗地震性抗地震性抗微振动性抗微振动性内部电线的温度保护性内部电线的温度保护性公司内部公司内部公司内部公司内部灯具施工性灯具施工性使用说明书容易理解性使用说明书容易理解性外部电线施工性外部电线施工性异常组装性异常组装性堆积实验堆积实验落下实验落下实验包装构造包装构造公司内部进行了公司内部进行了1818个项目的试验，以向客户提供舒适安全的照明环境。个项目的试验，以向客户提供舒适安全的照明环境。GBGB规格规格GBGB规格规格 从客户的视点发掘出新价值从客户的视点发掘出新价值,并将其体现在我们的品质并将其体现在我们的品质中，这就是松下电工品质创造的基本。中，这就是松下电工品质创造的基本。品质评价技术中心，是在客户品质评价技术中心，是在客户商品商品售后服务方面售后服务方面,运运用世界最高水平的设备，担负着高
