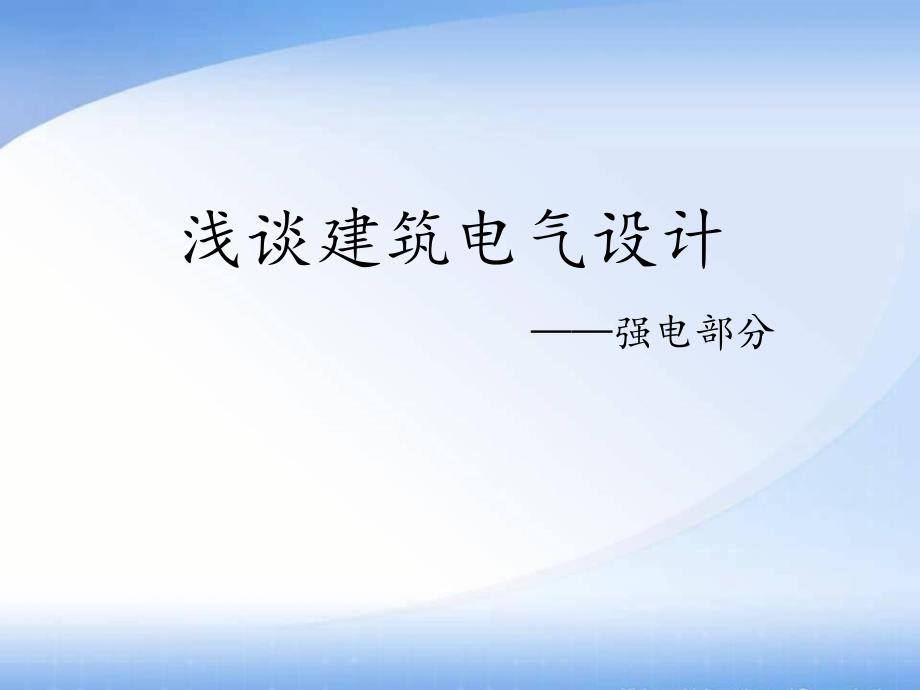

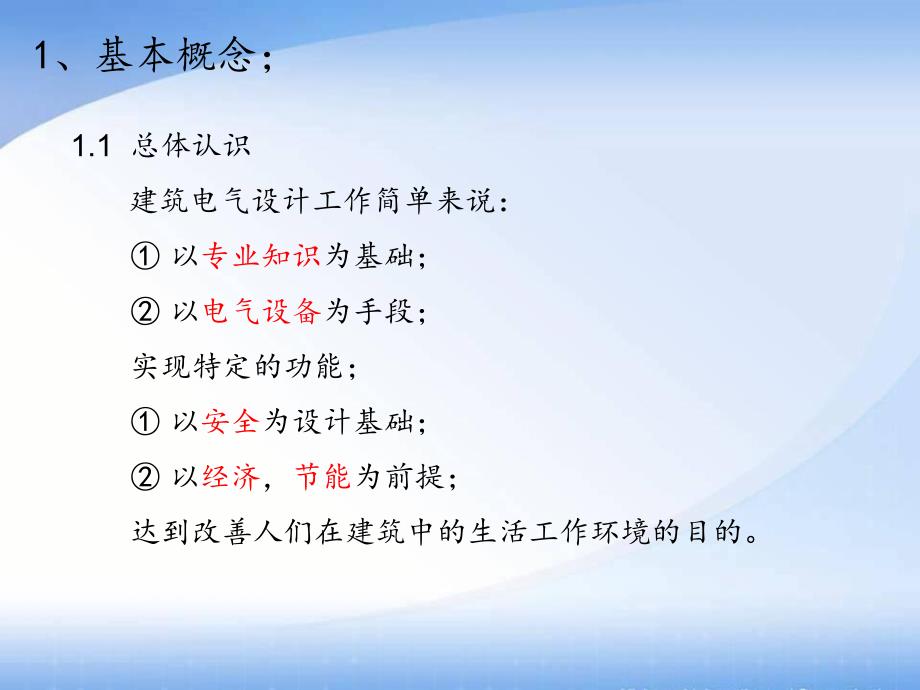

1、浅谈建筑电气设计 强电部分主要内容：1、基本概念；2、前期工作；3、照明系统的设计；4、插座系统的设计；5、配电系统的设计；6、总结。1、基本概念；1.1 总体认识 建筑电气设计工作简单来说：以专业知识为基础；以电气设备为手段；实现特定的功能；以安全为设计基础；以经济，节能为前提；达到改善人们在建筑中的生活工作环境的目的。1.2 基本概念 建筑电气设计包括强电和弱电两部分。强电设计：照明系统的设计；（照明平面图）插座系统的设计；（插座平面图）供配电系统的设计；（配电系统图）防雷接地系统的设计；（屋面防雷平面图）弱电设计：有线电视，电话，网络，楼宇对讲等系统的设计。（平面布置图和系统图）2、前期
2、工作；了解工程的基本情况：工程性质；（比如住宅，商场，办公楼或教学 楼等）工程概况；（建筑面积，楼高，层高，各层格 局等）与业主沟通，了解业主的要求；与供电局沟通，了解建筑附近的供电情况；3、照明系统的设计；3.1 基本原则：有利于生产、工作、学习、生活和身心健康；要做到技术先进、经济合理、使用安全、维护管理方便，实施绿色照明。3.2 设计内容及步骤：确定照明方式；（一般照明、局部照明、混合照明）确定不同区域照明的种类；（正常照明、应急照明等）确定灯具的形式；（嵌入式，吸顶式，防尘防潮等）进行照度计算；（利用系数法，单位容量法等）绘制照明平面图；3.3 照度计算；利用系数法；核心公式：工作面上
3、的平均照度（lx）；光源的光通量（lm）；光源的数量；利用系数；工作面的面积（m2）；灯具的维护系数；avNKuEA查表得到KAuNavE 应用举例例：假如有一间卧室长L=4m，宽B=3.5m，室空间hR=2.15m,已知顶棚、墙面、地面的反射率分别为0.7、0.5、0.1。请 问在该卧室中布几盏100W的白炽灯可以满足照度要求？解：a.室空比 RCR=5hR*(L+W)/LW=5；b.根据RCR和反射率，查表得利用系数为0.65；c.查表得，100W的白炽灯光通量为1250lm;d.灯具维护系数取0.8，计算 75 1421250 0.65 0.8avEANuK 单位容量法 核心公式：W 在
4、某最低照度值下的单位容量值（W/m2）P 房间内照明总安装容量（W）A 房间的面积（m2）应用举例（略）。PWA查表得到3.4 照明平面图的绘制 遵循的原则 灯具的布置均匀美观；开关位置方便合理；回路设置清晰明确且符合相关规定；注意事项 每条照明回路上的灯具数目不宜超过25个；突出自己的设计内容，次要的标注可以缩小；注意导线交叉时候的画法；照明平面图示例（见下页）整体布置回路接入配电箱4、插座系统的设计4.1 基本原则 根据房间的功能、家具和电器的摆放位置，在需要的地方设置插座，满足业主的需求；在一些环境特殊的场所（如潮湿或易燃易爆等），应设置对应功能的插座。4.2 插座回路设置注意事项 当插
5、座为单独回路时，每条回路上插座的数量不宜超过10（组）；当灯具和插座混为一路时，每条回路上插座的数量不宜超过5（组）；一般情况下，插座应由单独的回路配电，并且一个房间内的插座由同一路配电。住宅中的卫生间插座回路、厨房插座回路及各个空调的插座回路都应该设置成单独的。4.3 插座平面图示例；5、配电系统的设计；5.1 基本原则 供电可靠且保证电能质量要求；系统接线简单可靠并具有一定的灵活性；保证人身、财产、操作安全及检修方便；5.2 设计的内容及步骤 确定负荷等级；进行负荷计算；（需要系数法，单位面积估算法等）确定各级导线的型号、材质、敷设方式；确定断路器的型号；绘制配电系统图；5.3 确定负荷等
6、级 了解负荷按重要性分级的原则；a.一级负荷；b.二级负荷；c.三级负荷；负荷的分级在工业和民用配电设计手册中有 级别表。了解各级负荷的供电要求；a.一级负荷两个电源供电；b.二级负荷两条回路供电；c.三级负荷无特殊要求，按其容量大小确定；5.4 需要系数法计算负荷；主要公式（三相单组用电设备）有功计算负荷（KW）无功计算负荷（KVar）视在计算负荷（KVA）计算电流（A）3ccNSIU22/cosccccSPQPcdePKPtanccQP 式中，Kd为需要系数；Pe为设备容量；为用电设备的功率因数；为设备功率因数角的正切值；tancos查表得到计算举例（单相）已知某户住宅的照明回路上有12盏
7、60w的荧光灯，试求该回路的计算负荷。解：查表知Kd为0.60.8，取为0.8，=0.9，=0.48。回路容量：Pe=6012=720w,Pc=KdPe=0.8720=0.576kw,Qc=Pc =0.5760.48=0.276kvar,Sc=Pc/=0.576/0.9=0.64KVA,costantancos0.642.90.22ccNSIAU注：本题是以单组用电设备为例的，对于多组的情况，在进行负荷计算的时候，还要考虑同时系数。需要系数法计算负荷是从供电系统的末端逐级计算到电源端的。单条回路每户每单元每栋楼小区负荷计算的目的l 负荷计算的目的就是为了掌握用电情况，合理选择配电系统的设备和元
8、件，如导线，断路器等。l 若负荷计算过小，则依此选用的设备和载流部分有过热危险，轻者使线路和配电设备寿命降低，重者影响供电系统的安全运行。l 若负荷计算偏大，则会造成设备的浪费和投资的增大。因此，正确进行负荷计算是供电设计的前提，也是实现供电系统安全、经济运行的必要手段。配电系统图示例注：回路名称标示明确；插座回路要带有漏电保护；各条回路上的负荷要大致均衡分配；应留有备用回路；6、总结 建筑电气涉及到的方方面面的内容很多，在我们完成毕业设计的过程中由于时间和经验的关系，可能没有办法把每一项工作都做的特别细致。我们能做的就是争取通过本次毕设学到更多的知识：结合实际，留心观察（特别是照明和插座系统的设计）；把完成设计的过程当做一个不断总结和积累的过程；
