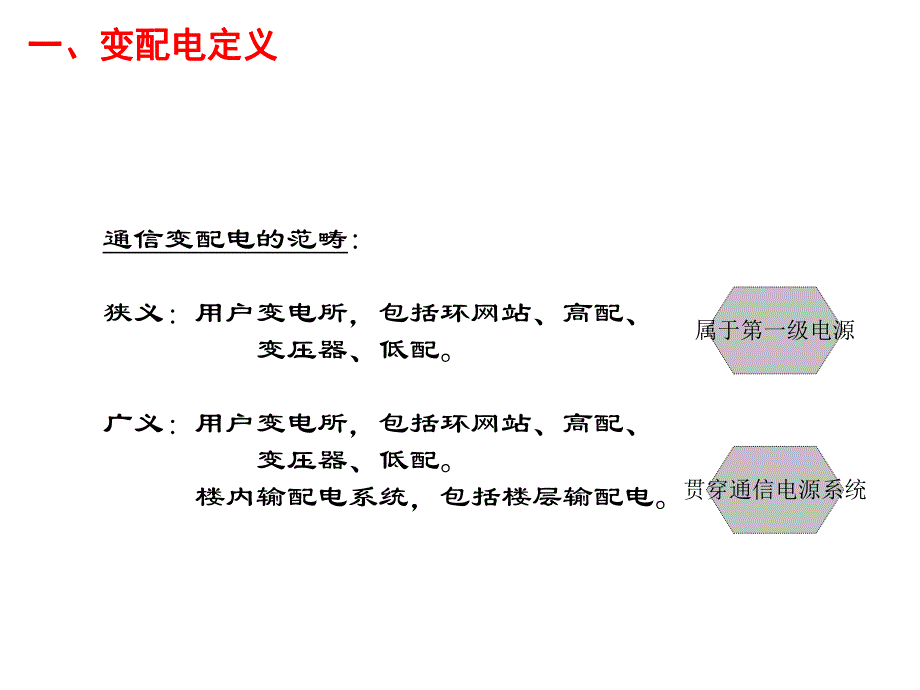

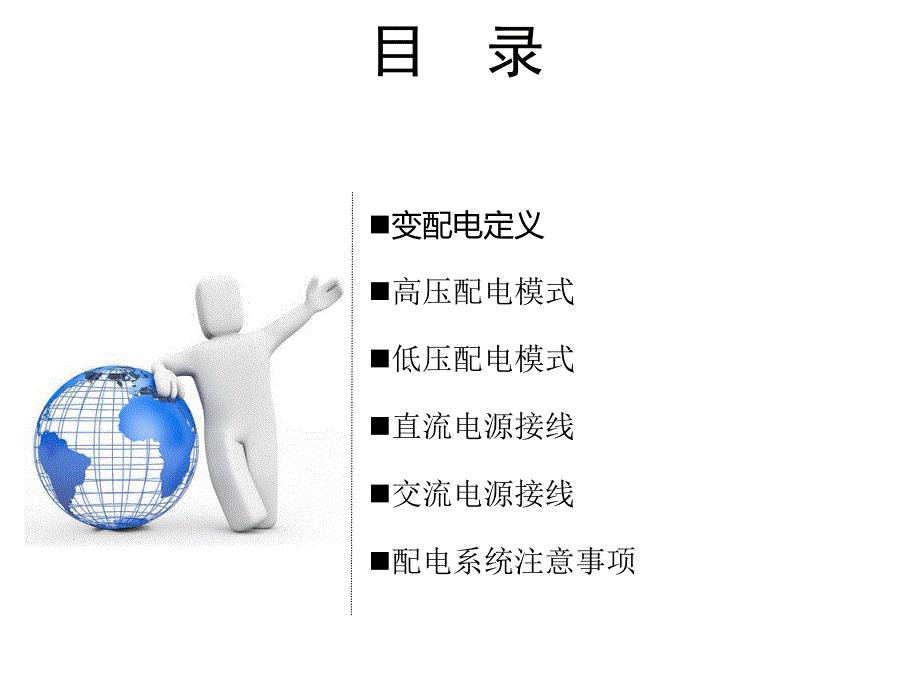

1、目 录n变配电定义n高压配电模式n低压配电模式n直流电源接线n交流电源接线n配电系统注意事项一、变配电定义一、变配电定义通信变配电的范畴:狭义：用户变电所，包括环网站、高配、变压器、低配。广义：用户变电所，包括环网站、高配、变压器、低配。楼内输配电系统，包括楼层输配电。属于第一级电源贯穿通信电源系统一、变配电定义一、变配电定义市电来源：发电设备将动力系统的能源转化为电能，电能通过输电网送到各个用电负荷中心，用电负荷中心降压以后，通过配电网，将电能配送给各用户，用户再根据需要降压为需要的电能。一一.市市电类别电类别（1）一类市电供电方式：从两个稳定可靠的独立电源引入两路供电线。该两路电源不应同时
2、出现检修停电，平均每月停电不大于一次，平均每次故障时间不大于0.5h。两路电源供电线宜配置备用电源自动投入装置。优缺点-可靠性高，成本大。1)从两个以上独立电源构成的稳定可靠的环形网引入一路供电线或从一个稳定可靠的电源（输电线）环形网引入一路供电线。一一.市市电类别电类别（2）二类市电供电方式：允许有计划检修停电，平均每月停电不大于3.5次，平均每次故障时间不大于6h。还应满足下列条件之一者：2）由一个稳定可靠的独立电源或从稳定可靠的输电线路上引入一路供电线。一一.市电市电（4）四类市电供电方式：从一个电源引入一路供电线。经常昼夜停电，供电无保证。市电引入J2路10KV高压市电引入，变压器容量
3、为630KVA以下，宜配置高压环网柜，变压器容量为630KVA以上，宜配置高压中置柜。当通信枢纽楼近期不能满足2路市电引入时，在机房空间具体情况下，应预留另一路市电引入和另一套变压器输出柜的位置，建设初期高压引入线应按终期考虑采用电力电缆截面。模式一高压配电高压配电二、单母线高压配置TR(备用)TR(主用)进线柜2计量柜PT柜出线柜2出线柜进线柜1计量柜PT柜出线柜1出线柜1市电2市电1双母线模式二高压配电高压配电二、双母线高压配置市电引入低压配电模式三高压配电高压配电高压配电注：高压进线柜1与高压进线柜2应电气、机械互锁，并具备人工切换操作总容量超过6000KVA方案示意图 J2路10KV高
4、压市电引入，配置高压中置柜。当通信枢纽楼近期不能满足2路市电引入时，在机房空间具体情况下，应预留另一路市电引入和另一套变压器输出柜的位置，建设初期高压引入线应按终期考虑。三、单母线分段高压配置高压供电模式高压供电模式单母线分段单母线分段双母线双母线单母线单母线可靠性可靠性母线有备份母线有备份,可靠性高可靠性高母线有备份母线有备份,可靠性高可靠性高母线无备份母线无备份,可靠性低可靠性低投资分投资分析析市电引入市电引入4 4倍变压器容量倍变压器容量2 2倍变压器倍变压器容量容量2 2倍变压器倍变压器容量容量设备投资设备投资8 8面面(除出线柜除出线柜)6 6面面(除出线柜除出线柜)4 4面面(除出
5、线柜除出线柜)建议建议建议枢纽楼使用建议枢纽楼使用建议枢纽楼使用建议枢纽楼使用建议小容量局站使用建议小容量局站使用与低压匹配与低压匹配均匹配均匹配与低压与低压1+11+1形式匹配形式匹配均匹配均匹配本配置模式探讨与分析，旨对当前常规的通信枢纽楼动力系统的高压的配置模式进行分析，并从可靠性、投资以及维护等多方面的比较，筛选出适合局楼动力系统容量的配置模式。三、高压配电模式比较传统1+1主备用供电系统设计示意图 三、1+1低压配置部分 1台变压器和2台发电机组 (11模块式配置主备供电)J适用于小容量的机房。J满足双路由要求。J较传统的1+1系统节省了投资J可靠性较高J运行维护方便J1低压配电系统
6、：TR1变压器，G1油机，应急发电车，TR N+1变压器，G N+1油机供电J N低压配电系统：TRN变压器，GN油机，应急发电车，TR N+1变压器，G N+1油机供电J N+1低压配电系统：TRN+1变压器，GN+1油机。三、N+1低压配置设计标准（小容量）2台变压器(不同容量)和 2台发电机组(11主备供电)J适用于中容量的机房。J满足双路由要求。J较传统的1+1系统节省了投资J可靠性较高J运行维护方便J1低压配电系统：1TR变压器，G1、G2油机供电、应急油机J 2低压配电系统：2TR变压器，G1、G2油机供电、应急油机J 通信负载分路少时，下一级供配电采用电力电缆，通信负载分路多，下
7、一级供配电采用密集型母线。三、N+1低压配置设计标准（中容量）2台变压器和3台 发电机组(21主备供电)J适用于大容量的机房。J满足双路由要求。J较传统的1+1系统节省了投资J可靠性较高J运行维护方便J1低压配电系统：TR1变压器，G1、G2油机供电J 2低压配电系统：TR2变压器，G2、G3油机供电J应急系统：TR2变压器，G1、G2、G3油机供电，应急发电车三、N+1低压配置设计标准（大容量）变压器和发电机组采用N+1备份 J适用于大容量的机房。J满足双路由要求。J较传统的1+1系统节省了投资J可靠性较高J运行维护方便J1低压配电系统：TR1变压器，G1、G2油机供电J 2低压配电系统：T
8、R2变压器，G2、G3油机供电J应急系统：TR2变压器，G1、G2、G3油机供电，应急发电车三、低压配电模块化配置设计标准 TR1 变压器1主用系统G 1油机GN+1油机TR N+1 变压器N+1系统NF主用NF备用MTSATS应急油机 TR2变压器G 2油机应急油机ATSN+1F 主 用N+1F 备 用2主用系统MTSATSMTS三、模块化电源配置标准化综上电源配置标准化高低配1至3 方案中，不难看出，其低压配电系统均采用了模块化电源配置模式设计，系统容量可以在标准化配置1的基础上可依据系统容量扩容，直接向2、3、4配置演变，满足整个局房供电建设安全需求。模块化电源配置设计方式无论按近期、中
9、期和远期负荷容量的建设要求，具有相当的科学性、建设经济性、灵活性、拓展性和维护安全实用性。前期要求做好动力机房面积和系统总容量用电规划建设是至关重要的。18UPS电源直流系统直流系统引接电标准直流系统引接电标准四、直流电源系统引接电规范19单设备双电源输入负载接线方法一单设备双电源输入负载接线方法一 说明：单列头柜(PDF)双路由为分别从同一套开关电源的直流输出配电屏的两个熔丝引接，单设备双电源从单列头柜的不同熔丝引接。直流系统直流系统引接电标准对于单台通信设备双电源负载不得使用两套开关(直流)电源同时对其供电20说明：双列头柜(PDF)双路由为分别从同一套开关电源的直流输出配电屏的两个熔丝引
10、接，单设备双电源分别从列头柜的熔丝引接。直流系统直流系统引接电标准对于单台通信设备双电源负载不得使用两套开关(直流)电源同时对其供电21直流系统引接电标准直流系统说明：对于互为主备用单电源的通信设备：列头柜(PDF)双路由为分别从两套开关电源的直流输出配电屏的两个熔丝引接，主备用设备引接各自对应列头柜。对于有备份的设备，主用和备用设备分别从不同的直流电源系统引电 22直流系统引接电标准直流系统对于有备份的设备，主用和备用设备分别从不同的直流电源系统引电 主、备设备双电源输入负载主、备设备双电源输入负载 说明：对于互为主备用双电源的通信设备：列头柜(PDF)双路由为分别两套开关电源的直流输出配电
11、屏的两个熔丝引接，主备用设备双输入引接各自对应列头柜不同的两个熔丝。23CE设备情况勘测CE机柜外观：CE机柜内部：单个单个CECE机机柜内部满足柜内部满足主备路由主备路由割接过程中割接过程中操作的主备操作的主备用接线端用接线端24UPS系统UPS系统引接电标准五、交流电源系统引接电规范25UPS系统引接电标准UPS系统单设备单电源输入负载单设备单电源输入负载 说明：对于单电源输入的数据设备，通常采用单套1+1台并机系统。26UPS系统引接电标准主、备设备单电源输入负载主、备设备单电源输入负载 UPS系统对于有备份的单电源设备，主用和备用设备分别从两套完全独立UPS电源系统引电，每套采用1+1
12、台并机系统 说明：对于互为主备用单电源的通信设备：交流列头柜(PDF)双路由为从1套1+1UPS并机输出交流配电屏的两个空气开关引接，两个列头柜互为主备从不同的1+1 UPS系统引接，主备用设备引接各自对应交流列头柜。27UPS系统引接电标准对于比较重要的数据设备，如本地或异地无备份的，应采用完全独立的双电源供电系统；每个负载应从两套1+1台并机系统各引接一路电源。单设备双电源输入负载单设备双电源输入负载UPS系统说明：对于单设备双电源输入的通信设备：交流列头柜(PDF)双路由为从1 套1+1 UPS并机输出交流配电屏的两个空气开关引接，两个列头柜互为主备，两个列头柜互为主备从不同的1+1 U
13、PS系统引接；通信设备从两个主备列头柜的两个空开引接。28UPS系统引接电标准主、备设备双电源输入负载接线一主、备设备双电源输入负载接线一UPS系统对于BOSS、计费等极为重要的数据设备，如本地或异地有备份的，主用和备用设备分别从两套完全独立UPS电源系统引电，每套采用1+1台并机系统 说明：对于互为主备用双电源的通信设备：交流列头柜(PDF)双路由为从1套1+1UPS并机输出交流配电屏的两个空气开关引接，两个列头柜互为主备，从不同的1+1 UPS系统引接；主备用设备引接各自对应交流列头柜两个不同空开。29UPS系统引接电标准主、备设备双电源输入负载接线二主、备设备双电源输入负载接线二UPS系
14、统说明：对于互为主备用双电源的通信设备：交流列头柜(PDF)双路由为从1套1+1UPS并机输出交流配电屏的两个空气开关引接，两个列头柜互为主备，从不同的1+1 UPS系统引接；主备用设备双电源输入分别从两个不同的列头柜引接。适用于双母线系统，需考虑开关容量和UPS容量。30六、注意事项高功率密度下的楼宇输电方案l以母线槽代替电缆的大容量输电方式。l主备方式形成双总线电源。l通过插接箱或分支送电到需要地点。l典型产品：施耐德母线槽。l预留移动电站接入口，提升应急能力。*电缆型号、降容使用。美观性抗老化防鼠防水体积A：电缆 B BBABB：母线槽选择B31自动切换开关（ATS）400V低配设备关键
15、部件的控制：自动切换开关UPS：4极开关，零线重叠功能；开关电源：4级开关，双短路器或ATS；空调：4级开关，双短路器或ATSATS切换开关主要技术要求：(1)采用四极切换（A、B、C、N），具有机械和电气联锁功能，并配备手动操作功能。(2)ATS开关形式为机械保持型，不宜采用断路器互锁型的ATS开关。(3)组成器件要求采用一体化开关，机械结构要求简单；具备自动、手动选择工作模式。32交流列头柜交流列头柜配电设备的配置选型（交流）备用开关正常状态下不连接备用开关正常状态下不连接33配电设备的配置选型（直流）备用开关正常状态下不连接备用开关正常状态下不连接34配电设备的配置选型（直流）备用开关正常状态下不连接备用开关正常状态下不连接
