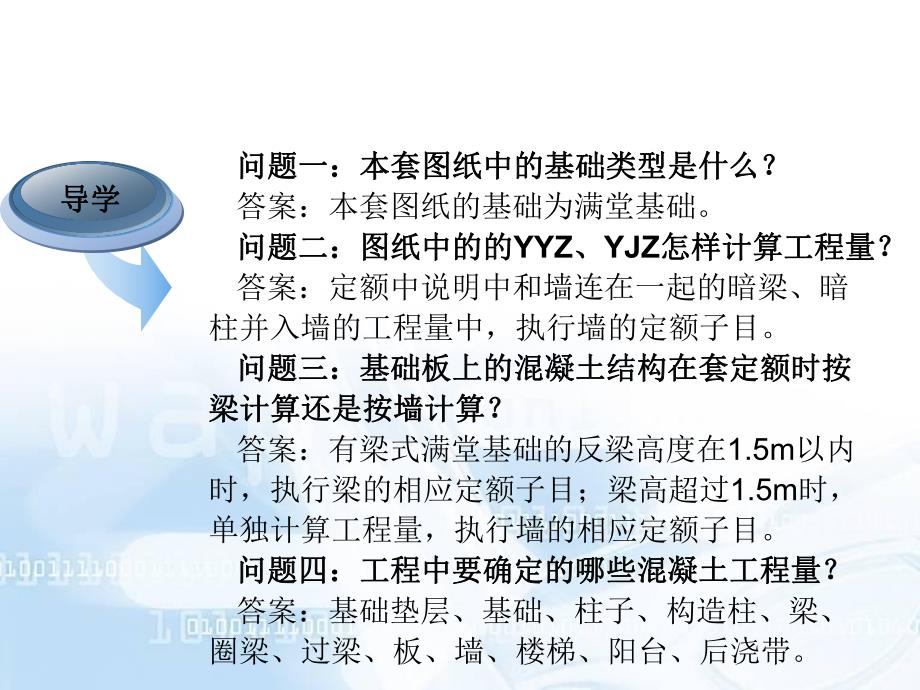

1、剪力墙结构工程实例情境二：混凝土及模板工程情境二：混凝土及模板工程导学导学问题一：本套图纸中的基础类型是什么？问题一：本套图纸中的基础类型是什么？答案：本套图纸的基础为满堂基础。问题二：图纸中的的问题二：图纸中的的YYZ、YJZ怎样计算工程量？怎样计算工程量？答案：定额中说明中和墙连在一起的暗梁、暗柱并入墙的工程量中，执行墙的定额子目。问题三：基础板上的混凝土结构在套定额时按问题三：基础板上的混凝土结构在套定额时按梁计算还是按墙计算？梁计算还是按墙计算？答案：有梁式满堂基础的反梁高度在1.5m以内时，执行梁的相应定额子目；梁高超过1.5m时，单独计算工程量，执行墙的相应定额子目。问题四：工程中

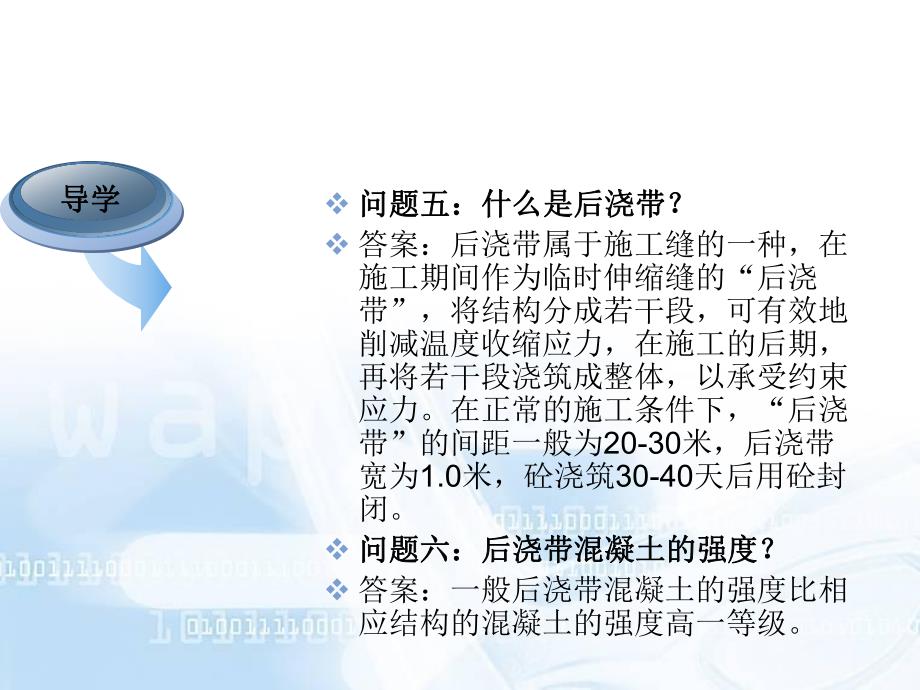

2、要确定的哪些混凝土工程量？问题四：工程中要确定的哪些混凝土工程量？答案：基础垫层、基础、柱子、构造柱、梁、圈梁、过梁、板、墙、楼梯、阳台、后浇带。情境二：混凝土及模板工程情境二：混凝土及模板工程v 问题五：什么是后浇带？问题五：什么是后浇带？v 答案：后浇带属于施工缝的一种，在施工期间作为临时伸缩缝的“后浇带”，将结构分成若干段，可有效地削减温度收缩应力，在施工的后期，再将若干段浇筑成整体，以承受约束应力。在正常的施工条件下，“后浇带”的间距一般为20-30米，后浇带宽为1.0米，砼浇筑30-40天后用砼封闭。v 问题六：后浇带混凝土的强度？问题六：后浇带混凝土的强度？v 答案：一般后浇带混凝
3、土的强度比相应结构的混凝土的强度高一等级。导学导学情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导1教学指导教学指导1计算满堂基础的混凝土工程量及模板工计算满堂基础的混凝土工程量及模板工程量程量1、满堂基础的混凝土工程量工程量计算规则：工程量计算规则：混凝土工程量除另有规定者外，均按图示尺寸以立方米计算，不扣除构件内钢筋、预埋铁件、螺栓及墙、板中0.3m2以内的孔洞所占的体积，但用型钢代替钢筋骨架时，按定额计算用量每吨型钢扣减0.1m3混凝土体积。情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导1说明：计算时注意要扣除后浇带的体积说明：计算时注意要扣除后浇带的体
4、积满堂基础面积分块计算S1：(4.8+0.7)(0.9+2.7+3+0.5+0.5)=5.57.6=41.8 m2S2：6.6(0.9+3.9+3.6+3.9+0.5+0.5)-(3.6-0.5-0.5)(2.4+1.5-3.3+0.4)=85.18 m2S3：(6.6+3.3+0.5)(4+2.3+0.5+0.5)=10.47.3=75.92 m2S4：(4.8-0.9+0.5)(1.8+4.5-0.5-0.85)=4.46.75=29.7 m2S5：(4.8+3.8+0.5)(2.7+2.2+2+0.85+0.85)=9.18.6=78.26 m2S6：(4.8-0.9+0.7)(4.5+
5、3+0.9+0.35+0.9+3+4.5-0.85-0.85)=4.615.45=71.07 m2S7：同5，78.26 m2S8：(4.8-0.6+0.5)(3.9+3.9+0.35+3.9+3.9-0.5-0.5)=4.714.95=70.265 m2S9：同3，75.92 m2S10：(4.8+0.7)(4.6+3.9+0.9-0.85+0.7)=5.59.25=50.875 m2S11：(2.7+3.3-4.8+0.5)(1.8+4+3.9+0.9-0.5+0.5)=1.710.6=18.02 m2S12：(4.8-1.35+0.5-0.5)(10.6-0.9)=3.459.7=33.
6、465 m2情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导1S13：(1.5+1.35-0.5+0.5)(3.9+0.5+0.5)=2.854.9=13.965 m2S14：(4+1.8-0.5-0.5)(0.05+0.5)=4.80.55=2.64 m2S15：0.50.9=0.45 m2S总41.8+85.18+75.92+29.7+78.26+71.07+78.26+70.265+75.92+50.875+18.02+33.465+13.965+2.64+0.45=725.79 m2满堂基础的体积S总D=725.791.3-(4.8+2.7+3.3-0.9+0.7+0.
7、5)1.01.3=929.10m3情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导12、基础的混凝土模板工程量、基础的混凝土模板工程量工程量计算规则：工程量计算规则：现浇混凝土的模板工程量，除另有规定外，均应按混凝土与模板的接触面积，以平方米计算，不扣除柱与梁、梁与梁连接重叠部分的面积。满堂基础模板=周长厚度(6.6+0.9+5.5+7.6+0.9+4.4+3.5+8.6+4.5+15.45+4.5+3.5+8.6+9.25+5.5+1.7+3.45+2.85+4.8+9.7+4.1+7.3+5.2+15.45+5.2+7.3+4.1+12.5+2)1.3174.951.322
8、7.44m2情境二：混凝土及模板工程情境二：混凝土及模板工程工作任务工作任务1v1、计算基础垫层的混凝土及模板工程量。v2、计算局部加深的集水坑的混凝土及模板工程量。情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导2教学指导教学指导计算柱子的混凝土及模板工程量计算柱子的混凝土及模板工程量说明：剪力墙的柱子并入剪力墙里，不单独计算，这里计算的柱子是商业用房中的柱子，边长400mm，长8.4m.情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导21、计算柱子混凝土工程量、计算柱子混凝土工程量工程量计里算规则：工程量计里算规则：柱按图示断面面积乘以柱高以立方米计算。V=
9、0.40.48.21823.62m32、计算柱子模板的工程、计算柱子模板的工程工程量计算规则：工程量计算规则：柱模板按柱周长乘以柱高计算。S0.448.218236.16m2情境二：混凝土及模板工程情境二：混凝土及模板工程工作任务工作任务2计算图纸中的构造柱的混凝土及模板的工程量。计算图纸中的构造柱的混凝土及模板的工程量。情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导3教学指导教学指导3计算剪力墙的混凝土及模板工程量计算剪力墙的混凝土及模板工程量1、计算外墙的工程量、计算外墙的工程量工程量计算规则：工程量计算规则：混凝土的工程量：混凝土的工程量：外墙按中心线乘以墙高及厚度以立
10、方米，并扣除门窗洞口及0.3m2以外孔洞所占的体积，墙垛及突出墙面的装饰线，并入墙体工程量中。墙模板的工程量：墙模板的工程量：按图示长度乘以墙高以平方米计算，外墙高度由楼层表面算至上一层楼板上表面，由墙四楼板上表面算至上一层楼板（或梁）下表面。情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导3（1）计算地下室左侧墙的混凝土的工程量。说明：YYZ约束边缘翼墙柱、YJZ约束边缘转角墙柱，计算墙的混凝土的工程量不要单独计算，并入墙的混凝土工程量中。AL暗梁同暗柱一样，也不单独计算。v混凝土工程量(1.5-0.15+3.3+1.5+0.2+0.9+1.6-0.15+1.8+4.8+0.
11、9v-0.15)3.20.25=12.84 m2v外墙模板工程量=(1.5+0.1+1.5+3.3+0.2+0.9+1.8+4.8+0.9+0.1)3.2=48.32 m2v内墙模板工程量=(0.25+0.9-0.15+1.8+4.8-0.15-0.1+1.6-0.15+0.25+1.6v+0.9-0.15+1.5+3.3-0.3+1.5-0.15+0.25)(3.2-0.16)=53.2 m2情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导3v（2）计算2轴上的二Q4外墙混凝土工程量v 说明：LL表示连梁，计算时要单独计算。通过平面得知，连梁下没有混凝土墙。v 混凝土工程量(
12、3.4+0.1+0.9+0.1+1.6-0.15+0.9-0.15)4.20.25=7.04 m2v 外墙模板工程量=(1.6+0.1+0.9+0.1+3.4+0.1+0.9+0.1)3.2=22.08 m2v 内墙模板工程量=(0.9-0.15+1.6-0.151+3.4-0.15+0.9-0.15+0.254)(3.2-0.16)=21.89 m2情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导3v 2、计算4轴上的地下室Q2墙混凝土工程量v 工程量计算规则：工程量计算规则：v 内墙混凝土工程量：内墙混凝土工程量：内墙按净长线乘以墙高及厚度以立方米，并扣除门窗洞口及0.3m
13、2以外孔洞所占的体积，墙垛及突出墙面的装饰线，并入墙体工程量中。v 墙模板的工程量：墙模板的工程量：按图示长度乘以墙高以平方米计算。内墙由楼板上表面算至上一层楼板（或梁）下表面。v 混凝土工程量：V(1.6+0.1)(0.25+0.1)3.21.9m3情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导3v说明：（1）YYZ混凝土工程量并入墙的工程量中v （2）墙的高度，在图纸上看，墙与板直接相连，因此算到板的上表面，即层高。v模板工程量：S(1.6+0.1+0.25+0.1)2(3.2-0.16)12.46m2v说明：计算模板时要注意高度与计算混凝土工程说明：计算模板时要注意高度
14、与计算混凝土工程量的高度不一致量的高度不一致情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导3情境二：混凝土及模板工程情境二：混凝土及模板工程工作任务工作任务31、计算地下室外墙的混凝土工程量及模板工程量。2、计算三层外墙的混凝土工程量及模板工程量。3、计算标准层Q7的混凝土工程量及模板工程量。v教学指导教学指导计算梁的混凝土工程量及模板工程计算梁的混凝土工程量及模板工程量量v工程量计算规则：工程量计算规则：v混凝土的工程量：混凝土的工程量：按图示断面面积乘以梁长以立方米计算。v梁模板工程量：梁模板工程量：按展开面积计算。v1、计算地下室11、12轴之间框架梁KL111的混凝土
15、及模板工程量。v说明：此梁处在后浇带的位置，计算要扣除后浇带的工程量。情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导4v梁长=3.9-0.1-0.15=3.65mvKL111的混凝土工程量=(3.65-1)0.20.4=0.21mvKL111的模板工程量=2.650.2+2.65(0.4-0.16)2=1.8m情境二：混凝土及模板工程情境二：混凝土及模板工程教学指导教学指导4v2、计算二层25、26轴之间框架梁XL206、205的混凝土及模板工程量。说明：XL为悬挑梁梁长2.7-1.2+0.1+0.9-0.1-0.1=2.3XL205/206的混凝土工程量=2.30.20.4
