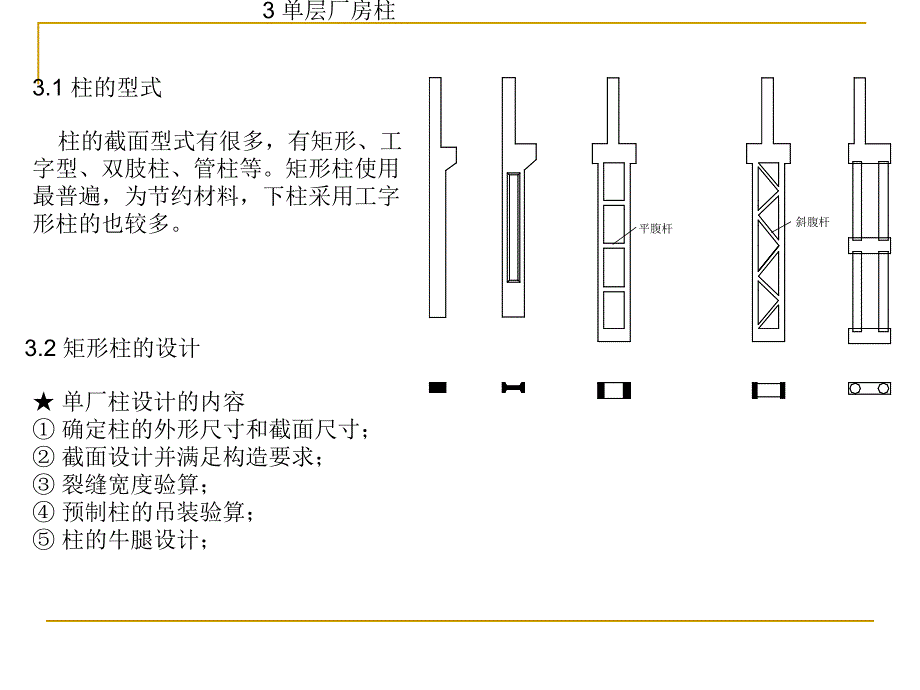

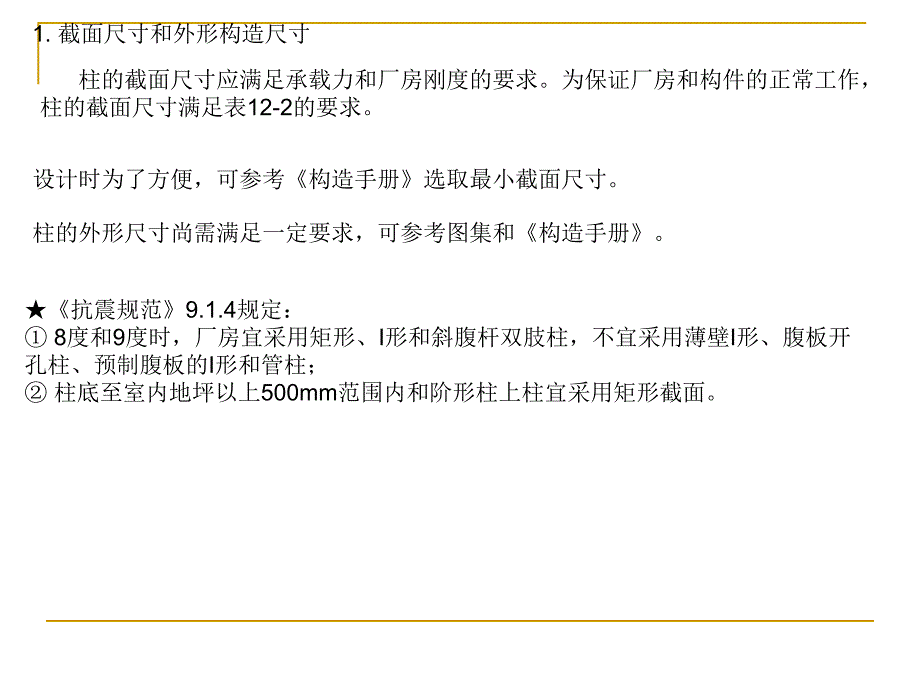

1、平腹杆斜腹杆3.1 柱的型式3 单层厂房柱 柱的截面型式有很多，有矩形、工字型、双肢柱、管柱等。矩形柱使用最普遍，为节约材料，下柱采用工字形柱的也较多。3.2 矩形柱的设计 单厂柱设计的内容 确定柱的外形尺寸和截面尺寸；截面设计并满足构造要求；裂缝宽度验算；预制柱的吊装验算；柱的牛腿设计；柱的截面尺寸应满足承载力和厂房刚度的要求。为保证厂房和构件的正常工作，柱的截面尺寸满足表12-2的要求。设计时为了方便，可参考构造手册选取最小截面尺寸。1.截面尺寸和外形构造尺寸柱的外形尺寸尚需满足一定要求，可参考图集和构造手册。抗震规范9.1.4规定：8度和9度时，厂房宜采用矩形、I形和斜腹杆双肢柱，不宜采

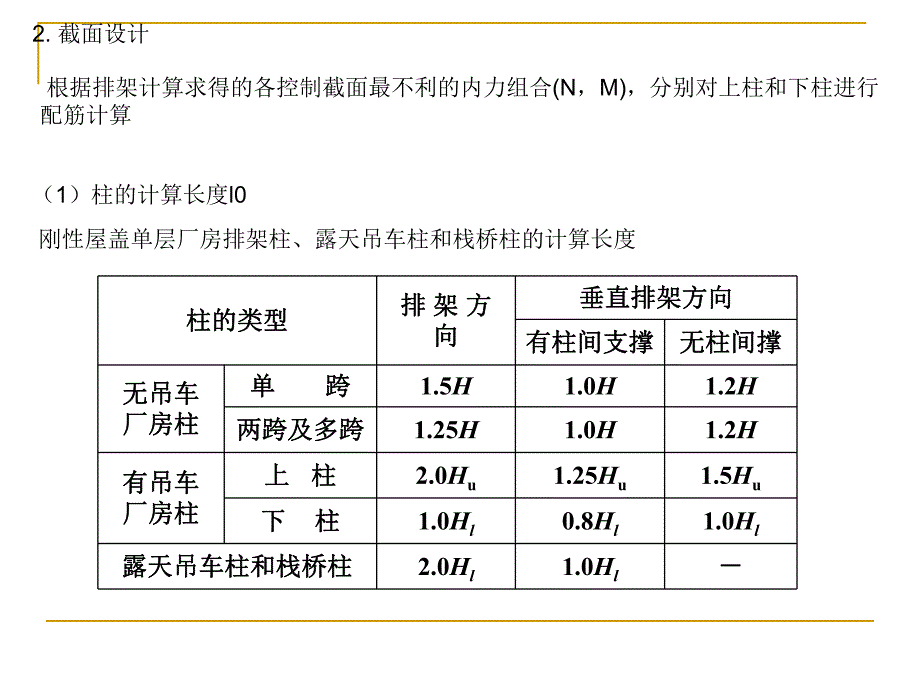

2、用薄壁I形、腹板开孔柱、预制腹板的I形和管柱；柱底至室内地坪以上500mm范围内和阶形柱上柱宜采用矩形截面。2.截面设计 根据排架计算求得的各控制截面最不利的内力组合(N，M)，分别对上柱和下柱进行配筋计算（1）柱的计算长度l0 刚性屋盖单层厂房排架柱、露天吊车柱和栈桥柱的计算长度柱的类型柱的类型排排 架架 方方 向向垂直排架方向垂直排架方向有柱间支撑有柱间支撑无柱间撑无柱间撑无吊车无吊车厂房柱厂房柱单单 跨跨1.5H1.0H1.2H两跨及多跨两跨及多跨1.25H1.0H1.2H有吊车有吊车厂房柱厂房柱上上 柱柱2.0Hu1.25Hu1.5Hu下下 柱柱1.0Hl0.8Hl1.0Hl露天吊车柱
3、和栈桥柱露天吊车柱和栈桥柱2.0Hl1.0Hl3.裂缝宽度验算n混凝土结构设计规范规定n对 的偏心受压构件，可不验算裂缝宽度n对 的偏心受压构件，要进行裂缝宽度验算n采用荷载准永久组合内力值。55.0/00he55.0/00heQjkqjpGikSSSS 柱的混凝土强度等级不宜低于C20，纵向受力钢筋直径d不宜小于12mm，全部纵向钢筋的配筋率不宜超过5%。柱内纵向钢筋的净距不应小于50mm；对水平浇筑的预制柱，其纵向钢筋的最小净间距不应小于25mm和d。垂直于弯矩作用平面的纵向受力钢筋，其中距不应大于350mm。4 构造要求5、吊装验算排架柱平卧预制排架柱翻身起吊排架柱平卧起吊AsAsAsA
4、s单点起吊多点起吊 单点起吊吊装验算时，最不利受力阶段为吊点刚离开地面时，此时柱底端搁置在地面上，柱为在其自重下的受弯构件。由此时的计算简图可知，一般可取上柱柱底、牛腿根部和下柱跨中三个控制截面。根据排架柱的长度，可采取单点起吊和多点起吊方案。吊装验算时，应注意：1、考虑施工振动，柱自重应乘以动力系数1.5，柱重力荷载分项系数1.35。2、吊装验算为临时性验算，构件安全等级可较其使用阶段的安全等级降低一级。3、吊装时，混凝土强度一般按设计强度的70%考虑。即：吊装时，混凝土强度不得低于设计强度的70%。6、多点起吊时，吊装方法应与施工单位共同商定并进行相应的验算。4、吊装验算包括承载力和裂缝控
5、制验算。5、吊装验算配筋不足时，可在局部区段加配短钢筋。定义：在厂房柱中，在柱侧面伸出的短悬臂，称为牛腿。作用：支承屋架、托架、吊车梁和连系梁等构件。分类：牛腿按承受的竖向力F作用点至下柱边缘水平距离a的大小分为两类：a h0时为长牛腿，按悬臂梁进行设计；a h0时为短牛腿，是一个变截面短悬臂深梁。3.3 牛腿Fa0hh1.牛腿的受力特点及破坏形态 试验研究表明，从加载至破坏，牛腿大体经历弹性、裂缝出现与开展和最后破坏三个阶段。弹性阶段的应力分布通过a/h0=0.5 的环氧树脂模型的光弹性试验，得到主应力迹线。主拉力：上部：与牛腿上边缘平行 牛腿顶面需要水平钢筋 下部：向下倾斜 加载板内侧裂缝
