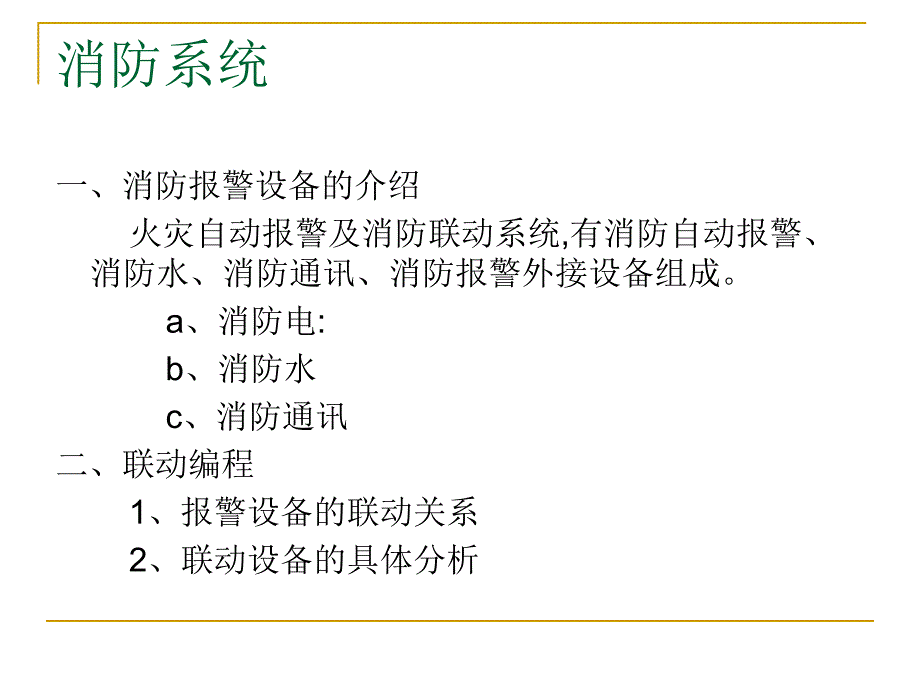

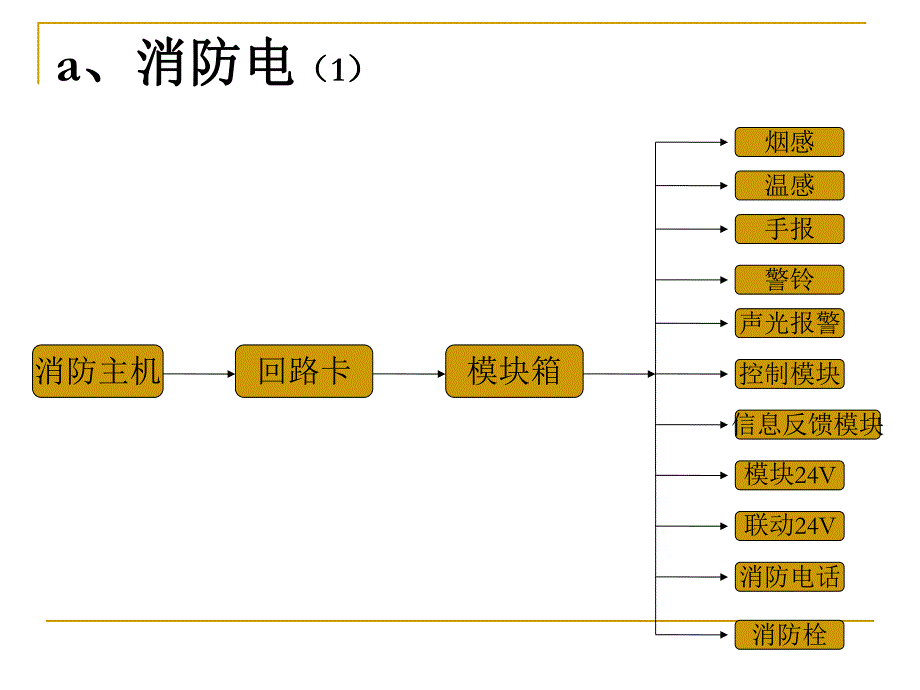

1、火灾自动报警及消防联动系统的管理 消防系统一、消防报警设备的介绍 火灾自动报警及消防联动系统,有消防自动报警、消防水、消防通讯、消防报警外接设备组成。a、消防电:b、消防水 c、消防通讯二、联动编程 1、报警设备的联动关系 2、联动设备的具体分析a、消防电、消防电（1）消防主机回路卡模块箱烟感温感手报警铃声光报警控制模块信息反馈模块模块24V联动24V消防电话消防栓能美系统图烟感温感手报警铃声光报警消防主机回路卡模块箱消防栓控制模块信息反馈模块消防电话海湾报警设备n1、JTY-GD-G3型点型光电感烟火灾探测器 n2、JTY-GM-GST9611型点型光电感烟火灾探测器 n3、TW-ZCD-G
2、3N型点型差定温火灾探测器 n4、JTW-ZOM-GST9612型点型差定温火灾探测器 n5、JTF-GOM-GST601型点型复合式感烟感温火灾探测器 n6、JTY-HM-GST102型线型光束感烟火灾探测器 n7、JTG-ZW-G1型点型紫外火焰探测器 n8、GST-BMQ-1B型电子编码器(带I2C接口)海湾报警设备n9、JTY-GF-GSJT103/B型点型家用光电感烟火灾探测器 n10、GST-LD-8306型接口模块 n11、GST-LD-8313型隔离器 n12、GST-LD-8319型编址接口模块 n13、J-SAP-8401型手动火灾报警按钮 n14、LD-8404型消火栓按
3、钮 n15、GST-LD-8300型单输入模块 n16、GST-LD-8301型单输入/单输出模块 n17、GST-LD-8302型切换模块 n18、GST-LD-8303型双输入/双输出模块 n19、GST-LD-8314型火灾光警报器 海湾报警设备n20、HX-100A/B型火灾声光警报器 n21、GST-HX-F8501/2型火灾声/声光警报器 n22、B-QB-GST100型区域火灾报警控制器 n23、JB-QB-GST200型火灾报警控制器（联动型）n24、JB-QG-GST200型火灾报警控制器（联动型）n25、JB-QB-GST500型火灾报警控制器（联动型）n26、JB-QG-
4、GST5000型火灾报警控制器（联动型）n27、JB-QG-GST9000型火灾报警控制器（联动型）n28、ZF-101型火灾显示盘型火灾显示盘海湾报警设备海湾报警设备海湾报警设备海湾报警设备海湾报警设备a、消防电、消防电（2）消防主机远程联动盘消防泵喷淋泵排烟风机正压送风机a、消防电、消防电（3）消防主机消防电源音源消防广播音控功效CD卡机分区音量监听b、消防水、消防水（1）过滤器机蝶阀市政水消防水箱蝶阀和软连接蝶阀和软连接消防水泵喷淋水泵止回阀压力表现场消火栓止回阀压力表温(干)式报警阀预作用阀高区中区低区水流控制阀蝶阀和软连接蝶阀和软连接信号蝶阀水力警铃消火栓喷淋头水泵接合器湿式报警阀干
5、式报警阀水流指示器n型号：ZSTX-()/()*此为下垂型喷头，应下垂式安装在指定位置上。由于其下垂方向的喷水强度较好，在没有碰撞的地方，是应用最实际的类型。直立型喷头 n型号：ZSTZ-()/()*n此为直立型喷头，应直立安装指定位置上，适用于商场、办公楼、酒店等场所。保护做假天花以上的设备，及不装假天花的厂房、停车场的地方。直立边墙型喷头 n型号：ZSTB(15)/()*n此为直立边墙型喷头，应直立式安装在边墙位置上。对人员、货物往来频密的通道，停车场出入口等场所，是较安全和简单的使用类型。水平边墙型喷头 n型号：ZSTBA()/()*n此为水平边墙型喷头，应水平式安装在边墙位置上，其挡水
6、板有字的一面朝上，其横向洒水喷射较远，适合于间隔多、层高不大和不做吊顶的房间，是酒店客房最常用的类型。喷头型号n：两括号皆为可选数据，前括号为公称口径，有15mm和20mm，参阅下表1；后括号为动作温度，有不同的级数，见下表2。也可按不同型号和口径，提供开式喷头。喷头通用技术参数 试验压力：3MPa 公称口径：15mm 20mm 连接螺数：1/2 3/4 流量系数：804 1159 响应时间指数RTI(m.s)1/2 3mm 5mm 34 75 温感玻璃球额定动作温度 喷头温级（）57 68 79 93 141 182 227 玻璃球色别 橙 红 黄 绿 蓝 紫 紫 ZSFZ型湿式报警阀 n产
7、品结构产品结构湿式报警阀主要由阀体、阀瓣、阀盖、报警管道，系统内外压力指示表及排水阀等组成。附加设备有延迟器，水力警铃及压力开关。工作原理工作原理湿式报警阀是湿式自动喷水灭火系统最核心的组件。水源从阀体底部进入，通过阀体内自重关闭止回的阀瓣后，形成一个带有水压的伺候状态系统。高位压力表指示系统内压力，低位压力表指示系统外供水 压力。当被保护区域发生火 警，高温令喷头的温感元件炸开，喷头喷水灭火，系统内压力下降，阀瓣打开，水源不断进入系统内，流向开启的喷头，持续喷水灭火。同时，少量水源由阀座内孔进入报警管道，经过滤器、延迟器，然后推动水力警铃报警。另外，压力开关被启动后，发出电讯号及起动补给水泵
8、。ZSFG 型杠杆雨淋阀n产品结构产品结构 nZSFG 型杠杆雨淋阀具有防复位机构及阀体外人工复位机构。主要由供水信号蝶阀、雨淋阀本体、手动紧急装置、防复位机构、报警试验阀、自动滴水阀、排水阀、电磁阀、单向阀、过滤器、压力表、压力开关、水力警铃及管路等组成。可与供水管网、洒水喷头、水幕头、水雾喷头、火灾报警器等分别组成不同功能的系统。n系统性能系统性能 n系统启动后，可瞬间喷出大量的水，像雨淋般覆盖大面积区域，特别适用于易燃易爆的高危场所。配上开式喷头，则成为保护特定区域的雨淋系统；配上水幕喷头，则成为防火分隔的水帘系统；配上水雾喷头，则成为窒息冷却密闭空间火灾的水雾系统，特别适用于电器设备，
9、液体燃料等特殊场所；配上闭式喷头，则成为预作用系统，适用于环境温度低于 4 的冷藏库及偏北寒冷的地区。n为保证系统运行可靠，增设了防复位机构，并在雨淋阀系统腔内加装自动滴水阀，确保伺应状态下，排除积水。n产品特点产品特点 n报警早、喷水快、体积小、重量轻，外形美观、占用空间小，创新管网连接，使雨淋阀发挥更优越的性能。ZSFM型隔膜雨淋阀 n产品结构产品结构ZSFM型隔膜雨淋阀是由供水信号闸阀、压力腔进水球阀、单向阀、手动快开球阀、电磁阀、压力表、警铃控制阀、警铃试验阀、过滤器、压力开关、水力警铃、自动排水阀、防复位锁止装置、放水阀及隔膜阀本体等组成。可与供水管网、洒水喷头、水幕头、水雾喷头、火
10、灾报警器等分别组成不同功能的系统。工作原理 n工作原理工作原理 n通过隔膜室的水压作用于活塞及顶杆，继而施加于转臂，转臂即可将阀瓣组件锁紧，实现良好的密封关闭。当发生火警时，由火灾探测器发出信号，开启雨淋阀上的电磁阀，或作感温信号用的闭式喷头遇热炸开，（也可打开手动紧急装置）使隔膜室内的水快速排出，压力下降，阀瓣组件即被打开，水流入系统管网侧，并由喷头喷出进行灭火，同时流入报警管路，使水力警铃发出报警，和接通压力开关，给总控制室发出电信号及启动消防泵供水 系统性能 n系统启动后，可瞬间喷出大量的水，像雨淋般覆盖大面积区域，特别适用于易燃易爆的高危场所。配上开式喷头，则成为保护特定区域的雨淋系统
11、；配上水幕喷头，则成为防火分隔的水帘系统；配上水雾喷头，则成为窒息冷却密闭空间火灾的水雾系统，特别适用于电器设备，液体燃料等特殊场所；配上闭式喷头，则成为预作用系统，适用于环境温度低于 4 的冷藏库及偏北寒冷的地区。n为保证系统运行可靠，增设了防复位机构，并在雨淋阀系统腔内加装自动滴水阀，确保伺应状态下，排除积水。ZSXZF型信号闸阀 n产品结构：产品结构：信号闸阀是由球墨铸件本体、铜调节丝杆、阀板、传动臂、支架、限位控制开关等组成。限位控制开关是选用与本件品质相匹配的进口装置，安装在闸阀颈部，位于旋转手轮下面、开关支架上，确保外形精致、启闭灵敏。工作原理：工作原理：顺时针转动手轮，当闸板关闭
12、到口径截面80时，这时传动臂及导杆压迫限位开关，开关内的3号与4号触点接通，1号与2号触点断开，显示关闭讯号，此时传动臂在调节丝杆的下端。而逆时针转动手轮，在闸板打开到口径截面一半时，开头内的1号与2号触点接通，3号与4号触点断开，显示开启讯号，此时传动臂在调节丝杆的上端。闸阀的开启和关闭，可通过讯号设施，清楚显示在控制屏的灯号上。ZSXDF型信号蝶阀n产品结构产品结构信号蝶阀是由铁铸本体、蜗轮、蜗杆、阀瓣、微动开关、防弹胶盖组成。工作原理工作原理信号蝶阀主要应用在自动喷水灭火系统、给排水系统等液态管网 之中，通常安装在每层楼宇的横干管或分区干管上。当逆时针转动 手轮，开启到流量小于全开流量8
13、0时，输出“断”讯号。当阀瓣 开启到流量大于或等于全开流量80时，输出“通”讯号，蝶阀的 开启与关闭，可通过讯号设施，清楚显示在控制屏的信号灯上。ZSJZI型法兰式水流指示器 n产品结构产品结构水流指示器是由法兰铸件本体、微动开关、密封传动支架、橡胶桨片、调节弹簧、防火塑胶盖等组成。工作原理工作原理水流指示器主要应用在自动喷水灭火系统之中，通常安装在 每层楼宇的横干管或分区干管上，对干管所辖区域，作监控 及报警作用。当某区域发生火警，喷水灭火，输水管中的水 流推动水流指示器的桨片，通过传动组件，令微动开关动 作，使其常开触点接通，讯号传至消防报警中心，显示 出该区域发生火警之声光讯号。n安装要
14、求安装要求水流指示器必须水平安装，桨片下垂并与水流方向垂直。且水流方向，必须与水流指示器外壳的流向箭头方 向相符。连接水流指示器的前后直管段，其长度不小于自身管径的5倍。各种公称管径，须选用相应规格的水故障排除：故障排除：故障现象 可能原因 解决方法 没有讯号发出 1.管道内有污物堵塞桨片。2.安装方向不对。3.没有水平安装，桨片卡住堵塞。4.微动开关故障或电路不通。1.排除管道内污物。2.调整方向。3.重新调整校正。4.查修电路或更换元件。ZSJZ型焊接/螺纹式水流指示器 n产品结构产品结构n水流指示器是由铜铸件、波纹管、微动开关、桨片、冲压件等组成。工作原理工作原理n水流指示器主要应用在自
15、动喷水灭火系统之中，通常安装在每层楼宇的横干管或分区干管上，对干管所辖区域作监控及报警作用。当某区域发生火警，喷水灭火，输水管中的水流推动水流指示器的桨片，通过波纹管组件，推动微动开关，使其常开触点接通，将讯号传至消防报警控制屏，显示了该区域发生火警，并发出火警声光讯号。安装要求 n安装要求：安装要求：水流指示器必须水平安装，桨片下垂并与水流方向垂直。连接水流指示器的前后直管段，其长度不小于自身公称管径的5倍。其安装方向，必须与水流指示器外壳的箭嘴方向相符。各种公称管径，须选用相应规格的水流指示器 ZSJZIII型马鞍式水流指示器n产品结构产品结构本水流指示器是由 马鞍铸件、微动开关、密封传动
16、组件、橡胶桨片、型螺栓、调节弹簧、防火塑胶盖等组成。工作原理工作原理水流指示器主要应用在自动喷水灭火系统之中，通常安装在每层楼宇的横干管或分区干管上，对干管所辖区域，作监控及报警作用。当某区域发生火警，喷头喷水，输水管中的水流推动指示器的桨片，通过传动组件，令微动开关动作，使其常开触点接通，讯号传至消防报警中心，显示出该区域发生火警之声光讯号。ZSJZIV型沟槽式水流指示器n产品结构产品结构本水流指示器是由 沟槽铸件、微动开关、密封传动组件、橡胶桨片、调节弹簧、防火塑胶盖等组成。工作原理工作原理水流指示器主要应用在自动喷水灭火系统之中，通常安装在每层楼宇的横干管或分区干管上，对干管所辖区域，作监控及报警作用。当某区域发生火警，喷头喷水，输水管中的水流推动指示器的桨片，通过传动组件，令微动开关动作，使其常开触点接通，讯号传至消防报警中心，显示出该区 域发生火警之声光讯号。末端试验装置n产品用途产品用途本产品是自动喷水灭火系统组件，安装于系统管网的末端，检验系统启动、报警和联动功能是否处于伺应状态。工作原理工作原理打开末端试验阀时，其出水口的流量系数，与同楼层或防火分区内的喷头流量系数相一
