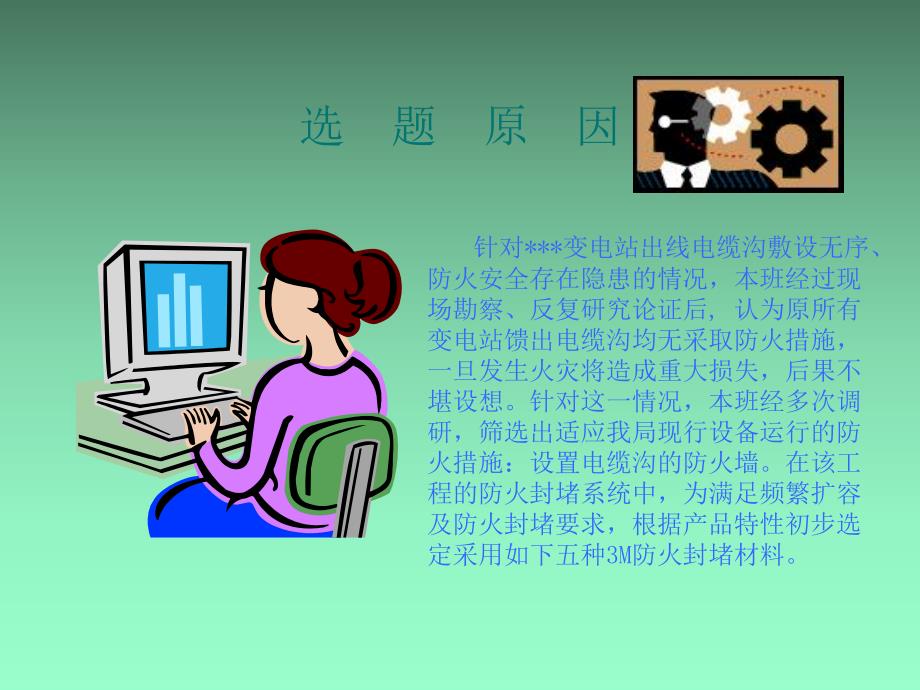

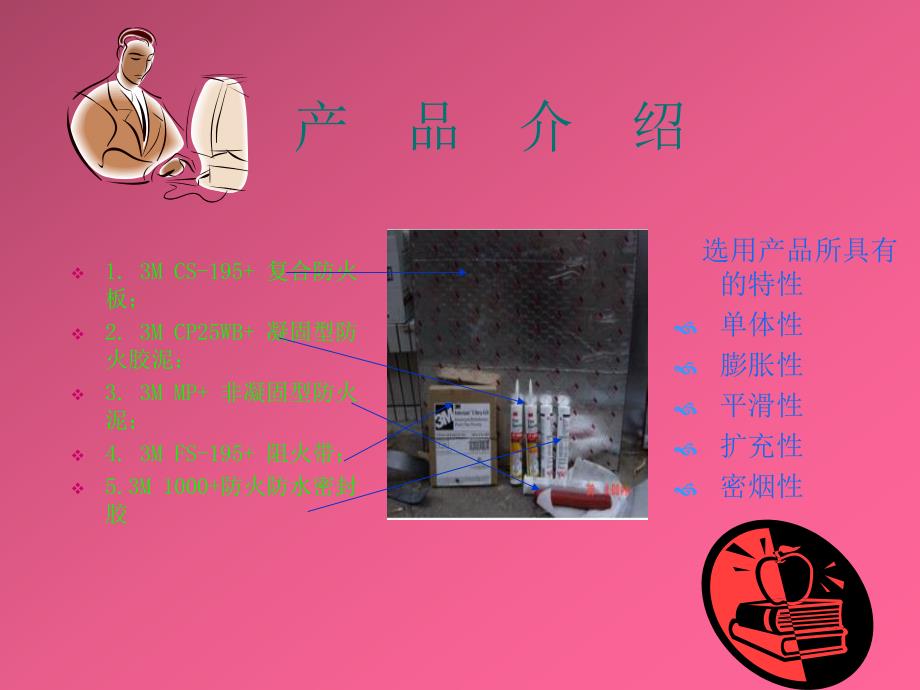

1、选题原因针对*变电站出线电缆沟敷设无序、防火安全存在隐患的情况，本班经过现场勘察、反复研究论证后,认为原所有变电站馈出电缆沟均无采取防火措施，一旦发生火灾将造成重大损失，后果不堪设想。针对这一情况，本班经多次调研，筛选出适应我局现行设备运行的防火措施：设置电缆沟的防火墙。在该工程的防火封堵系统中，为满足频繁扩容及防火封堵要求，根据产品特性初步选定采用如下五种3M防火封堵材料。产品介绍v1.3M CS-195+复合防火板；v2.3M CP25WB+凝固型防火胶泥；v3.3M MP+非凝固型防火泥；v4.3M FS-195+阻火带；v5.3M 1000+防火防水密封胶选用产品所具有的特性单体性膨胀
2、性平滑性扩充性密烟性选用适应选用适应变电站变电站电缆沟防火需求电缆沟防火需求的的依据依据l变电站防火环节中电缆沟为重点防护部分，火灾发生时,火势会随着电缆沟沿周围的空隙蔓延,所以严格封堵电缆沟孔洞能起到阻止火势蔓延,保护价值千万的控制设备.同时电缆沟的封堵可防止小动物贯穿,避免造成短路事故。l如果变电站馈出电缆沟内电缆的中间接头发生爆炸，将会殃及其它电缆引起火灾，倘若火势蔓延就会引起重大事故，造成重大损失。l许多变电站事故的造成往往是封堵问题没处理好,小动物跑到控制柜造成短路,而引起火灾事故。因此,变电站出线电缆沟防火封堵的优劣尤为重要。3M防火墙施工流程一、清理基层电缆沟井及周边环境的清洁。
3、二、放样打孔切割防火板锉钝防火板边缘。三、对电缆缠裹阻火带。四、打凝固型防火泥。五、固定防火板。六、预留孔洞，方便日后扩容。七、填塞非凝固型防火泥。八、灌注1000型防火防水密封胶。九、清洁防火板，粘贴警告性标志。十、在防火墙与地面间隙处均匀铺上一层石子，在阻隔火焰同时可防止沟内积水。本班组05年7月份以莲坂变为试点进行了初步试验，效果不错，详细情况请看后面*变电缆沟防火墙施工为例（一）变电缆沟防火墙施工为例（一）1、清理基层电缆沟井及周边环境的清洁。（如图）：安装前应清除电缆表面的杂物、油污等，保证封堵材料与贯穿物和被贯穿物之间的紧密粘接。清理出电缆沟内所有杂物，后将电缆整齐有序的摆放在缆架
4、上。清理前清理后*变电缆沟防火墙施工为例（二）变电缆沟防火墙施工为例（二）二、将电缆缠裹上阻火带（如图）：把所有电缆全缠裹上阻火带后，用铁丝捆扎在电缆上，注意用力适度，不要过大，防止损伤电缆。*变电缆沟防火墙施工为例（三）变电缆沟防火墙施工为例（三）三、放样打孔切割防火板锉钝防火板边缘（如图）：1、放样：CS-195+复合防火板与基层搭接长度5cm，根据此尺寸及防火板尺寸，弹线以定螺栓孔位，螺栓轴心间距15cm，每边均分。并保证在每个转角处有膨胀螺栓（6cm）固定，按上做好标记。2、打孔：用直径为68mm的冲击电钻沿线打孔，安装膨胀螺栓（6cm）。3、切割防火板：用板材切割工具，按现场尺寸割切
5、CS-195+复合防火板，不能损坏未切割部分镀锌与钢丝、铝箔等材料，并先试装确定达到安装要求。4、锉钝防火板边缘：用锉刀锉钝防火板切割后的镀锌板边缘，以防损伤电缆。*变电缆沟防火墙施工为例（四）l四、打凝固型防火泥（如图）：按技术要求在墙体的基层上均匀灌注3M凝固型防火胶泥，确保无缝隙。*变电缆沟防火墙施工为例（五）l五、固定防火板（如图）：将防火板按要求用螺栓固定在电缆沟基层，安装时应保证预留扩容孔洞，同时将镀锌锰钢板镀锌面朝外。*变电缆沟防火墙施工为例（六）变电缆沟防火墙施工为例（六）v六、预留孔洞，方便日后扩容（如图）：红色部分为预留孔洞。*变电缆沟防火墙施工为例（七）变电缆沟防火墙施工
6、为例（七）v七、填塞非凝固型防火泥（如图）：在防火面四周及接缝处填塞非凝固性防火泥，要求：密封、均匀、顺滑。*变电缆沟防火墙施工为例（八）变电缆沟防火墙施工为例（八）v八、灌注1000型防火防水密封胶（如图）：v在非凝固型防火泥表面灌注1000型防火防水密封胶，在阻隔火焰的同时可有效防止雨水对非凝固型防火泥的冲刷。莲坂变电缆沟防火墙施工为例（九）莲坂变电缆沟防火墙施工为例（九）v九、清洁防火板，粘贴警告性标志（如图）：粘贴具有警告性标志的不干胶贴，含联系电话及联系人。警示标志内容：警示标示功能：可有效防范施工单位随意变更防火设施。及时掌控施工进度，杜绝无序敷设，便于规范管理。注意注意电缆沟防火墙未经许可，电缆沟防火墙未经许可，严禁拆封，如需拆封，请严禁拆封，如需拆封，请联系联系*。电话：电话：*变电缆沟防火墙施工为例（十）变电缆沟防火墙施工为例（十）最后，在防火墙与地面间隙处均匀铺上一层石子，在阻隔火焰同时可防止沟内积水。右图为完整的电缆沟防火墙效果图。可扩容预留孔洞警示标志
