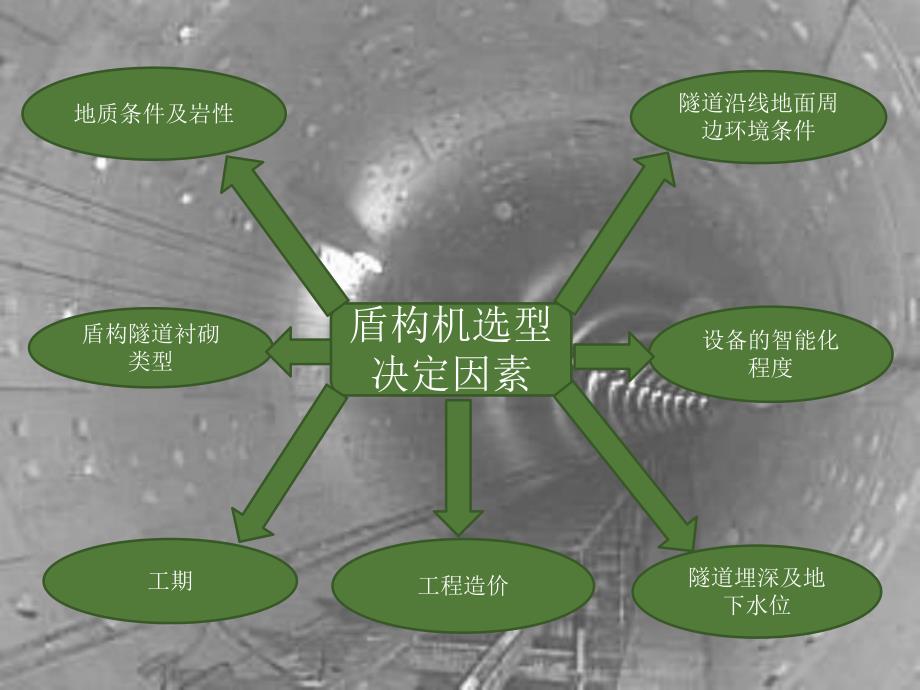

1、盾构机选型决定因素地质条件及岩性隧道埋深及地下水位隧道沿线地面周边环境条件盾构隧道衬砌类型设备的智能化程度工程造价工期 地层构成、地下水位（头）分布、是否存在缺氧地层构成、地下水位（头）分布、是否存在缺氧或有害气体；或有害气体；土地利用状况及将来计划、道路种类和交通状况、河川、湖土地利用状况及将来计划、道路种类和交通状况、河川、湖沼等的状况、地上建筑物及地下埋设物（旧建筑物、临时建沼等的状况、地上建筑物及地下埋设物（旧建筑物、临时建筑）、噪声、地下水利用、施工垃圾处理、水井、废井、文物筑）、噪声、地下水利用、施工垃圾处理、水井、废井、文物等；等；图图3-3 3-3 刀盘型式示意图刀盘型式示意图
2、面板式轮辐式前盾整体下井设置盾构承台人员、吊装设备、机具准备中盾下井与前盾连接中前盾整体后移刀盘下井安装主机前移至洞门附近人员仓下井安装管片拼装机下井安装螺旋输送机下井存放尾盾下井贯入保留与中盾距离高压检测和通电主控查看各系统状态系统和整机调试副环管片吊运拼装整机检查验收螺旋输送机安装尾盾和铰接连接后配套拖车机电液压依次连接盾尾刷焊接及油脂涂抹反力架安装前角后角刀刃(嵌入式)旋转方向刀刃(粘帖式)前角旋转方向后角土的流动土的流动 滚刀滚压破岩示意图滚刀滚压破岩示意图1断裂体 2碎断体 3密实承载 滚刀破岩属于滚压（也称挤压）破碎岩石。滚压破岩是一种破碎量大、速度快的机械破岩方法，其特点是靠刀具
3、滚动产生冲击压碎和剪切碾碎的作用达到破碎岩石的目的。轴力P使滚刀压入岩石，滚动力矩M使滚刀滚压岩石，两者的共同作用使岩石得到连续的破碎。5.4 辅助装置的安装辅助装置的安装1）盾构防扭装置 盾构刀盘切削加固区土体时产生巨大的扭矩，为了防止盾壳在始发架上发生滚动（偏转），必须在始发架两侧的盾壳上焊接防扭装置，见图。随着盾构的前行，当防扭装置靠近洞门密封时，将之割除。2）负环管片支撑 在拼装负环管片的同时，在负环管片底部安装三角支撑，三角支撑座落在始发架基础上并与始发架之间用螺栓进行连接，每侧的三角支撑上部用一根工字钢相连用以支撑负环管片，三角支撑上的工字钢与负环管片之间以及始发架与负环管片之间的
4、间隙用木楔子垫实。盾构始发时由于油缸推力较小，为防止管片之间发生位移，在负环管片之间可加设槽钢拉紧，槽钢焊接在管片连接螺栓上。5.5盾构姿态复核盾构姿态复核 当盾构刀盘到达始发里程时，必须对盾构的姿态进行测量复核，以确定盾构的平面位置、高程以及盾构中心轴线的坡度，盾构的高程与设计高程的差值应小于5mm，平面位置与设计的差值应小于10mm，坡度误差应小于2。5.6 洞门砼的凿除洞门砼的凿除车站围护结构为600mm厚的地下连续墙。由于车站端头土体采用搅拌桩加固，加固区土体暴露时间不能太长，在盾构刀盘进入预留洞门前只能将部分围护结构进行凿除以保证安全。施工时先凿除500mm厚，并将外层钢筋割掉；当盾
5、构组装调试完毕以及完成负环管片的拼装工作后。将最后一层钢筋割掉，凿除剩余围护结构。在第二次凿除施工时，准备好喷浆机及喷浆料，一旦工作面出现失稳的迹象，马上进行喷浆以封闭掌子面。5.7安装洞门密封安装洞门密封 为防止盾构始发时泥土、地下水从盾壳和洞门的间隙处流失以及盾尾通过洞门后背衬注浆液的流失，在始发时需安装洞门密封，洞门密封由帘布橡胶、扇形压板、防翻板、垫片和螺栓等组成。安装前对帘布橡胶的整体性、硬度、老化程度进行检查，对圆环板的成圆螺栓孔位等进行检查，提前把帘布橡胶的螺栓孔加工好。然后将洞门预埋件的螺栓孔清理干净，最后按照帘布橡胶板、圆环板、扇形压板、防翻板的顺序进行安装。盾构进入预留洞门前在外围刀盘和帘布橡胶板外侧涂润滑油以免刀盘挂破帘布橡胶板影响密封效果。在盾尾通过之后，立即进行壁后注浆。始推台架反力墙地基加固临时隔墙出洞口管片搬入临时管片进洞临时墙(钢制)临时隔墙高压旋喷加固支撑注浆加压式衬垫洞口铁件洞口衬垫洞口衬垫洞口铁件推板（活板）地层侧空气排出管推板（活板）混凝土在始推出洞口的临时墙的内侧，如图所示设置止水装置（洞口衬垫）。该衬垫为混凝土结构，在浇筑混凝土时，设置衬垫的框架，待混凝土硬化后，在框架上安装橡胶材料，固定好。盾构进洞前凿除封门（地下墙）盾尾进洞
